土方路面模块-快速学会涵洞八字墙算量

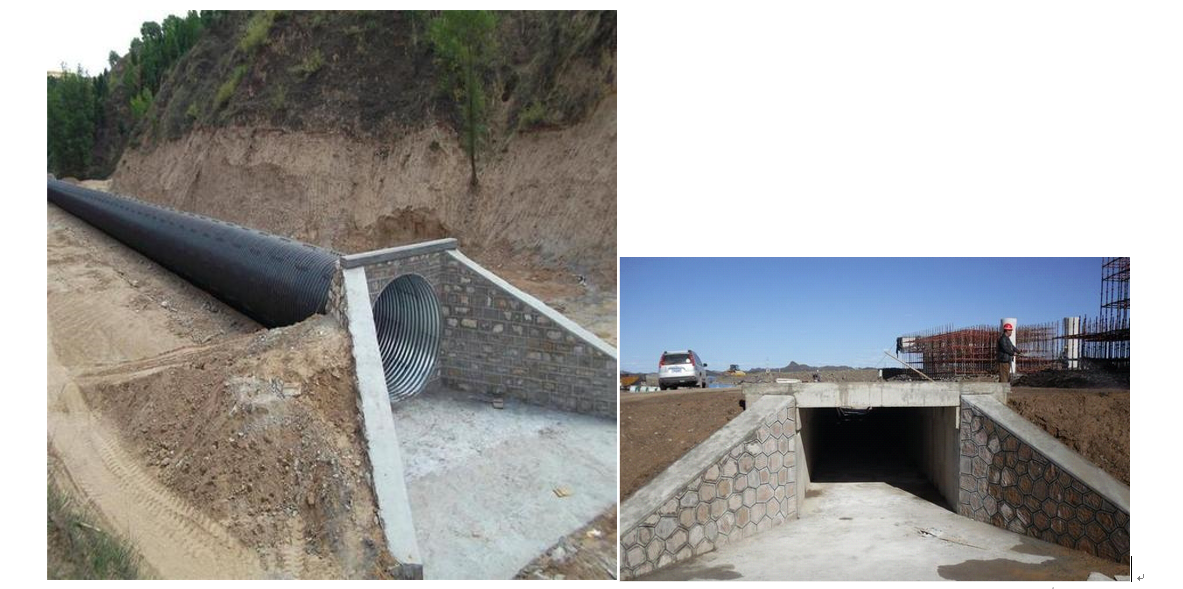

八字墙的形象正如其名，两面墙形成一个开放的“八”字。在现代的涵洞施工中，八字墙通常位于洞口的进出口处，起到支撑和保护的作用，可以看成是挡土墙的一种。

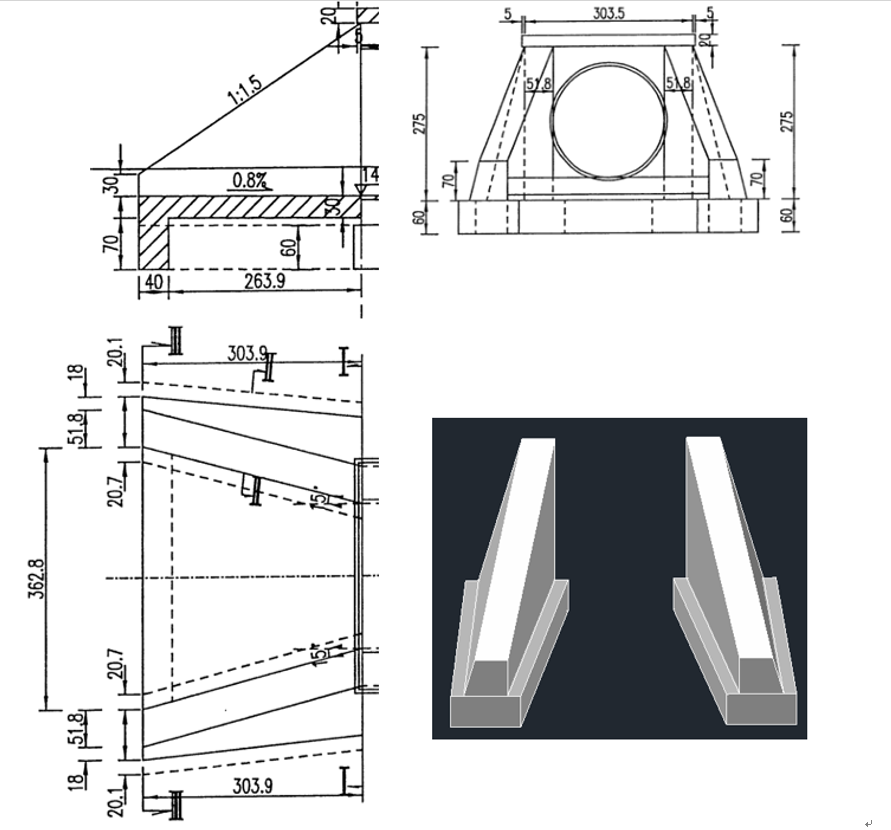

以下图的对称八字墙为例，讲解如何在建工计算器中填写参数进行计算，图纸尺寸标注的单位是厘米。

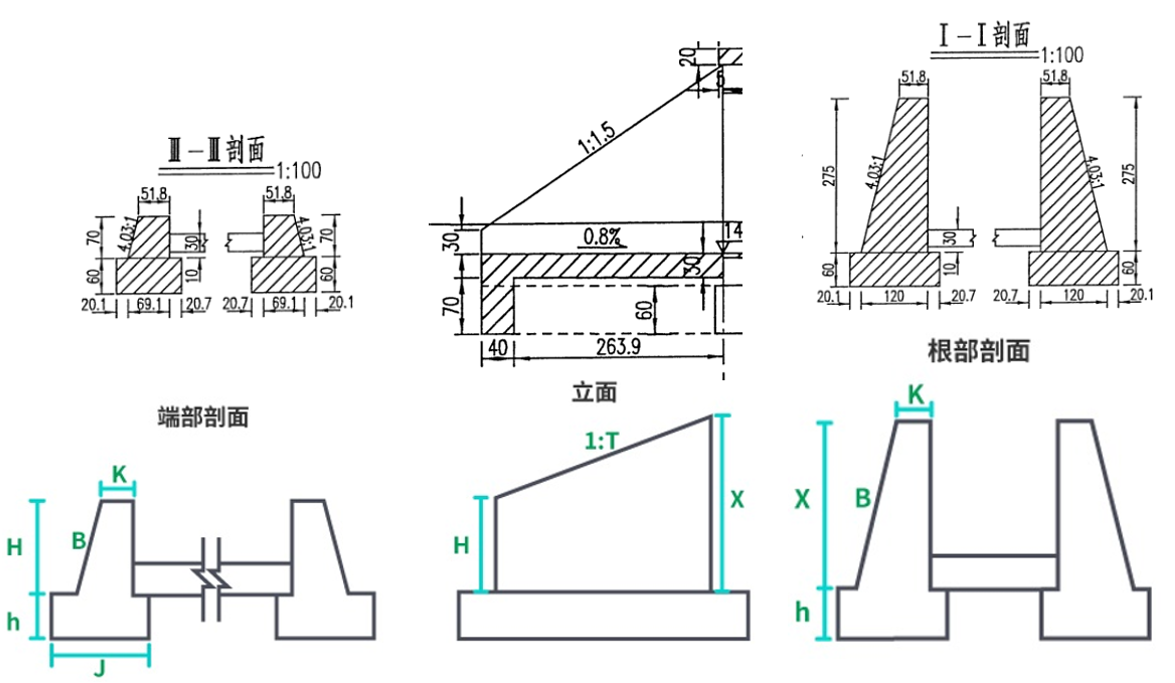

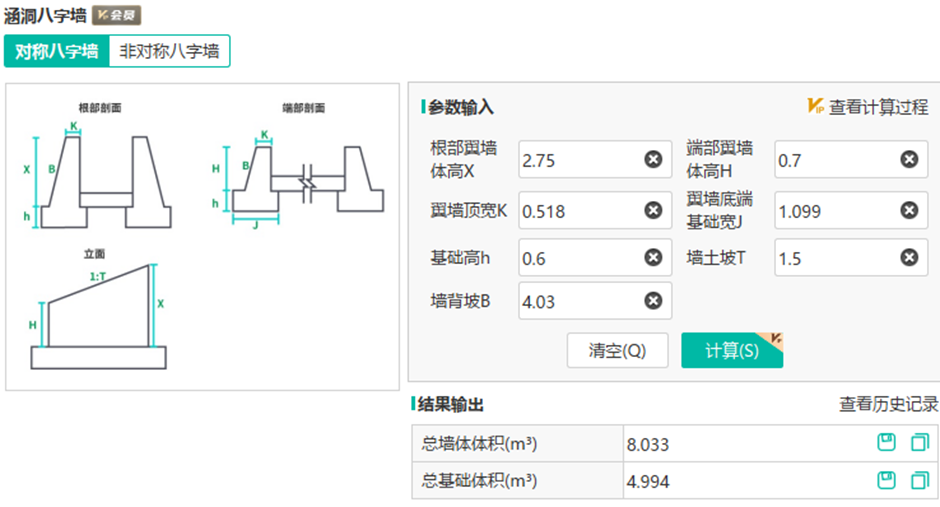

对照示意图和实际施工图纸，将参数填入软件中。

需要注意，示意图中立面的坡度标注的是1：T，施工图纸上标注的是1:1.5，所以填入T=1.5即可。墙背坡B在施工图纸上标注的是4.03：1，直接填入B=4.03即可。翼墙底部基础宽J=20.1+69.1+20.7=109.9cm=1.099m。

建工计算器的计算结果和三维建模软件的计算结果相比，误差会偏大1%左右。详细的公式推导和更多学习资料可以联系客服获取，欢迎加入学习群。
