土方路面模块-快速学会方格网算土方

平整一块场地则必定是有挖方，有填方，低于设计标高的填起来，高于设计标高的挖去，这样场地就平整了。

那么设计标高是如何确定的呢？设计标高的确定尽可能遵循挖填平衡的原则，减小运输成本。因为如果设计标高定得过高，需要填很多土，需要从外地运土过来；如果设计标高定得过低，需要挖很多土，把土运到外地。另外，处于场地排水考虑，设计标高会考虑两个方向的坡度来排水，所以一个场地的设计标高并不是处处相等的。

施工标高=设计标高-实际标高，所以施工标高为正的时候，需要从实际标高开始填土，填到设计标高；施工标高为负的时候，需要从实际标高开始挖土，挖到设计标高。简称“正填负挖”。

土方算量不用很精确，所以用10m×10m、20m×20m、40m×40m这样的网格划分场地，根据施工标高把每一个方格里面的挖填体积算出来，总的挖方和填方就算出来了。

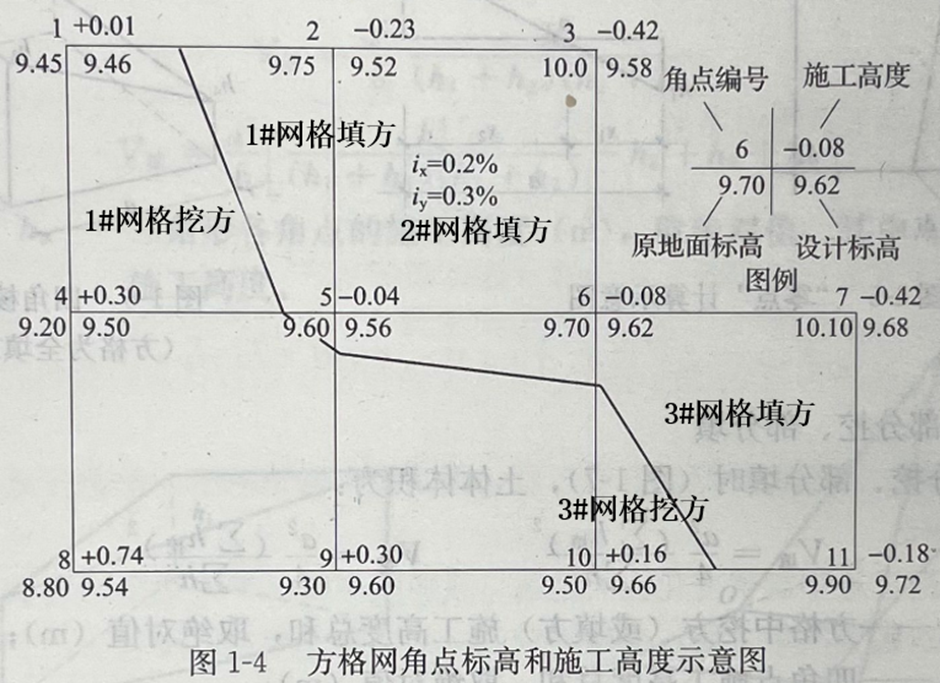

如果拿到类似上图这样的图纸，就可以算填方和挖方了，建议算之前给每一个网格编号，这里给举例说明的网格编号1#、1#、3#。图中的网格尺寸是20m×20m。

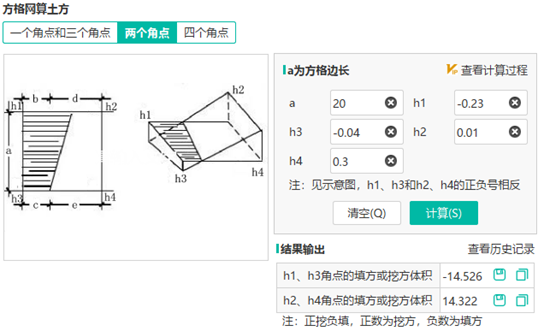

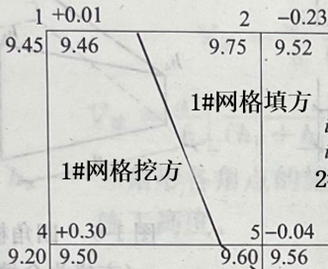

1#网格从图中可以看出是两个角点的类型。和示意图对照，把施工高度为负的-0.23、-0.04填入h1、h3。把施工高度为正的+0.01、+0.30填入h2、h4，可以算出来填方是14.526立方米，挖方是14.322立方米。

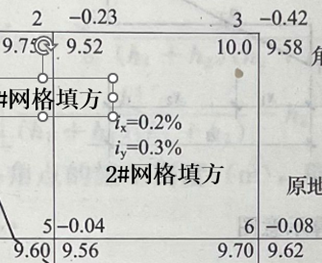

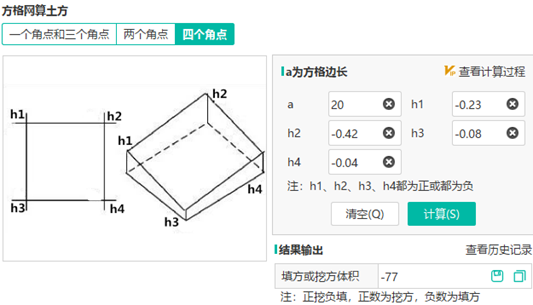

2#网格从图中可以看出是四个角点的类型。四个角点的施工高度一个个填入即可。

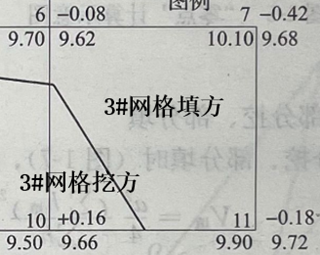

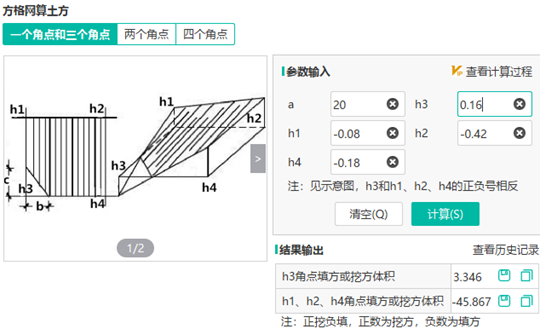

3#网格从图中可以看出是一个角点和三个角点的类型。和示意图对照，把一个角点的+0.16填入h3，把剩下的-0.08、-0.42、-0.18填入h1、h2、h4。

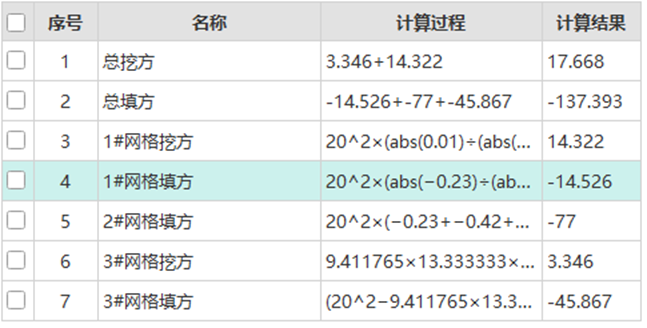

所有网格的填方和挖方都算出来了，可以在历史记录里统计，也可以导出Excel做进一步处理。方格网算土方的计算公式已经通过三维建模验证了正确性，详细的公式推导和更多学习资料可以联系客服获取，欢迎加入学习群。
