空调水管道全方位指南:从设计到安装，批量测量精准计量

空调水管道全方位指南:从设计到安装，批量测量精准计量

空调水系统分为两大类（冷却水、凝结水），安装方式不同管道有不同形式，不同管道计量可以用CAD快速看图软件——它的【文字查找】和【批量测量】功能超好用，能快速搞定管道材质识别和长度统计，省时又省力！

一、空调水系统基础知识

1.空调水系统（冷冻水系统或热水系统）分类

1）双管制和四管制系统。

2）开式和闭式系统。

3）同程式和异程式系统。

4）定流量和变流量系统。

5）单级泵和双级泵系统。

2.冷却水系统

冷却水是冷冻站内制冷机的冷凝器和压缩机的冷却用水，在工作正常时，使用后仅水温升高，水质不受污染。按供水方式可分为直流供水和循环供水两种。

3.凝结水系统

各种空调设备在运行过程中产生的冷凝水，必须及时排走。冷凝水管道宜采用聚氯乙烯塑料管或热镀锌钢管，不宜采用焊接钢管。采用聚氯乙烯塑料管时，一般可以不加防二次结露的保温层，采用镀锌钢管时，应设置保温层。冷凝水立管的顶部，应有通向大气的透气管。

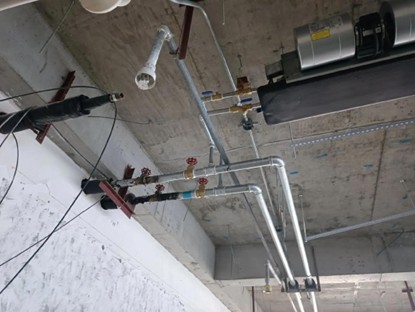

二、空调水管安装

空调水系统采用镀锌钢管及带有防腐涂层的钢管不得采用焊接连接，应采用螺纹连接。当管径大于DN100时，可采用卡箍或法兰连接。

三、空调水管工程量计算规则

1.冷冻机组站内的管道安装，应按工业管道工程相关项目编码列项。

2.冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道，应按给排水、采暖、燃气工程相关项目列项。

四、实例分析

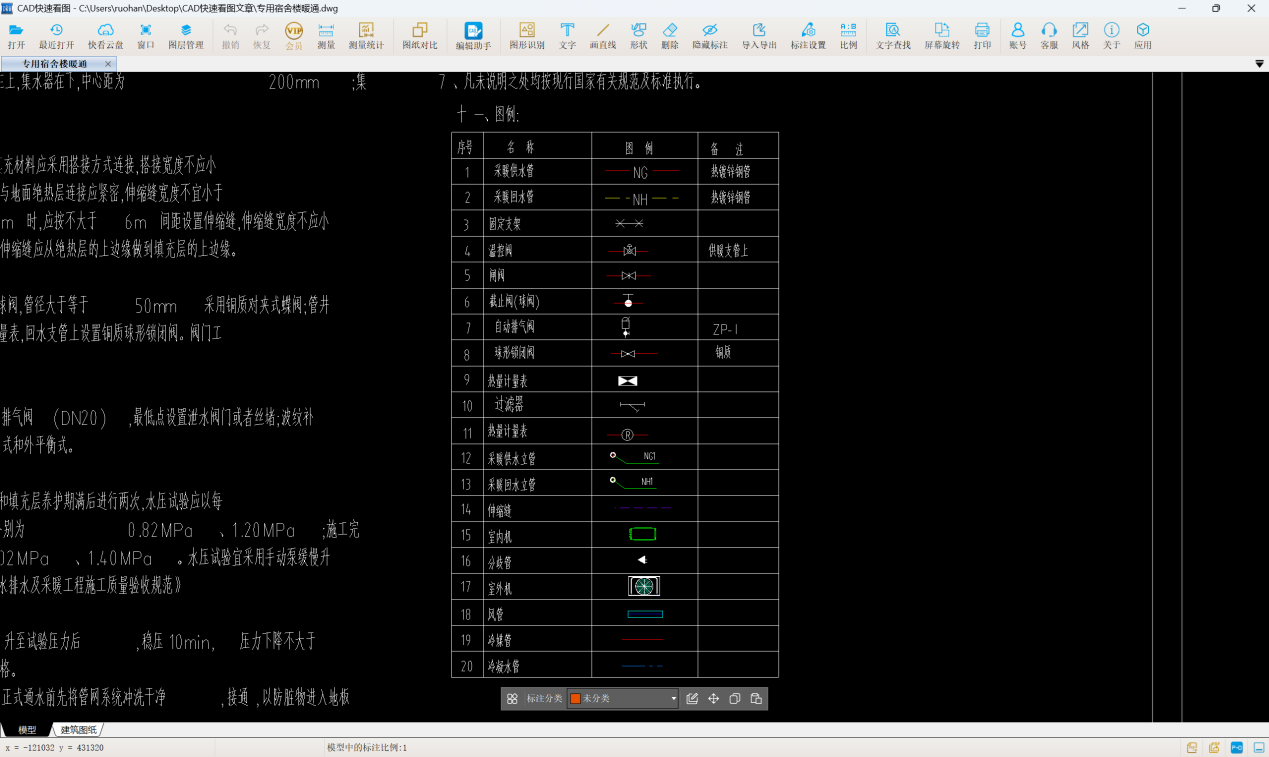

1.计算专用宿舍楼-空调水管工程量，通过设计说明，确定空调水管的类别。想要快速找到水管材质，可以使用CAD快速看图软件的【文字查找】功能。

2.用CAD快速看图查看图纸并计量

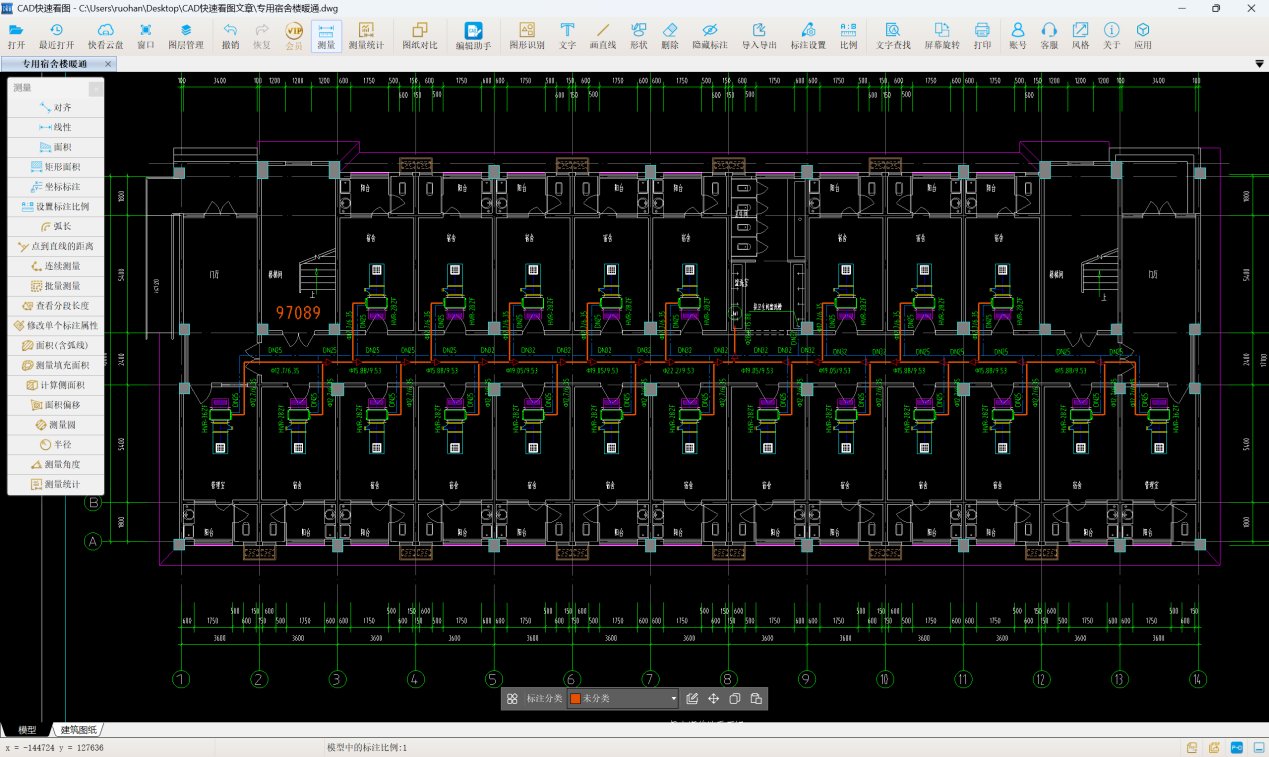

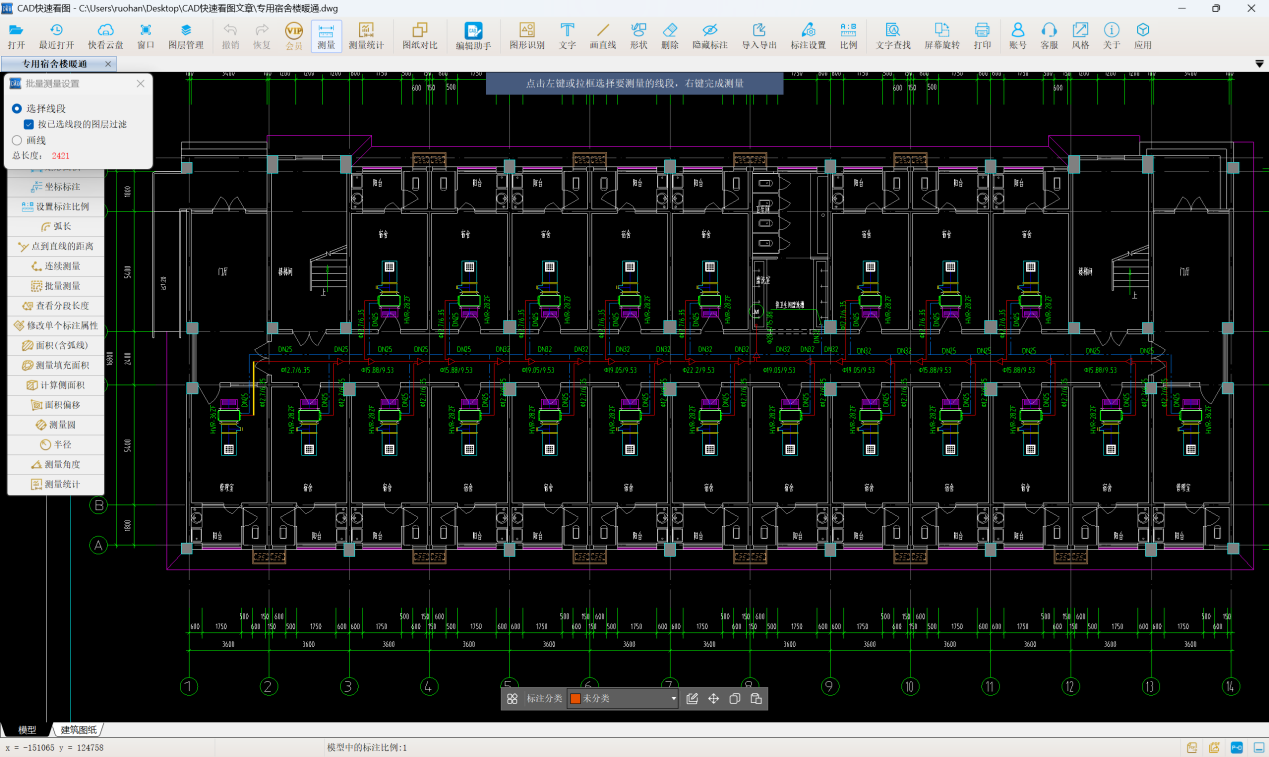

以冷凝水管为例，使用【批量测量】功能，【选择线段】，勾选按已选线段的图层过滤，选中其中一根线段，框选整幅图纸，得到长度97.089m。

其他类型空调水管可以采用同样的方法，非常轻松。

空调水管道的计量，清晰不同管道安装方式和计量规则，利用CAD快速看图的批量测量功能测量管道长度，结合文字查找、标注分类，节省工作时间。
