防雷接地清单和计价全解析

防雷接地工程是由接闪器、引下线、接地体三大部分组成，结合24清单关于防雷接地部分的计算规则解析，通过CAD快速看图的文字查找定位图纸说明信息，方便后续计量。

一、防雷及接地工程意义

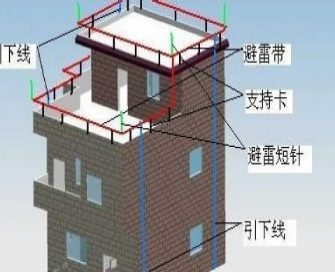

1.防雷及接地装置，是由接闪器、引下线、接地体三大部分组成的一整个电气通路。接闪器、引下线和接地装置这三部分，构成了整个防雷装置。防雷装置的作用在于把落在建筑物、构筑物和各种设备上的雷电引入大地，以保护建筑物、构筑物和各种设备免遭雷击破坏，并免除雷电对建筑物内的人身伤害。

2.避雷线弯曲处不得小于90，弯曲半不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，接后必刷防锈漆两道，面漆（银粉漆）两道。

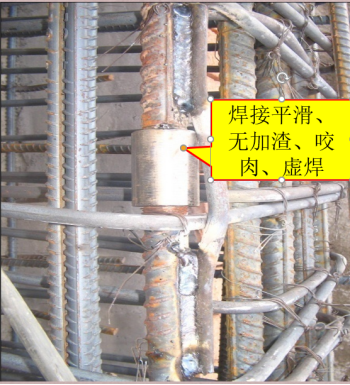

3.引下线，我们再图纸上经常看到这项的描述：“当利用建筑物钢筋混凝土中的钢筋作为引下线时,利用建筑物所有结构柱内2根φ16以上的主筋作防雷引下线

”。具体实物图如下所示

4.接地体，我们在图纸上经常看到这样描述：“利用基础底梁及基础底板轴线上的上下两层钢筋网作接地体”如下图所示

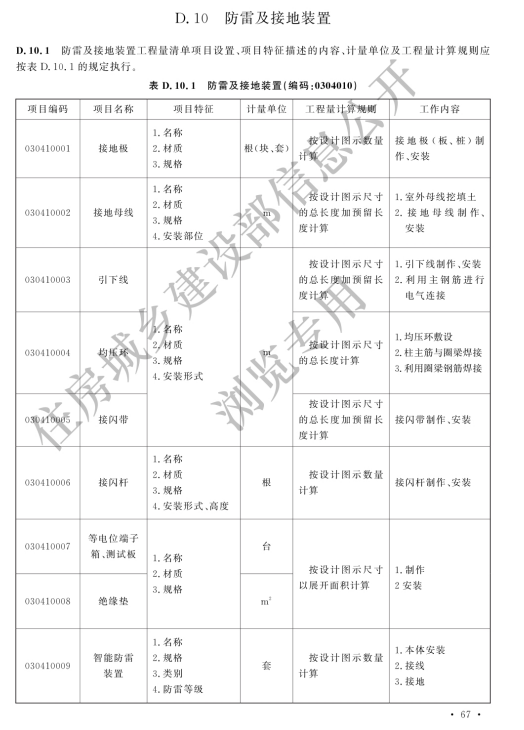

二、24清单关于防雷接地部分的计算规则

三、实例应用

防雷接地的计算项目大部分位于说明中，因此我们可以用CAD快速看图的文字查找搜索“避雷带”，“引下线”等关键词，快速定位到图纸位置。

本次文章概述了防雷接地的系统图大框架—避雷网，引下线，接地体。接下来，小编会带着大家，从防雷接地各个节点进行解析。
