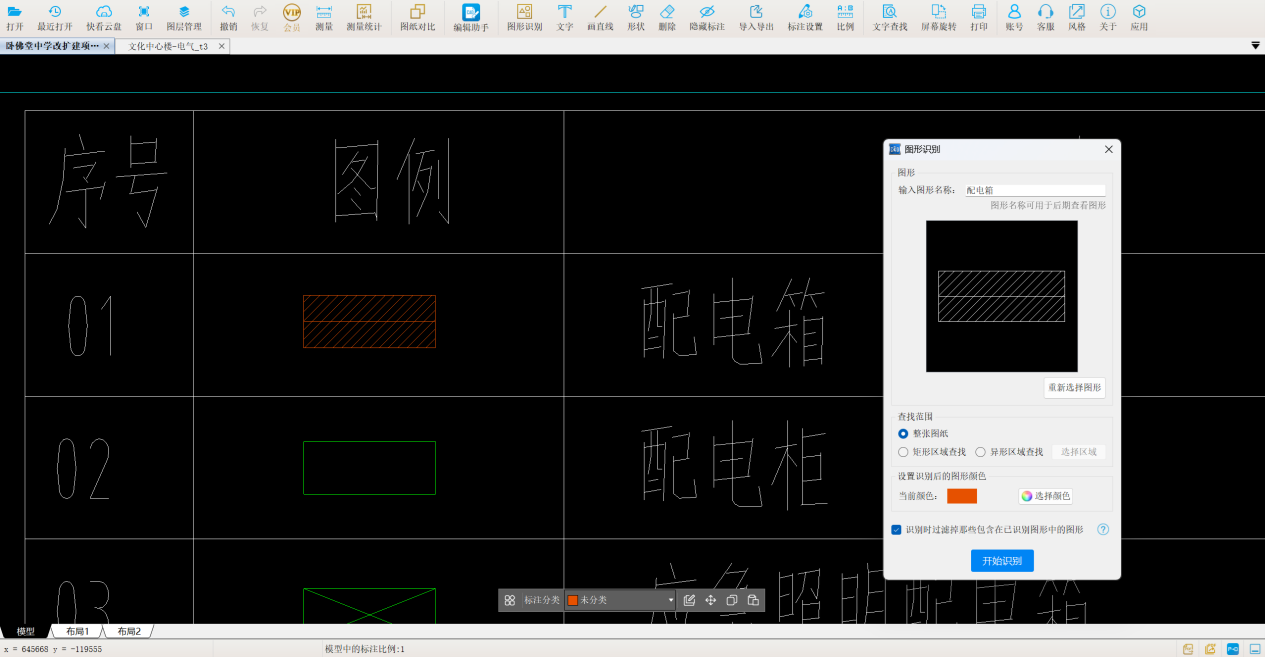

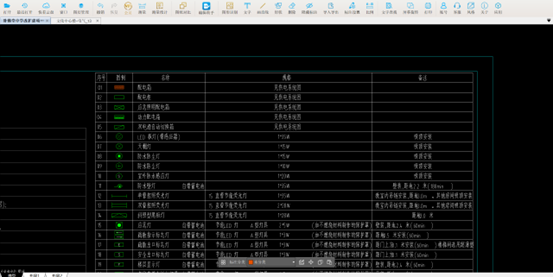

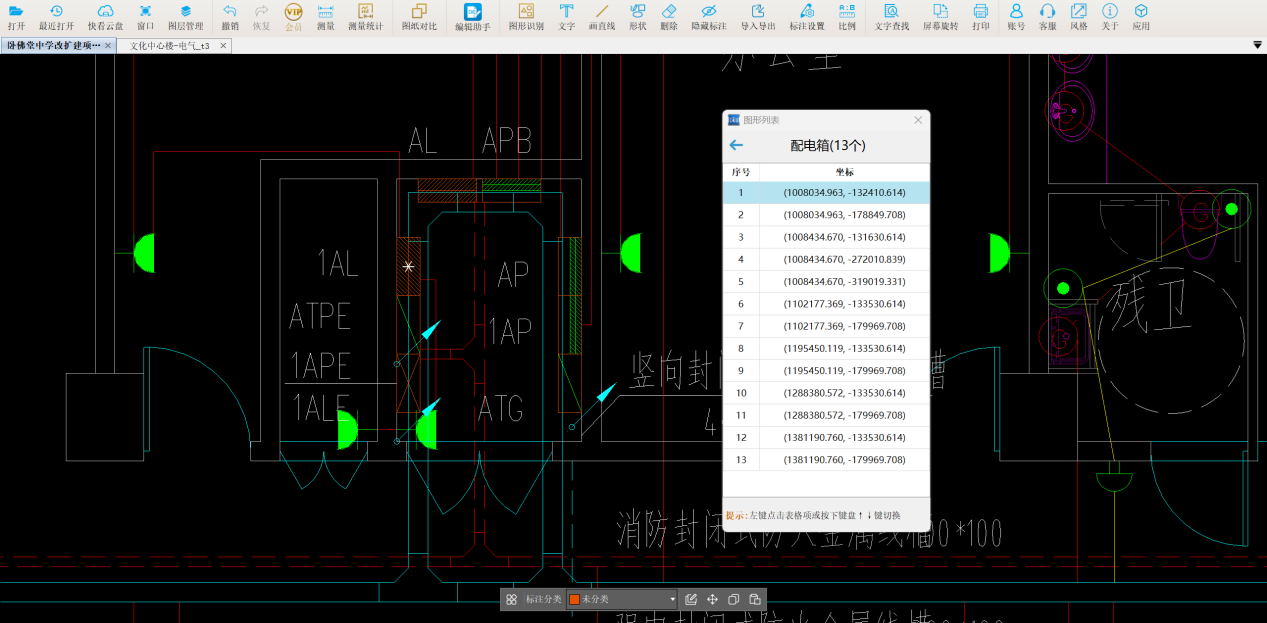

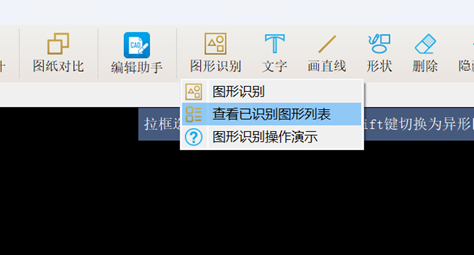

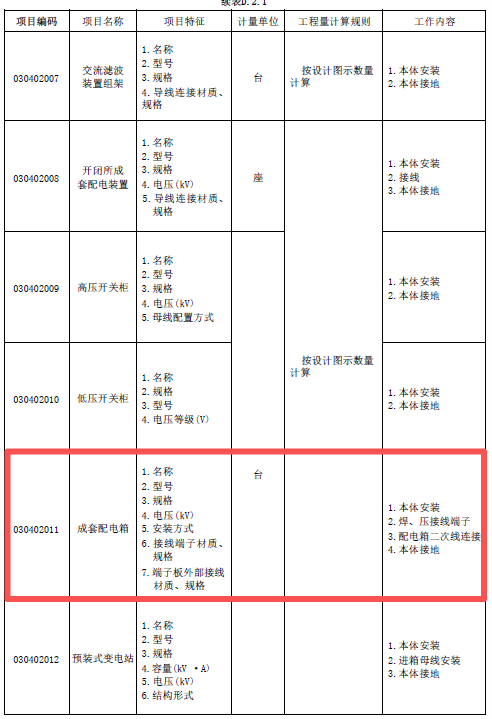

电气配电箱工程量计算，CAD快速看图的图形识别帮助缩短时间，提高工作效率，减少人工计算误差。通过图形识别功能中的查看已识别图形列表可反查图形图源，确认其准确性。

一、基础知识

1强电和弱电基本概念

强电工程：工程把电能引入建筑物,进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等。

弱电工程：工程是实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。

2强电工程和弱电工程涉及范围

强电：动力工程，照明工程，变配电工程防留接地工程，及其他用电力工程

弱电：通信与计算机网络，CATV电视与卫星电视，闭路电视和监控系统，安全防范系统，电话通信系统，火灾自动报警系统，公共广播系统

3常见配电设备

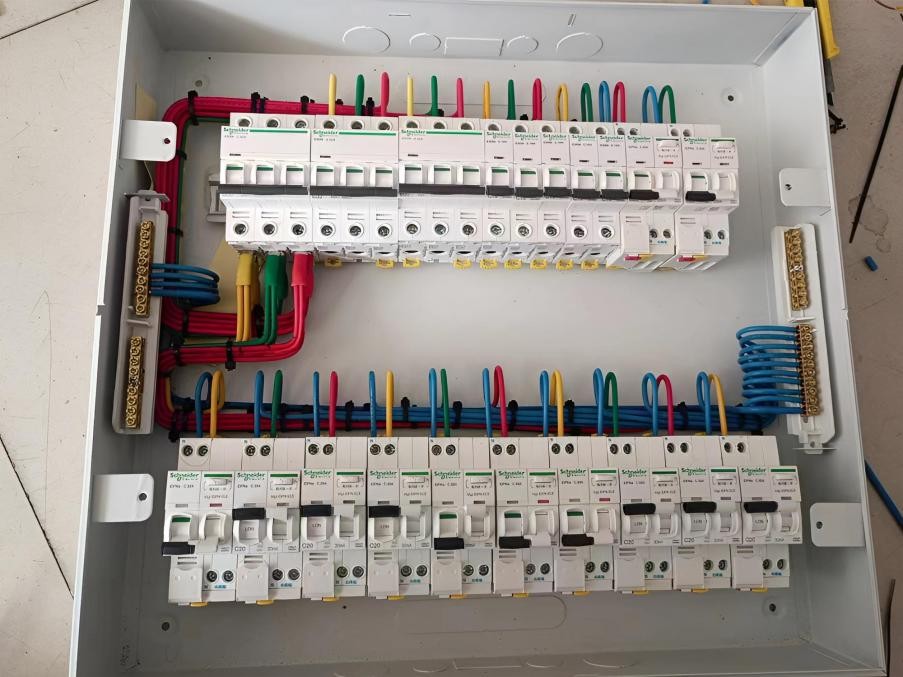

（1）配电箱

它主要用作对用电设备的控制、配电，同时具备对线路过载、短路、漏电的保护功能。

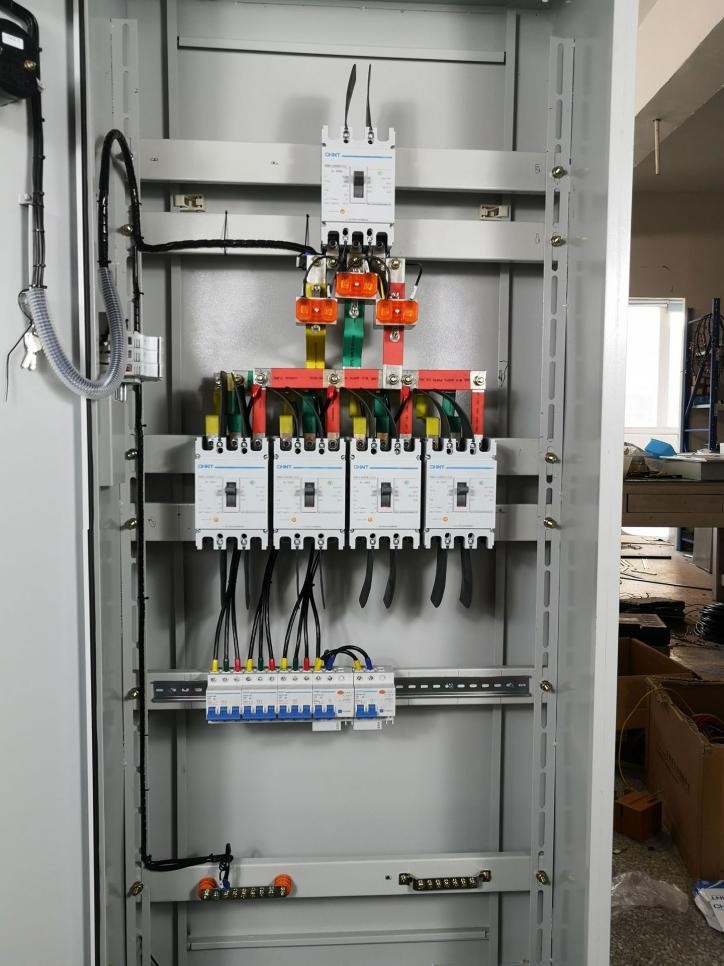

（2）配电柜

配电柜是按照电气接线要求，将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成的低压配电装置。它在正常运行时，可通过手动或自动开关接通或分断电路，实现对电气设备的控制与保护。配电柜的分类众多，根据功能可分为进线柜、计量柜、出线柜等。当设备出现故障或运行异常时，配电柜能借助保护电器切断电路或发出报警，保障电气系统的安全。

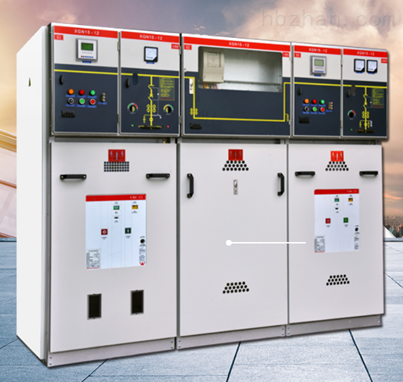

（3）开关柜

开关柜是一种成套开关设备和控制设备，作为动力中心和主配电装置，主要用作对电力线路、主要用电设备的控制、监视、测量与保护。它通常设置在变电站、配电室等处，负责高压或中压电力系统的电能分配与控制。开关柜内部结构复杂，包含断路器、隔离开关、互感器、继电保护装置等关键元件，能够实现对电力系统的精确控制与全面保护。例如，在变电站中，开关柜可实现对主变压器、输电线路等重要设备的控制与监视，确保电力系统的稳定运行。

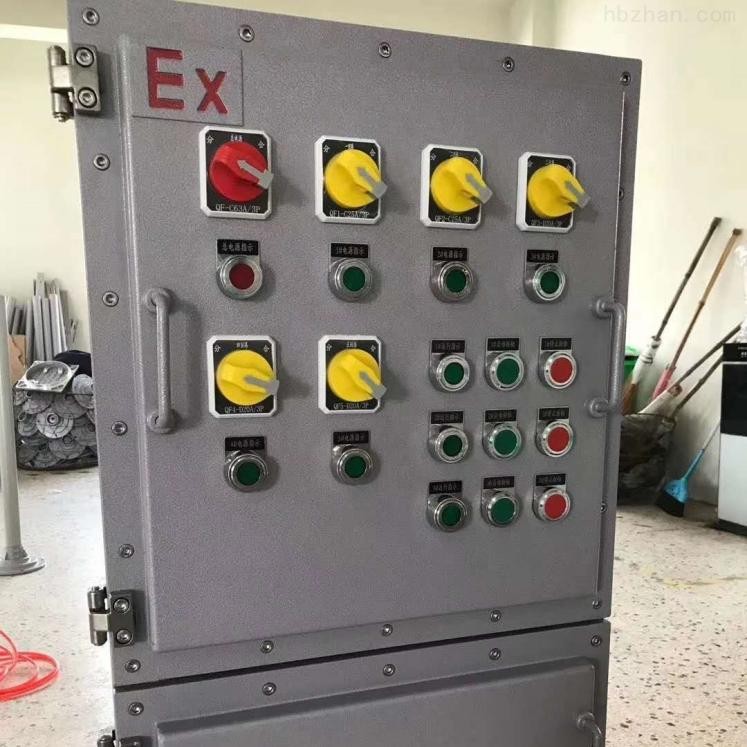

（4）控制箱

控制箱是专为各类建筑物内外的动力、照明配电及电动机控制而设计的配电设备，适合室内挂墙、户外落地安装。它主要用于消防水泵控制、潜水泵控制、消防风机控制、风机控制、照明配电控制等特定应用场景。控制箱的控制方式多样，包括直接启动控制、星三角降压启动控制、自藕降压启动控制、变频器启动控制、软启动控制等，还可使用隔离开关、熔断器式开关作为隔离分断点。例如，在消防系统中，控制箱可实现对消防水泵的自动启停控制，确保火灾发生时水泵能够及时启动，为灭火提供充足的水源。
