在设备与工业管道系统中，常见阀门类型涵盖闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、止回阀等。【图形识别】可高效完成工程量计算，其强大的图形识别功能仅需框选图纸区域，即可自动识别阀门并输出工程量。

一、基础知识

阀门型号及表示方法

在设备及工业管道系统中,常用阀门有闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、柱塞阀、减压阀和疏水阀等。

1.类型代号

阀门类型代号用汉语拼音首字母表示,若有重复,用第二个汉字拼音首字母。闸阀一Z,止回阀一H,节流阀一L。低温(低于一40℃)、保温(带加热套)和带波纹管的阀门,在类型代号前分别加汉语拼音字母“D”“B”和“W”。

2.传动方式代号

传动方式代号用阿拉伯数字表示,电磁动一0,电一液动一1,液动一7等。

(1)手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

(2)对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示;防爆电动用9B表示。

3.阀座密封面或衬里材料代号

阀座密封面或衬里材料代号用汉语拼音首字母表示,若有重复,用第二个汉字拼音首字母。如铜合金一T,橡胶一X。由阀体直接加工的阀座密封面材料代号用“W”表示;当阀座和阀瓣(阀板)密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)。

4.阀体材料代号

阀体材料代号用汉语拼音首字母表示,若有重复,用第二个汉字拼音首字母。

5.连接形式代号

连接形式代号用阿拉伯数字表示。如内螺纹一1,外螺纹一2等。

6.阀门命名省略的内容

以下几种形式在命名中均予省略。

(1)连接形式为“法兰”。

(2)结构形式为闸阀的“明杆”“弹性”“刚性”和“单闸板”;截止阀、节流阀的“直通式”;球阀的“浮动”和“直通式”;蝶阀的“垂直板式”;隔膜阀的“屋脊式”;旋塞阀的“填料”和“直通式”;止回阀的“直通式”和“单瓣式”;安全阀的“不封闭式”。

(3)阀座密封面材料。

7.型号和名称表示方法示例

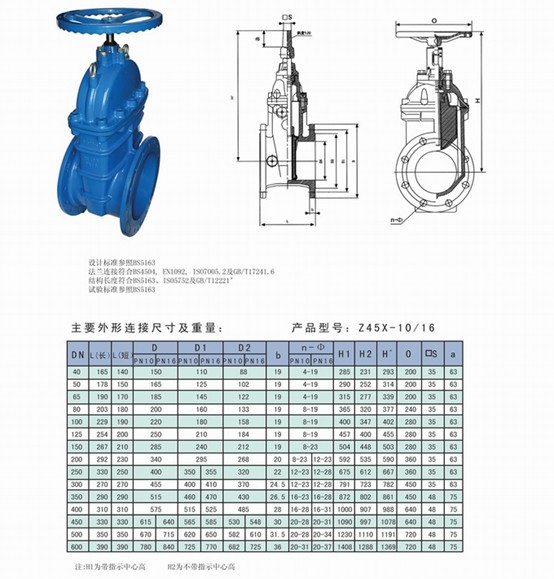

(1)电动机传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工,公称压力0.1MPa,阀体材料为灰铸铁的闸阀,示例如Z942W-1为电动楔式双闸板闸阀。

(2)手动、外螺纹连接、浮动直通式,阀座密封材料为氟塑料,公称压力4.00MPa,阀体材料为1Cr18Ni9Ti的球阀,示例如Q21F-40P为外螺纹球阀。

(3)气动常开式、法兰连接、屋脊式、衬里材料为衬胶,公称压力0.60MPa,阀体材料为灰铸铁的隔膜阀,示例如G6K41J-6为气动常开式衬胶隔膜阀。

(4)液动、法兰连接、垂直板式、阀座密封面材料为铸铜,阀瓣密封面材料为橡胶,公称压力0.25MPa,阀体材料为灰铸铁的蝶阀,如D741X-2.5为液动蝶阀。

(5)电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金,温度在540℃时,其公称压力为17.00MPa,阀体材料为铬钼钒钢的截止阀,如J61Y-P54170为电动焊接截止阀。

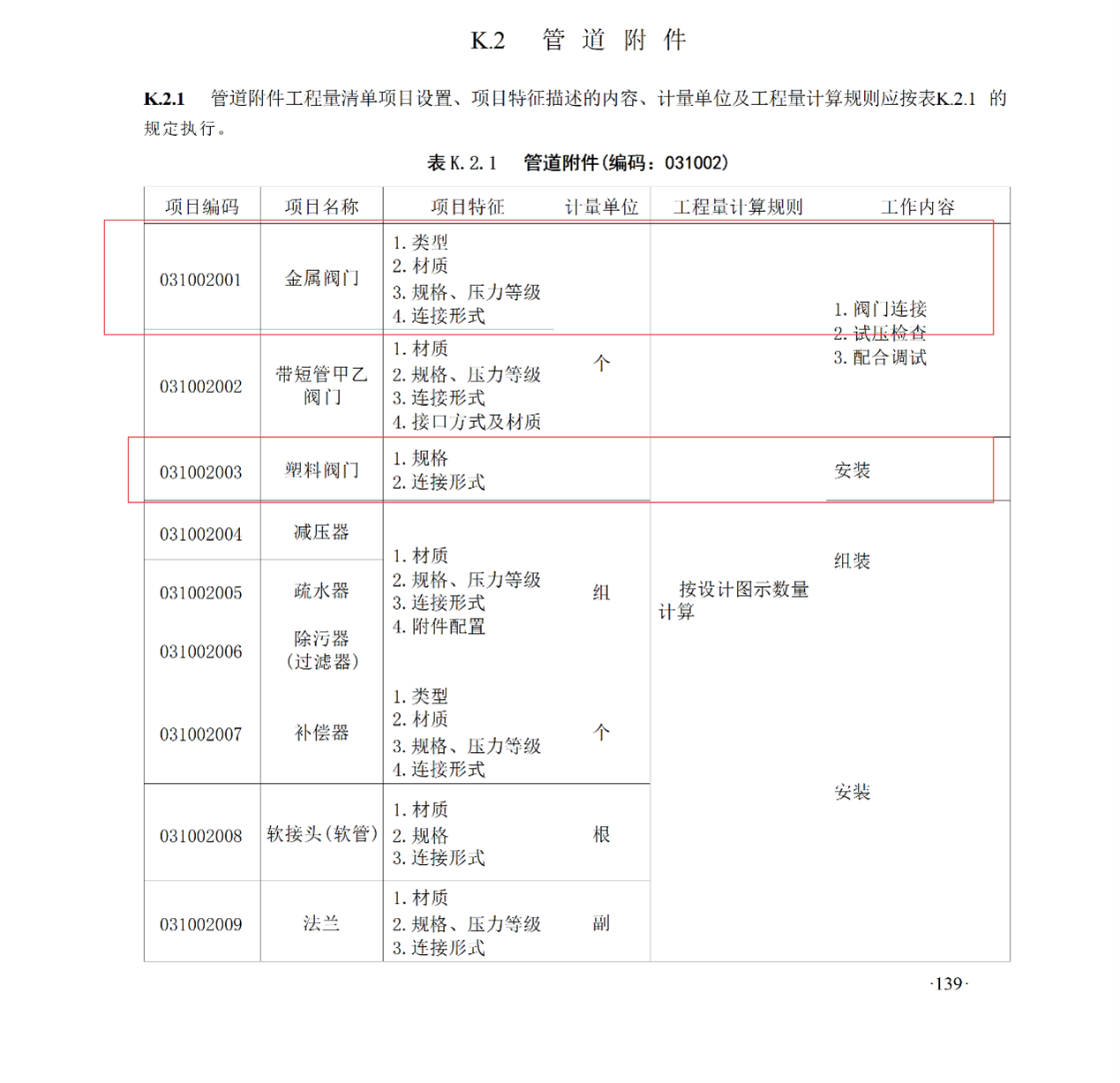

二、清单计量规则

三、案例分析

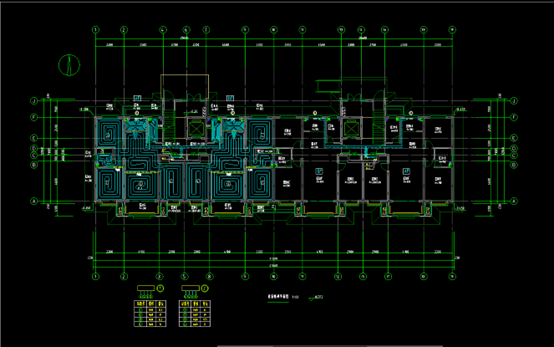

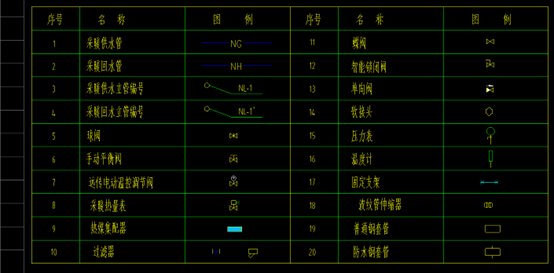

1.观察首层暖通平面图、图例和管道井大样图，其中阀门种类有远传电动温控调节阀、蝶阀、智能锁闭阀和球阀，规格为DN25。

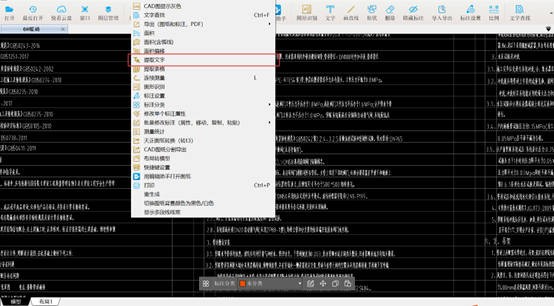

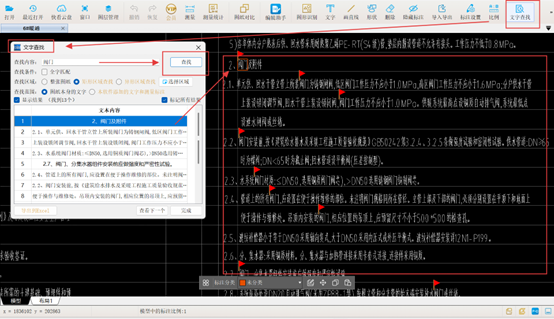

2. 为精准计量阀门工程量，计算前须查阅设计说明。首先运用CAD快速看图软件的【文字查找】功能，输入关键词并设定搜索范围，即可精确定位相关设计说明内容。随后，通过【提取文字】功能，可将关键说明信息直接复制至计算表格。

水系统阀门材质:≤DN50,选用铜质阀门阀芯),>DN50选用铸钢阀门铜制阀芯。

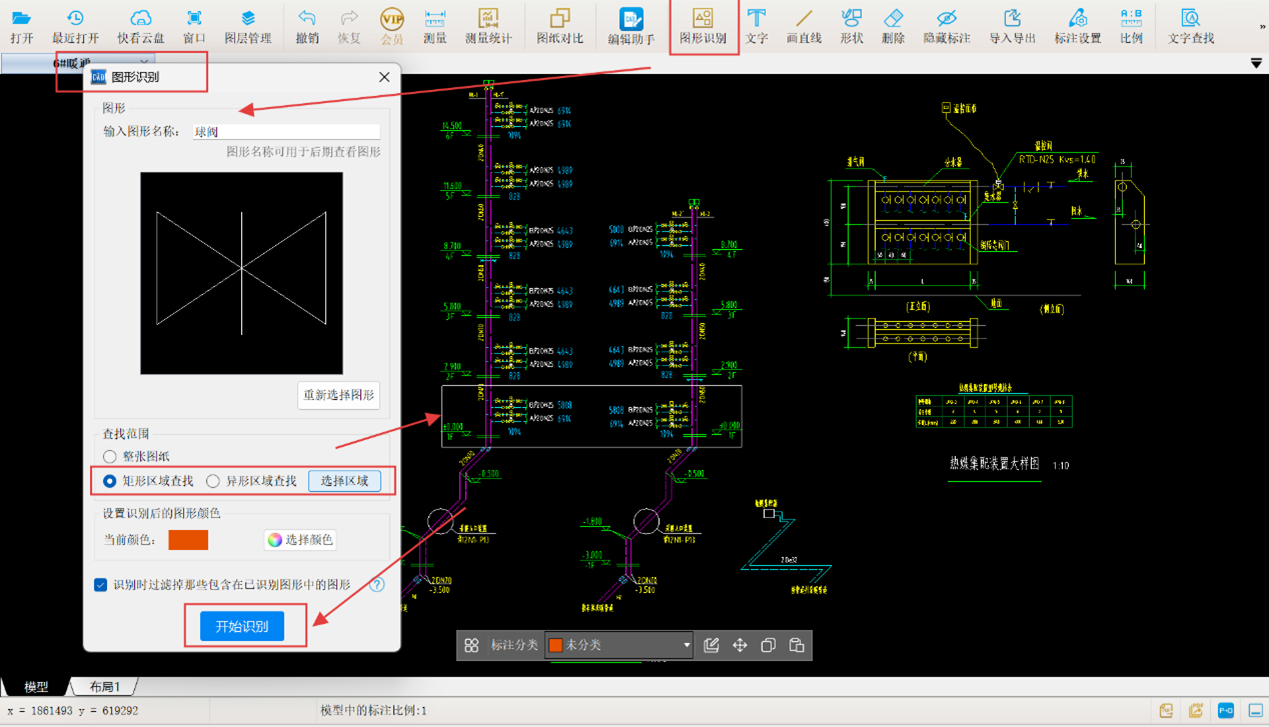

3. 识别图纸中的球阀工程量：使用软件的【图形识别】功能，框选系统图中的半球彩色球阀区域，点击开始识别后显示工程量为4个。

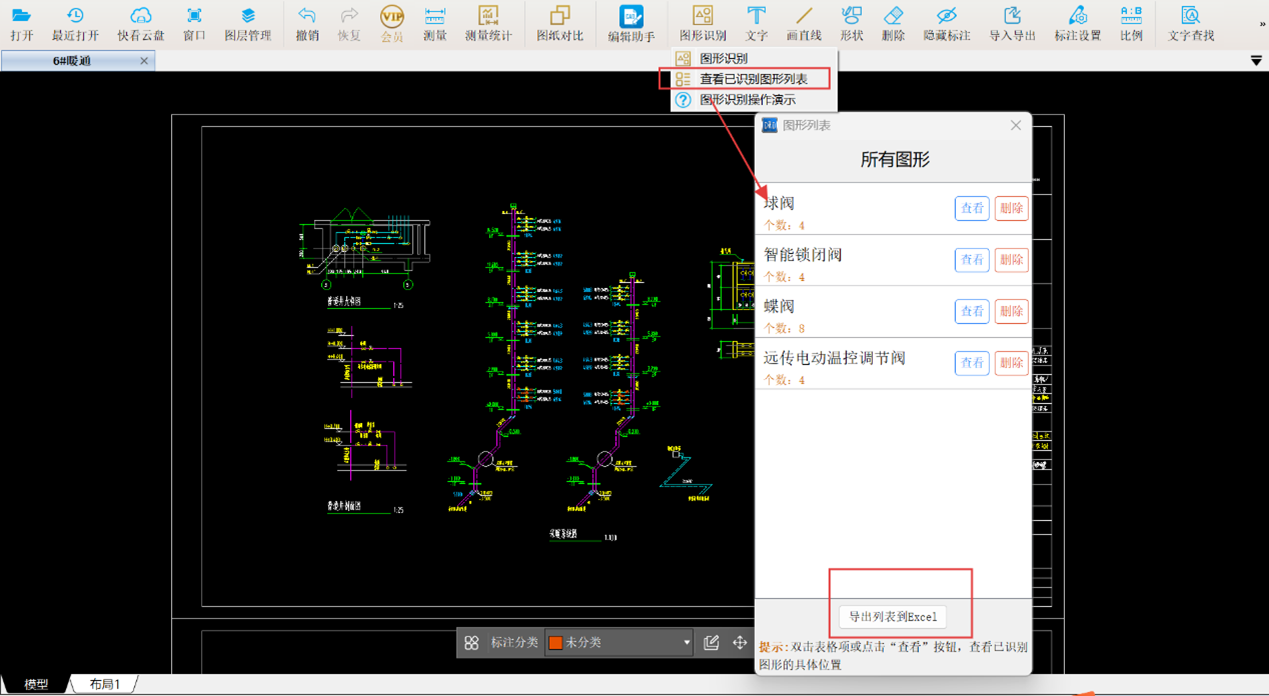

完成所有阀门识别后，通过【查看已识别图形列表】功能统一统计阀门工程量。如图所示，远传电动温控调节阀4个、蝶阀8个、智能锁闭阀4个、球阀4个，还可以将工程量导出到Excel表格。

【图形识别】功能显著简化了计量流程，仅需简单框选并命名即可自动识别统计图纸阀门数量。同时，【文字查找】与【提取文字】功能大幅提升了图纸信息识别效率。
