第2章 绘图基本设置

章节导语

“绘图基本设置”是绘图操作的基础核心环节，可为整个绘图过程建立起条理分明、精确无误、高效顺畅且易于协作的工作基础。

本章会介绍如何使用图层来管理对象，查看并调整图形对象的属性和样式，借助捕捉和动态输入功能实现精确绘图，以及利用视角工具控制图纸显示以把握全局与细节。无论是从零开始绘制还是后期图纸深化，均可通过本章的设置方法，快速建立符合需求的绘图环境，为后续绘图操作筑牢基础。

内容全景

• 使用图层管理对象
• 设置、改变、复制对象的属性
• 设置线型、文字、标注、引线样式
• 设置对象捕捉方式
• 使用动态输入方式精准绘图
• 控制图形显示视角

2.1 图层设置

图纸往往由多种不同属性的对象组成，为了方便区分和管理，可将不同类型的对象（如墙体、门窗、标注等）分别放置于命名规范的图层上，并赋予其不同的颜色、线型、线宽等。使用图层功能可提升绘图效率与后期修改便捷性，显著提升绘图速度和准确性。

2.1.1 图层管理

通过“图层管理”功能，您能够新建图层、删除图层、设置当前图层，并配置图层的属性（包括名称、颜色、线宽、线型、透明度）。此外，您还可以控制图层的开启/关闭、解冻/冻结、解锁/锁定。方便对图层进行区分和管理。

一、“图层管理”功能的执行方式

方式一：顶部工具栏“图层”功能区中点击“图层管理”。

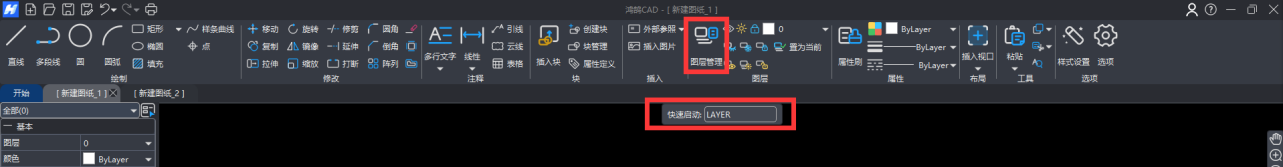

方式二：顶部中间“快速启动”命令区中输入“LAYER”或“图层管理”，如图2-1所示。

图2-1 “图层管理”执行方式

二、“0”图层的含义

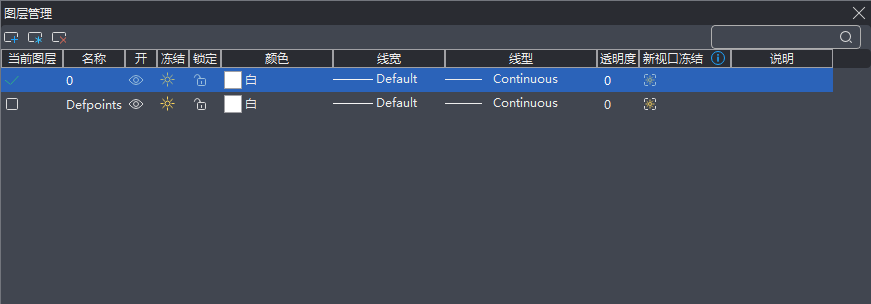

每个图形文件都至少有一个图层，名称为“0”图层，该图层既不能被删除，也不能被重新命名，如图2-2所示。

图2-2 “0”图层

三、“图层管理”中图层的创建与设置功能

1.单击，即可新建图层。

2.单击，即可删除图层。

3.单击，即可新建图层并在所有视口中冻结，后续可在一个视口的全屏编辑中解冻此图层，以实现在特定视口中可见。

被冻结图层上的对象不可见也无法重生成。当您在处理复杂图纸时，可冻结暂时不需要的图层来释放内存，确保操作的流畅性。

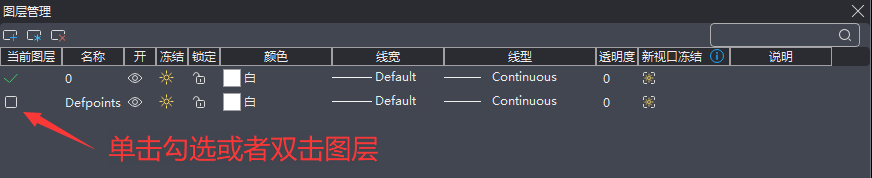

4.单击勾选“当前图层”列表中的“□”，即可将选中图层置为当前，如图2-3所示。

图2-3 “置为当前图层”

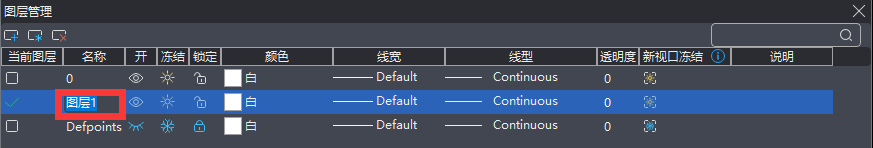

5.双击某图层的名称，即可在编辑状态下的文本框中修改该图层名称，如图2-4所示。

图2-4 “修改图层名称”

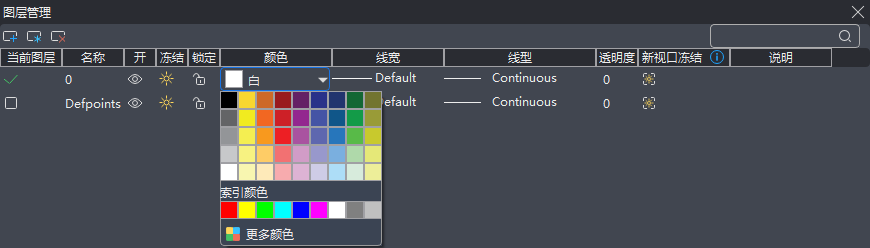

6.单击某图层的颜色，即可在弹出对话框中修改该图层的颜色，如图2-5所示。

图2-5 “修改图层颜色”

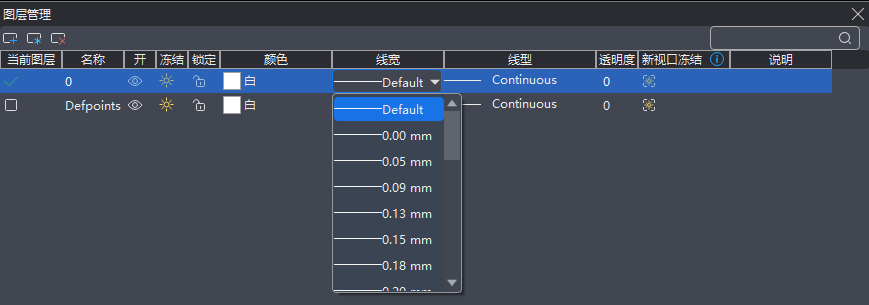

7.单击某图层的线宽，即可在弹出对话框中修改该图层的线宽，如图2-6所示。

图2-6 “修改图层线宽”

8.单击某图层的线型，即可在弹出对话框中修改该图层的线型，如图2-7所示。

图2-7 “修改图层线型”

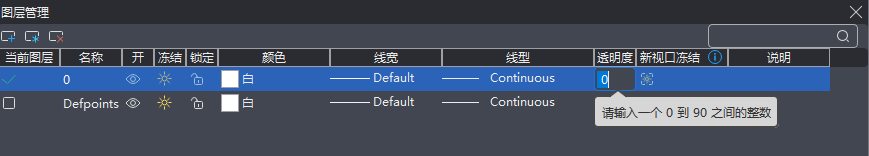

9.双击某图层的透明度，即可在编辑状态下的文本框中修改数值以调整线条的透明度。透明度值的范围为0~90，数值越大则线条越透明，如图2-8所示。

图2-8 “修改图层线型”

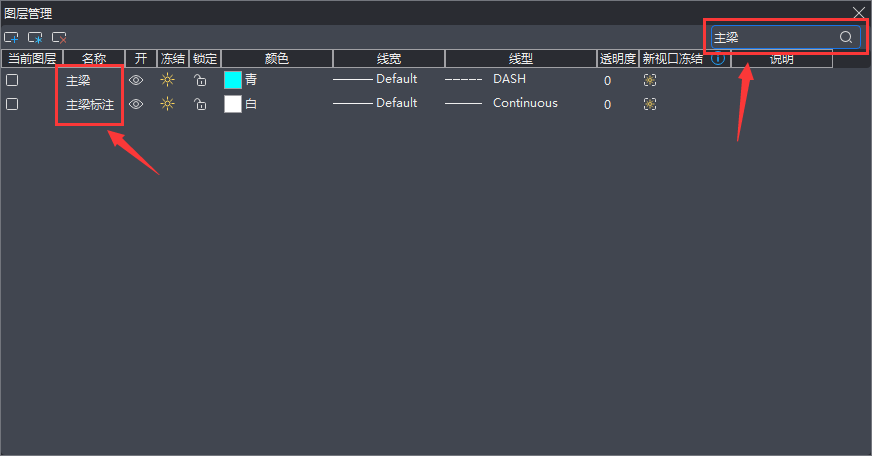

10.当图纸中图层数量较多时，您可以借助右上角的搜索框实现图层的快速查找。输入图层名称后，相应的图层会呈现在“图层管理”窗口中，如图2-9所示。

图2-9 “查找图层”

四、“图层管理”中“图层控制”功能

1.，图层为“打开”状态，其上对象可见；，图层为“关闭”状态，其上对象不可见。

2.，图层为“解冻”状态；，图层为“冻结”状态。

3.，图层为“解锁”状态，其上对象可被选择和编辑；，图层为“锁定”状态，其上对象不可被选择和编辑。

4.，图层为“新视口解冻”状态，在之后新建的视口中该图层处于“解冻”状态；，图层为“新视口冻结”状态，在之后新建的视口中该图层处于“冻结”状态。

2.1.2 图层控制

通过“图层控制”功能，您可以直观且便捷地设置当前图层、切换对象所属图层，并控制图层的开启/关闭、解冻/冻结、解锁/锁定状态。此外，您还可以仅保留选中对象的图层，关闭/冻结未选中的图层，或快速打开/解冻全部图层，方便精准地控制图层状态，进一步提高绘图效率。

一、“图层控制”下拉列表

“图层控制”下拉列表位于“图层”功能区中，如图2-10所示。

图2-10 “图层”功能区

点击下拉菜单即可显示图形文件中的图层，如图2-11所示。

图2-11 “图层控制”下拉列表

您可以使用“图层控制”下拉列表进行以下图层状态的控制：

1.在“图层控制”下拉列表选中某一图层，则可将该图层置为当前图层。

2.在“图层控制”下拉列表中控制图层的“打开/关闭”、“解冻/冻结”、“解锁/锁定”。

3.选中对象后，“图层”功能区中所展示的图层，即为该对象所属图层。通过此功能，可快速判断对象属于哪个图层。

4.选中对象后，在“图层控制”下拉列表选中其他图层，则可将当前对象切换为其他图层。通过此功能，可实现对象图层的快速切换。

二、“关闭图层”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“关闭图层”。

方式二：顶部中间“快速启动”命令区中输入“LAYOFF”或“关闭图层”，如图2-12所示。

图2-12 “关闭图层”执行方式

2.操作步骤

（1）点击“关闭图层”按钮，顶部中间区域会弹出“关闭选中”和“关闭未选中”窗口，如图2-13所示。

图2-13 “关闭选中”与“关闭未选中”

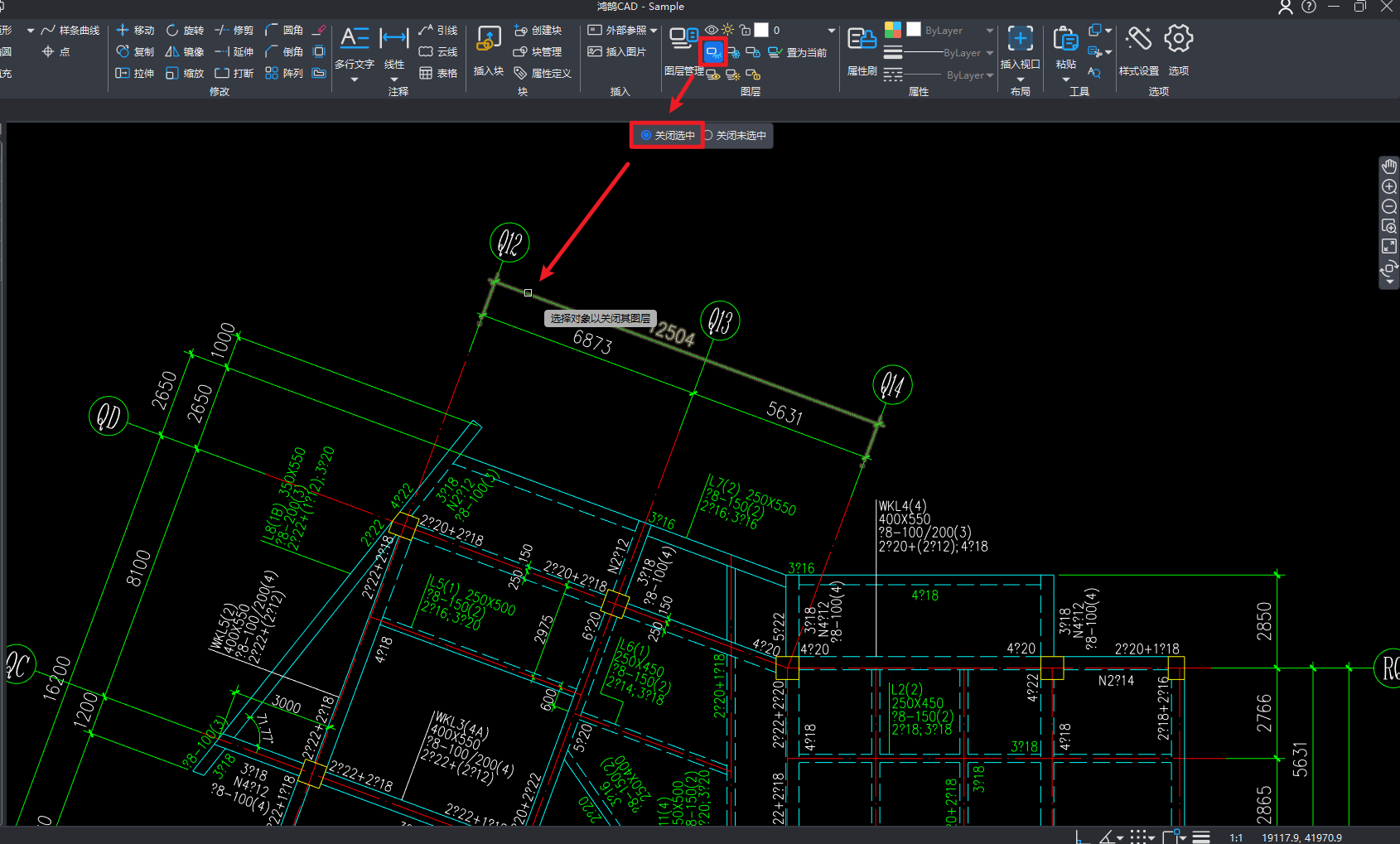

（2）“关闭选中”功能，可以关闭所选对象所在的图层。具体操作步骤为：点击“关闭图层”按钮，选择“关闭选中”功能，鼠标点选对象即可关闭对应图层，如图2-14、2-15所示。

图2-14 “关闭选中”操作步骤一

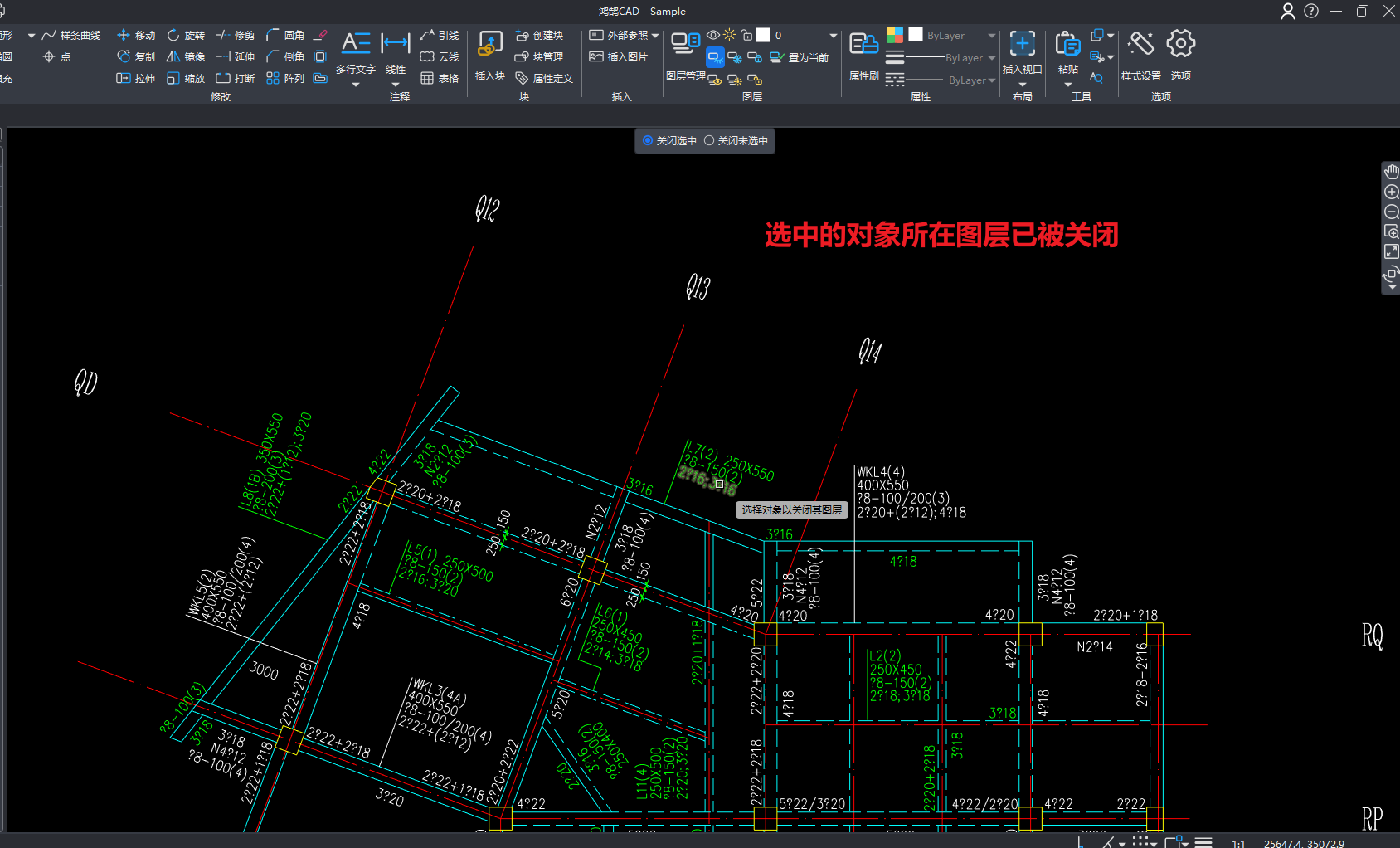

图2-15 “关闭选中”操作步骤二

（3）“关闭未选中”功能，可以关闭所选对象所在图层以外的图层，保留所选对象所在的图层。具体操作步骤为：点击“关闭图层”按钮，选择“关闭未选中”功能，鼠标点选多个对象后按鼠标右键或空格键确认，即可关闭所选对象所在图层以外的图层，如图2-16、2-17所示。

图2-16 “关闭未选中”操作步骤一

图2-17 “关闭未选中”操作步骤二

3.注意：

（1）“关闭图层”功能只能使用鼠标逐一点选对象，无法拉框选取多个对象。

（2）“关闭图层”功能无法关闭“当前图层”。

三、“打开所有图层”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“打开所有图层”。

方式二：顶部中间“快速启动”命令区中输入“LAYON”或“打开所有图层”，如图2-18所示。

图2-18 “打开所有图层”执行方式

2.操作步骤

点击“打开所有图层”按钮后，该图纸中所有处于“关闭”状态的图层将会被打开。

四、“冻结图层”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“冻结图层”。

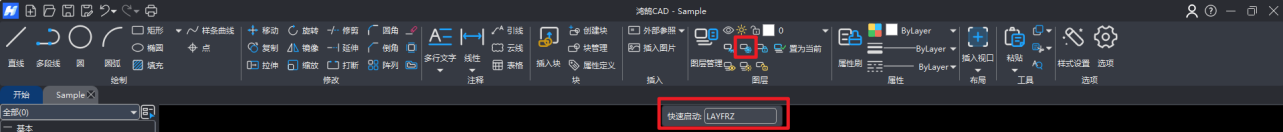

方式二：顶部中间“快速启动”命令区中输入“LAYFRZ”或“冻结图层”，如图2-19所示。

图2-19 “冻结图层”执行方式

2.操作步骤

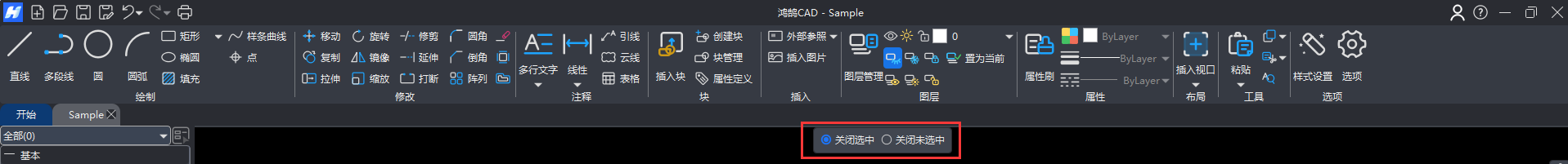

（1）点击“冻结图层”按钮，顶部中间区域会弹出“冻结选中”和“冻结未选中”窗口，如图2-20所示。

图2-20 “冻结选中”与“冻结未选中”

（2）“冻结选中”功能，可以冻结所选对象所在的图层。具体操作步骤为：点击“冻结图层”按钮，选择“冻结选中”功能，鼠标点选对象即可冻结对应图层，如图2-21、2-22所示。

图2-21 “冻结选中”操作步骤一

图2-22 “冻结选中”操作步骤二

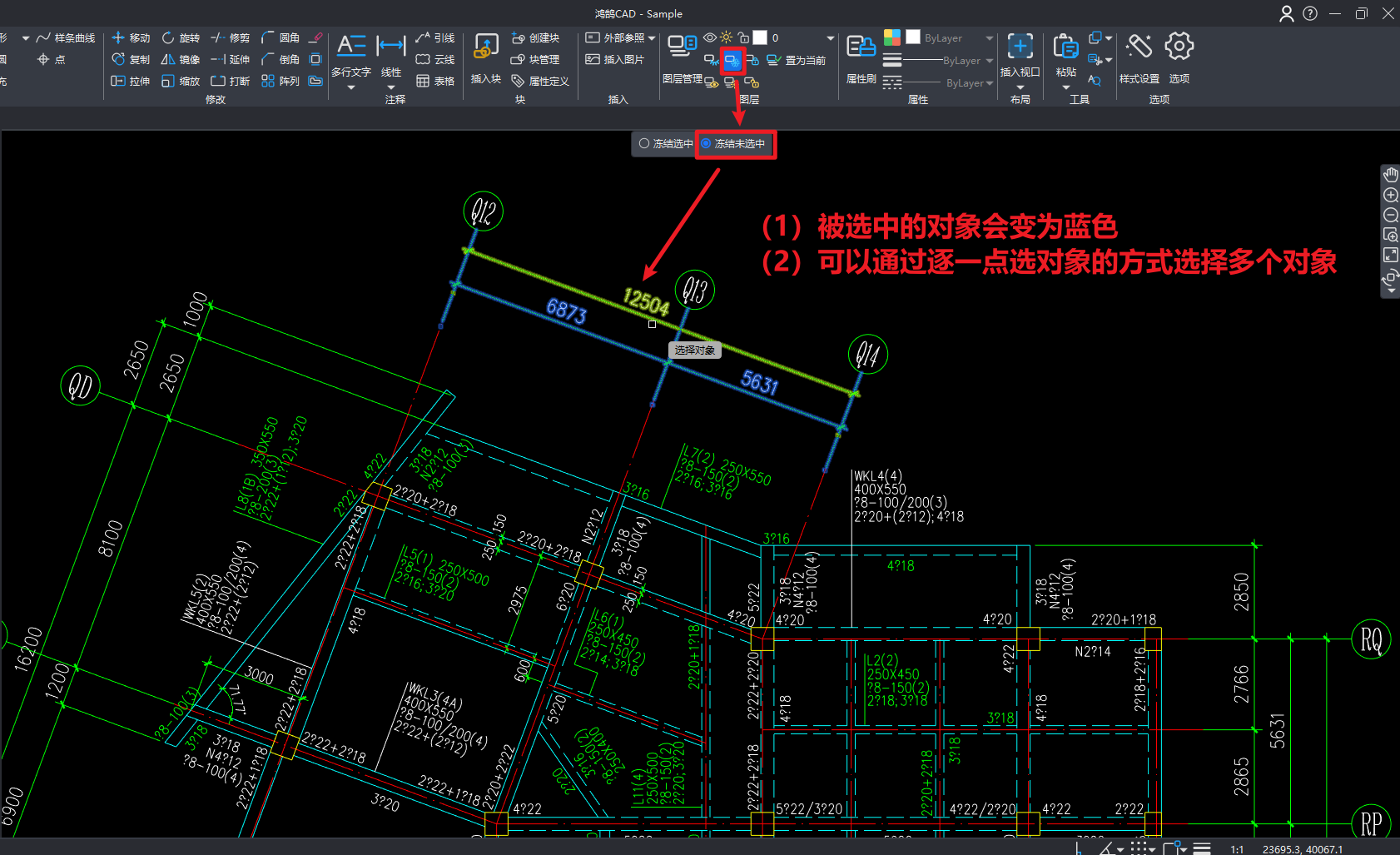

（3）“冻结未选中”功能，可以冻结所选对象所在图层以外的图层，保留所选对象所在的图层。具体操作步骤为：点击“冻结图层”按钮，选择“冻结未选中”功能，鼠标点选多个对象后按鼠标右键或空格键确认，即可冻结所选对象所在图层以外的图层，如图2-233、2-24所示。

图2-23 “冻结未选中”操作步骤一

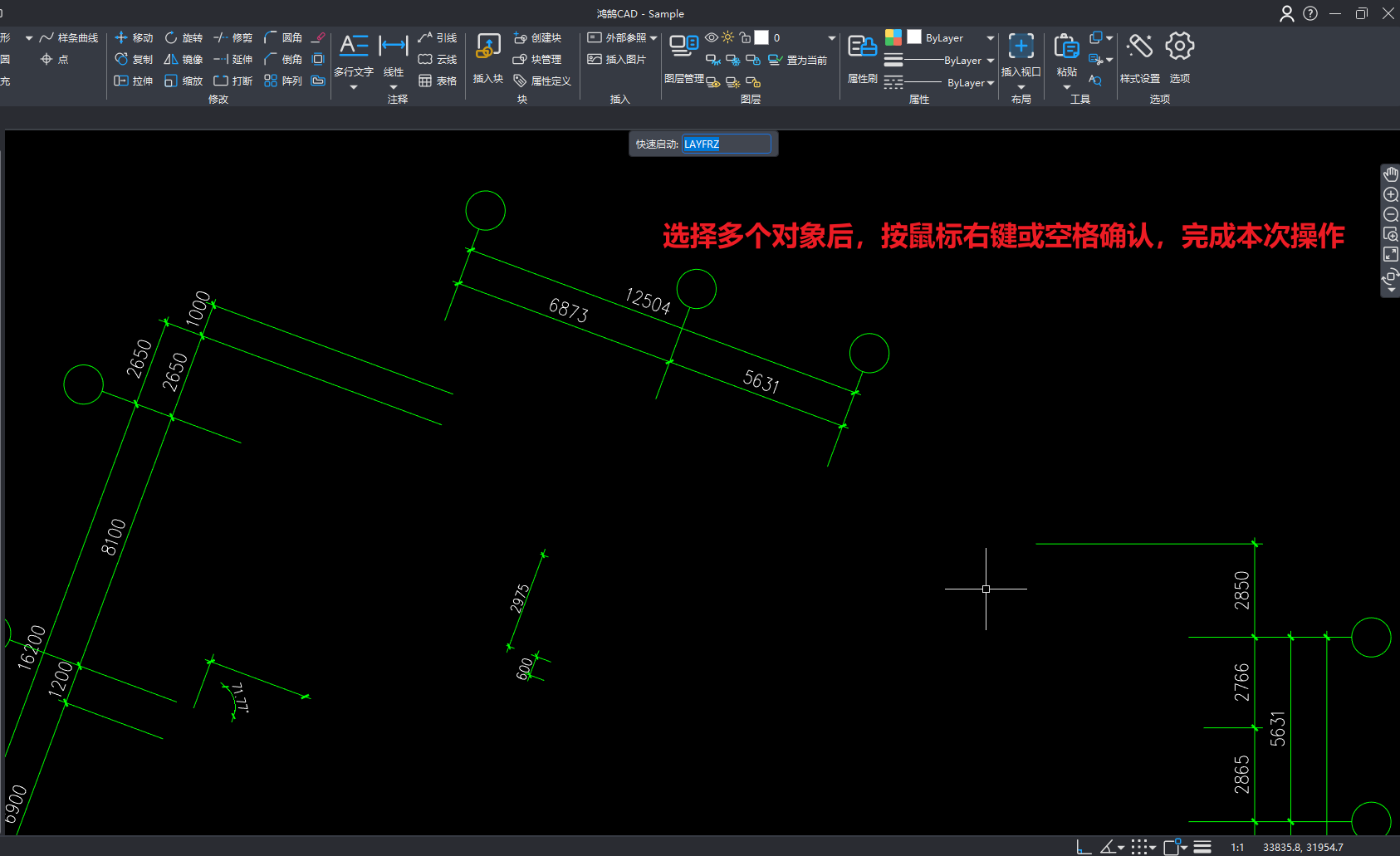

图2-24 “冻结未选中”操作步骤二

3.注意：

（1）“冻结图层”功能只能使用鼠标逐一点选对象，无法拉框选取多个对象。

（2）“冻结图层”功能无法关闭“当前图层”。

五、“解冻所有图层”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“解冻所有图层”。

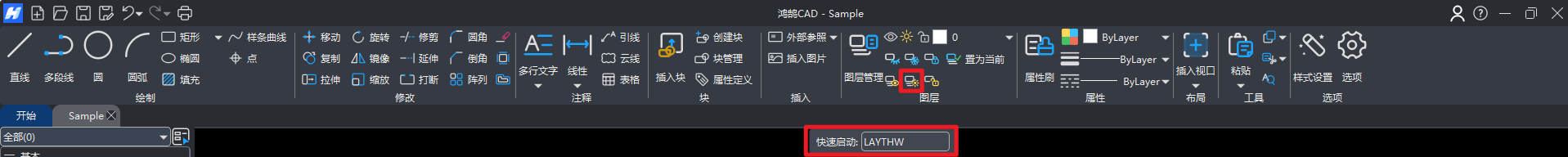

方式二：顶部中间“快速启动”命令区中输入“LAYTHW”或“解冻所有图层”，如图2-25所示。

图2-25 “解冻所有图层”执行方式

2.操作步骤

点击“解冻所有图层”按钮后，该图纸中所有处于“冻结”状态的图层将会被解冻。

六、“锁定图层”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“锁定图层”。

方式二：顶部中间“快速启动”命令区中输入“LAYLCK”或“锁定图层”，如图2-26所示。

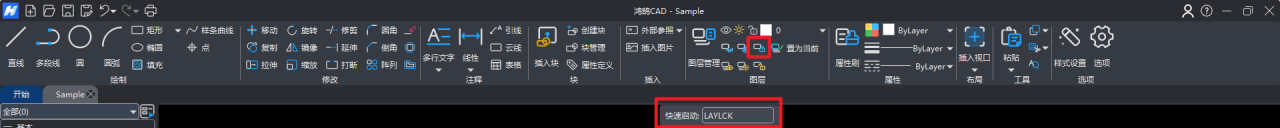

图2-26 “锁定图层”执行方式

2.操作步骤

点击“锁定图层”按钮后，鼠标点选对象即可锁定该对象所在的图层，如图2-27、2-28所示。

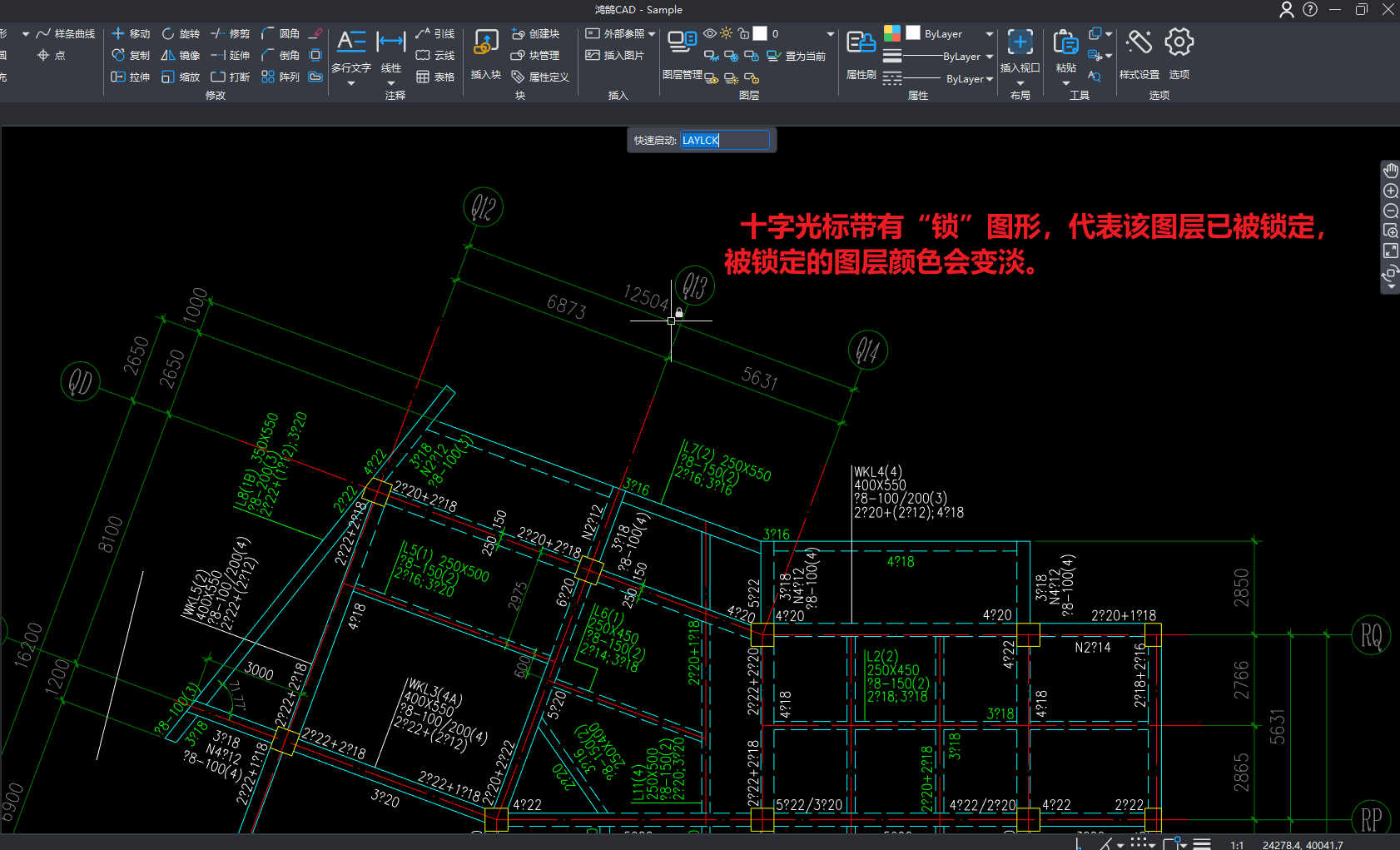

图2-27 “锁定图层”操作步骤一

图2-28 “锁定图层”操作步骤二

3.注意：

（1）使用“锁定图层”功能后，每次只能选择一个对象所在的图层进行锁定。若想锁定多个对象所在的图层，则需要多次重复“锁定图层”命令。

七、“解锁图层”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“解锁图层”。

方式二：顶部中间“快速启动”命令区中输入“LAYULK”或“解锁图层”，如图2-29所示。

图2-29 “解锁图层”执行方式

2.操作步骤

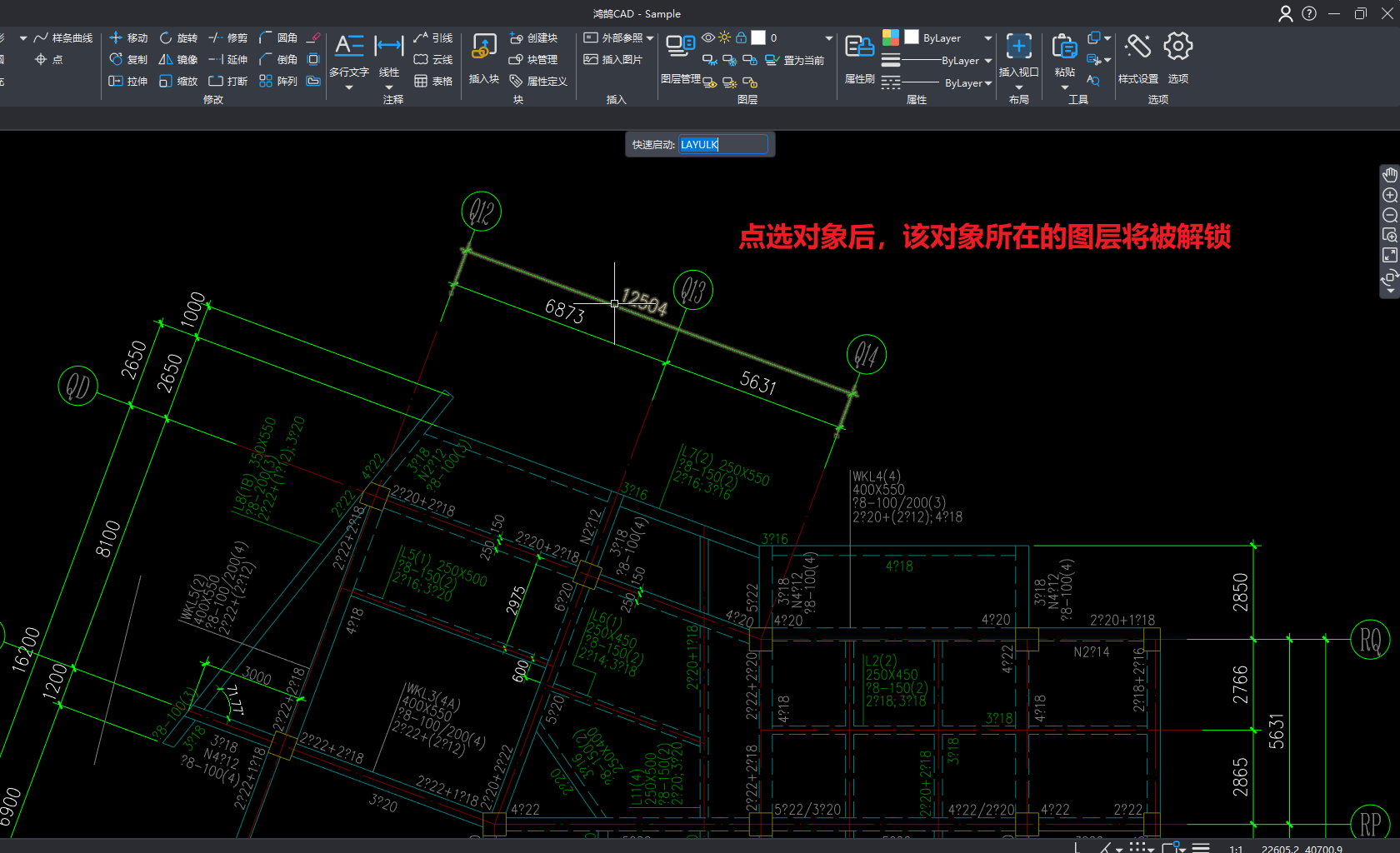

点击“解锁图层”按钮后，鼠标点选对象即可解锁该对象所在的图层，如图2-30、2-31所示。

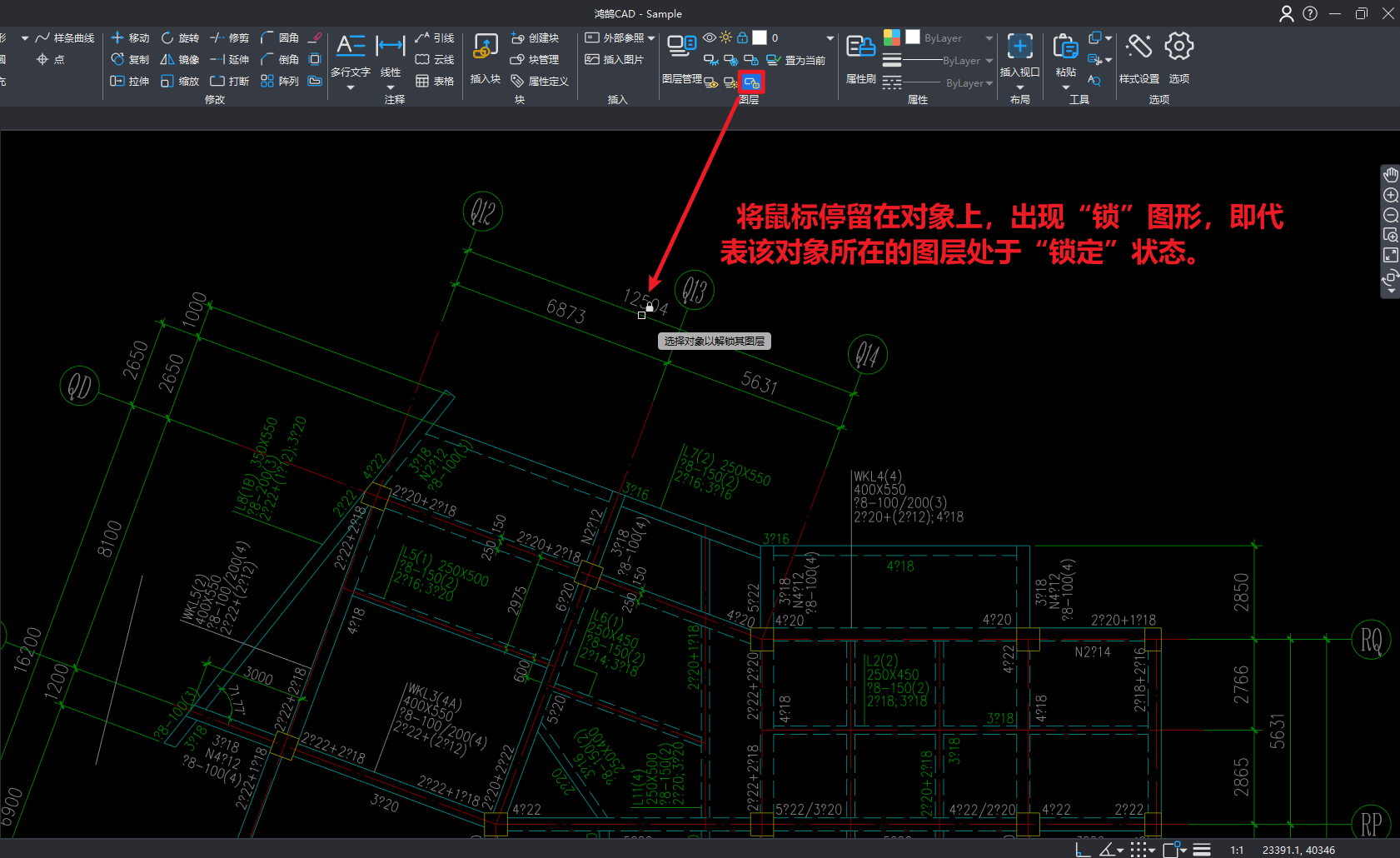

图2-30 “解锁图层”操作步骤一

图2-31 “解锁图层”操作步骤二

3.注意：

（1）使用“解锁图层”功能后，每次只能选择一个对象所在的图层进行解锁。若想解锁多个对象所在的图层，则需要多次重复“解锁图层”命令。

八、“置为当前”功能

1.执行方式

方式一：顶部工具栏“图层”功能区中点击“置为当前”。

方式二：顶部中间“快速启动”命令区中输入“LAYMCUR”或“置为当前”，如图2-32所示。

图2-32 “置为当前”执行方式

2.操作步骤

点击“置为当前”按钮后，鼠标点选对象即可将该对象所在的图层置为当前图层，后续所绘制的对象均在此图层上，如图2-33、2-34所示。

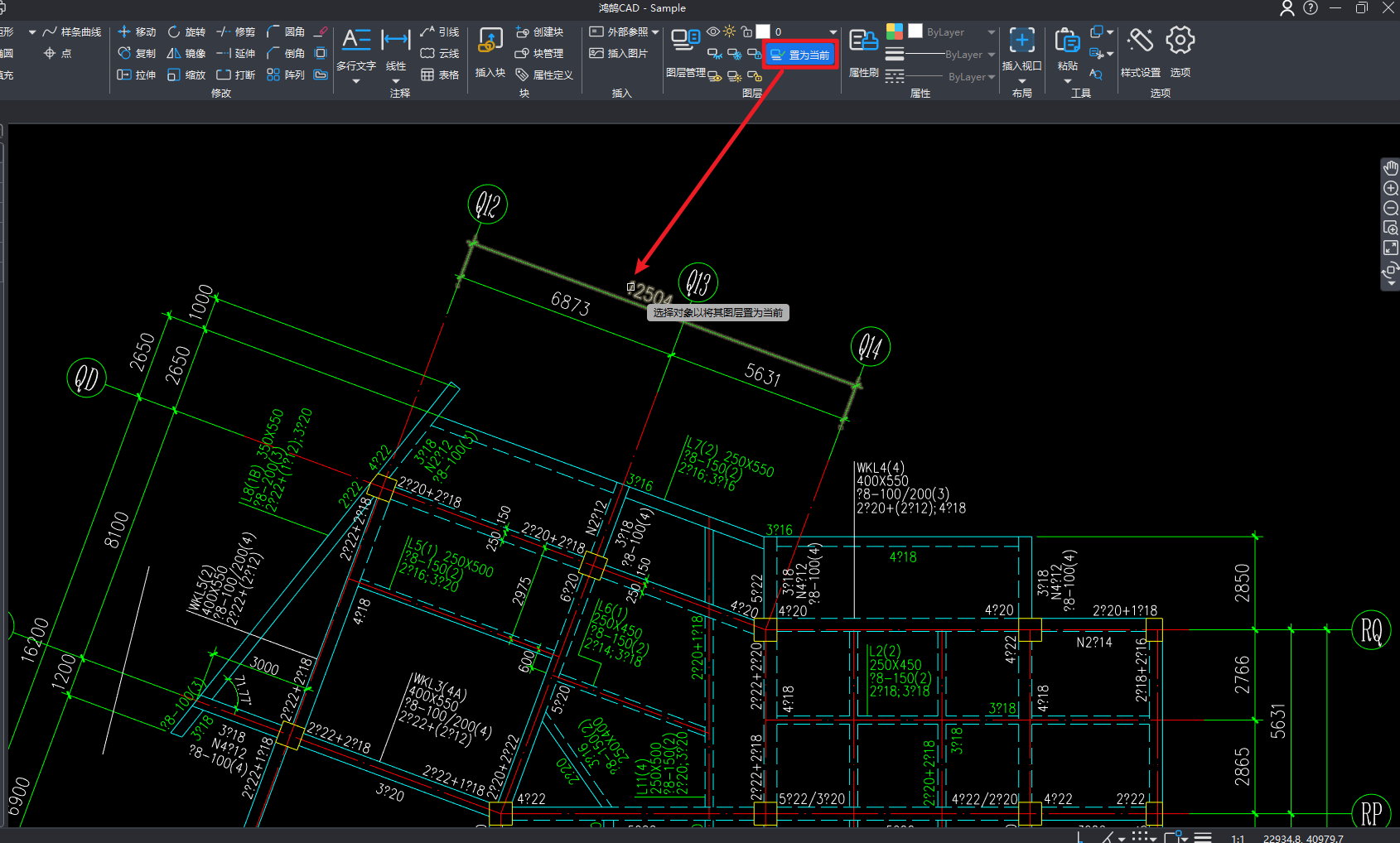

图2-33 “置为当前”操作步骤一

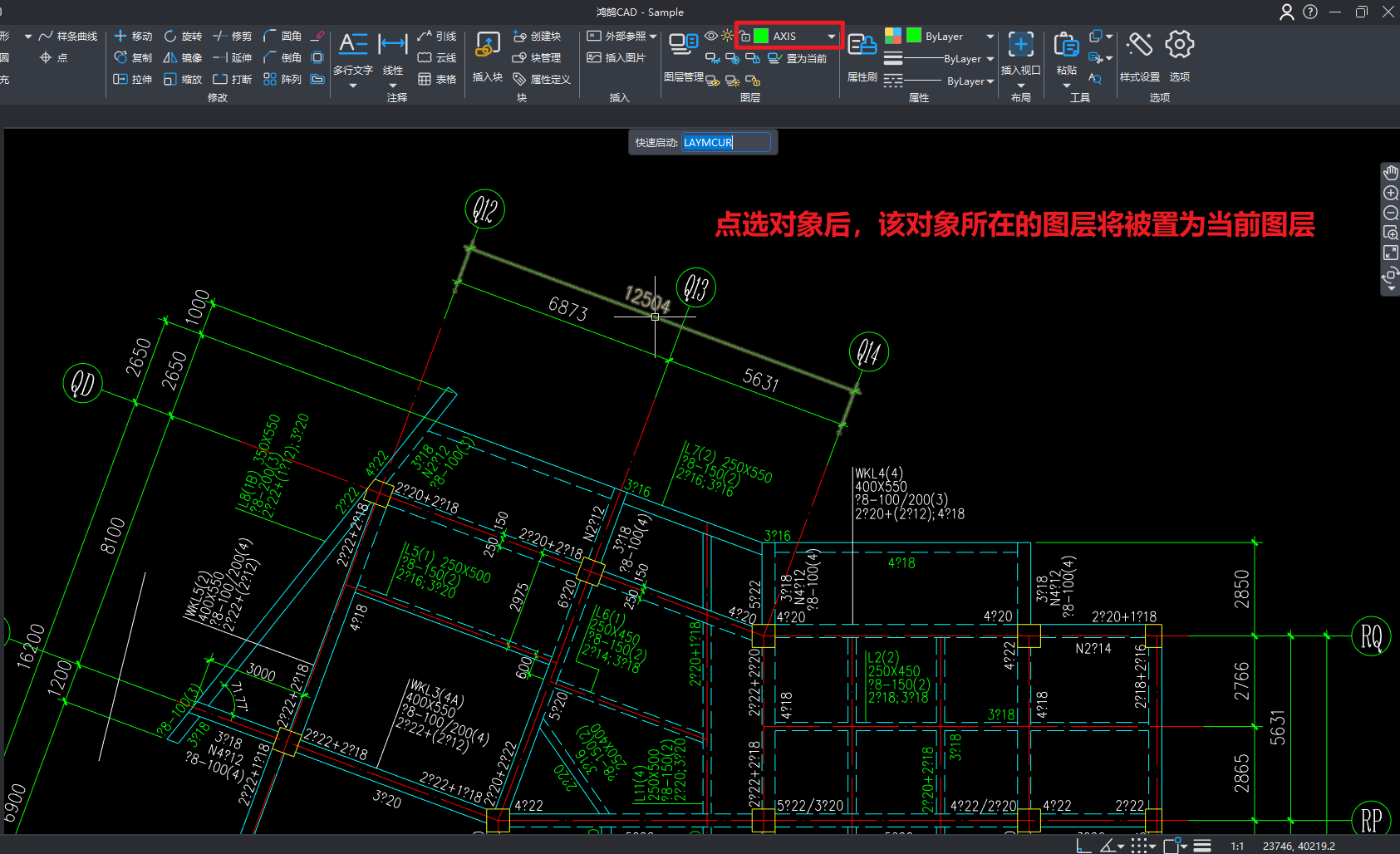

图2-34 “置为当前”操作步骤二
