【鸿鹄CAD用户手册】第二章 绘图基本设置 · 2.4 捕捉控制

在鸿鹄CAD中进行绘图或编辑操作时，如果需要精确地捕捉到已有对象的关键点（例如端点、中点、圆心或交点），确保绘图的绝对准确性，可以使用“捕捉控制”功能。

一、执行方式

绘图区底部状态栏中点击“二维捕捉参考点”。如图2-61所示。

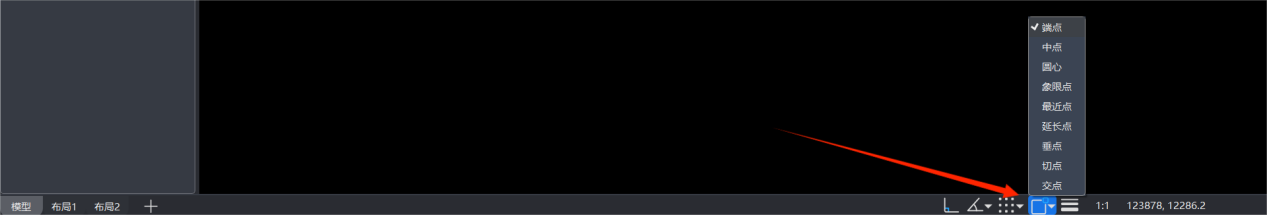

图2-61“捕捉控制”执行方式

二、“捕捉控制”常用模式

“捕捉控制”提供了多种捕捉模式，用于锁定不同类型的几何点。以下是常用捕捉模式的介绍：

端点：捕捉线段、圆弧、多段线线段等的末端点。激活时光标显示为。

中点：捕捉线段或圆弧的中心点。激活时光标显示为。

圆心：捕捉圆、圆弧或椭圆的圆心。激活时光标显示为。

象限点：捕捉圆、圆弧或椭圆在其0度、90度、180度和270度位置上的点。激活时光标显示为。

最近点：捕捉到直线、圆弧或圆等对象的任意最近点上。激活时光标显示为。

延长点：捕捉一条线或圆弧在延长路径上的点。激活时光标显示为。

垂点：捕捉从当前点到目标对象的垂点。激活时光标显示为。

切点：捕捉从当前点到目标对象的切点。激活时光标显示为。

交点：捕捉两个或多个对象的几何交点。激活时光标显示为。

三、“捕捉控制”操作步骤

1.执行命令后，在“二维捕捉参考点”下拉菜单中，可以通过单击开启或关闭对象捕捉模式。若点击一个模式其左侧出现打勾标记，即表示该模式已开启。再次点击该模式，其左侧打勾标记消失，即表示该模式已关闭。如图2-62所示。

注意：

（1）“捕捉控制”功能只有在执行绘图或编辑命令的过程中，当命令提示您“指定点”时才会被激活。

（2）如果需要在绘制过程中临时开启某个捕捉点（即使该模式在状态栏未被勾选），当命令提示“指定点”时，可以单击鼠标右键，从弹出的快捷菜单中选择所需的捕捉模式，如图6-23所示。该模式将仅对本次点击操作临时生效，用于单次精确捕捉。

（3）多个捕捉模式可以同时开启，但开启过多的捕捉模式可能会导致光标在多个点之间跳跃，干扰精确选择。

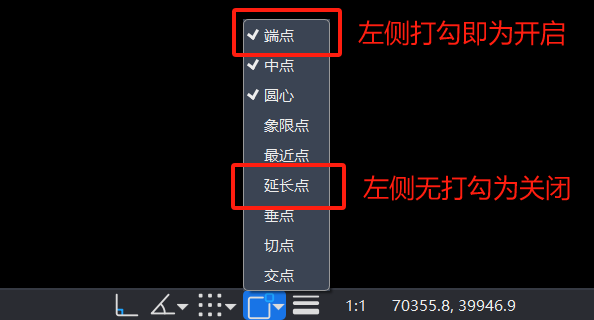

图2-62“捕捉控制”操作步骤

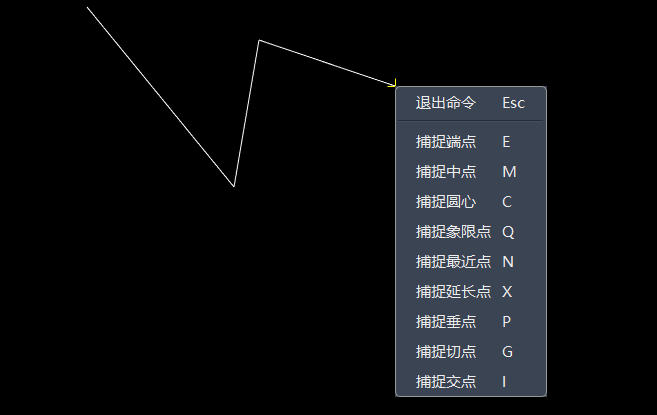

图2-63“捕捉控制”快捷菜单
