【鸿鹄CAD用户手册】第二章 绘图基本设置 · 2.5 动态输入模式切换

在使用鸿鹄CAD执行绘图命令时，如果需要精确地指定点的“坐标”、“长度”或“角度”等不同参数，可以使用“动态输入模式切换”功能。

一、执行方式

“动态输入模式切换”并非一个独立命令，而是在执行其他绘图命令过程中所使用的一种操作方法。在执行特定的绘图命令后，当系统提示您“指定下一点”时，按键盘的向上键（↑）或向下键（↓）切换动态模式。

二、动态输入模式介绍

“动态输入模式切换”功能主要包含以下四种模式，您可以在绘图时循环切换：

（1）长度-长度模式：此模式用于锁定线段的横向长度（X方向增量）和纵向长度（Y方向增量）。

（2）长度-角度模式：此模式用于锁定线段的总长度及其与X轴正方向的夹角。

（3）长度-相对角度模式：此模式仅在执行“多段线”命令时可用。它用于锁定当前线段的长度，以及该线段与上一段线段的相对夹角。

（4）坐标模式：此模式下可以直接在动态输入框输入下一指定点的绝对坐标。

三、操作步骤

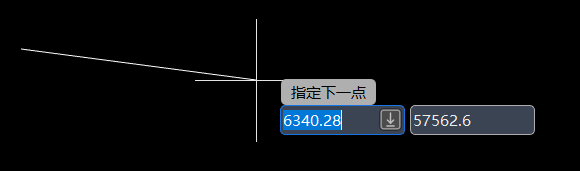

1.首先，执行一个支持本功能的绘图命令，此处以“直线”为例。指定第一个点之后，系统会提示您“指定下一点”，如图2-63所示。

图2-63 “动态输入模式切换”操作步骤一

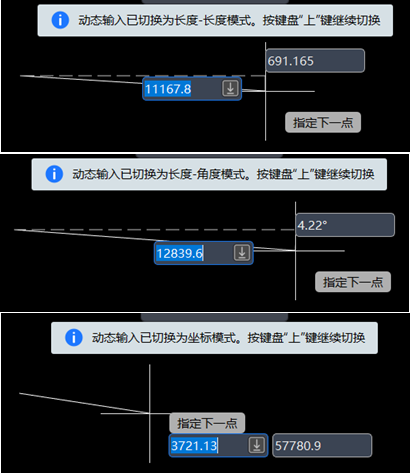

2.此时，按键盘的向上键（↑）或向下键（↓），每按一次，绘图区顶部将显示提示框，说明当前已切换的模式。如图2-64所示。在切换到您需要的模式时停止按键，然后输入数值按回车键确认。系统将接受您的输入并提示您指定下一个参数。

图2-64 “动态输入模式切换”操作步骤二

注意：

（1）“动态输入模式切换”功能一般在绘制类功能中有效。例如“直线”、“多段线”、“圆弧”等。

（2）可切换的模式类型取决于当前正在执行的命令。
