第3章 绘图

章节导语

所有的图形都是由基本的几何对象绘制而成，每张完整的工程图都是从新建基本的几何对象开始，如点、线、圆、弧和矩形等。在鸿鹄CAD中，常用的绘图命令有：多段线、圆、点和多边形等。这些基本绘图命令是绘制和编辑图形的基础。

学习绘制基本的几何对象是学习使用鸿鹄CAD 软件过程中非常重要的一个环节，只有熟悉了基本对象的创建方式，才能学习更深入的使用。

完成本章节学习您可掌握以下核心能力：

1.几何对象的创建方法

2.基础命令的快捷键使用

内容全景

• 直线
• 多段线
• 圆
• 圆弧
• 正多边形
• 矩形
• 椭圆
• 填充
• 样条曲线
• 点

3.1直线

在工程制图中，直线是最基础的几何元素——所有图形均由直线参与组合构成，复杂如机械零件的轮廓、建筑结构的框架；简单如三角形的绘制等。在使用鸿鹄CAD进行绘制的时候，执行“直线（LINE）”命令，可以从起点到终点，以矢量定义方式实现精准绘制一条或多条线段。

一、“直线”功能的执行方式

方式一：顶部功能栏左侧—“绘制”命令面板--直线按钮，如图3-1所示

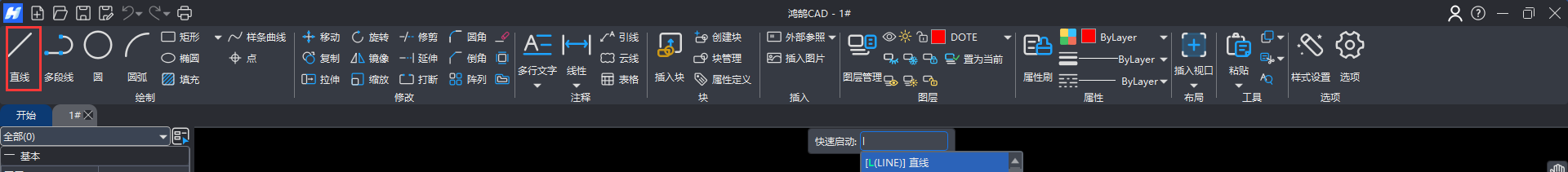

图3-1 “直线”方式一

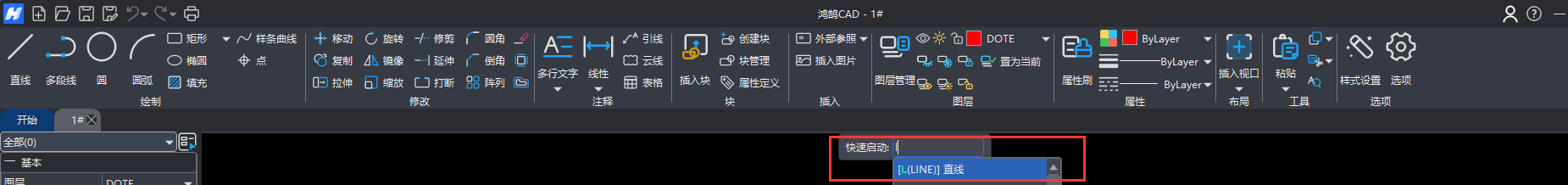

方式二：顶部中间“快速启动”命令区输入“LINE”或者“L”或者“直线”，如图3-2所示

图3-2 “直线”方式二

二、操作步骤

1.点击“直线”按钮，如图3-3所示，左键单击选择一个指定的起点，移动鼠标，单击指定第二点确定终点。如图3-3所示。

注意：

（1）操作过程中，输入U撤销前一步操作，输入C闭合图形（ C命令可以将线段接回起点，形成封闭的区域）。

（2） 执行“直线（LINE）”命令，第一点不指定任何点而直接按回车或空格键，此时会自动选取上一次图形最后一点，当成线段起点来继续绘制。“放弃(U)”命令若连续使用，则按绘制线段顺序的逆序逐个删除所绘线段，直到离开LINE命令。

（3）起始点可以通过左键点击确定，也可以输入坐标（如（0，0））来确定。

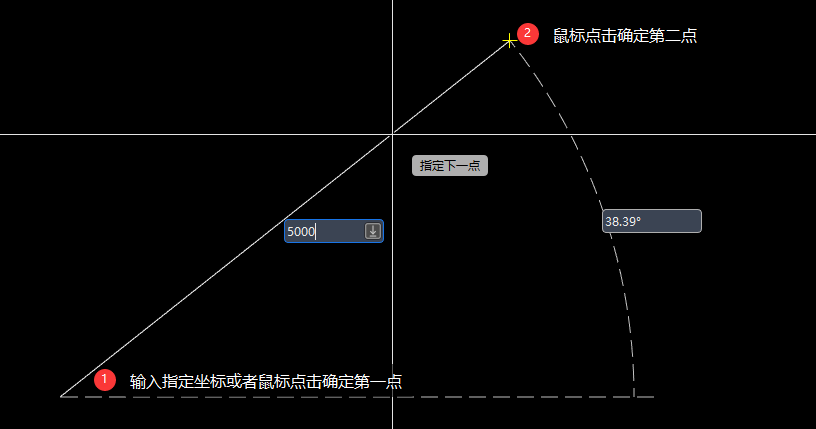

图3-3 “直线”操作步骤一

2. 输入指定长度数值（如100）和角度（如30），按“Enter”完成确定第二点。按“Tab”键可以在长度输入框与角度框间切换，如图3-4所示。

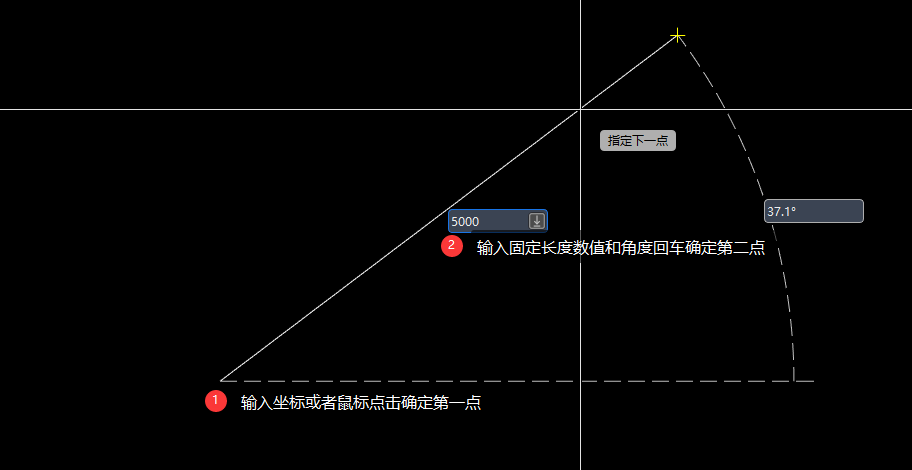

图3-4 “直线”操作步骤二

注意：

（1）线段绘制完成后可以按回车、空格键或者“Esc”键结束“LINE”命令，也可通过右键快捷菜单选择“Esc退出命令”来结束LINE命令。

（2）“直线（LINE）”命令可以创建一条或多条线段，线段只是看起来是连接在一起的，但是彼此是没关联且独立的对象。

3.2多段线

在鸿鹄CAD体系中，“多段线（PLINE）”命令是连接基础几何与复杂设计的桥梁。作为直线命令的进阶工具，它通过【连续折线+圆弧】的复合结构，实现了从简单线段到复杂轮廓的智能转换。这种特性使其成为建筑平面图、地形等高线、机械零件轮廓等场景的关键绘制命令。

一、“多段线”功能的执行方式

方式一：点击顶部功能栏左侧--绘图命令面板—多段线按钮，如图3-5所示

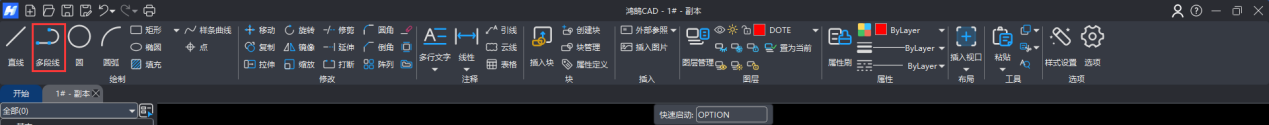

图3-5 “多段线”方式一

方式二：顶部中间“快速启动”命令区输入“PLINE”或者“PL”或者“多段线”，如图3-6所示

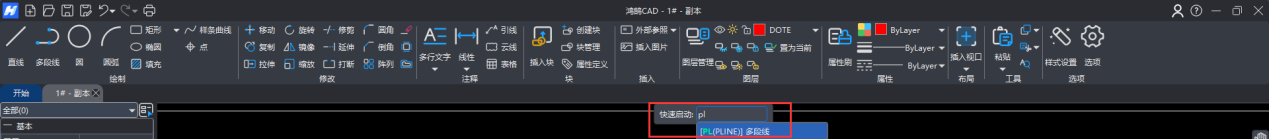

图3-6 “多段线”方式二

二、功能栏含义

点击“多段线”按钮，此时上方“快速启动”命令区会出现如图3-7所示的小窗口。

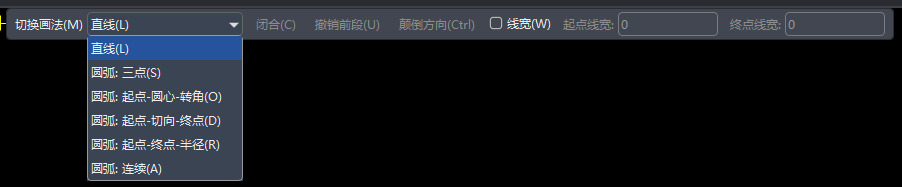

图3-7“多段线”编辑窗口

各个小窗口的含义如下：

默认选择直线开始绘制，点击“切换画法（M）”后面的下拉按钮，点击下列的圆弧选项，可切换成不同画法的圆弧，作为起始点和联系点都可随时进行切换。

当绘制两条直线以上时，点击“闭合（C）”，可以自动生成封闭区域。

绘制过程中，点击“撤销前段（U）”，则按绘制线段顺序的逆序逐个删除所绘线段，直到退至绘制的起点位置。

在选择绘制圆弧时，除了三点式绘制之外，点击“颠倒方向（CTRL）”按钮，可以改变圆弧的绘制方向。

点击“线宽（W）”按钮，可以设置线条的起点线宽和终点线宽。

三、操作步骤

1.点击“多段线”按钮，左键单击选择一个指定的起点（也可以输入坐标如（0，0）来确定），移动鼠标到指定位置，单击确定第二点位置，再次移动鼠标到相应位置单击，确定折点，连续操作即可绘制多段线。且操作过程中可以随时“切换画法（M）”，切换成圆弧/直线，继续绘制。如图3-8、3-9所示。

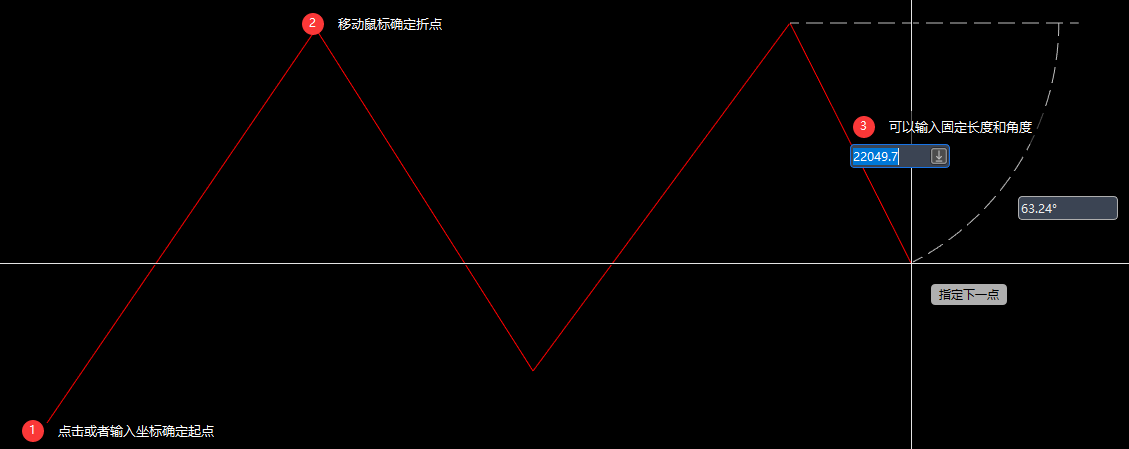

图3-8“多段线”操作步骤一

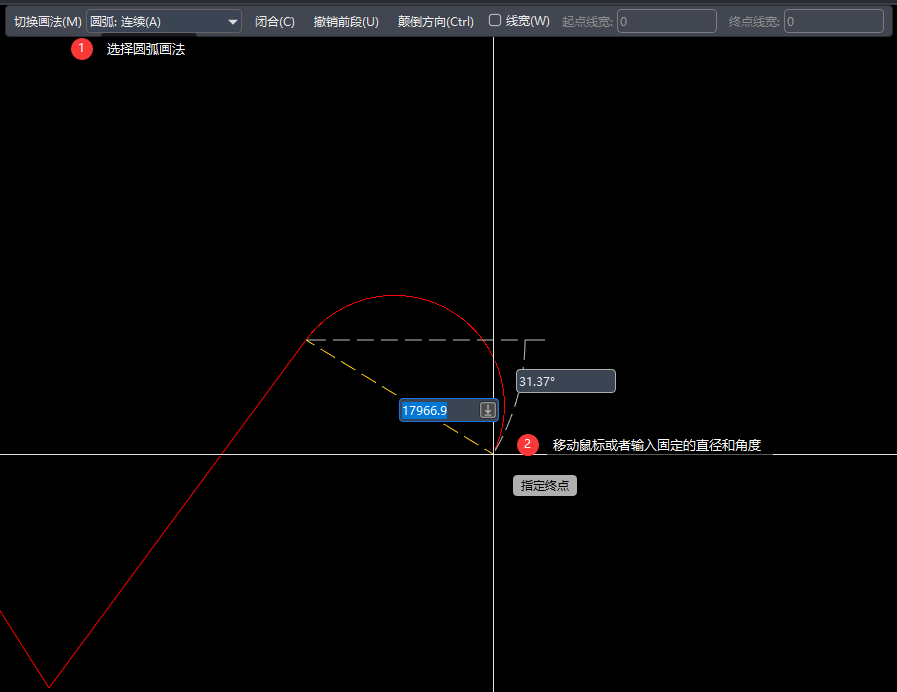

图3-9 “多段线”作步骤二---切换圆弧画法

注意：

（1）连续绘制直线时，任何直线段都可以直接输入长度和角度。
