第4章 编辑命令

章节导语

在前一章节中，我们已掌握了对基础的几何图形的绘制功能，这些功能是绘图的起点。而在实际工作绘图中，对已有图形的二次编辑同样是不可或缺的环节。因此本章将重点讲解对已绘制图形的编辑与修改技巧。涵盖移动、复制、旋转、缩放等核心操作，通过系统学习这些基本的修改操作，可以帮助您灵活应对各类修改场景，显著提升绘图效率与灵活性。

内容全景

• 移动
• 复制
• 旋转
• 镜像
• 修剪
• 延伸
• 拉伸
• 缩放
• 打断
• 圆角
• 倒角
• 阵列
• 删除
• 分解
• 偏移
• 夹点编辑

4.1 移动

在使用鸿鹄CAD进行绘制的时候，如果需要调整图纸中某个局部图形的位置，就可以使用“移动”（MOVE）的功能。移动的功能可以将图形按照指定的点精准调整到另一个点，改变的是图形与图形之间的相对距离。

一、“移动”功能的执行方式

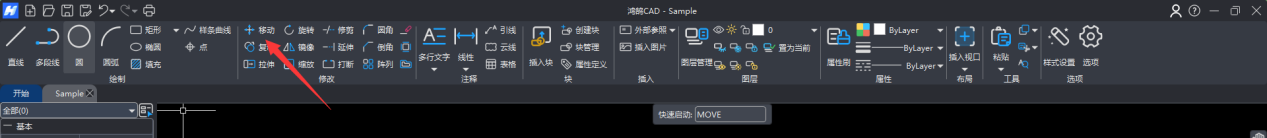

方式一：顶部工具栏左侧，如图4-1所示

图4-1 “移动”方式一

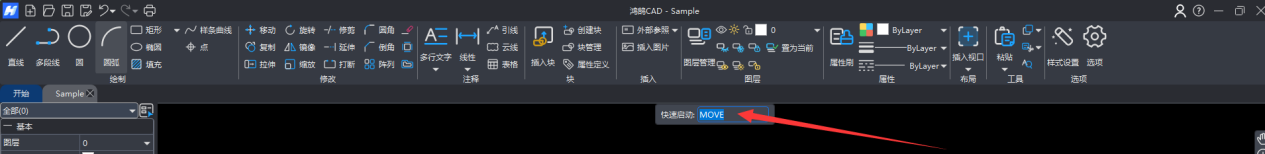

方式二：顶部中间“快速启动”命令区输入“MOVE”或者“M”或者“移动”，如图4-2所示

图4-2 “移动”方式二

二、操作步骤

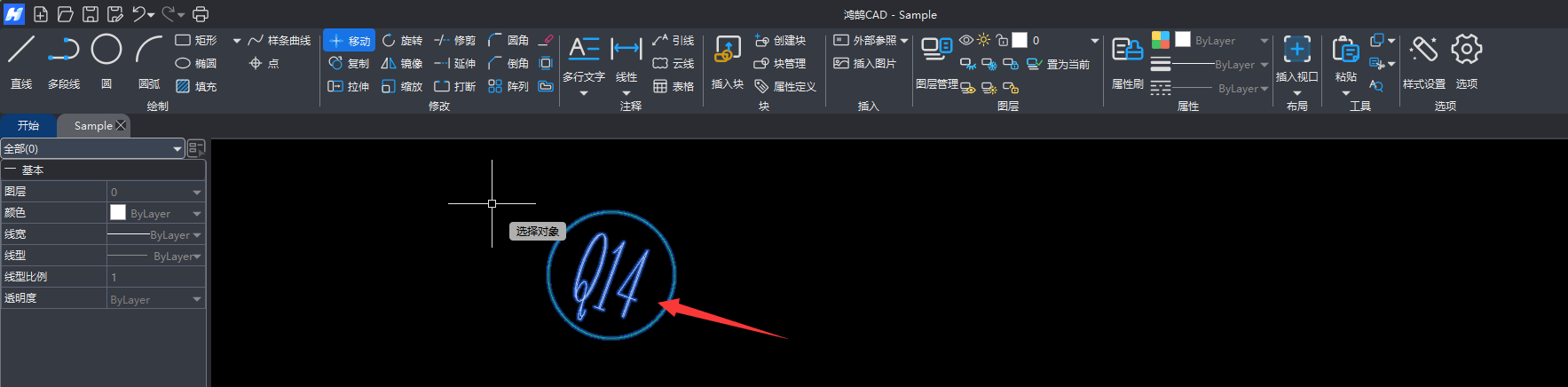

1.点击“移动”按钮，鼠标左键点选或框选需要移动的图元，鼠标右键或空格键确认选择。如图4-3所示。

注意事项：

（1）被选中的图形会变成蓝色。

（2）右键确认选择前，可以继续选择需要移动的图元，框选或点选多个图元后可以批量移动。

图4-3 “移动”操作步骤一

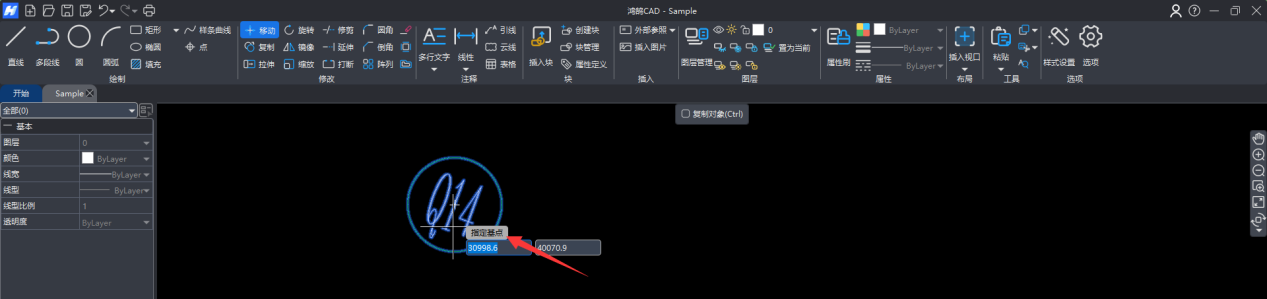

2.确定选择后，指定需要移动的基点，根据基点移动图元。如图4-4所示。

图4-4 “移动”操作步骤二

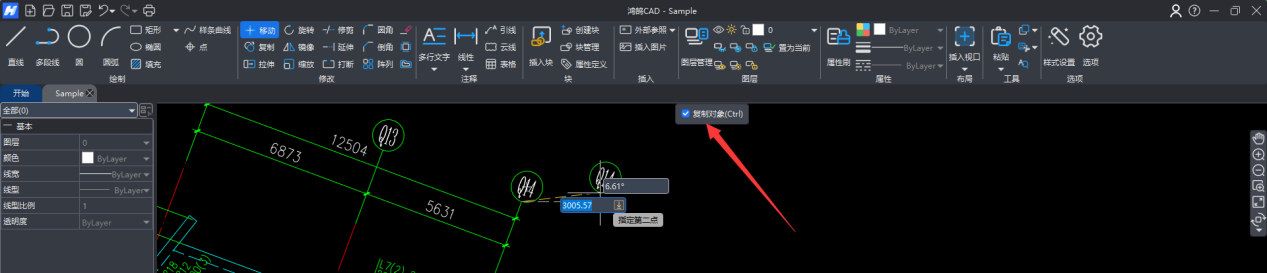

3.如果需要保留移动前的图形，可以选中顶部中间的“复制对象（Ctrl）”，再进行移动。如图4-5所示。

图4-5 “移动”操作步骤三

4.2 复制

在画图的过程中，我们时常会碰到一张图纸内存在多个重复图形的情况。通常我们可以采用同样的图形来表示,在这种情况下就可以用“复制”（COPY）的功能。使用复制功能,可以快速地创建相同的图形，自由调整其与原图形之间的相对位置，精准控制间距，减少重复绘制的工作量，提升绘图效率。

一、“复制”功能的执行方式

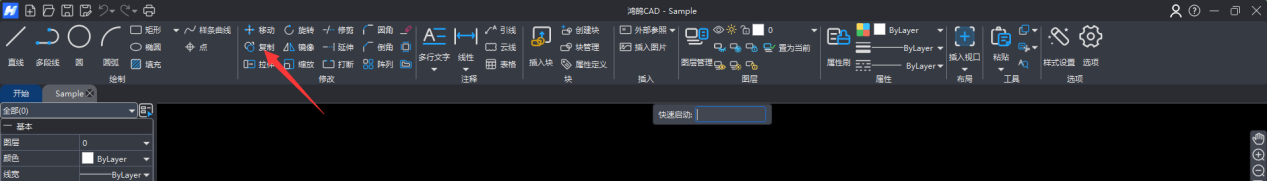

方式一：顶部工具栏左侧，如图4-6所示

图4-6 “复制”方式一

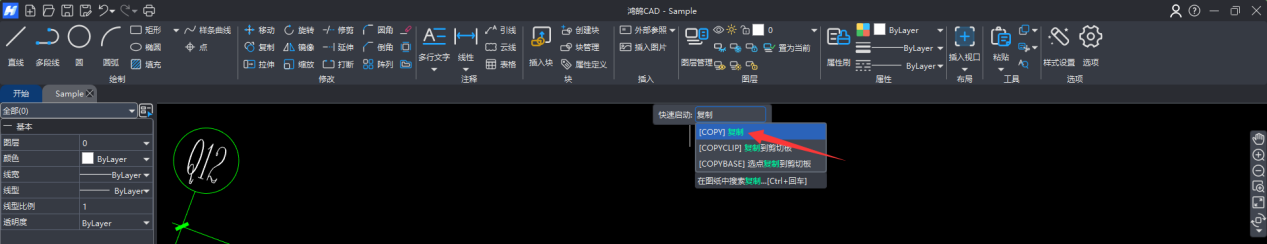

方式二：顶部中间“快速启动”命令区输入“COPY”或者“CO”或者“复制”，如图4-7所示

图4-7 “复制”方式二

二、操作步骤

1.点击“复制”按钮，鼠标左键点选或框选需要复制的图元，鼠标右键或空格键确认选择。如图4-8所示

图4-8 “复制”操作步骤一

注意：

（1）选择复制的内容时有点选和框选2种方式，框选时多选了不需要的内容，可以按住shift键，然后点击不需要的图元即可取消选择。

（2）框选的时候从左往右框选即正选需要完全选中目标图元，从右往左框选即反选仅需选中图元的一部分即可。

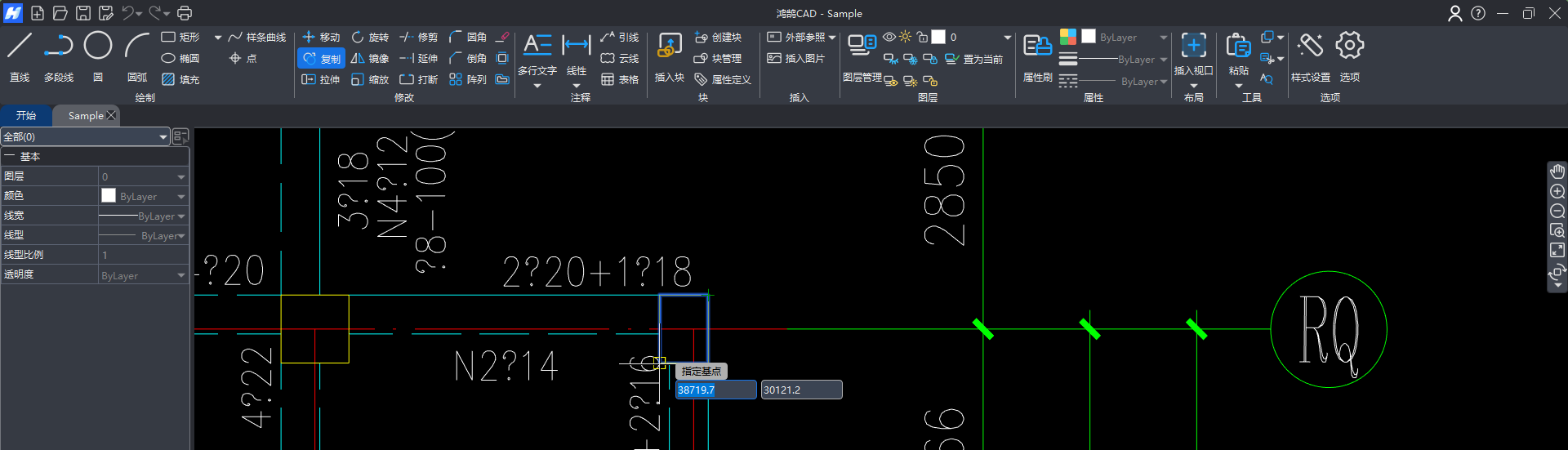

2.确定选择后，指定需要复制的基点，左键单击可选择基点，也可以通过输入坐标选择需要复制的基点（按Tab键切换坐标输入框，分别输入X和Y坐标，按回车键完成）。如图4-9所示。

图4-9 “复制”操作步骤二

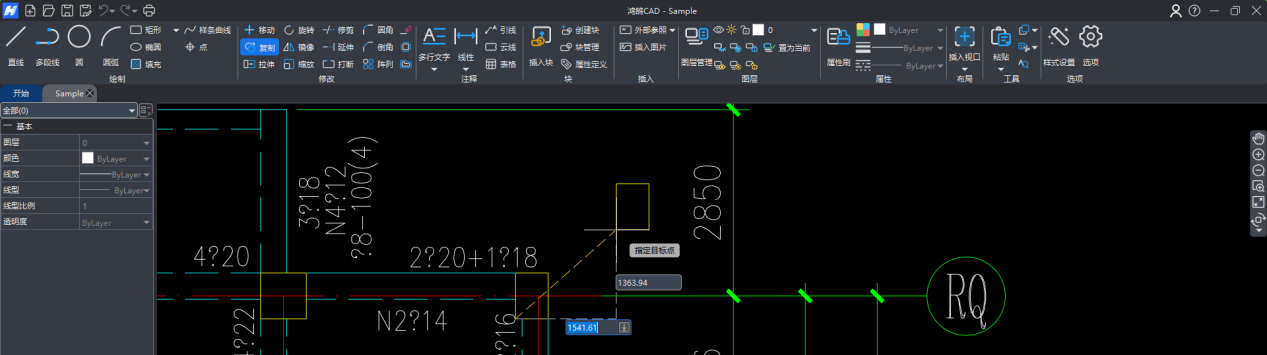

3.在需要粘贴的位置点击鼠标左键即可完成复制。如图4-10所示。

图4-10 “复制”操作步骤三
