7.7 折弯

当圆或圆弧的尺寸非常大，其圆心位于图纸范围之外，或者位于其他图形的密集区域不便表达时，可以使用“折弯”标注。它可以在一个更方便的位置指定一个替代圆心来创建半径标注，并在尺寸线上生成一个“Z”字形的折弯符号。

一、“折弯”功能的执行方式

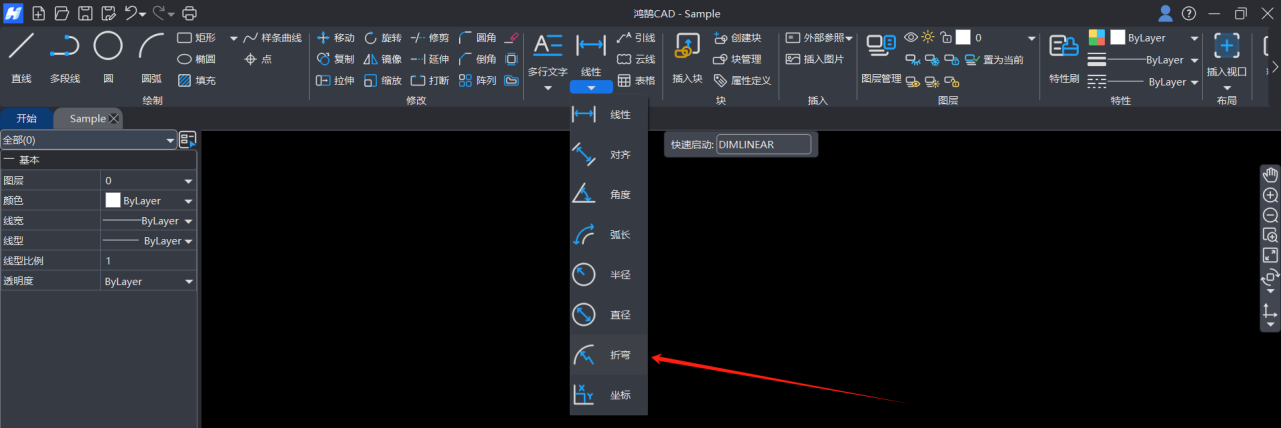

方式一：顶部工具栏“注释”菜单中，从下拉菜单中选择“折弯”，如图7-23所示。

图7-23 “折弯”方式一

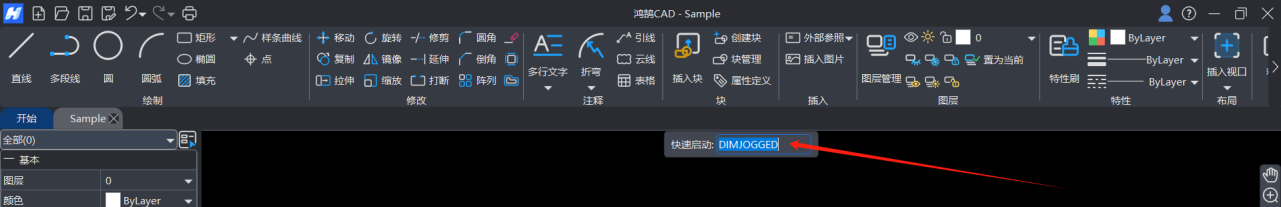

方式二：顶部中间“快速启动”命令区输入“DIMJOGGED”或者“折弯”，如图7-24所示。

图7-24“折弯”方式二

二、操作步骤

1.执行“折弯标注”命令；

2.在顶部中间的动态输入框中选择标注样式，“折弯”可选的标注样式与“半径”和“直径”相同；

3.从图上选择要标注的对象，可选择圆或圆弧；

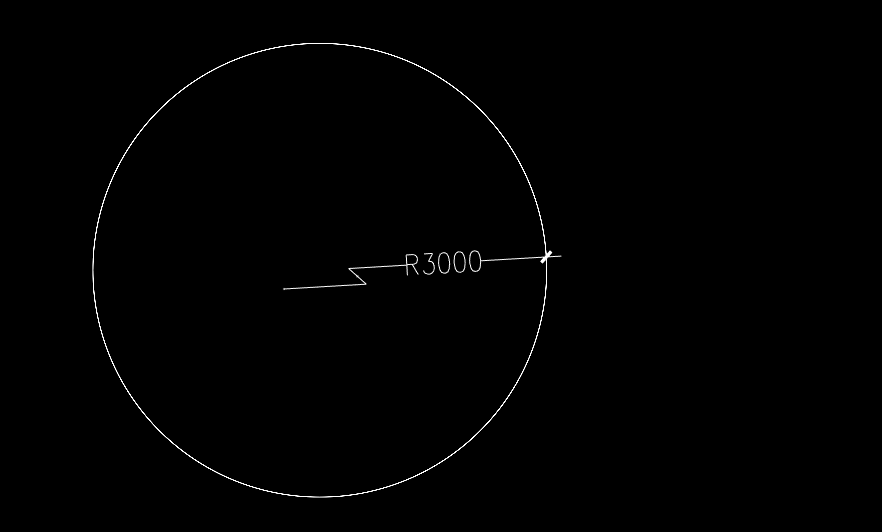

4.根据命令行提示，在图上依次指定标注起点、标注线位置和折弯位置，单击鼠标左键确认完成标注，如图7-25所示。

图7-25 “折弯”操作步骤4

7.8 坐标

“坐标”标注用于标注特征点相对于坐标系原点的X或Y坐标值，常用于在工程图中精确表达平面位置、高度和结构关系等。它不测量对象间的距离，而是直接显示该点在当前坐标系下的绝对坐标。

一、“坐标”功能的执行方式

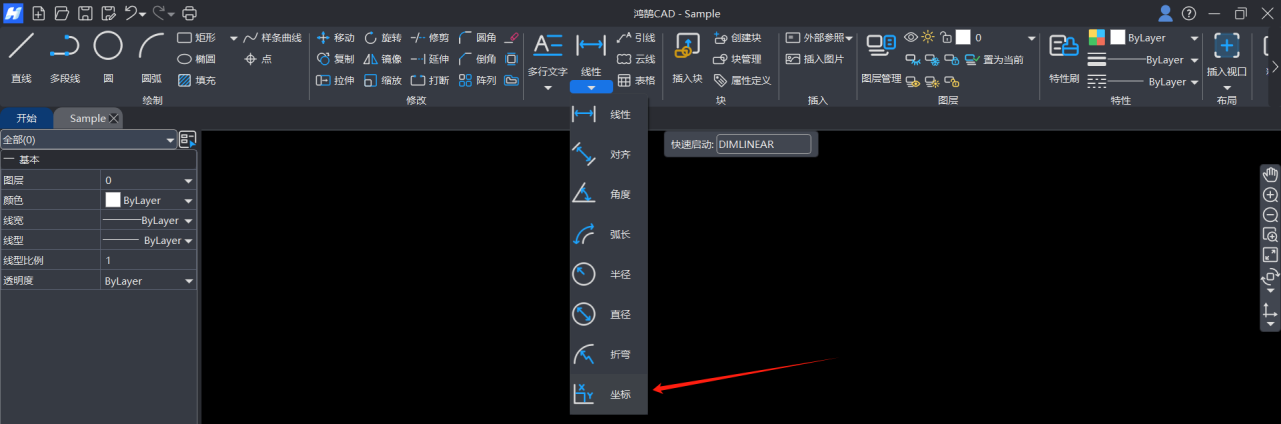

方式一：顶部工具栏“注释”菜单中，从下拉菜单中选择“坐标”，如图7-26所示。

图7-26 “坐标”方式一

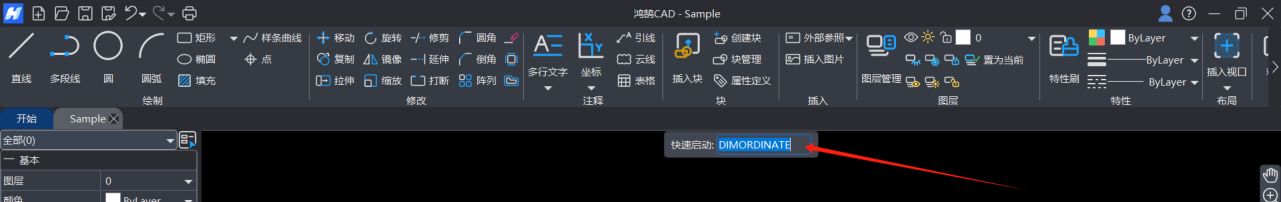

方式二：顶部中间“快速启动”命令区输入“DIMORDINATE”或者“坐标”，如图7-27所示。

图7-27“坐标”方式二

二、操作步骤

1.执行“坐标标注”命令；

2.在顶部中间的动态输入框中选择标注样式；

3.在图上单击需要标注的点，为确保精度，建议启用二维捕捉参考点功能，以便精确拾取圆心、端点、交点等关键位置；

4.选好需要标注的点后，拖动光标指定引线端点。系统会根据光标的拖动方向自动判断是标注X坐标还是Y坐标。当主要沿水平方向拖动光标时，软件将标注该点的Y坐标。当主要沿垂直方向拖动光标时，软件将标注该点的X坐标；

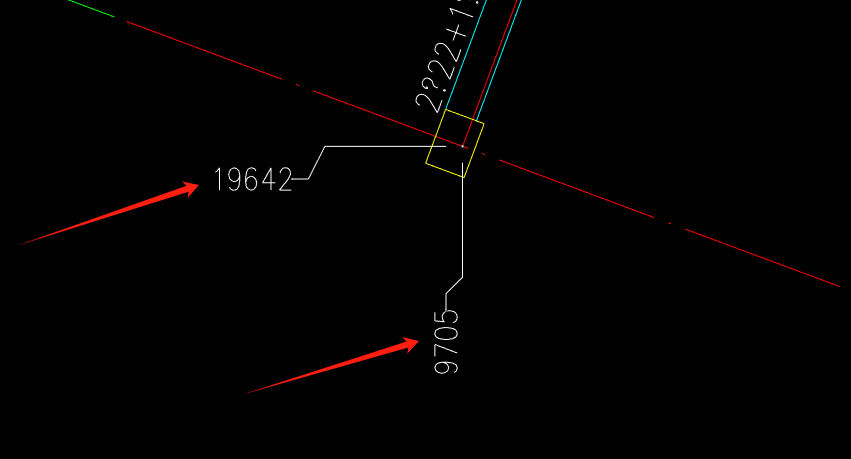

5.在合适的位置单击鼠标左键即可放置尺寸线与坐标文字，完成标注，如图7-28所示。

图7-28 “坐标”的两种标注结果

7.9 引线

“引线”功能用于创建指引线，将注释信息直接连接到图形上的特定位置。通过“引线”功能可以添加文字说明或插入预设的块作为标注内容。

一、“引线”功能的执行方式

方式一：顶部工具栏“注释”菜单中，从下拉菜单中选择“引线”，如图7-29所示。

图7-29 “引线”方式一

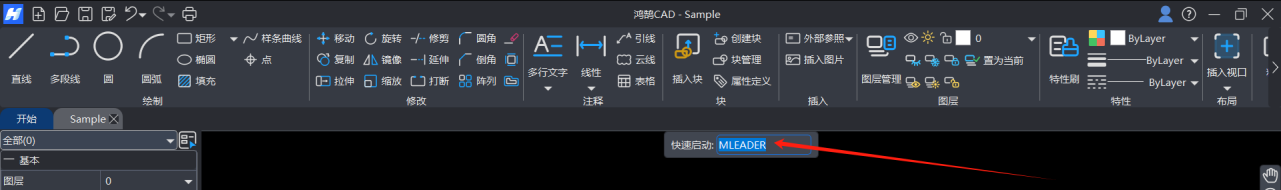

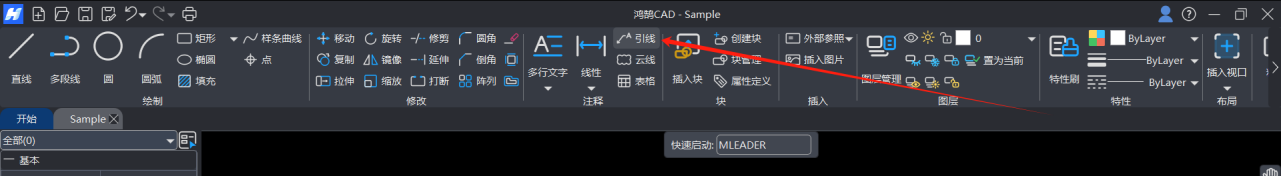

方式二：顶部中间“快速启动”命令区输入“MLEADER”或者“引线”，如图7-30所示。

图7-30“引线”方式二

二、 操作步骤

（一）带文字引线

1. 执行“引线”命令；

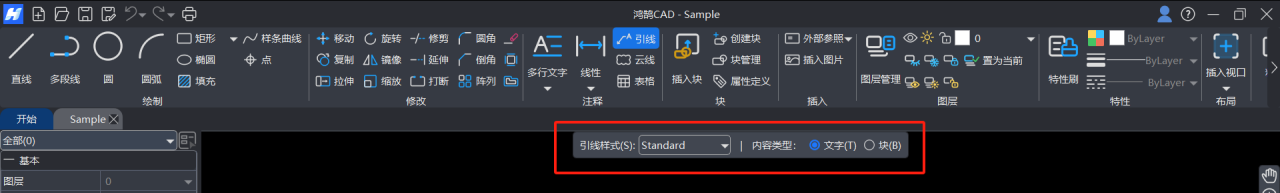

2. 在顶部中间的动态输入框中选择“引线样式”，如图7-31所示。将“内容类型”设置为“文字(T)；

图7-31“带文字引线”操作步骤2

3. 在图上单击鼠标左键以指定引线的起始点（即需要被说明的特征点）；

4. 移动光标，在合适的位置再次单击以指定引线的结束点，此处将是文字的插入基点；

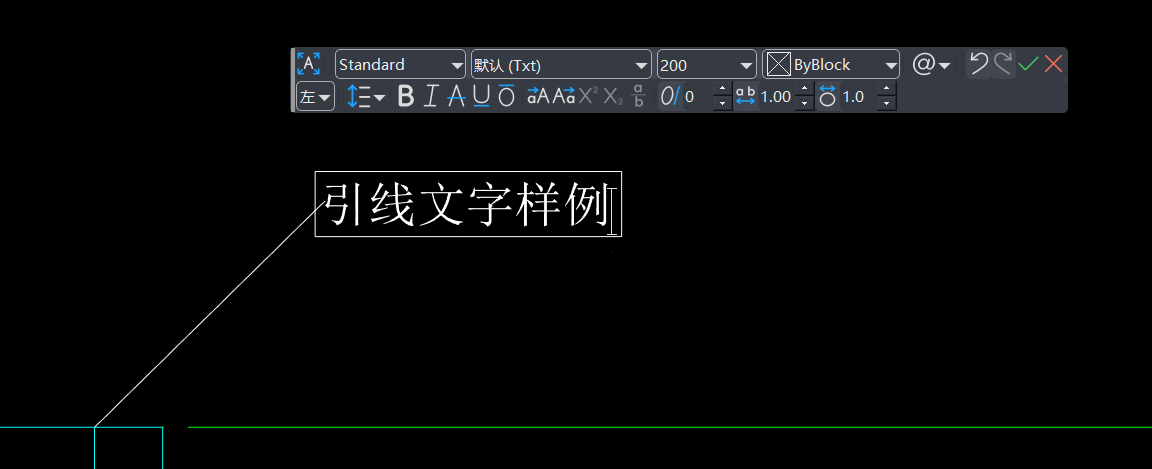

5. 指定引线的结束点之后，系统将提示您输入文字，可以根据需要在弹出的动态输入框中修改文字的样式，如图7-32所示。输入文字后按回车键确认即可完成带文字引线的创建。

图7-32“带文字引线”操作步骤5

（二）带块引线

1. 执行“引线”命令；

2. 在顶部中间的动态输入框中选择“引线样式”，将“内容类型”设置为“块(B)”

3. 在图上单击鼠标左键以指定引线的起始点（即需要被说明的特征点）；

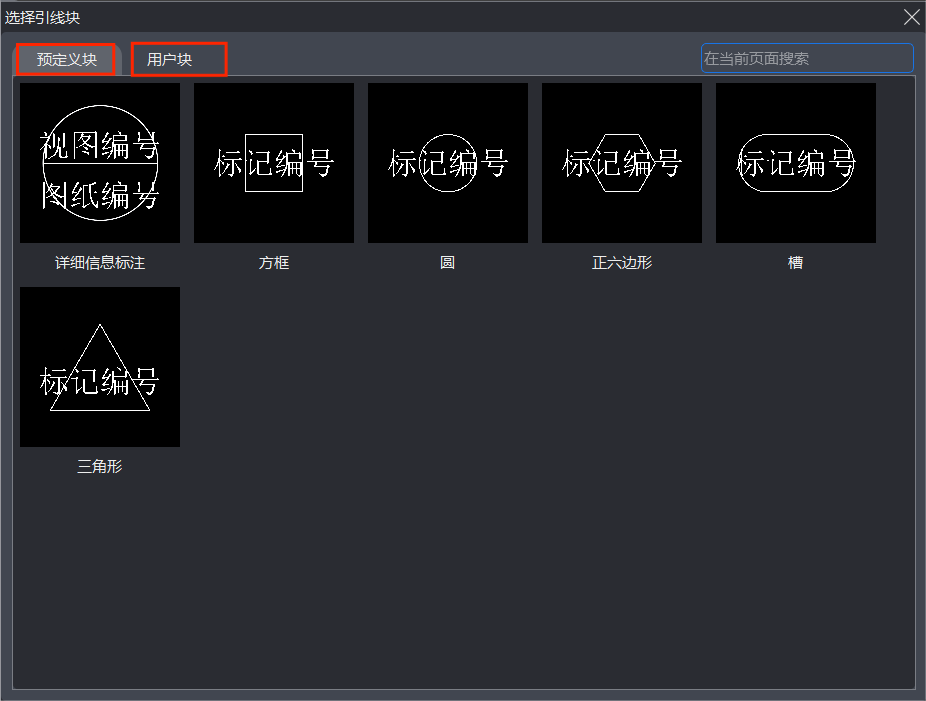

4. 系统弹出“选择引线块”对话框，如图7-33所示。“预定义块”选项卡提供系统内置的常用符号，“用户块”选项卡则显示当前图纸中所有自定义的图块。在框内选择需要插入的“块”，点击鼠标左键确认。

图7-33“带块引线”操作步骤4

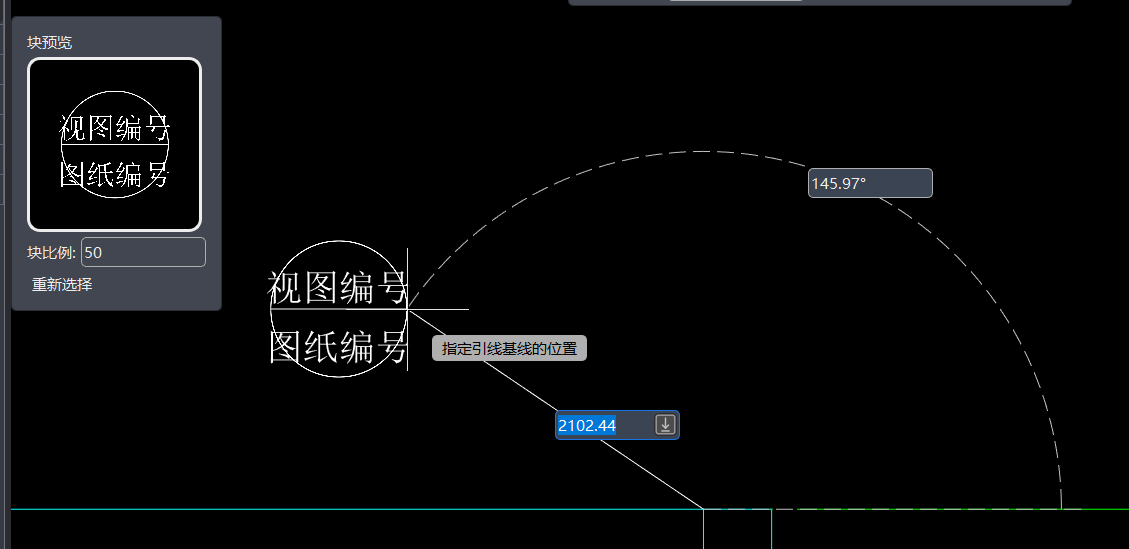

5. 在对话框中选定块后，页面自动返回绘图区，此时左侧弹出块预览对话框，可以在此处更改块比例或重新选择需要插入的块。继续移动光标，在合适的位置再次单击以指定引线的结束点，此处将是块的插入基点，如图7-34所示；

 图7-34“带块引线”操作步骤5

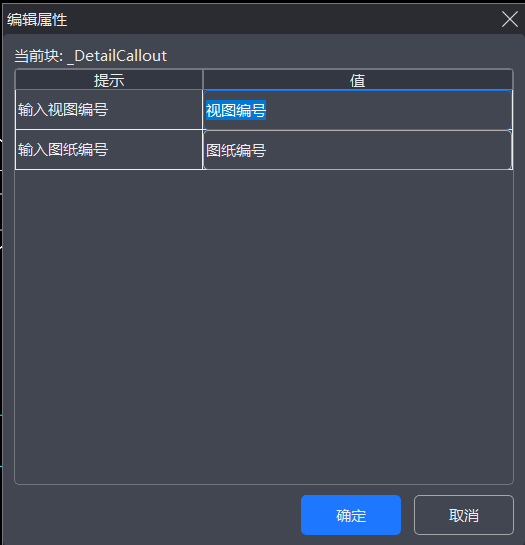

6. 指定引线的结束点后，系统弹出“编辑属性”对话框，如图7-35所示。根据提示修改块的值，点击确定后完成带块引线的创建。

图7-35“带块引线”操作步骤6

7.10 云线

“云线”是一种由连续圆弧组成的多段线，外观形似云朵。“云线”的主要作用是圈出显示图纸中已修改的内容，以便审阅者能够快速定位到图纸变更的区域，是版本迭代与协同工作中非常实用的工具。

一、“云线”功能的执行方式

方式一：顶部工具栏“注释”菜单中，选择“云线”，如图7-36所示。

图7-36 “云线”方式一

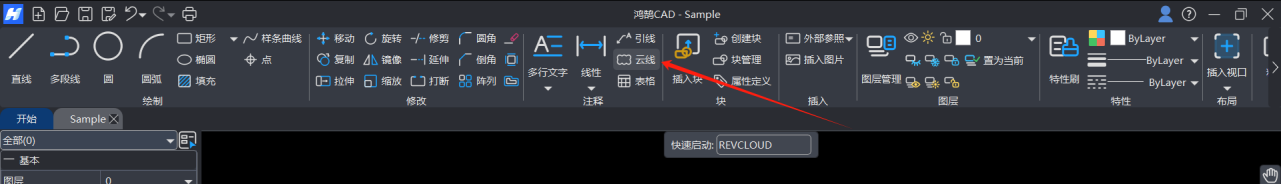

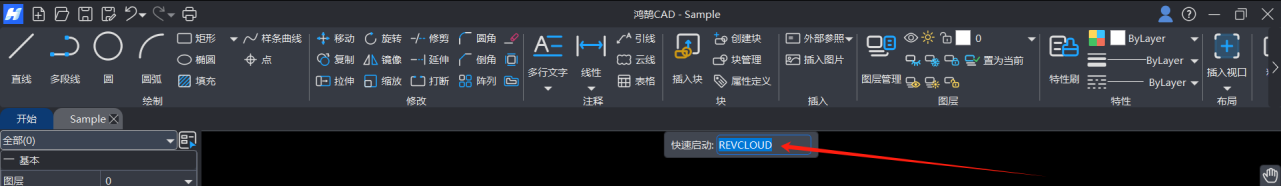

方式二：顶部中间“快速启动”命令区输入“REVCLOUD”或者“云线”，如图7-37所示。

 图7-37“云线”方式二

二、 操作步骤

1. 执行“云线”命令；

2. 执行命令后，根据需要在顶部中间的动态输入框切换画法为“矩形云线（R）”或“多边形云线（P）”；

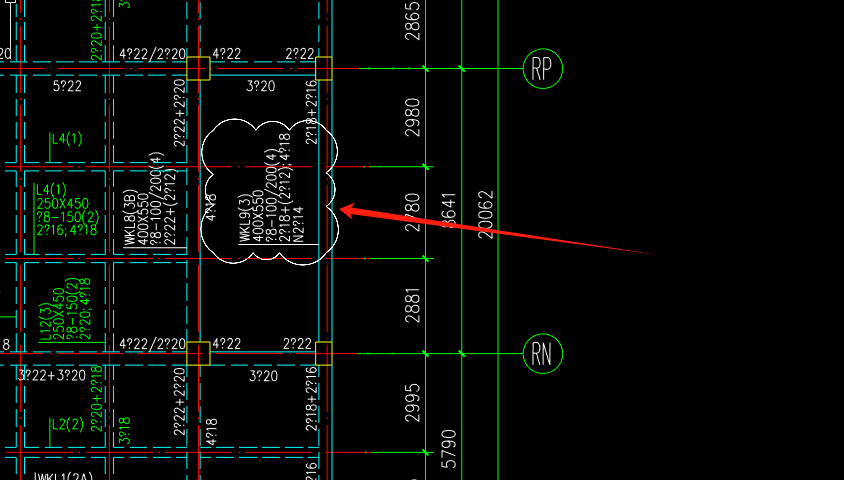

3. 根据所选画法，在图上圈定修订区域。若画法为“矩形云线（R）”，在图上依次单击指定矩形的两个对角点，即可完成云线创建。若画法为“多边形云线（P）”，则在需要圈出的区域周围依次单击指定顶点，绘制完成后按回车键，系统将自动闭合云线，完成创建。如图7-38所示。

 图7-38“云线”操作步骤4
