第8章 布局与视口

章节导语

布局是图纸空间环境，一个布局就是一张图纸。鸿鹄CAD允许将整个项目的设计图纸放在同一个文件中，包含设计草图和各类专业图纸。通过布局空间的虚拟纸张概念，您可自由定义多个独立视口，每个视口对应不同比例、不同区域或专业图纸的精准定位。

内容全景

• 插入视口
• 裁剪视口
• 视口在位编辑
• 视口全屏编辑
• 视口的图层管理
• 在布局中绘制标注

8.1 插入视口

在鸿鹄CAD中，布局中的视口可以是任意形状的，可以根据需要在一个布局中创建多个新的视口，每个视口显示图形的不同方位，以便清楚、全面地描述模型空间图形的形状与大小。

创建视口的方式有多种。在一个布局中，视口可以是均等的矩形，平铺在图纸上；也可以根据需要，有特定的形状，并放到指定位置。

一、“插入视口”功能的执行方式

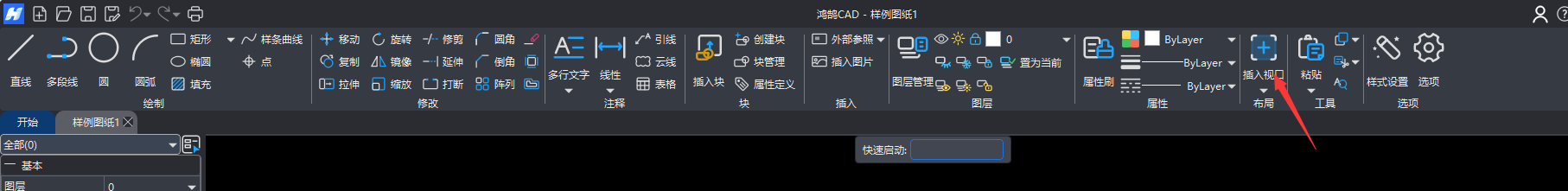

方式一：顶部工具栏右侧，如图8-1所示

图8-1 “插入视口”方式一

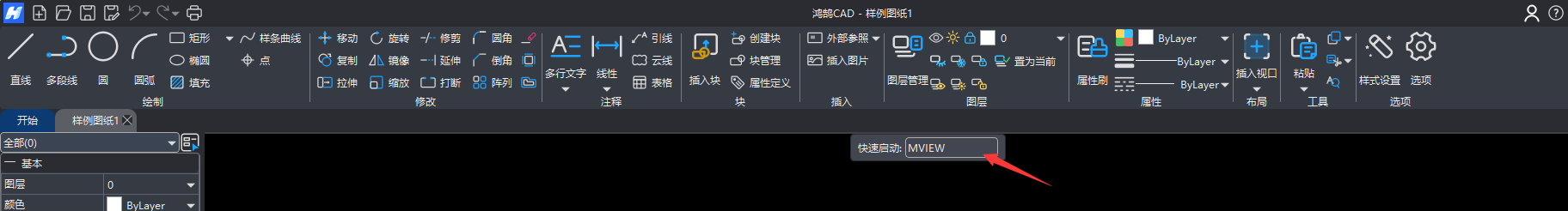

方式二：顶部中间“快速启动”命令区输入“MVIEW”或者“MV”或者“插入视口”，如图8-2所示

图8-2 “插入视口”方式二

二、操作步骤

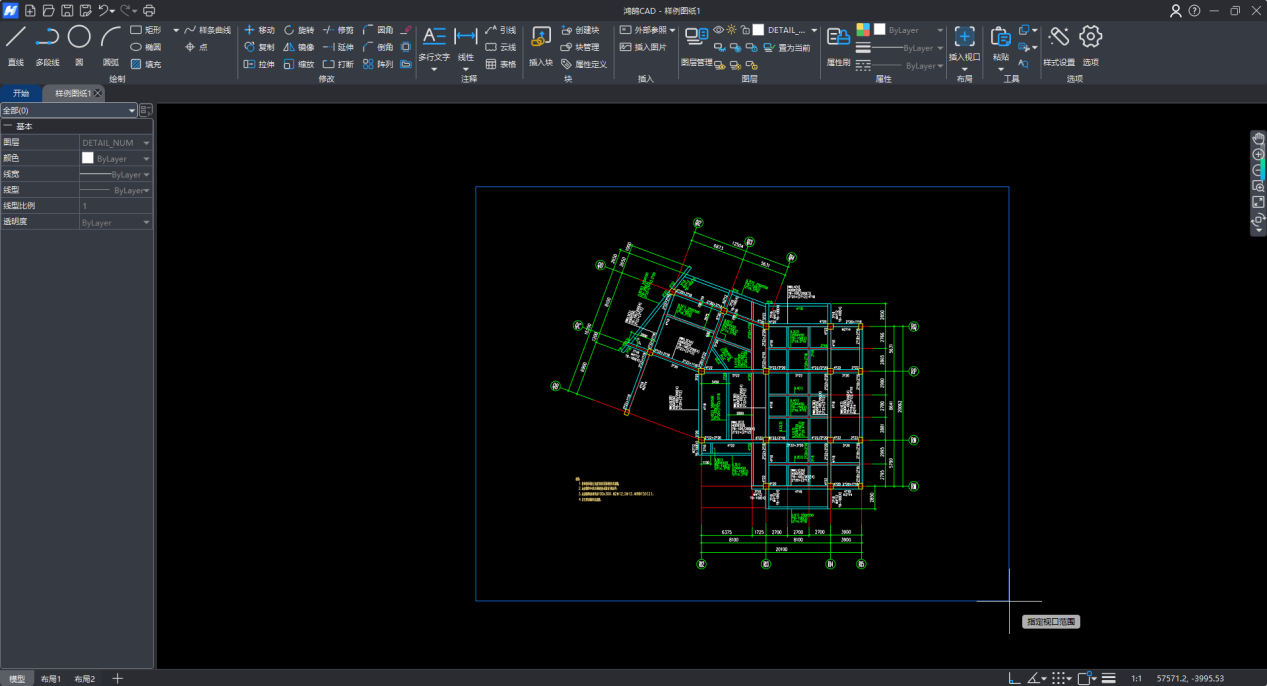

1.图纸切换到布局图，点击“插入视口”按钮，在模型图中，鼠标左键框选图元，指定视口范围。如图8-3所示

图8-3 “插入视口”操作步骤一

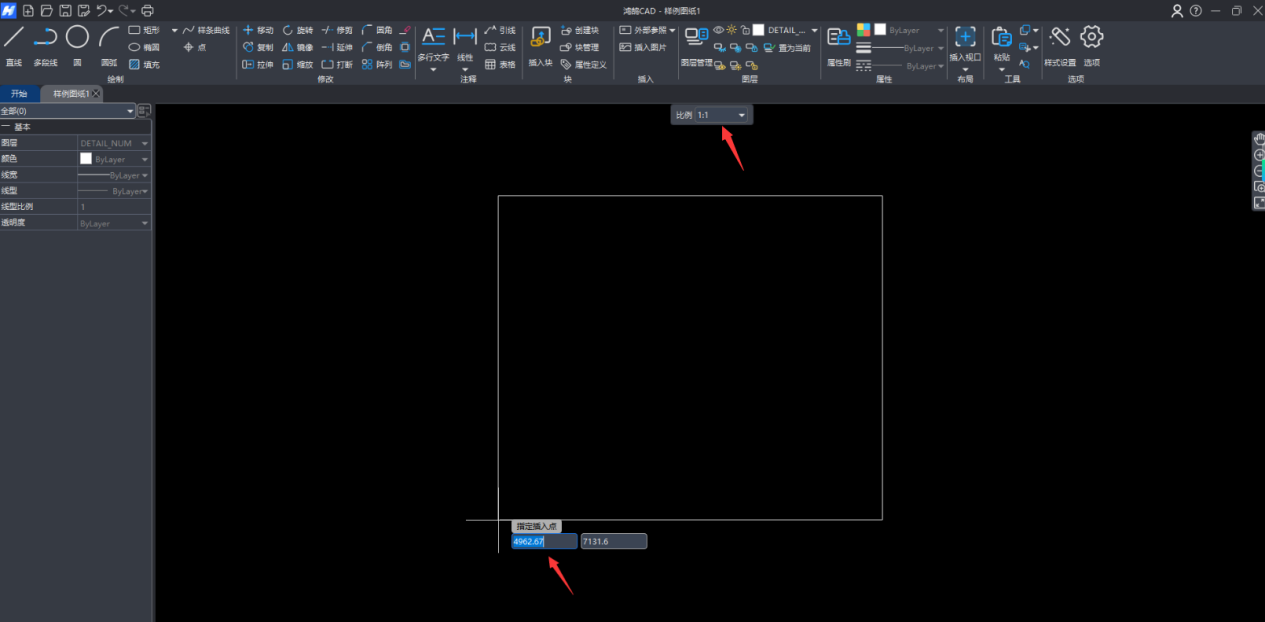

2.确定选择后，在布局图中，插入视口前，先将图纸比例调整成您需要的比例，再左键指定插入点，或者输入坐标指定插入点。如图8-4所示。

图8-4 “插入视口”操作步骤二

8.2 裁剪视口

在鸿鹄CAD中，此命令用于剪裁布局视口对象并重塑视口边界的形状。您可以选择封闭的多段线、圆、椭圆或样条曲线进行剪裁，创建新边界。新边界不会修剪旧边界，而是会重新定义边界。

一、“剪裁视口”功能的执行方式

方式一：顶部工具栏右侧，如图8-5所示。

图8-5 “剪裁视口”方式一

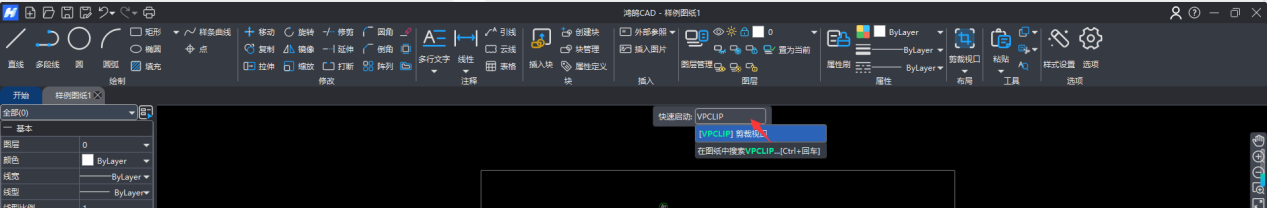

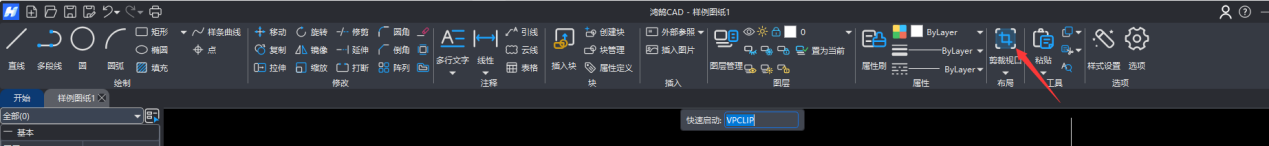

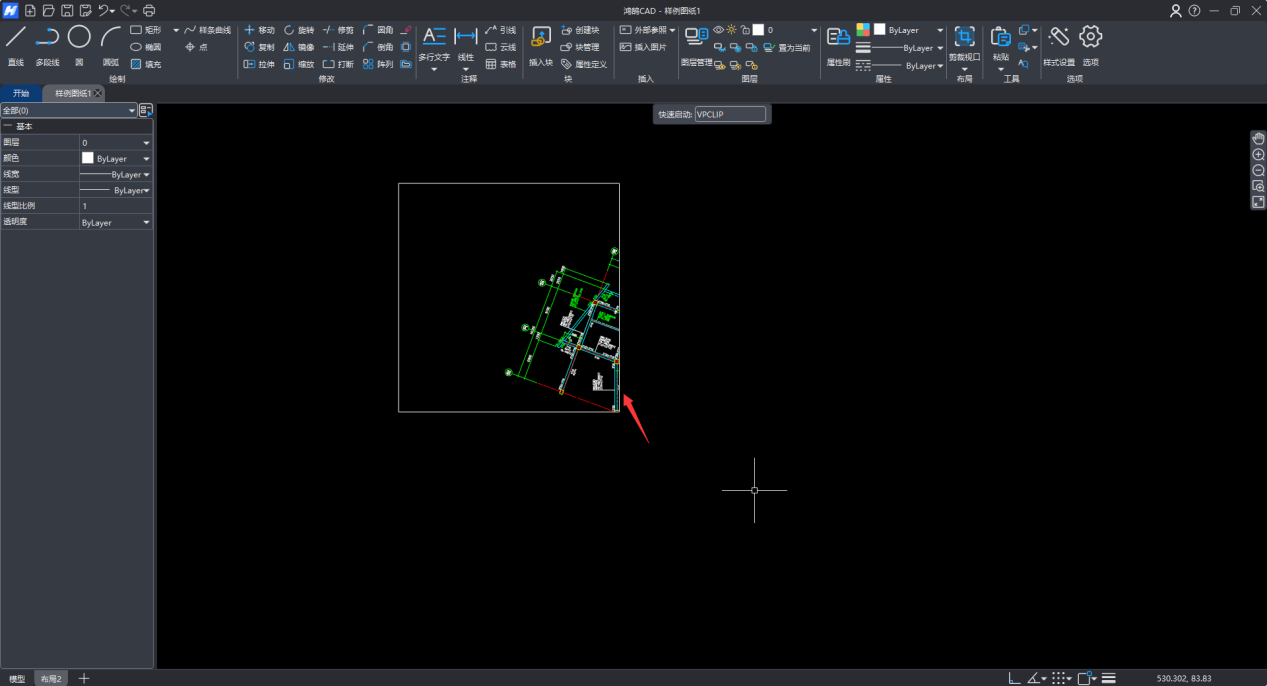

方式二：顶部中间“快速启动”命令区输入“VPCLIP”或者“V”或者“剪裁视口”，如图8-6所示。

图8-6 “剪裁视口”方式二

二、操作步骤

1.图纸切换到布局图，选择封闭的多段线、圆、椭圆或样条曲线，根据您所需的视口范围绘制封闭图形。如图8-7所示。

图8-7 “剪裁视口”操作步骤一

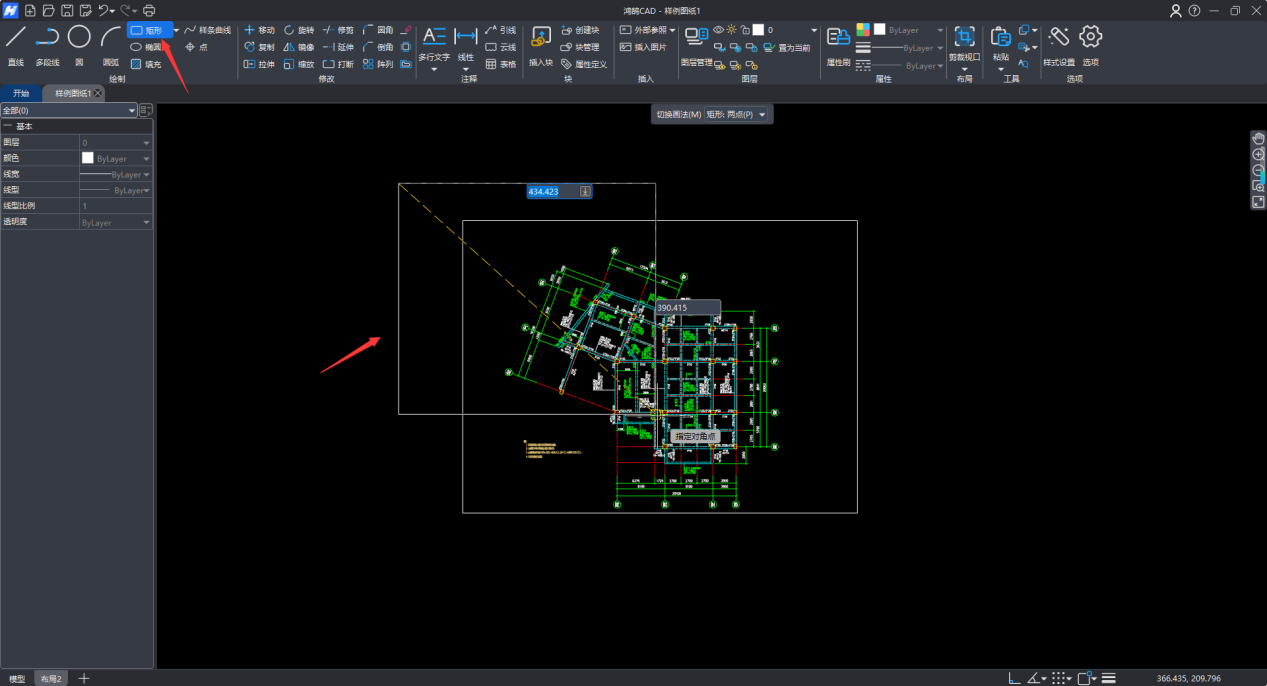

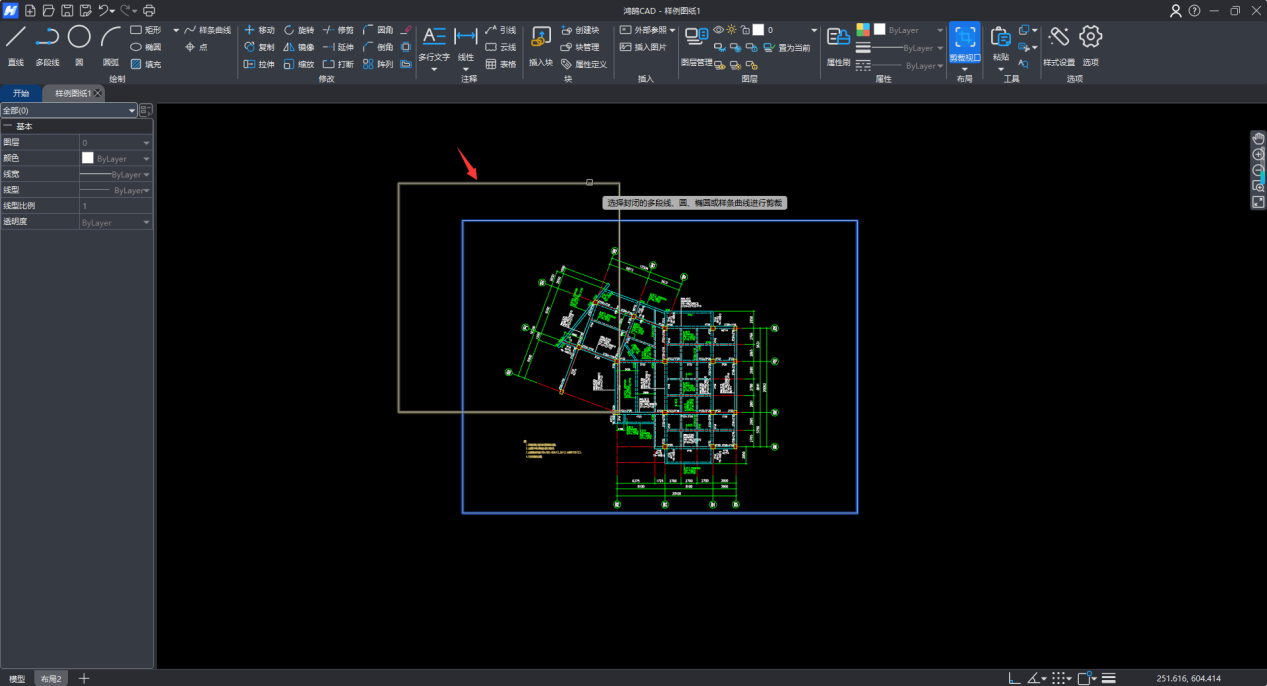

2.绘制完成后，点击“剪裁视口”按钮，鼠标左键点击要剪裁的视口。如图8-8所示。

图8-8 “剪裁视口”操作步骤二

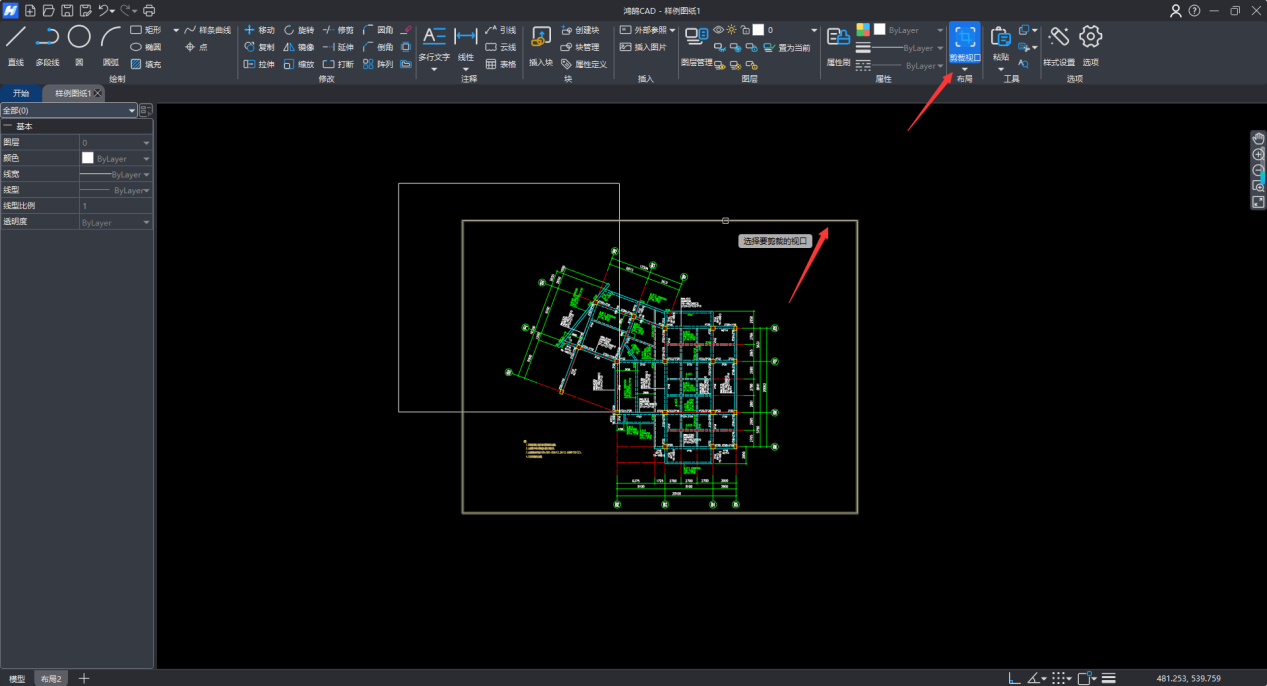

3.确定选择后，您可鼠标左键选择刚刚绘制的封闭图形进行剪裁。如图8-9所示。

图8-9 “剪裁视口”操作步骤三

4.确定选择后，布局图中显示的就是您所需的视口范围。如图8-10所示。

 图8-10 “剪裁视口”操作步骤四

8.3 视口在位编辑

在鸿鹄CAD中，此命令用于调整视口的属性。您可以快速调整视口的比例、移动、旋转和缩放视口，也可以全屏编辑视口。

一、“视口在位编辑”功能的执行方式

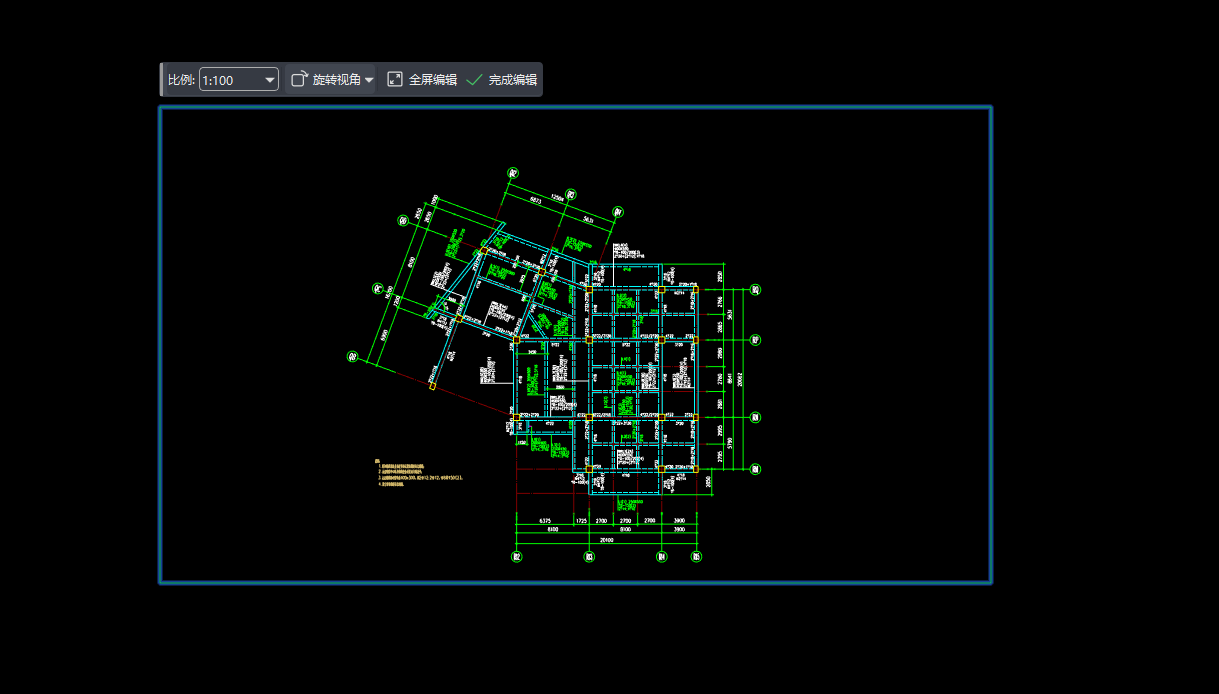

方式：双击视口边框或视口内部，会出现“视口在位编辑”的工具条，如图8-11所示

图8-11 “视口在位编辑”执行方式

二、操作步骤

1.调整比例

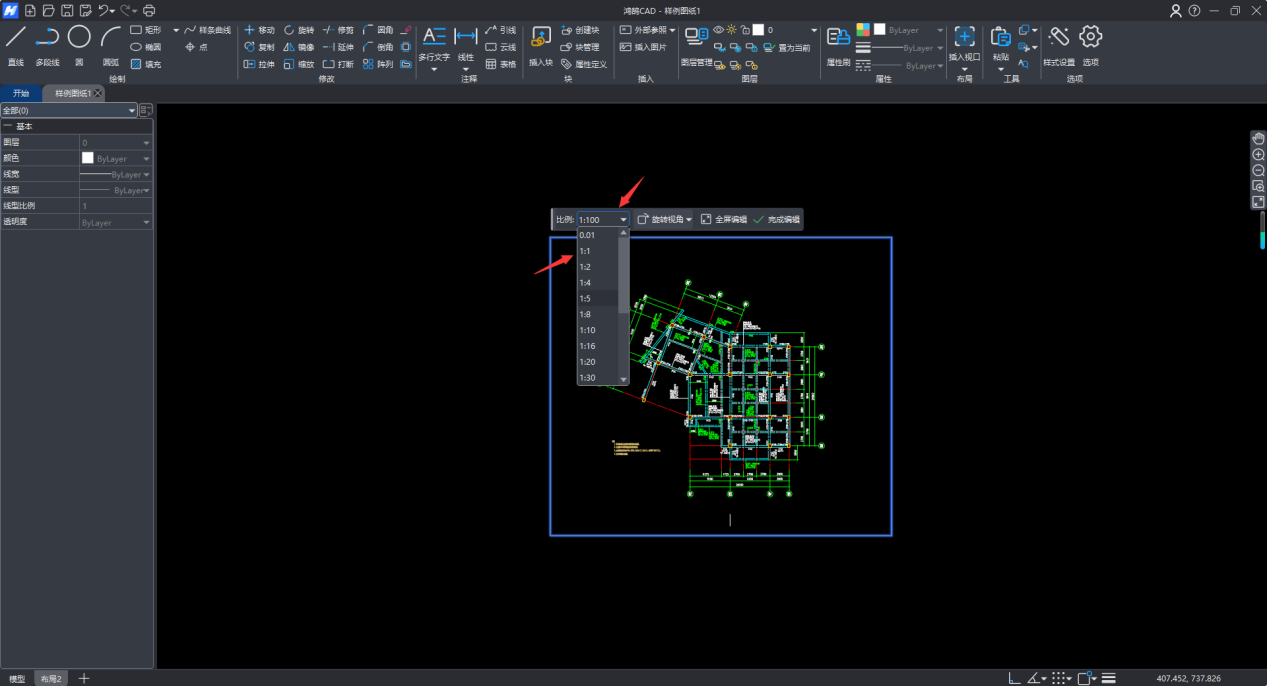

方式一：点击“比例”窗口的下拉键，选择图纸的比例。如图8-12所示。

 图8-12 “比例”执行方式一

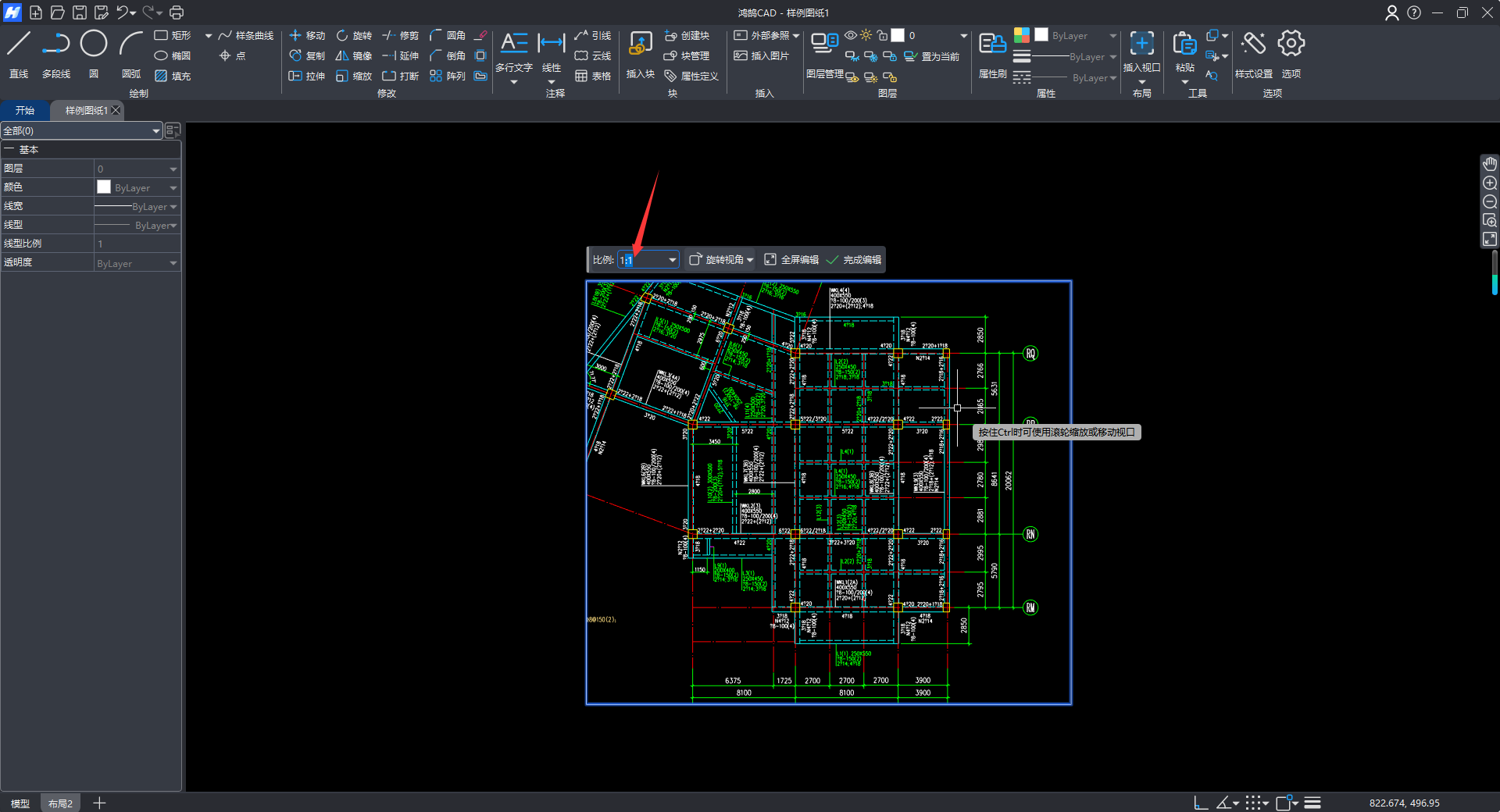

方式二：点击“比例”输入框，输入图纸所需比例，回车确认。如图8-13所示。

图8-13 “比例”执行方式二

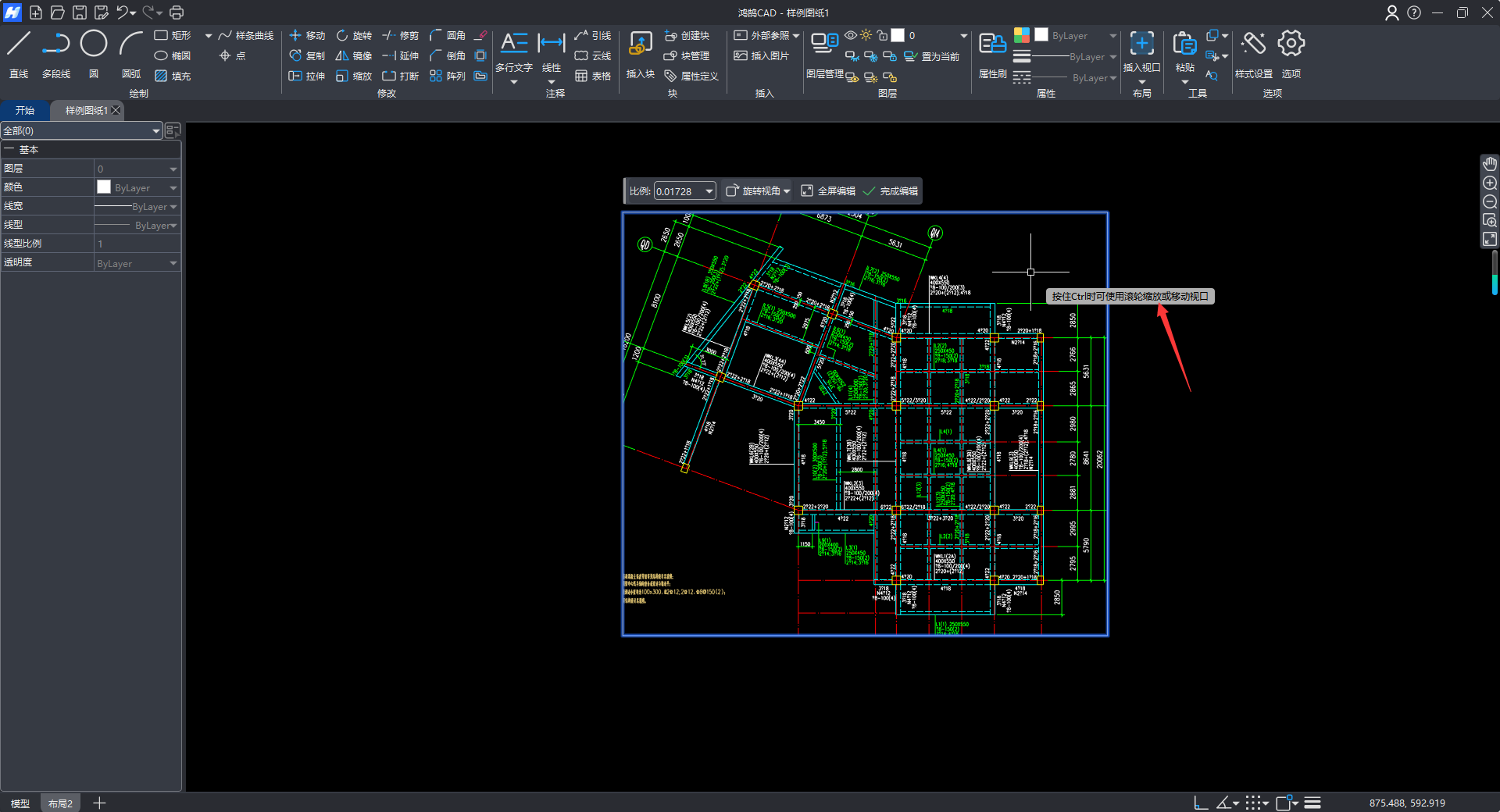

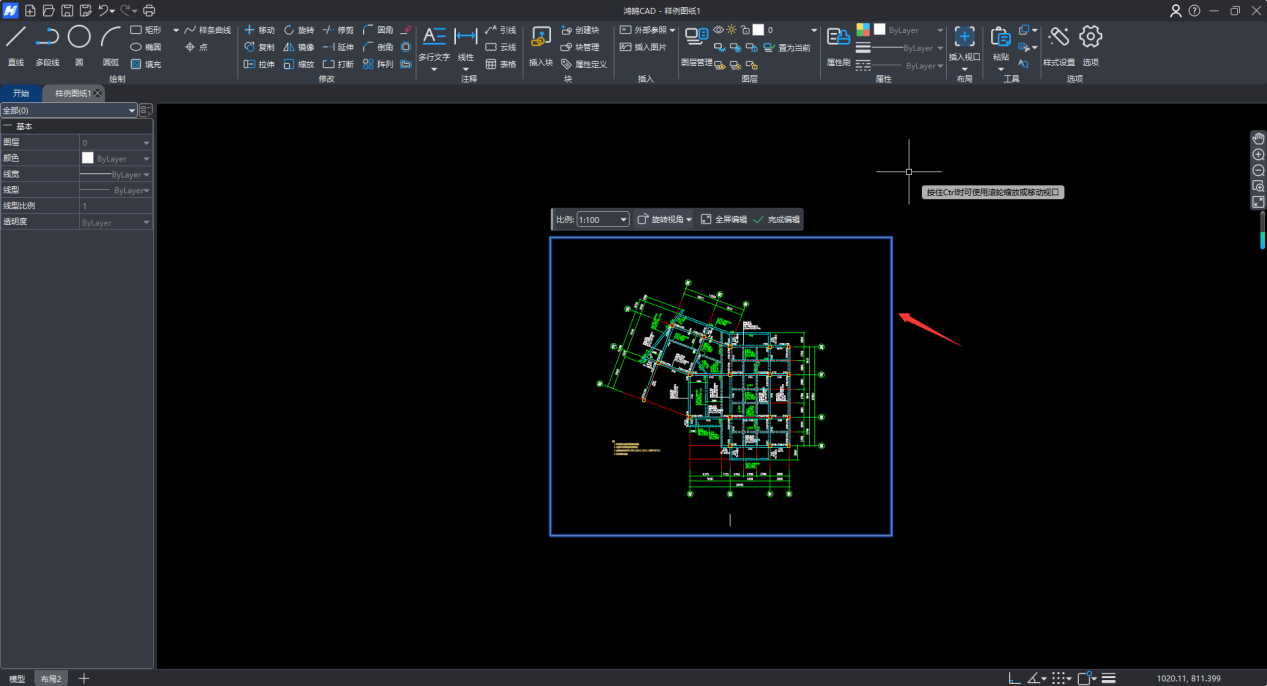

方式三：按住CTRL时可使用滚轮缩放视口，放大或缩小到您所需的比例。如图8-14所示。

图8-14 “比例”执行方式三

2.旋转视角

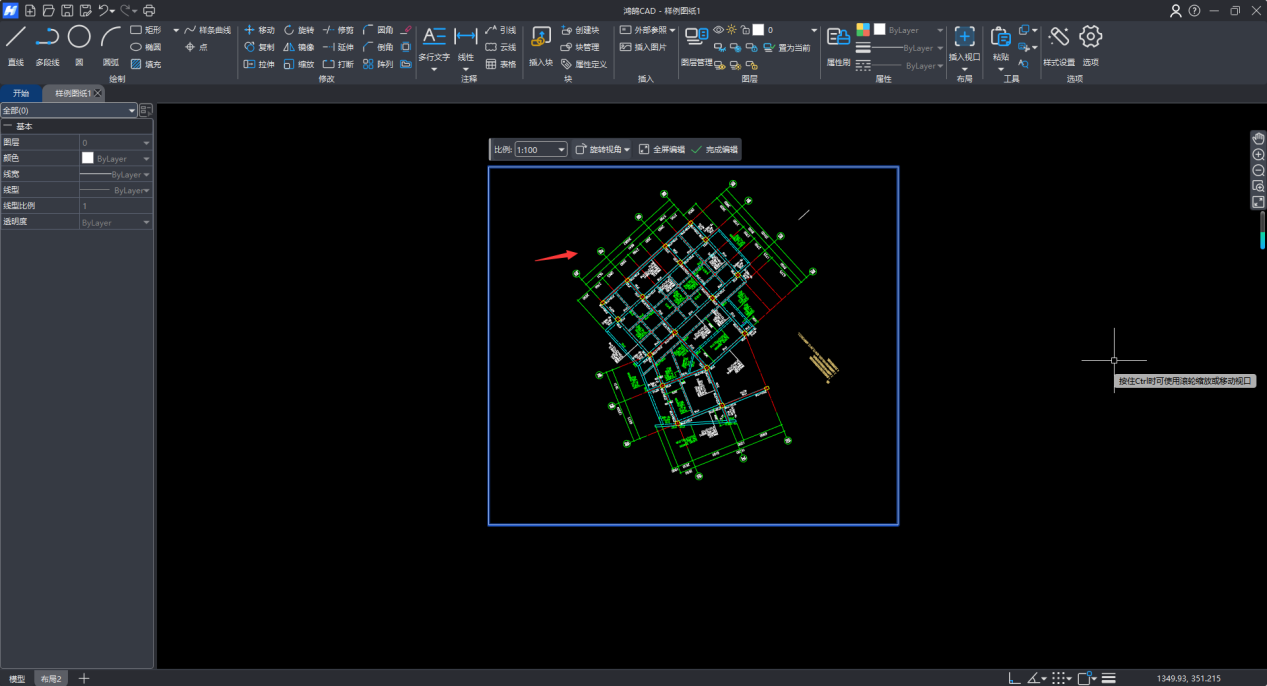

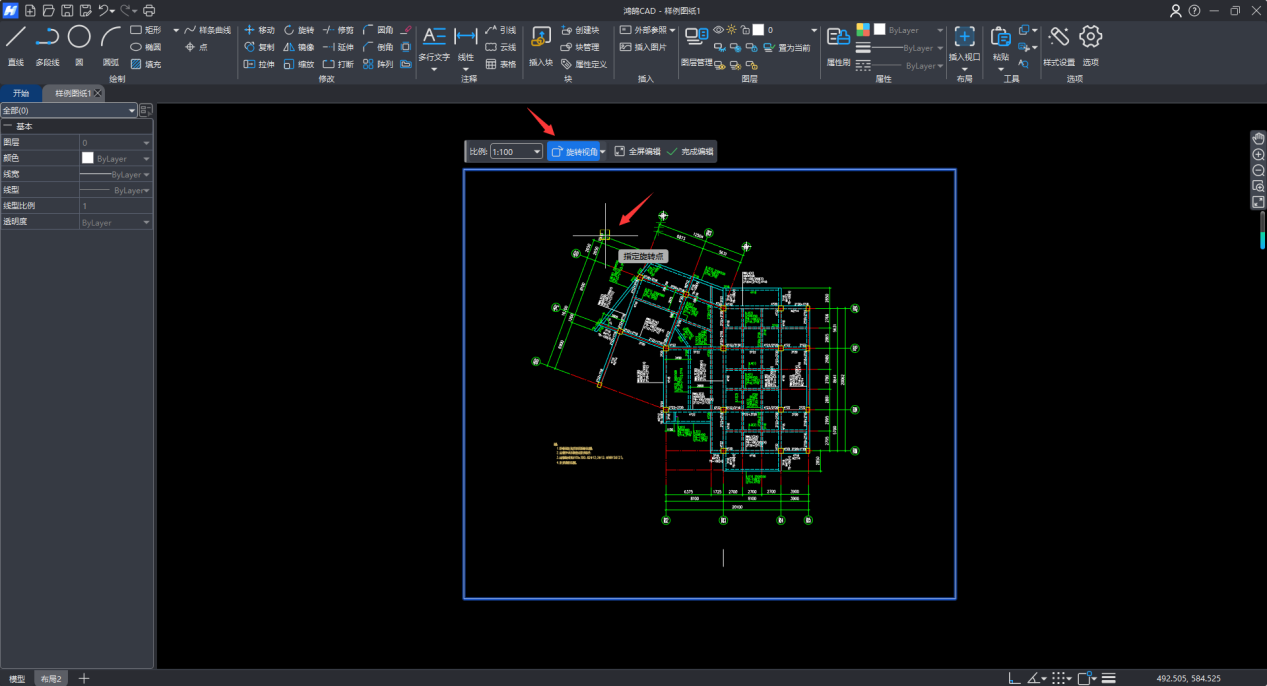

步骤一：点击“旋转视角”，在视口内选取旋转点。如图8-15所示。

  图8-15 “旋转视角”操作步骤一

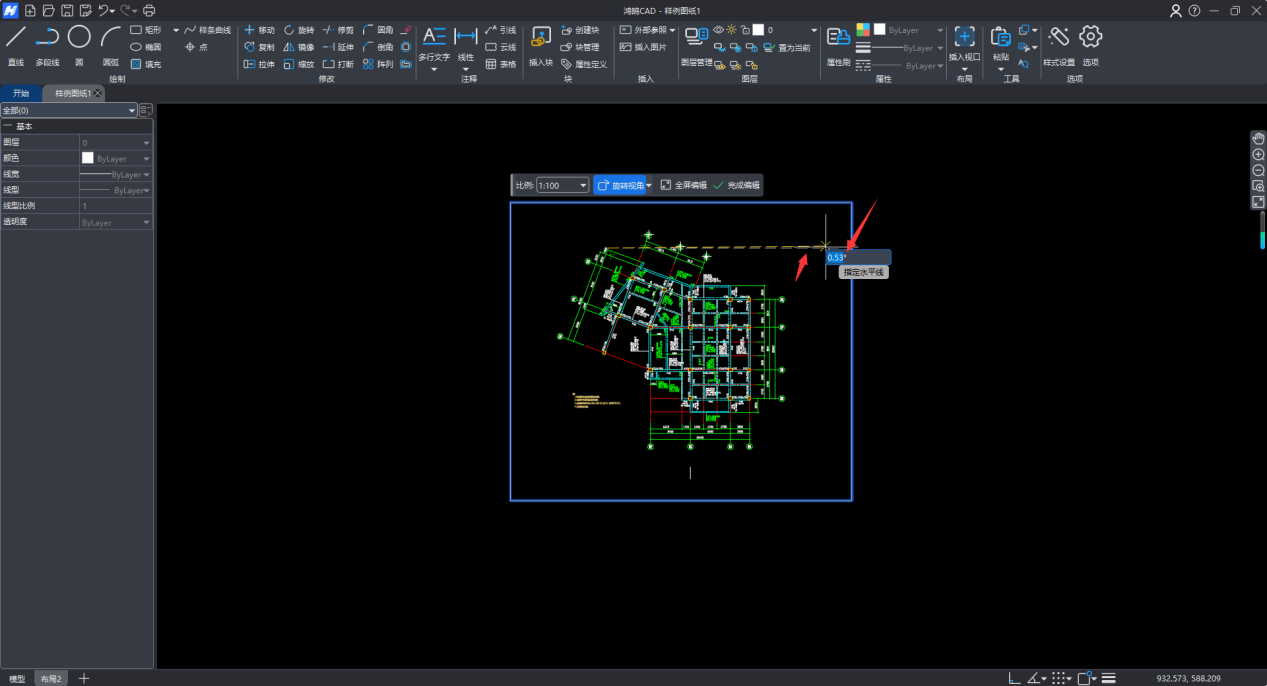

步骤二：选取旋转点后，可以移动鼠标指定水平线，或者输入角度旋转。如图8-16所示。

图8-16 “旋转视角”操作步骤二

步骤三：左键确定后，视口内容已旋转。如图8-17所示。

图8-17 “旋转视角”操作步骤三

3.重置视角

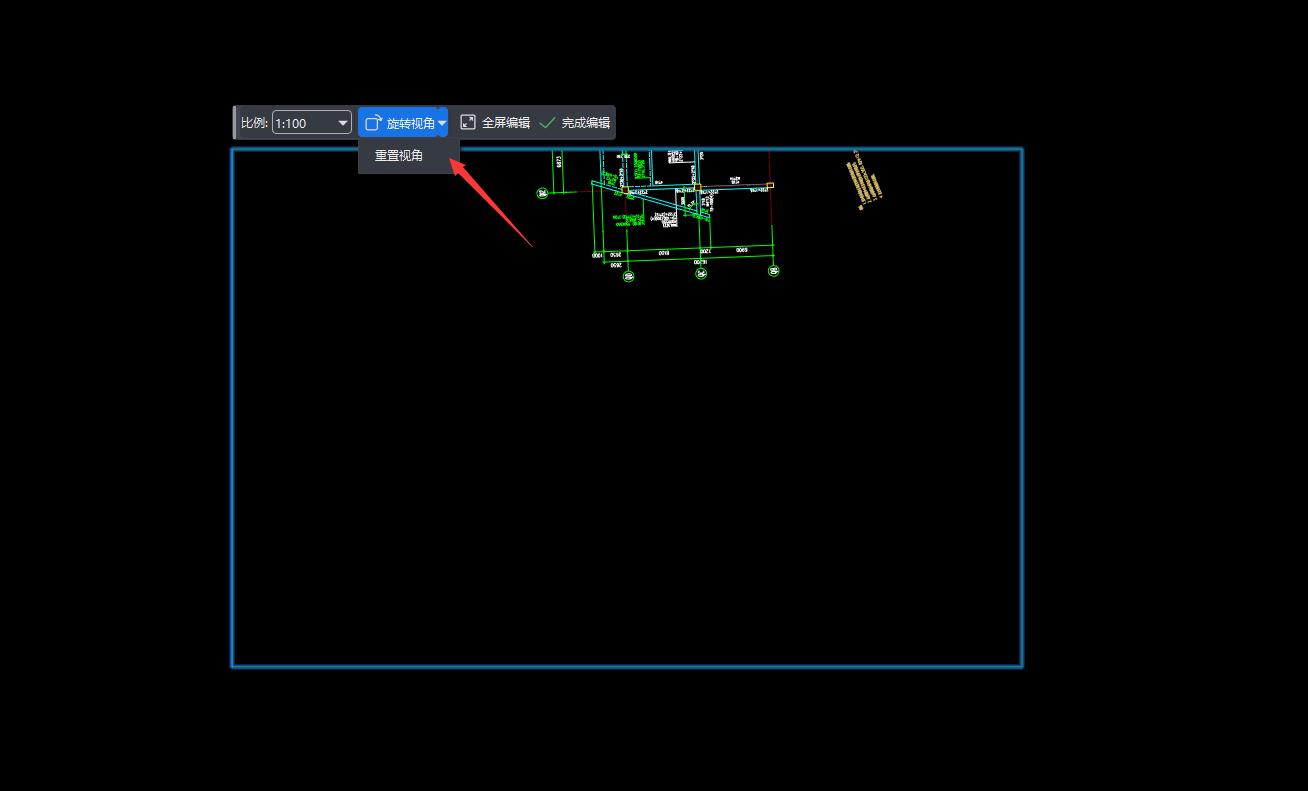

步骤一：点击“旋转视角”旁边的小三角，选择“重置视角”。如图8-18所示。

图8-18 “重置视角”操作步骤一

步骤二：点击“重置视角”后，布局视口完成重置。如图8-19所示。

图8-19 “重置视角”操作步骤二

4.完成编辑

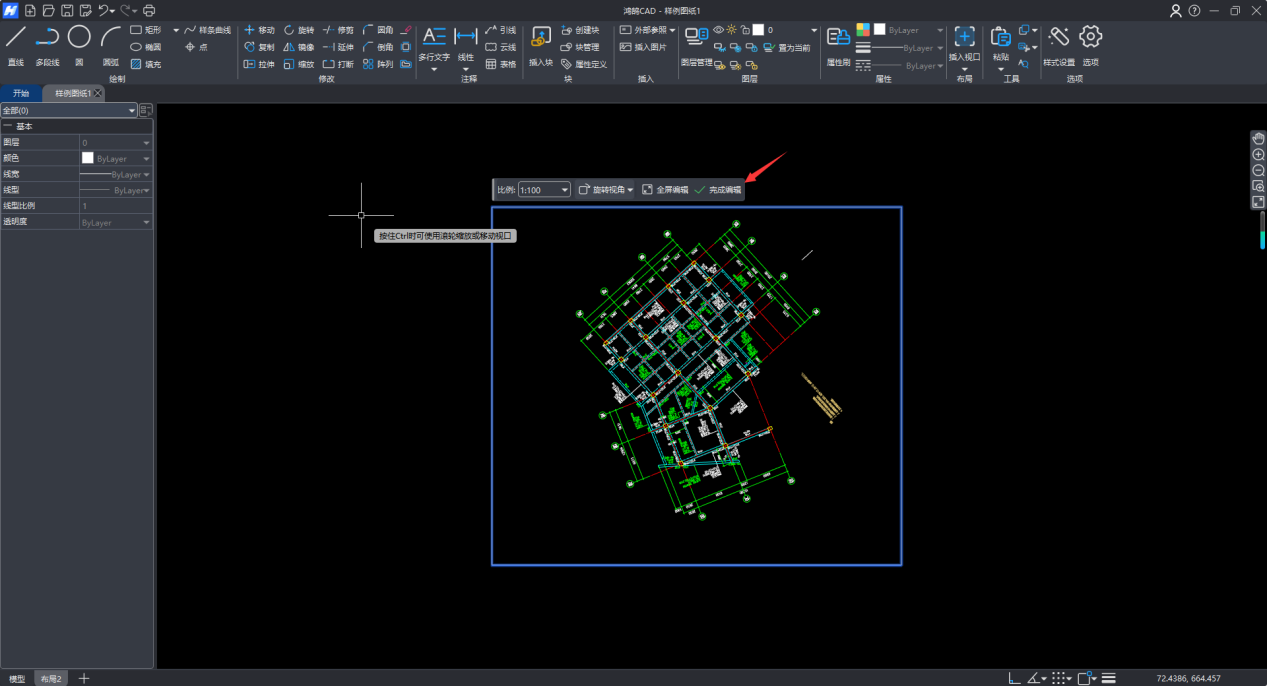

步骤：调整完视口后，点击“完成编辑”，将退出编辑操作。如图8-20所示。

图8-20 “完成编辑”操作步骤
