8.4 视口全屏编辑

在鸿鹄CAD中，“视口全屏编辑”功能可将选定的视口最大化至整个绘图区域，方便您在某个特定视口内进行复杂或精细的编辑。

一、“视口全屏编辑”功能的执行方式

方式：双击视口边框，会出现“视口在位编辑”的工具条，点击其中的“全屏编辑”按钮，如图8-21所示。

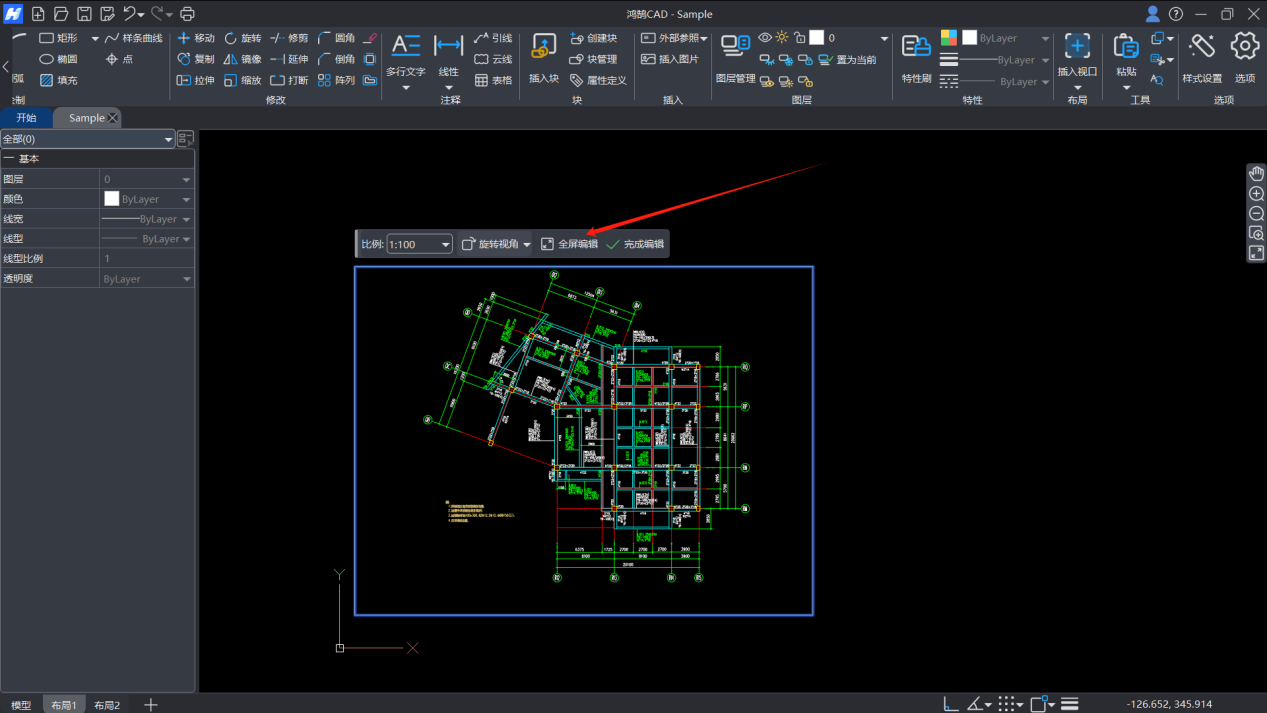

图8-21 “视口全屏编辑”执行方式

二、操作步骤

1.图纸切换到布局图，双击视口边框，在“视口在位编辑”工具条中点击“全屏编辑”按钮；

2.点击后，当前视口将放大至布满整个工作区，此时可以在其中进行任意的绘图或编辑操作，如图8-22所示；

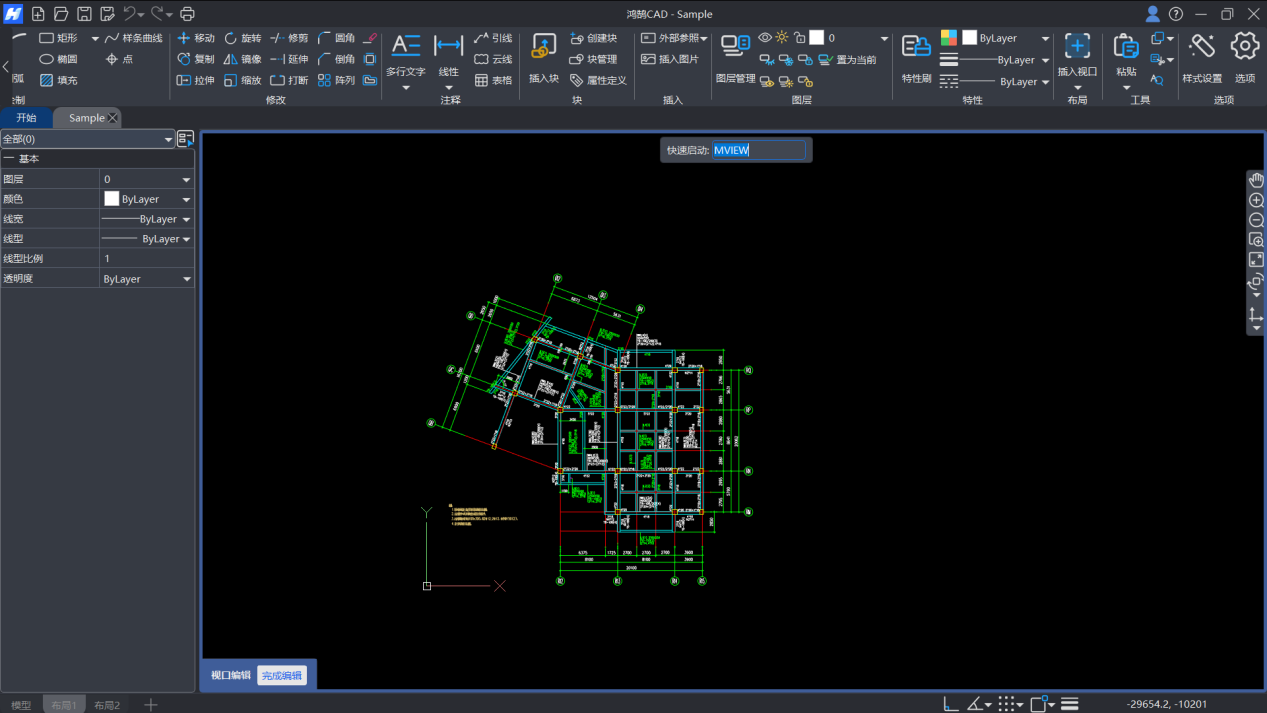

图8-22 “视口全屏编辑”操作步骤二

3.完成编辑后点击绘图区左下角的“完成编辑”按钮即可退出全屏编辑，返回布局空间。
