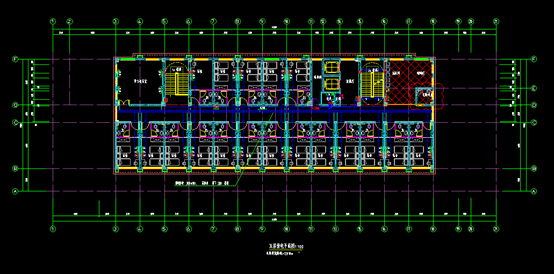

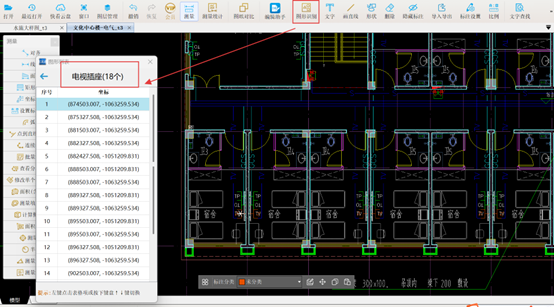

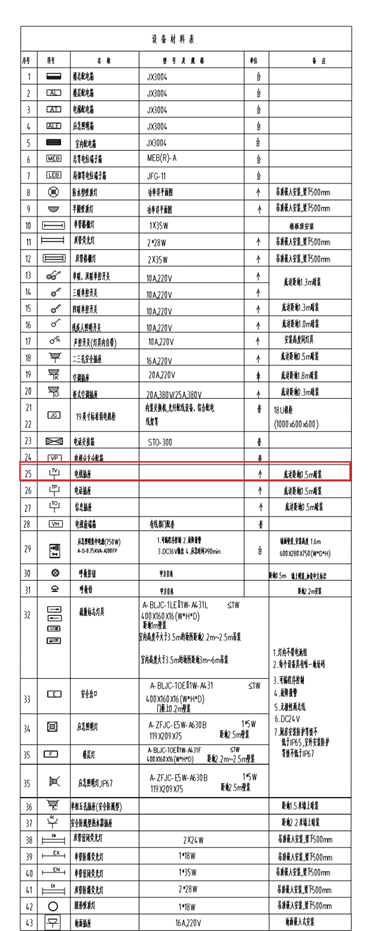

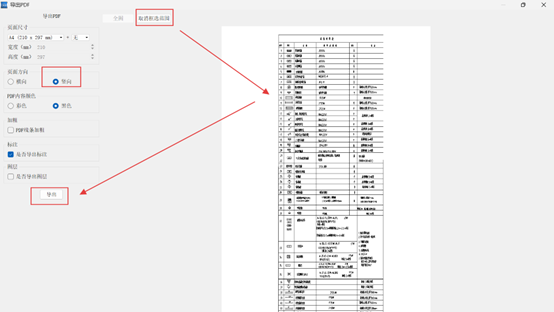

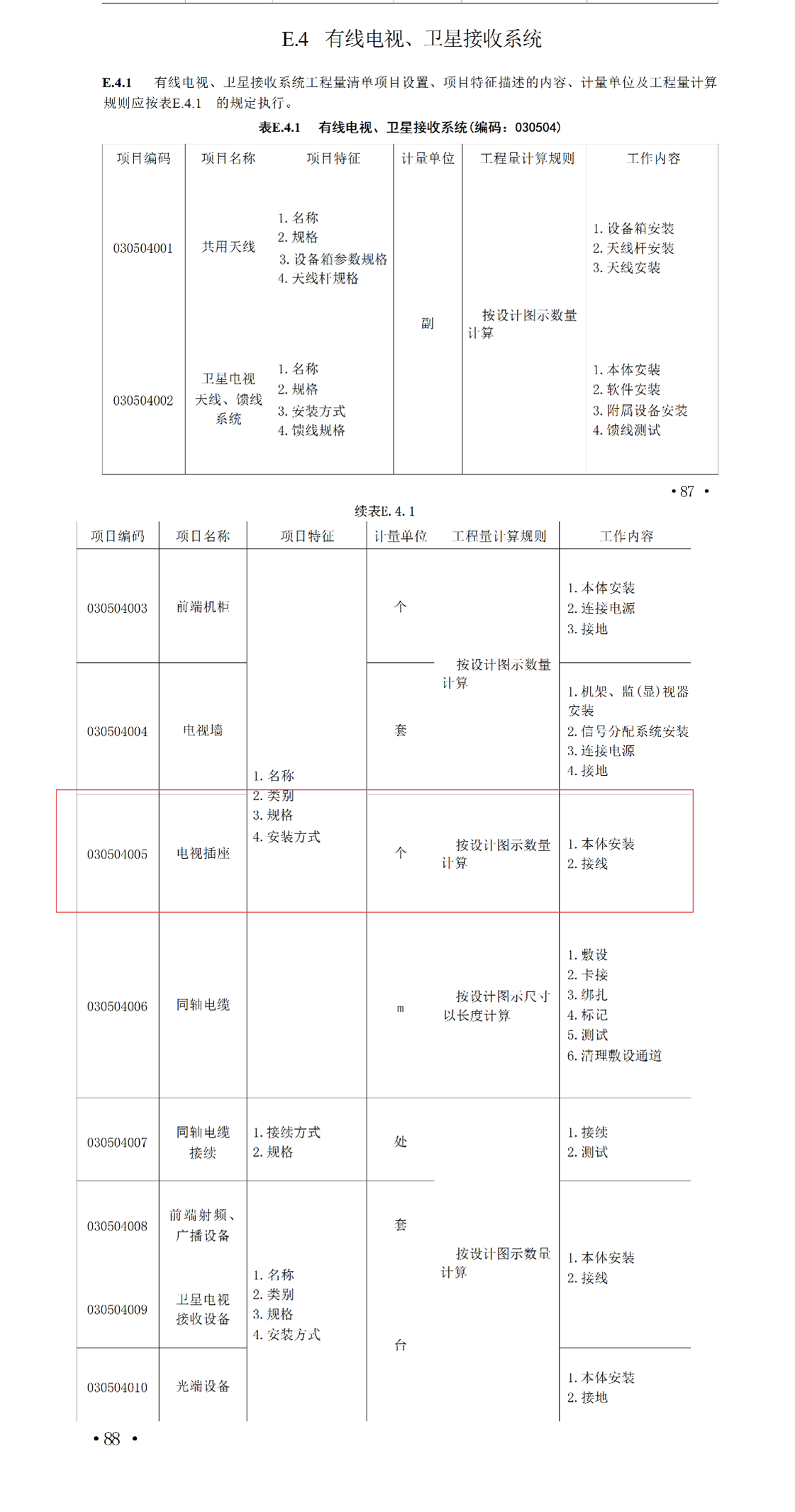

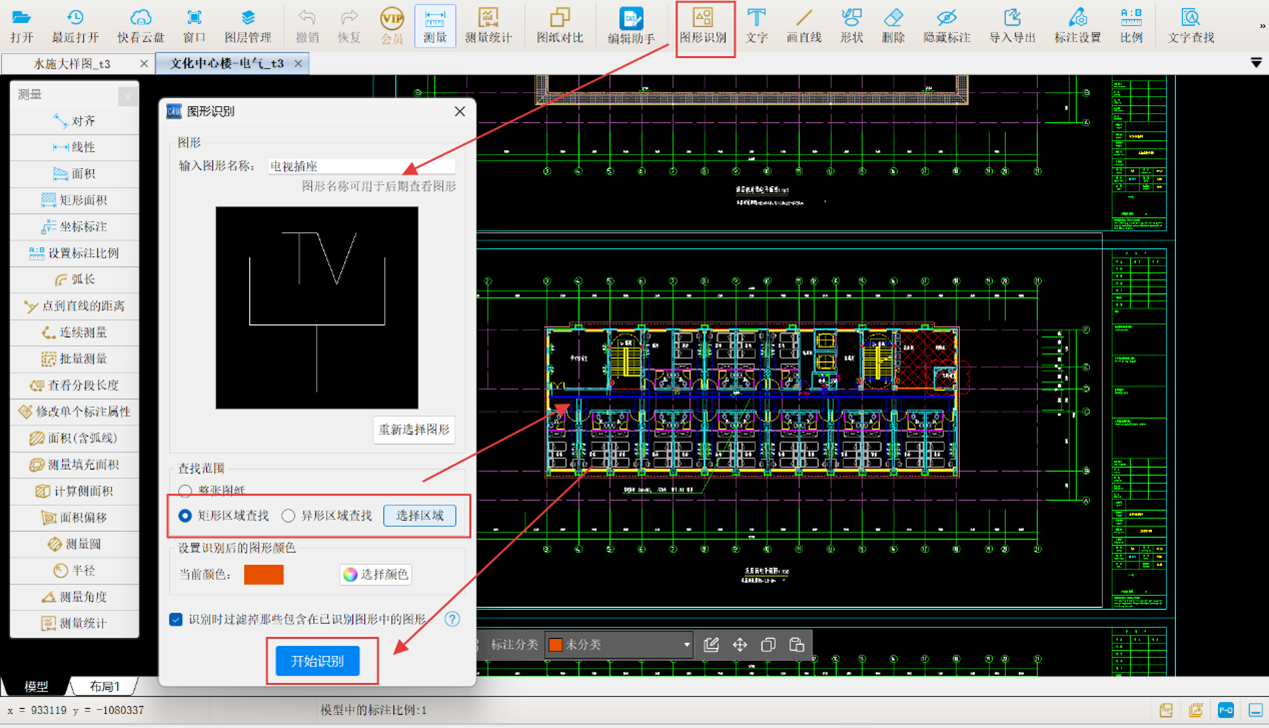

有线电视系统中，电视插座、光端设备等器具数量众多且位置分散，传统人工点数易导致疲劳和错误。CAD快速看图的图块统计与条件筛选功能，可自动识别同类图块，按型号及标高筛选，一键生成统计表，实现高效精准计量。

一、基础知识

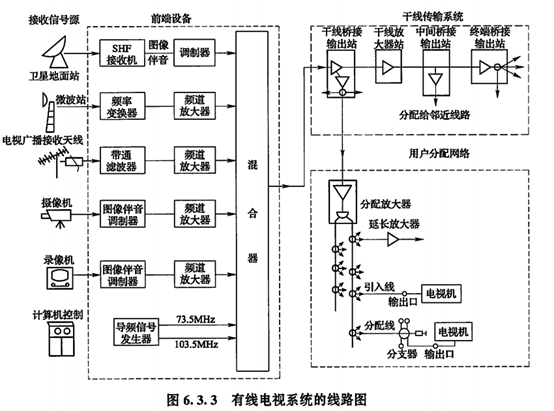

有线电视的组成有线电视系统一般由信号源、前端设备、干线传输系统、用户分配系统和用户部分组成。而系统规模的大小决定了所用设备与器材的多少。图6.3.3为一个大型有线电视系统的线路图。

(1)信号源。有线电视的信号源可以是录像机、DVD、摄像机等,也可以是通过开路接收电视广播、微波传输、卫星电视等的空中电视信号。这些信号经过解调后进入前端部分。

(2)前端设备。前端设备的作用是把经过处理的各路信号进行混合,把多路(套)电视信号转换成一路含有多套电视节目的宽带复合信号,然后经过分支、分配、放大等处理后变成高电平宽带复合信号,送往干线传输分配部分的电缆始端。

(3)干线传输系统。其作用是把前端设备输出的宽带复合信号进行传输,并分配到用户终端。在传输过程中根据信号电平的衰减情况合理设置电缆补偿放大器,以弥补线路中无源器件对信号电平的衰减。干线传输分配部分除电缆以外还有干线放大器、均衡器、分支器、分配器等设备。

均衡器是一种可以分别调节各种频率成分电信号放大量的电子设备,通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷,补偿和修饰各种声源及其他特殊作用。

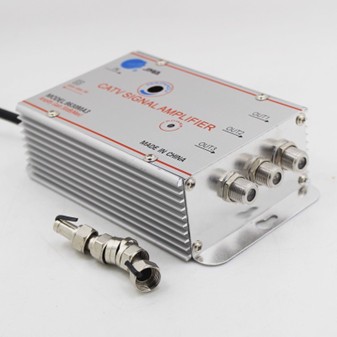

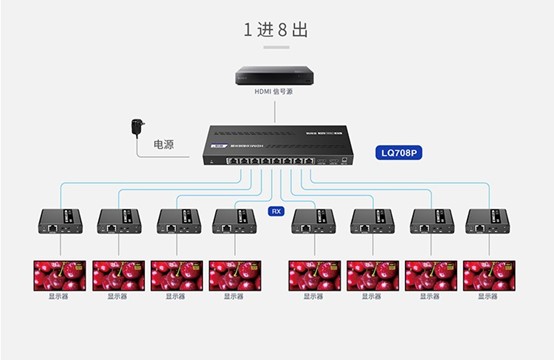

放大器:放大电视信号的设备,克服线路对信号的衰减,保证电视信号的质量。分配器是把一路信号等分为若干路信号的无源器件,常用的有二、三、四和六分配,用二分配和四分配可以组成其他各种分配器。分支器不是把信号分成相等的输出而是分出一部分到支路上去,分出的这一部分比较少,主要输出仍占信号的主要部分,分支器的分支输出数可以是1路2路以至更多。多路的分支器由一个定向耦合器和和分配器组成。
