CAD图纸在建筑、机械等行业不可或缺。今天我们将使用鸿鹄CAD，这款软件以其小巧、便捷、快速的特性，满足基本绘图与修改需求，尤其适合制图新手快速上手。本期教程从图幅图框起步，一步步引导您从零开始、轻松绘制图纸。

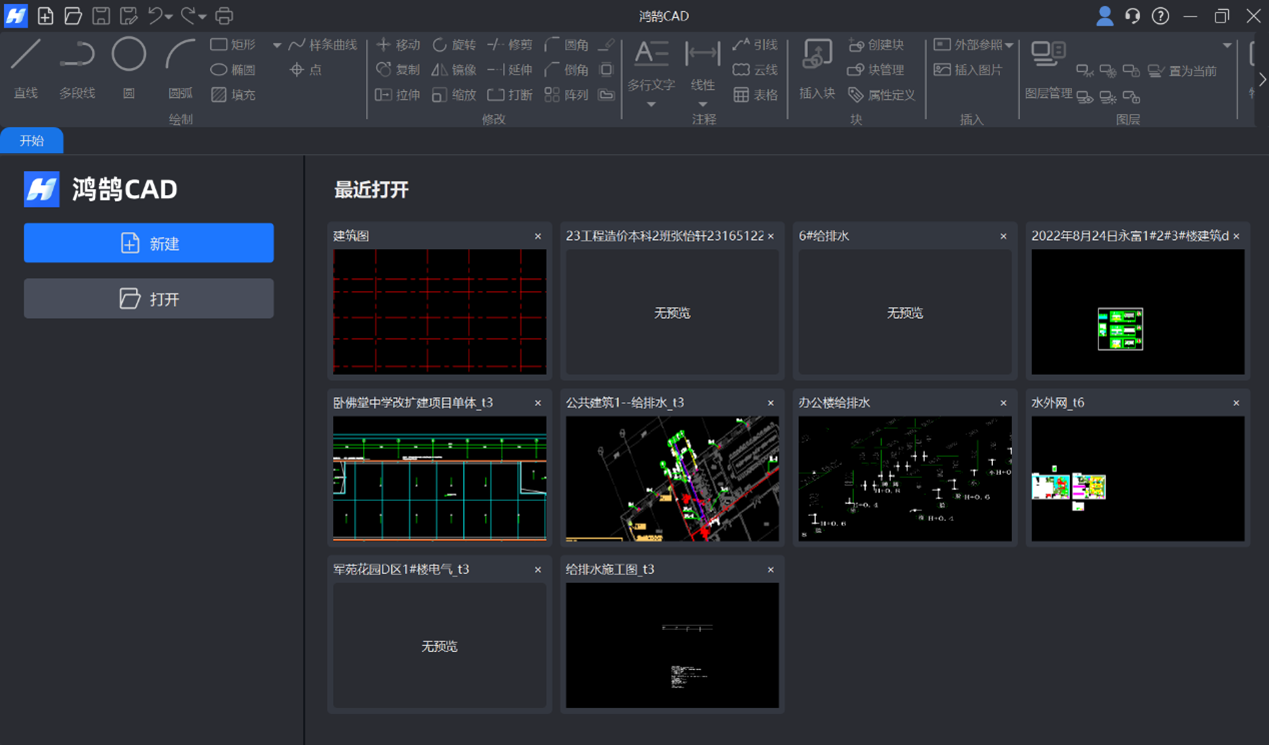

1. 首先打开鸿鹄CAD并新建文件，然后按下Ctrl+S保存。鸿鹄CAD无版本兼容问题，支持所有版本的DWG图纸。

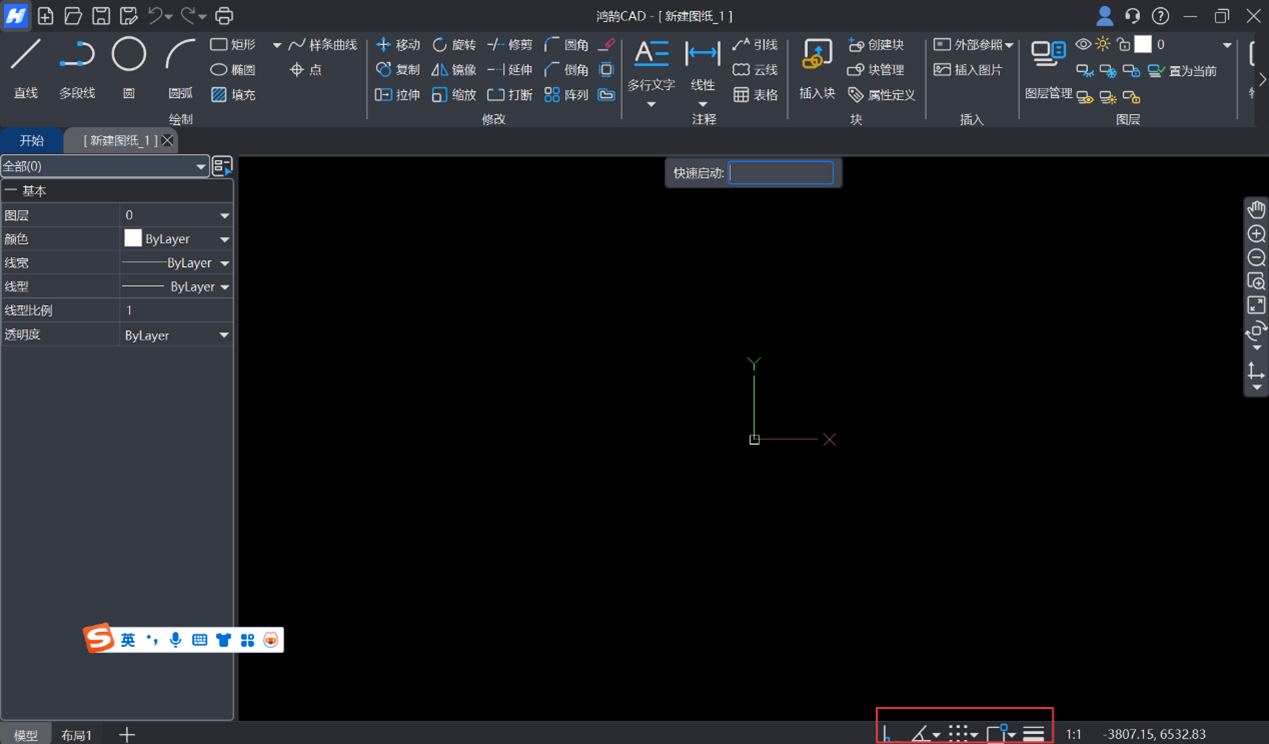

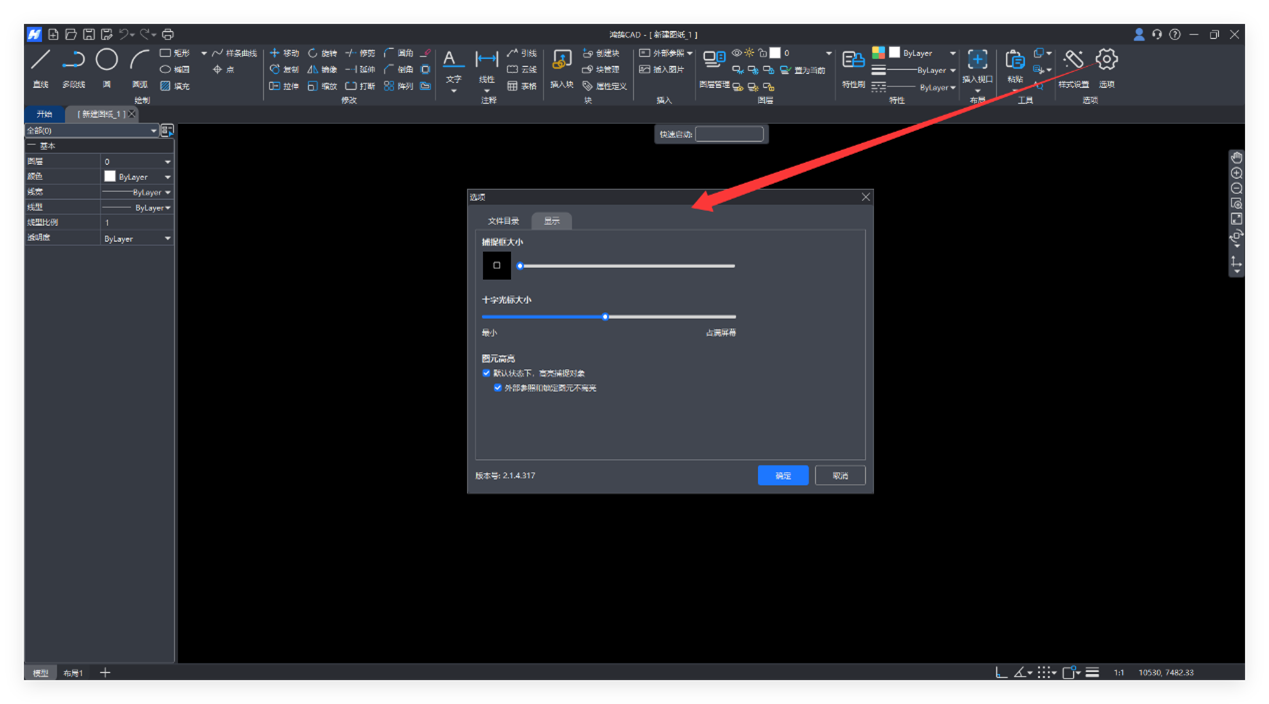

2. 为提升绘图清晰度与便捷性，可进入【选项】-【显示】，调整捕捉框大小和十字光标尺寸。接着设置右下角的对象捕捉、正交模式、隐藏线宽及动态输入功能，以优化制图流程。

3.依据国家标准规定：

   图纸尺寸：A4：297×210；A3：297×420；A2：420×594；A1：594×841（打印-图纸格式可查）。

   图框：采用粗实线绘制。

   装订边：25毫米。

   非装订边：A3及A4偏移5毫米，A2和A1偏移10毫米。

   标题栏：外框中粗线；内框细线。

4.规范的图纸通常包含轴线、轴号、尺寸等图层，它们统一管理同类图形的颜色、线宽、线型及可见性，便于后续针对性修改，避免误改其他内容。

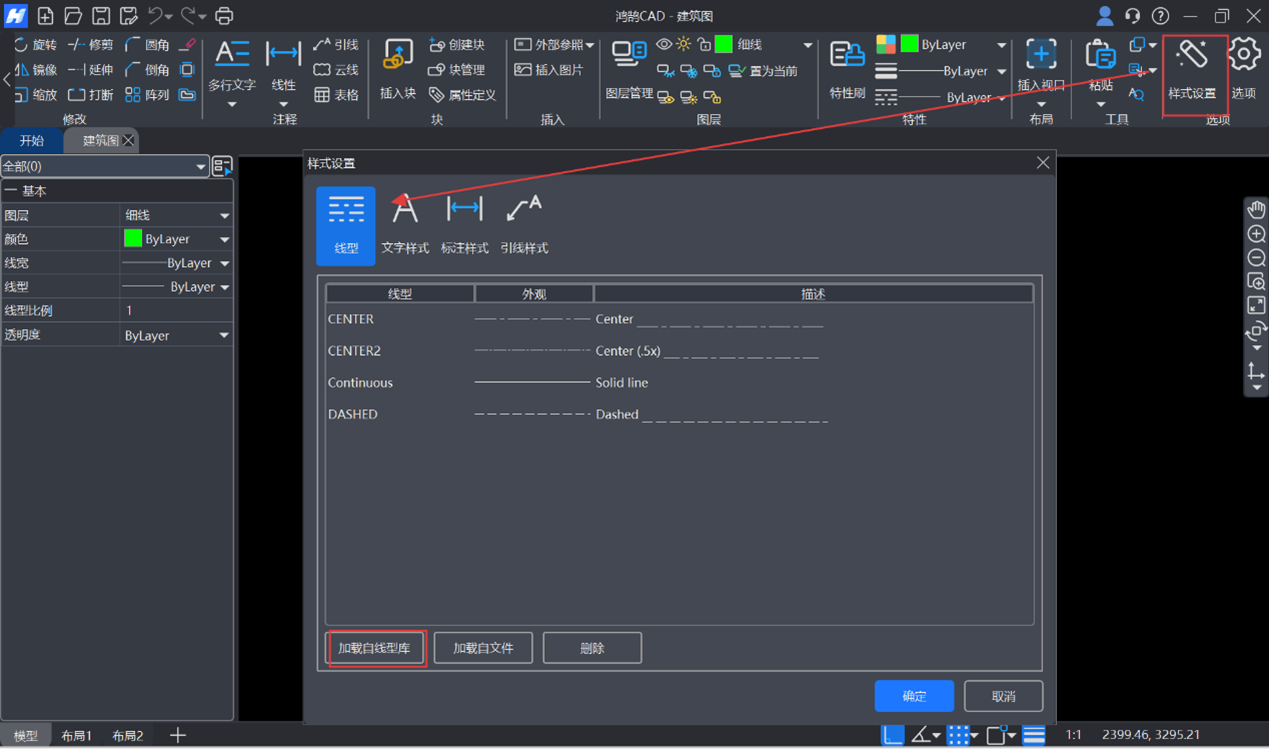

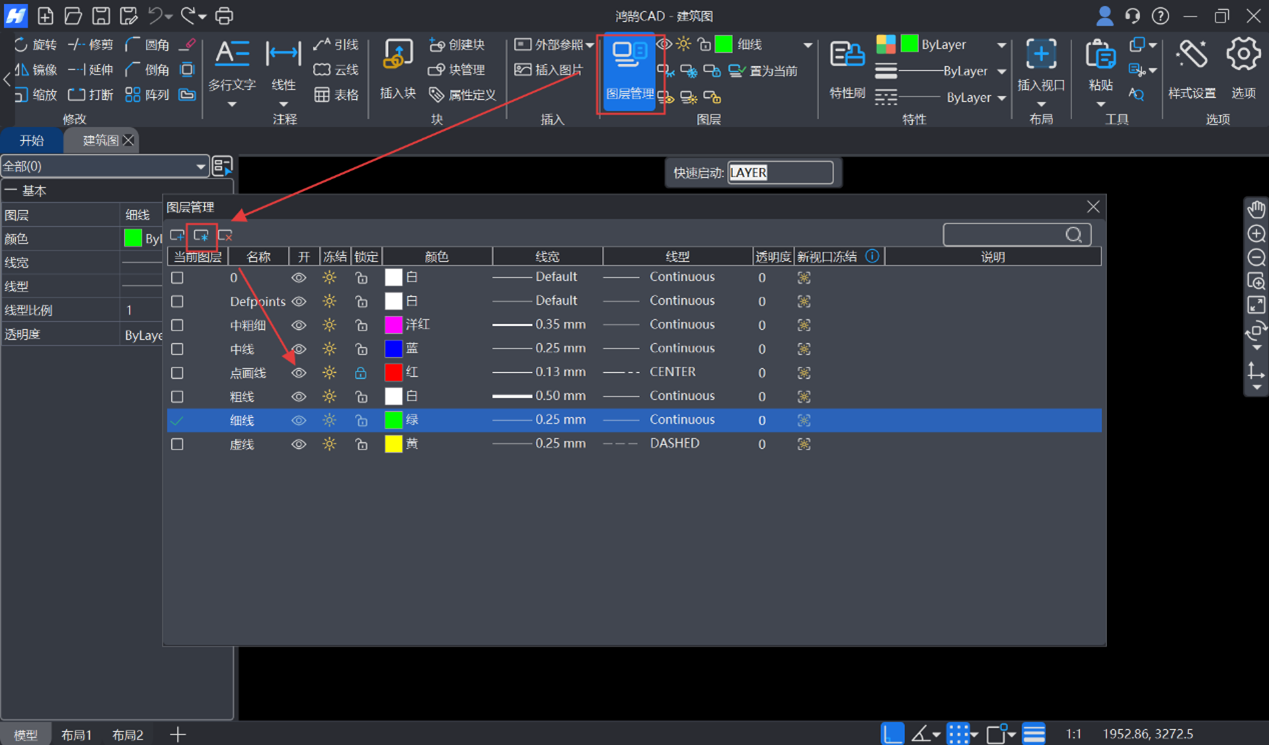

首先使用【样式设置】加载线型（如点划线、虚线等）。接着通过【图层管理】新建图层，调整名称、颜色、线型及线宽（具体参数见下图）。

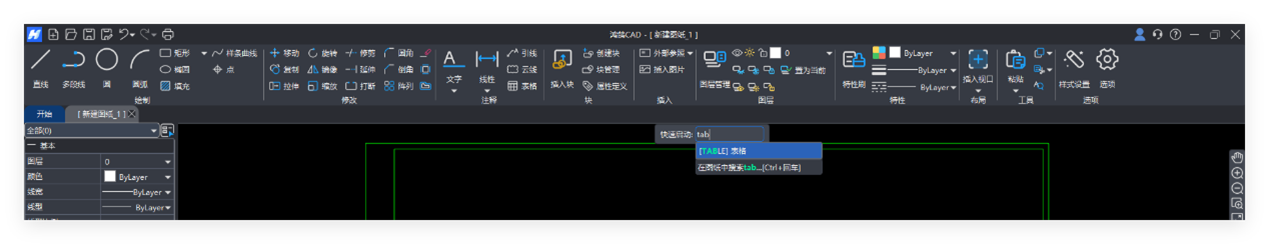

5. 鸿鹄CAD不仅支持完整CAD通用快捷命令，还创新实现中文输入与模糊匹配，特别适合新手操作。

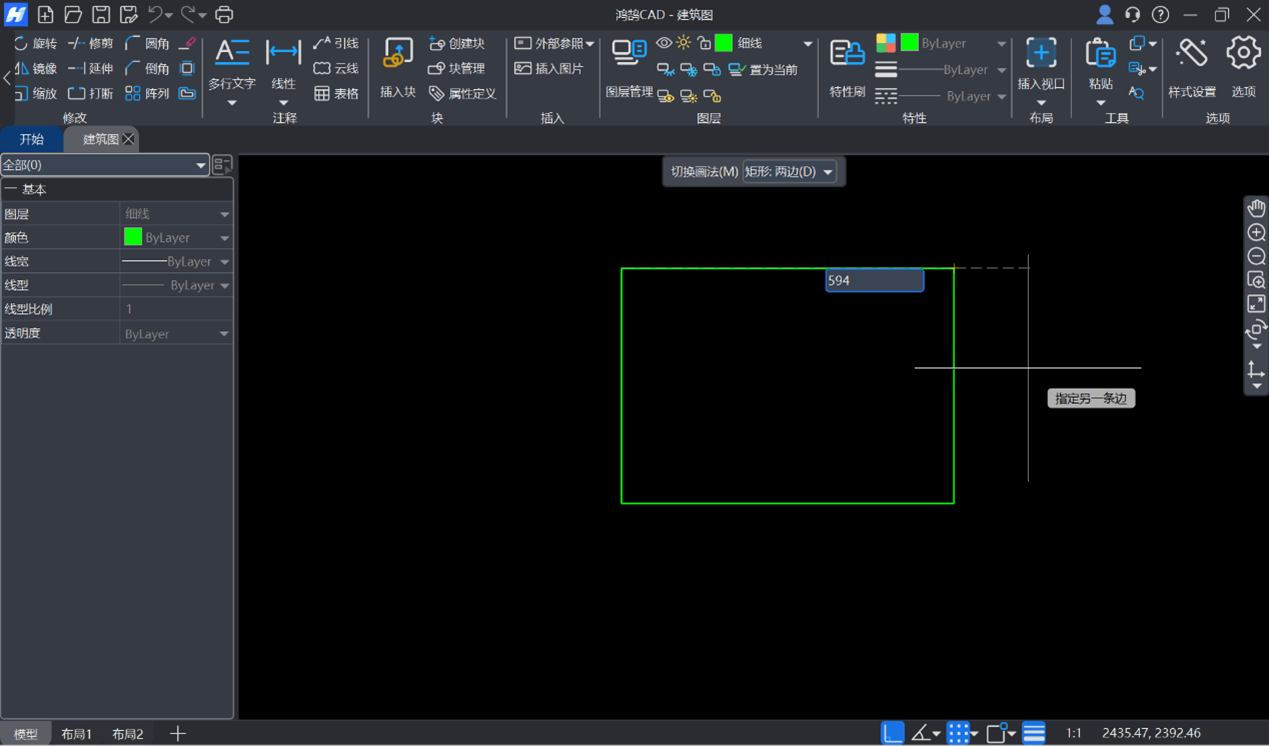

以A2图纸为例：先使用【REC】（矩形命令），输入【D】切换画法为“两边D”，输入画幅尺寸420×594。

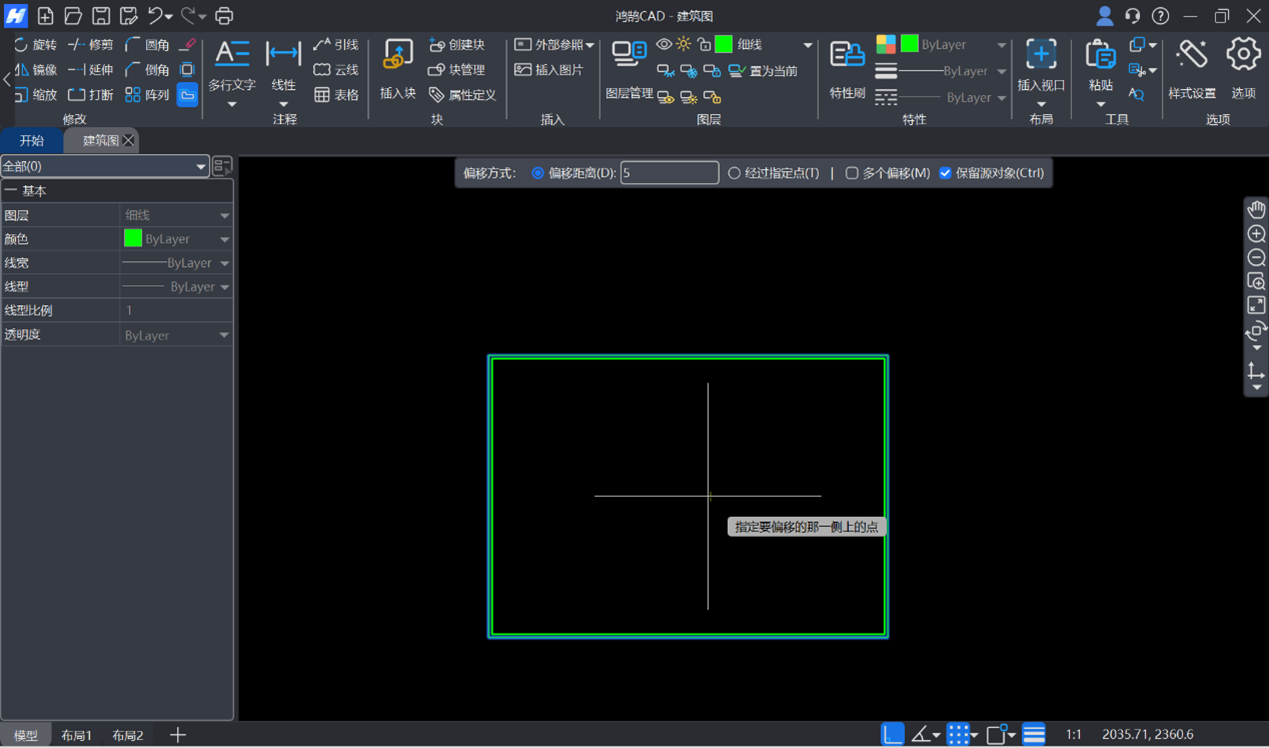

接着使用【O】（偏移命令），框选矩形后勾选【保留源对象】，输入偏移距离“5”，选择方向后右键完成偏移。

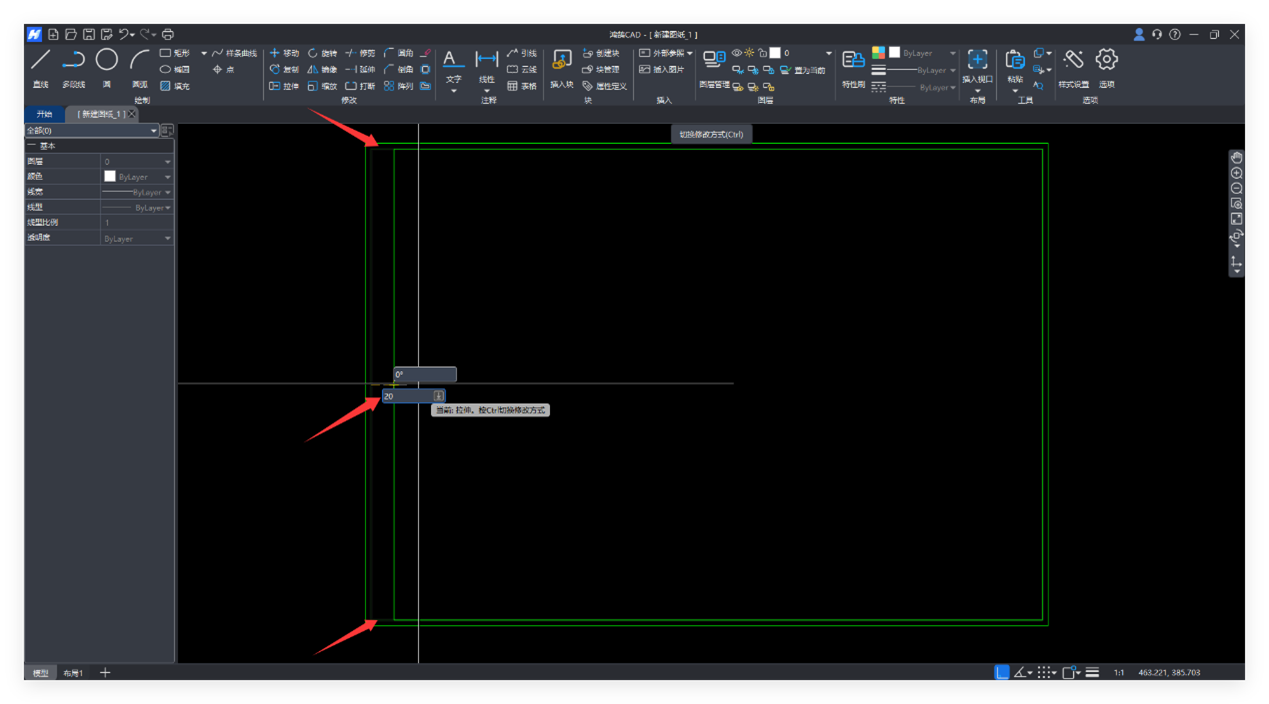

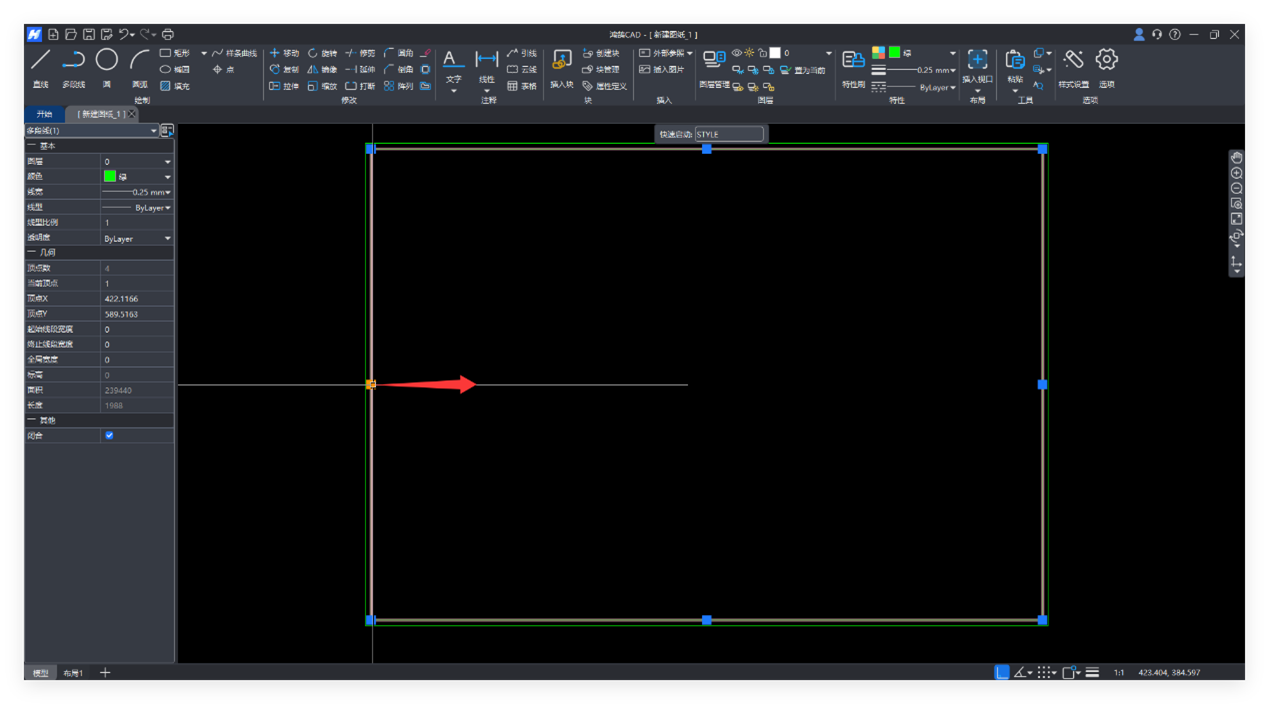

然后选中内部矩形框，拖动左边夹点，将左侧线向右偏移20毫米形成装订边。

移动时确保开启右下角的正交捕捉，上下边线会自动跟随左侧边线的移动进行调整，无需担心移动后上下边需要再次裁剪。

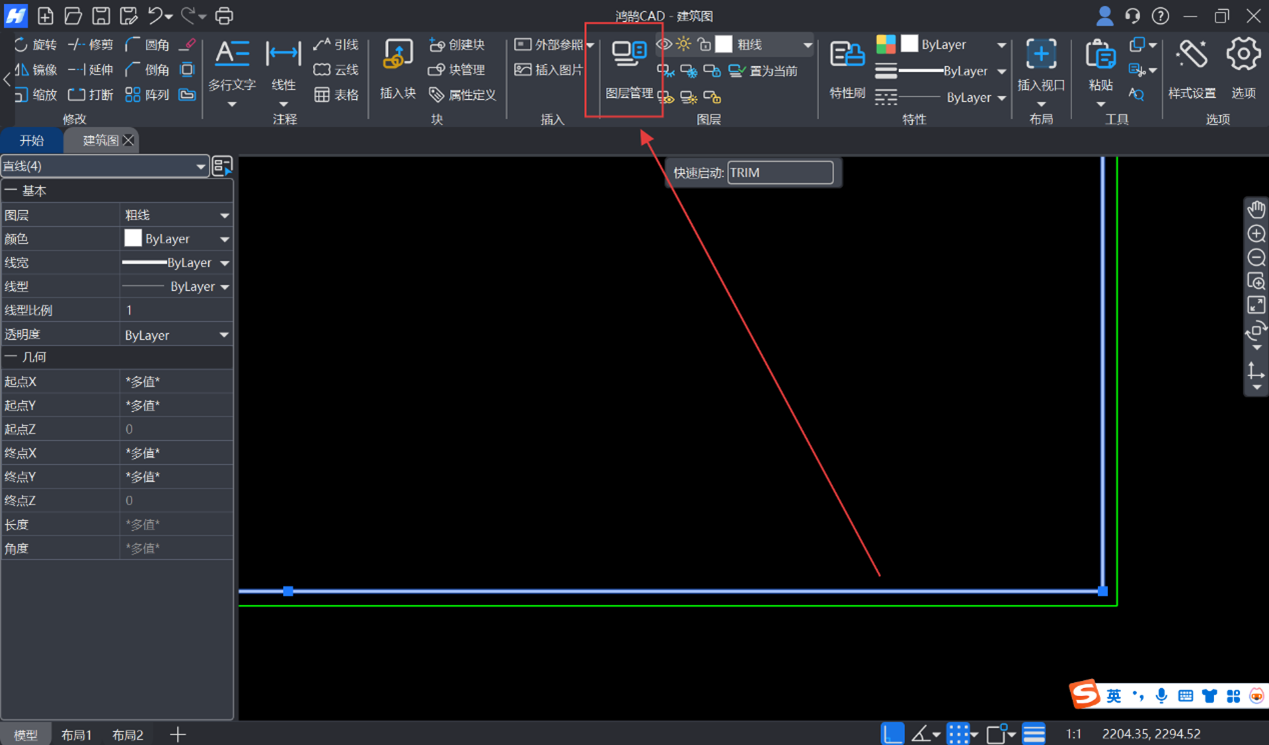

最后需要注意图框采用粗实线绘制，选中图框使用【图层管理】将图层该为粗实线。

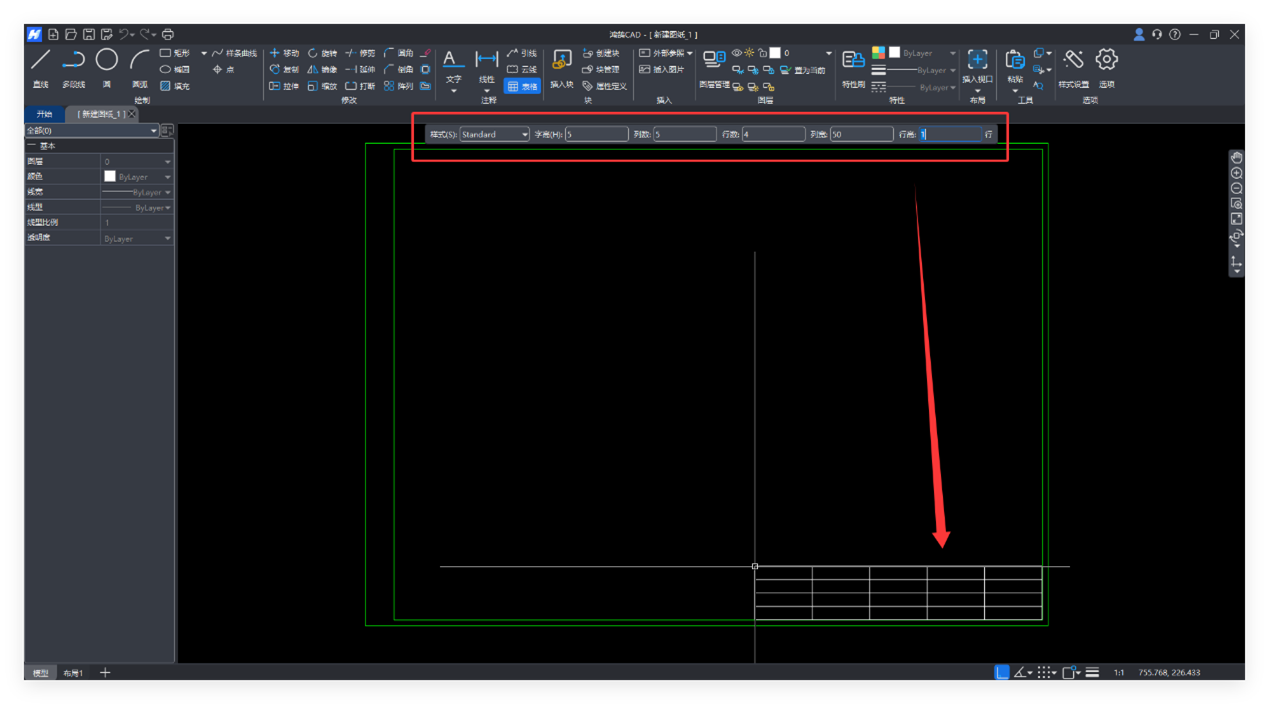

6. 使用【TAB】（表格命令）绘制标题栏（效果参考下图）。表格共4行、5列，左上角和右下角分别有合并单元格。因此，输入对应行数（4）、列数（5）、字高（3）、列宽（50）即可。

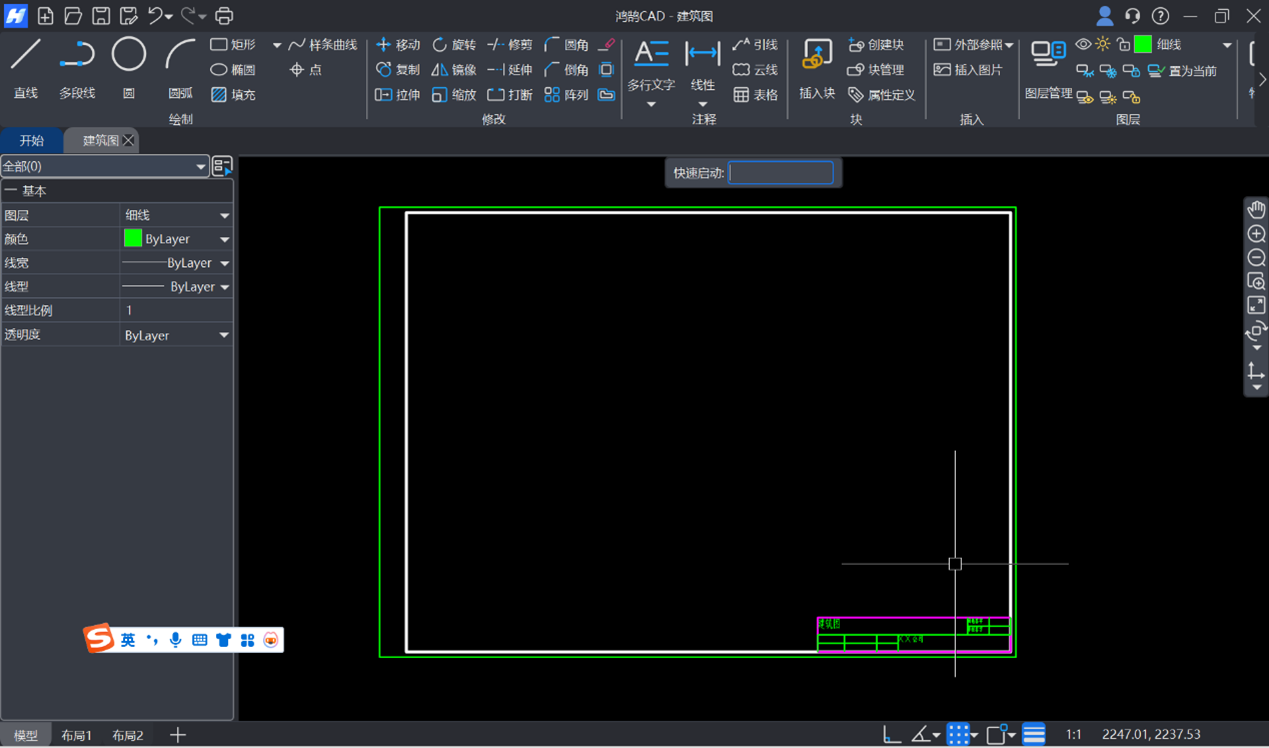

绘制完成后整体效果如下图所示。

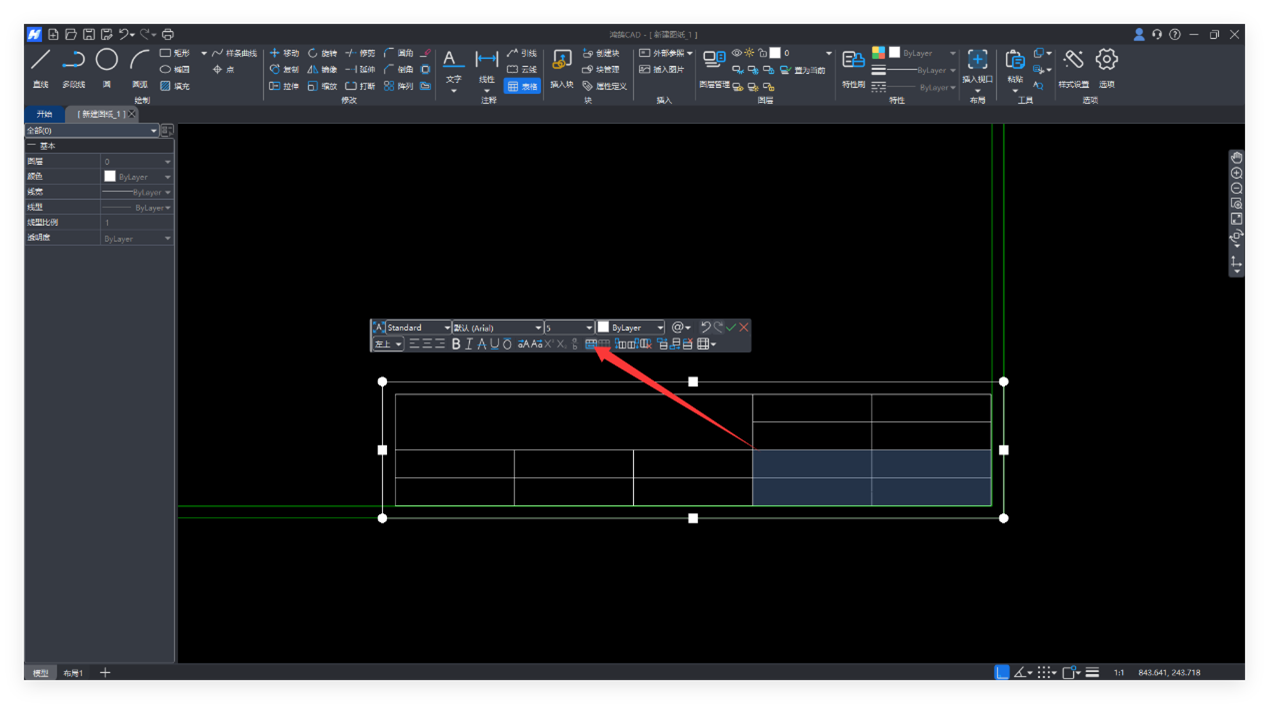

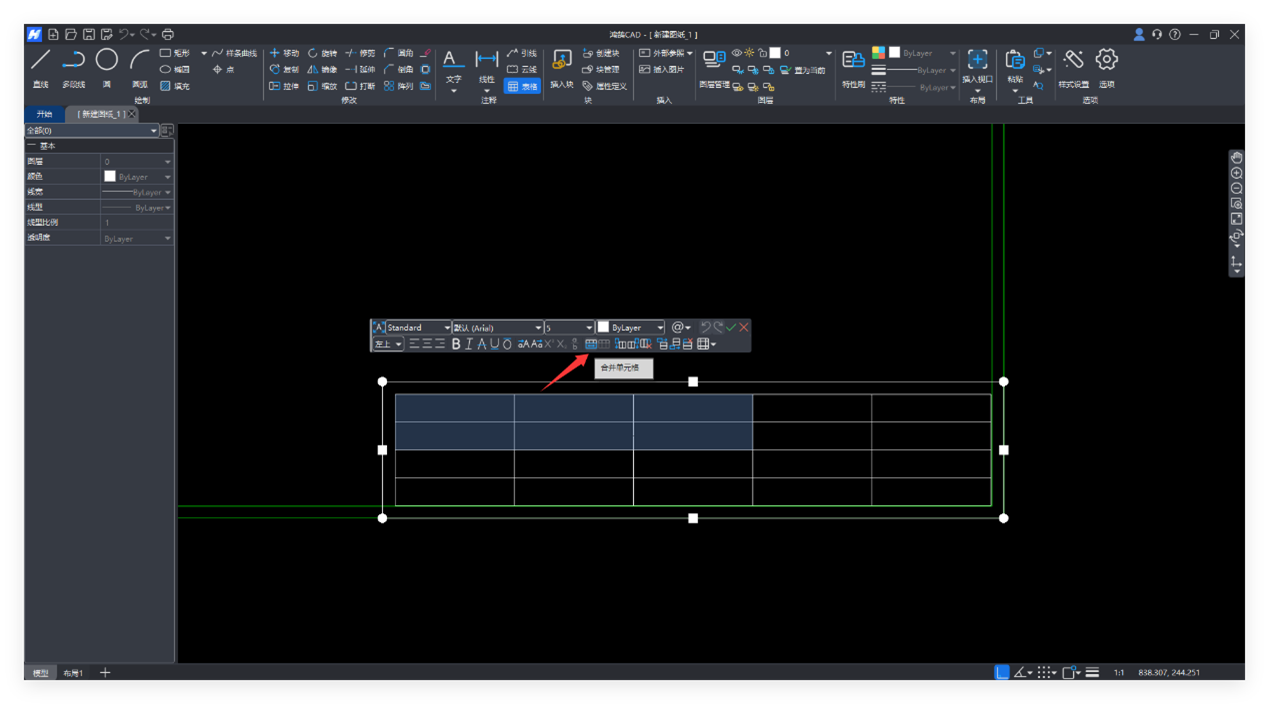

选中左上角2行+3列的单元格，直接在上方表格编辑栏“合并单元格”

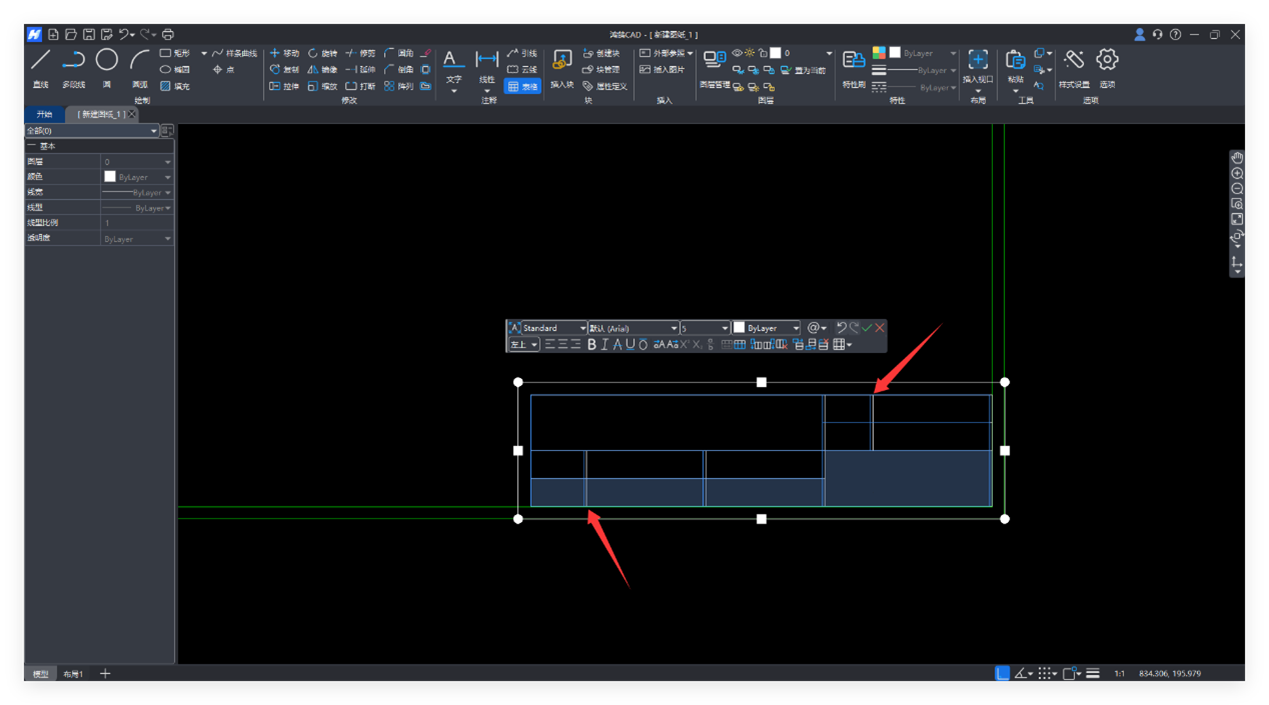

拖动表格线可自由调整列宽、行高

鸿鹄CAD软件轻量化设计，安装包仅40MB，绘图与查看图纸均流畅无卡顿，充分满足基本绘图与修改需求，是制图新手的理想之选！
