PDF图纸直接出净截面积：“面积扣减”快速计算复杂断面

在公路与桥梁工程计量中，我们每天都要和大量的结构断面图打交道。无论是隧道衬砌、箱梁截面，特别是复杂的桥涵截面，计算这些异形结构的混凝土方量、模板工程量，第一步永远是求解那个“不规则”的断面净面积。

传统的做法是，在CAD软件中描绘轮廓、使用测量命令。然而，一个现实的困境是：下发至施工现场的最终版图纸，绝大多数都是不可直接编辑的PDF格式。面对这种情况，工程师们往往陷入两难：要么将PDF转换为CAD（常伴失真、需纠偏），要么重新绘制一遍断面图。今天，就为大家介绍一种在工程圈内悄然流行的高效方法——利用PDF快速看图的 “面积扣减” 功能，像“剪纸”一样，在PDF图纸上直接得到我们想要的净面积。

一、方法优势与广阔的应用场景

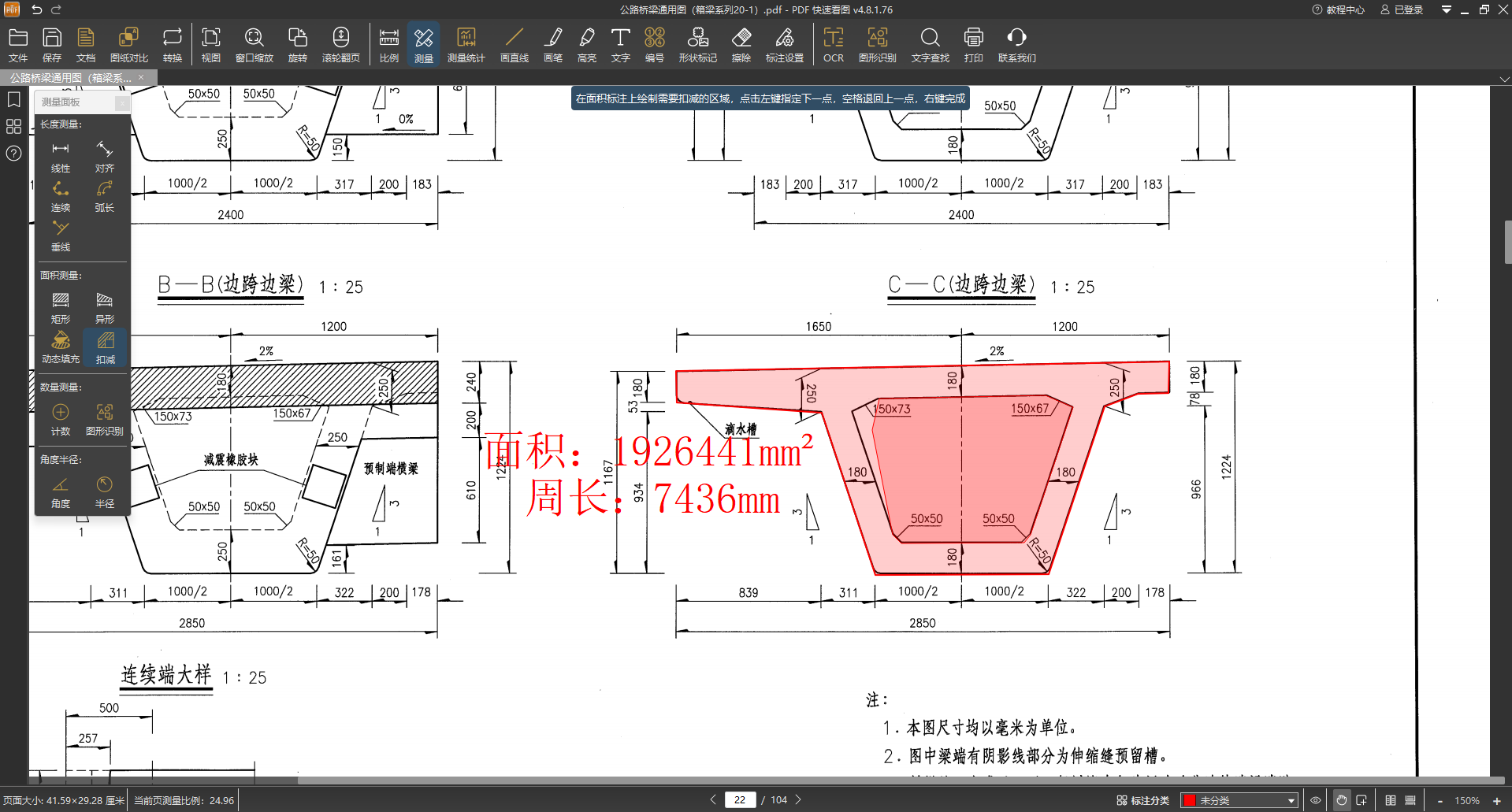

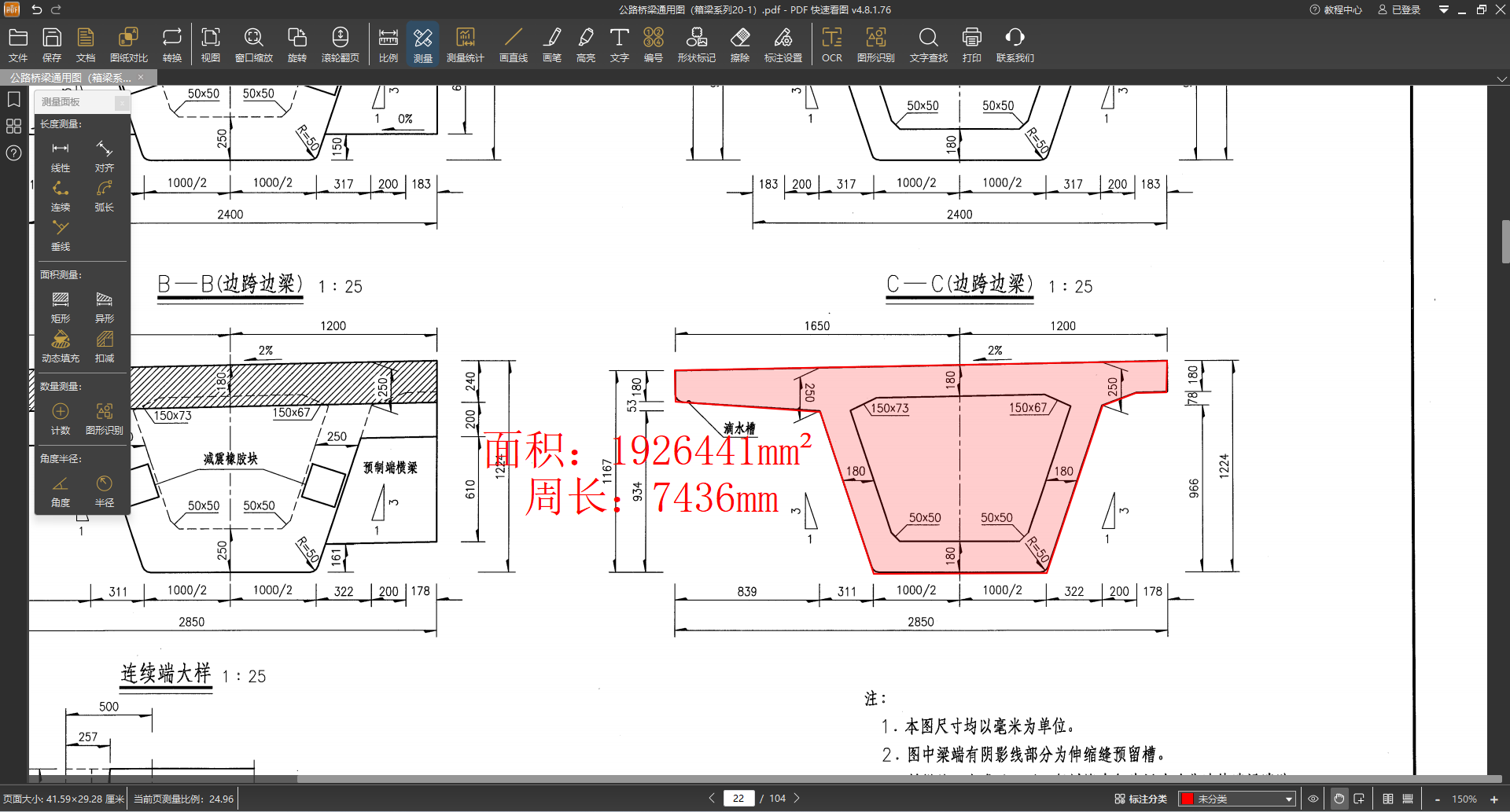

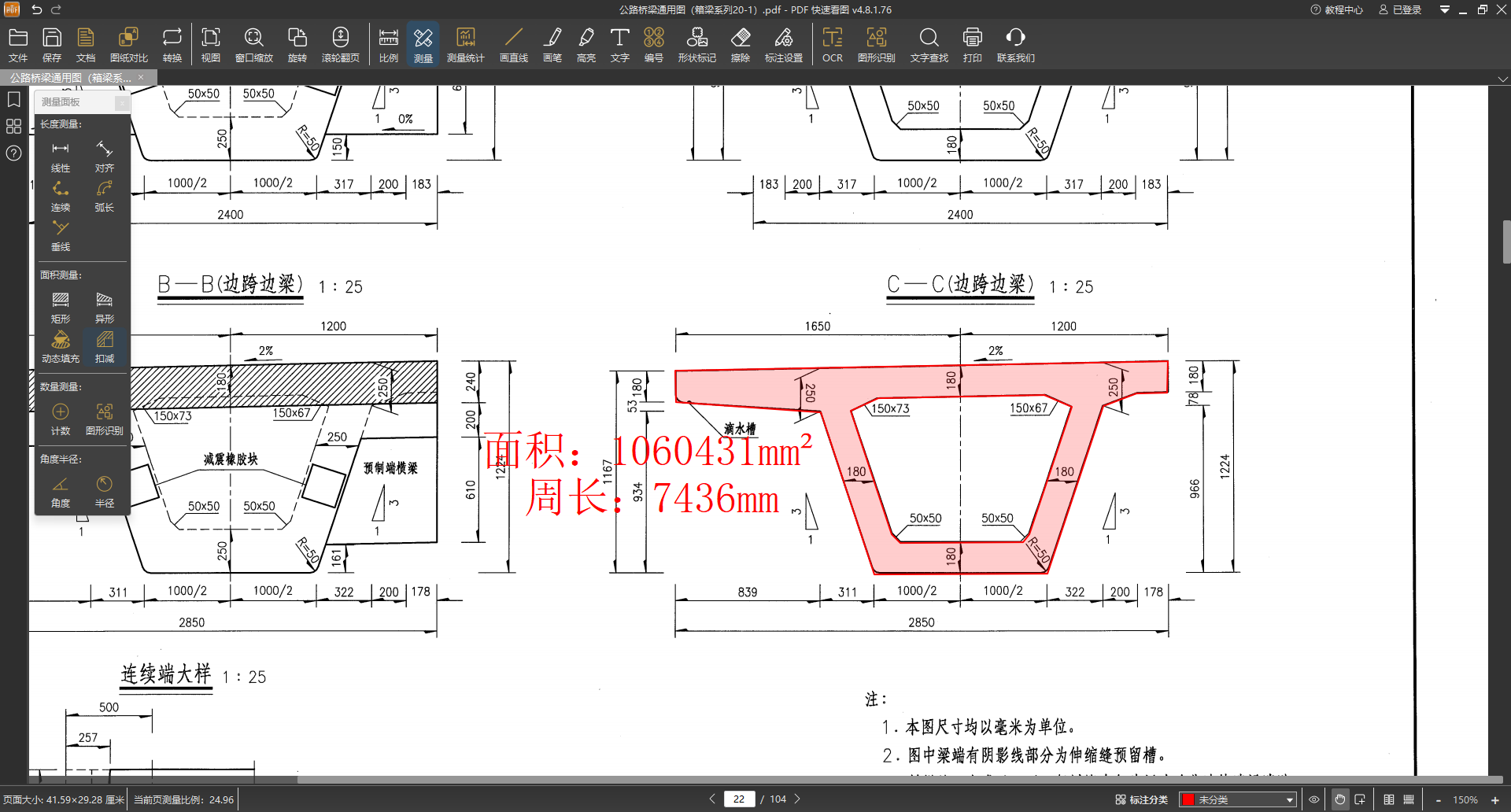

以一个内部有空腔的箱式断面（如箱梁）为例，我们需要计算净截面积，实际上就是整体轮廓面积减去所有内部空心部分的面积。核心公式：所需净面积 = 外轮廓闭合面积 - (空心区域1面积 + 空心区域2面积 + …)。市面上如“PDF快速看图”等专业工具，正是将这一思想变成了简单的操作。

传统流程：接收PDF → 转换/重绘为CAD → 用CAD测量 → 人工记录计算。耗时可能长达数十分钟甚至数小时。

新方法流程：接收PDF → 校准比例 → 直接测量 → 扣减面积。耗时仅需几分钟。

新方法直接在最终版PDF图纸上作业，避免了格式转换过程中的图形失真、比例失调等风险。“所见即所得”的扣减过程，让计算逻辑一目了然，质检或复核时异常方便，极大降低沟通成本。该方法不仅适用于隧道、箱梁，更可广泛应用于一切需要计算闭合区域面积的场景。

二、四步实战：以箱梁断面为例

我们以一个典型的箱梁断面为例，完整演示如何在不转换格式、不重绘图的情况下，2分钟内完成净面积计算。

第一步：校准比例尺

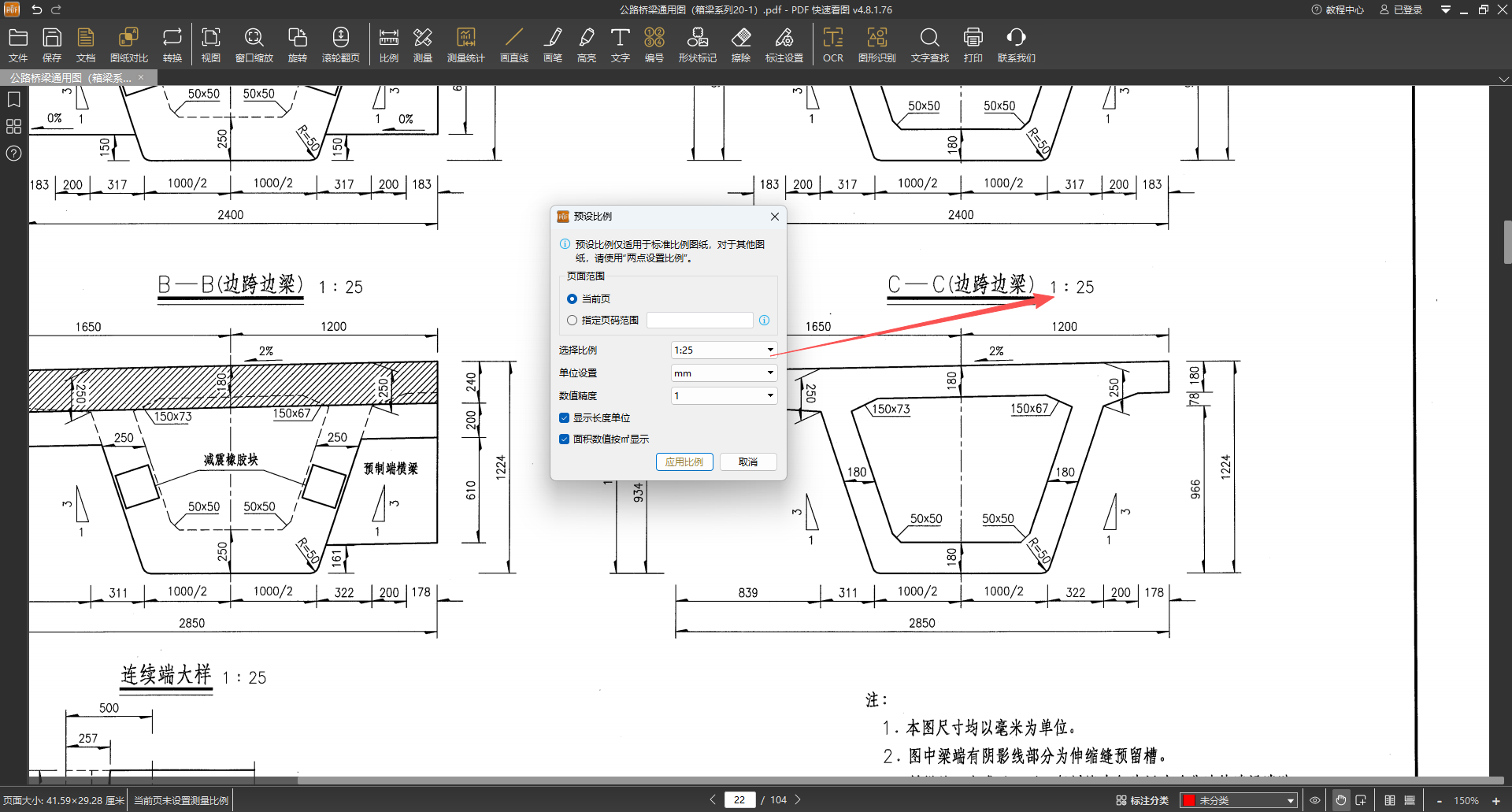

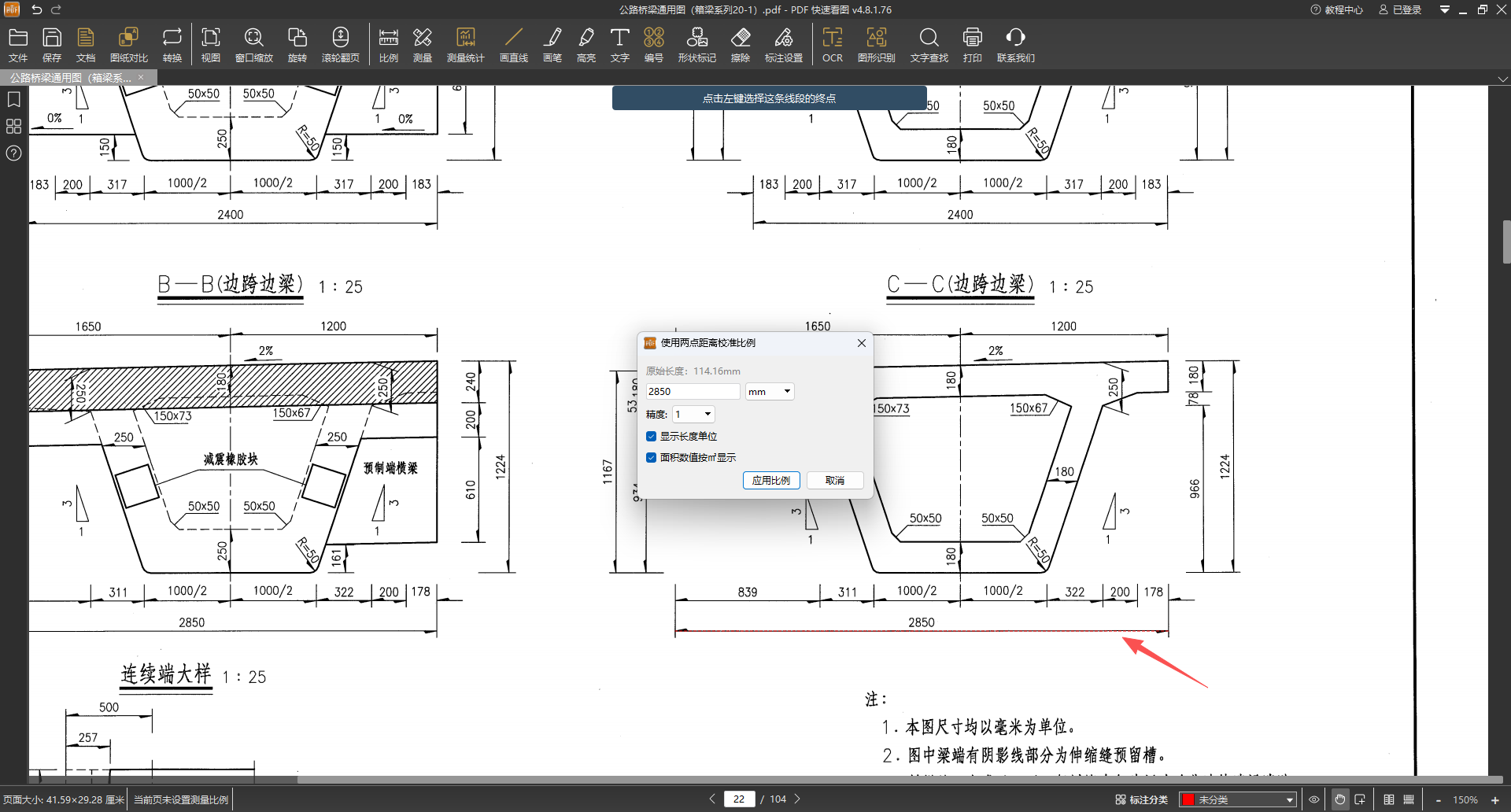

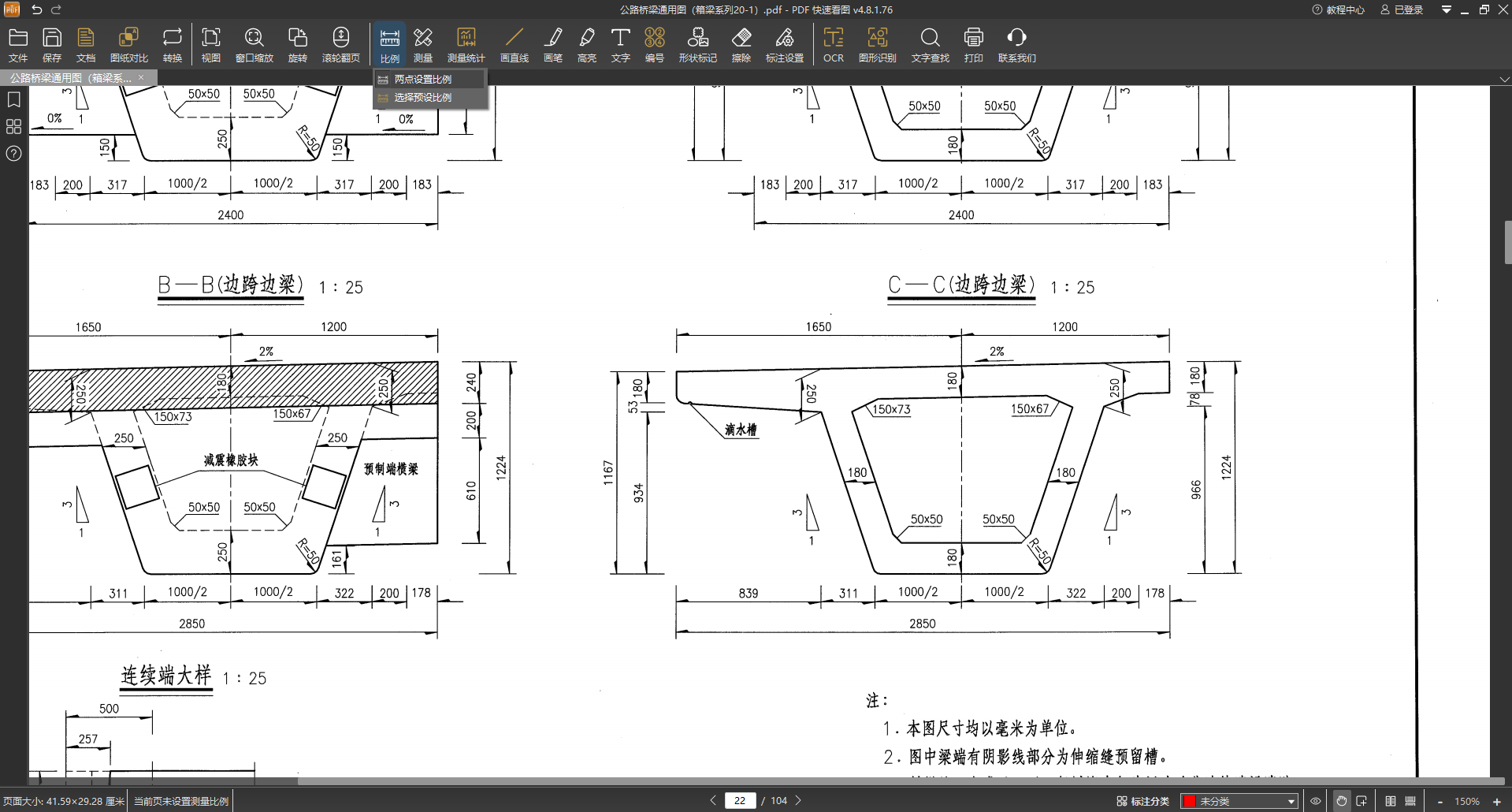

在软件中打开PDF断面图，找到图纸上标注了明确尺寸的两个点（例如“顶板宽2850mm”）。使用软件中的“两点距离测量”功能，点击这两个点，输入图纸标注的实际尺寸，并选择正确单位（mm），点击“应用比例”。或直接根据图纸上的比例尺选定对应比例尺。
