图纸显示不全？十大高频问题与解决方法汇总（上）

经常有一些用户咨询，我的图纸显示不全，标注全变成了“？？？”，图打开后一片空白，下载一堆字体，安装好多软件，还是不行？

别慌！下面结合真实业务场景，为您系统梳理前五大常见原因及解决方法，让图纸“无处可藏”！

一、高低版本不兼容：含天正图元

场景：打开建筑图纸，给排水管线、暖通风管等专业线条消失。主要是高版本CAD的新功能图元在低版本软件中无法识别。

解决方案：CAD快速看图电脑版和手机版均已支持天正最新版T30v1.0，更新软件即可直接完整查看。

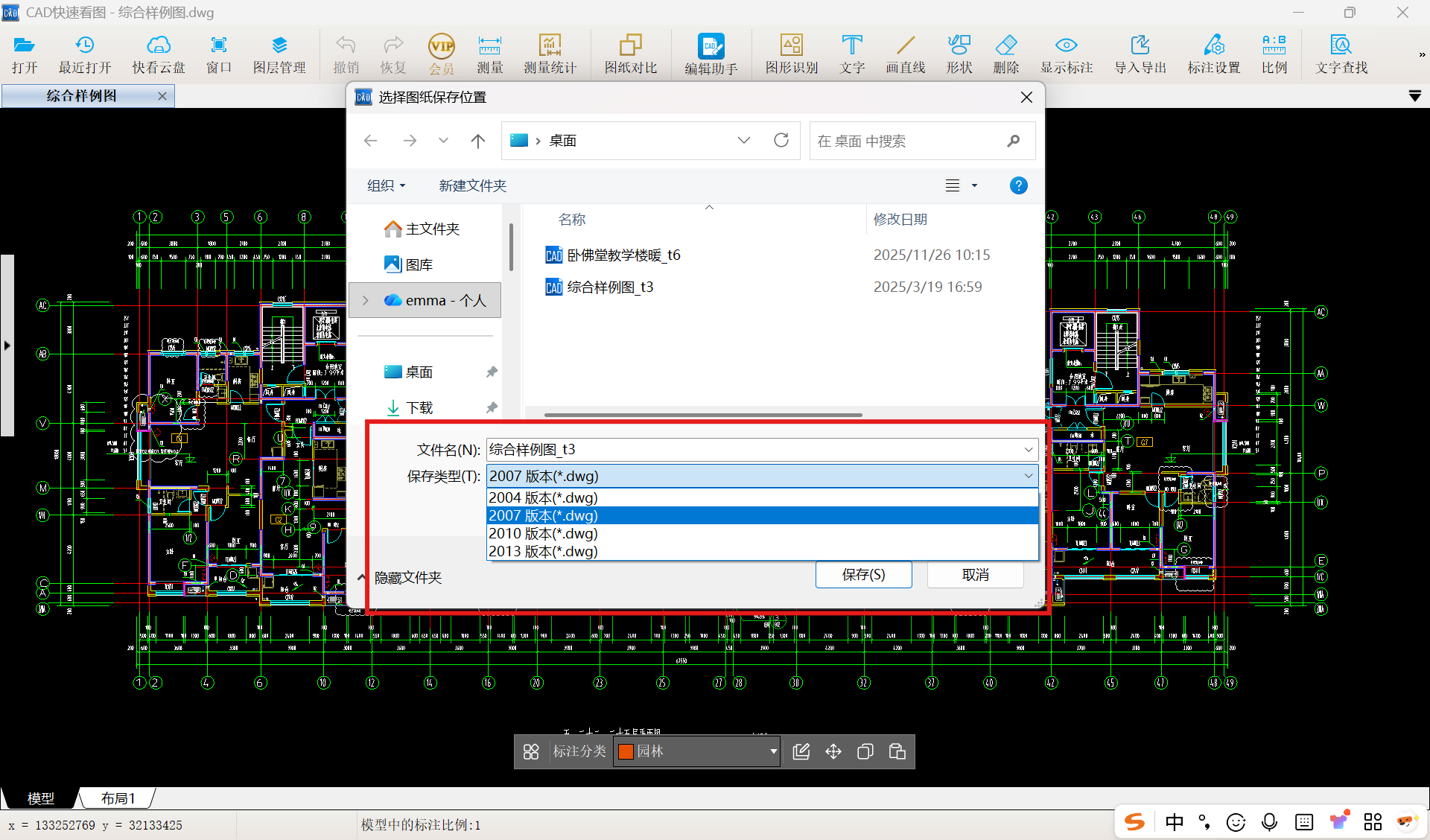

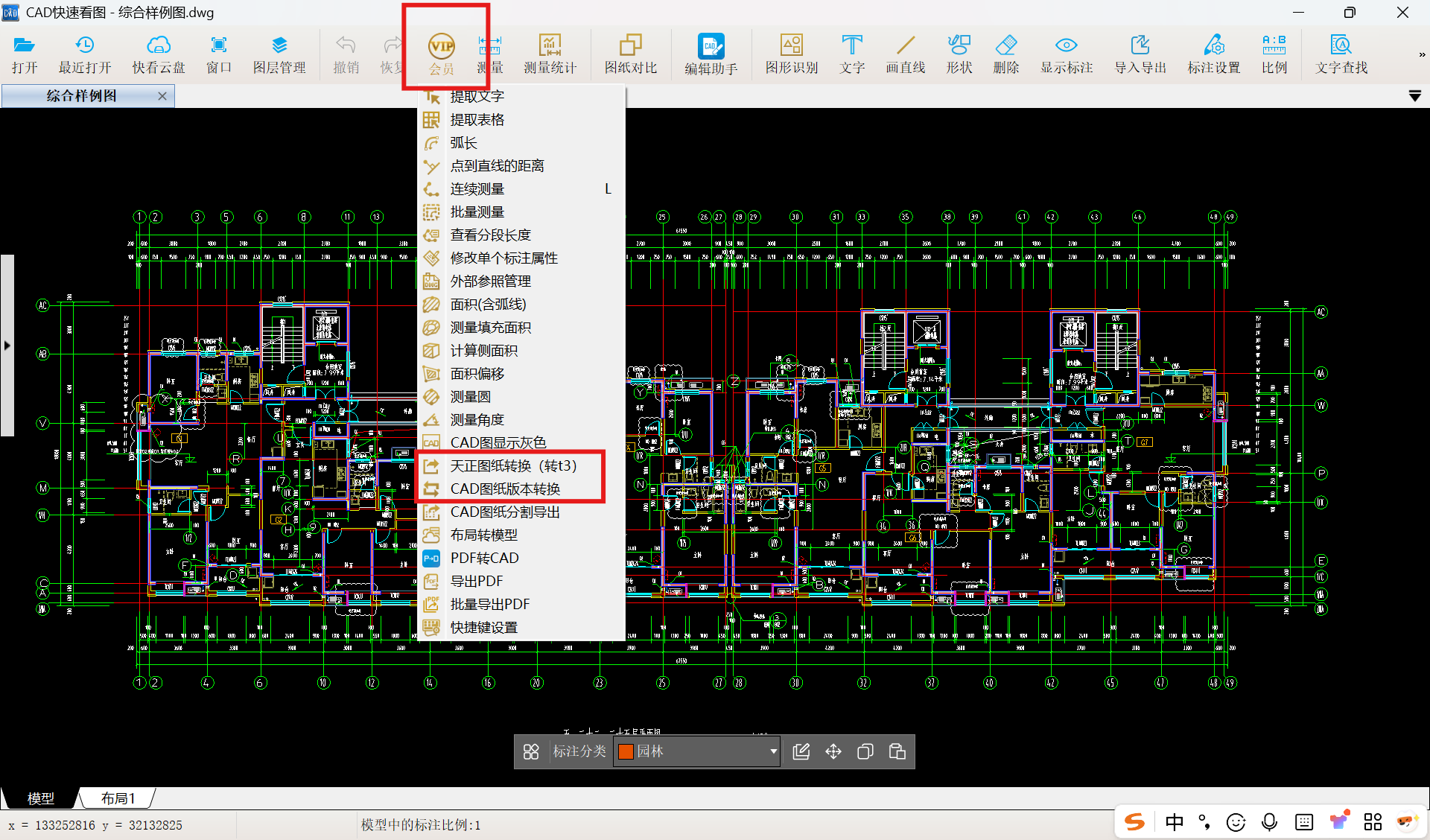

软件还有转t3、图纸版本转换功能，一键转换高版本天正/CAD图纸到低版本，让你的其他软件（低版本AutoCAD、低版本天正、其他计量/编辑软件）也能完整显示图纸内容了。

二、 参照失踪：外部参照未绑定或路径错误

场景：打开建筑专业提供的平面图，墙体、门窗都不见了，只剩下轴线。大多是图纸使用了外部参照（如将楼梯单独存为一个文件），但参照文件未随主图一并发送，或接收后路径改变导致软件找不到。

解决方案：

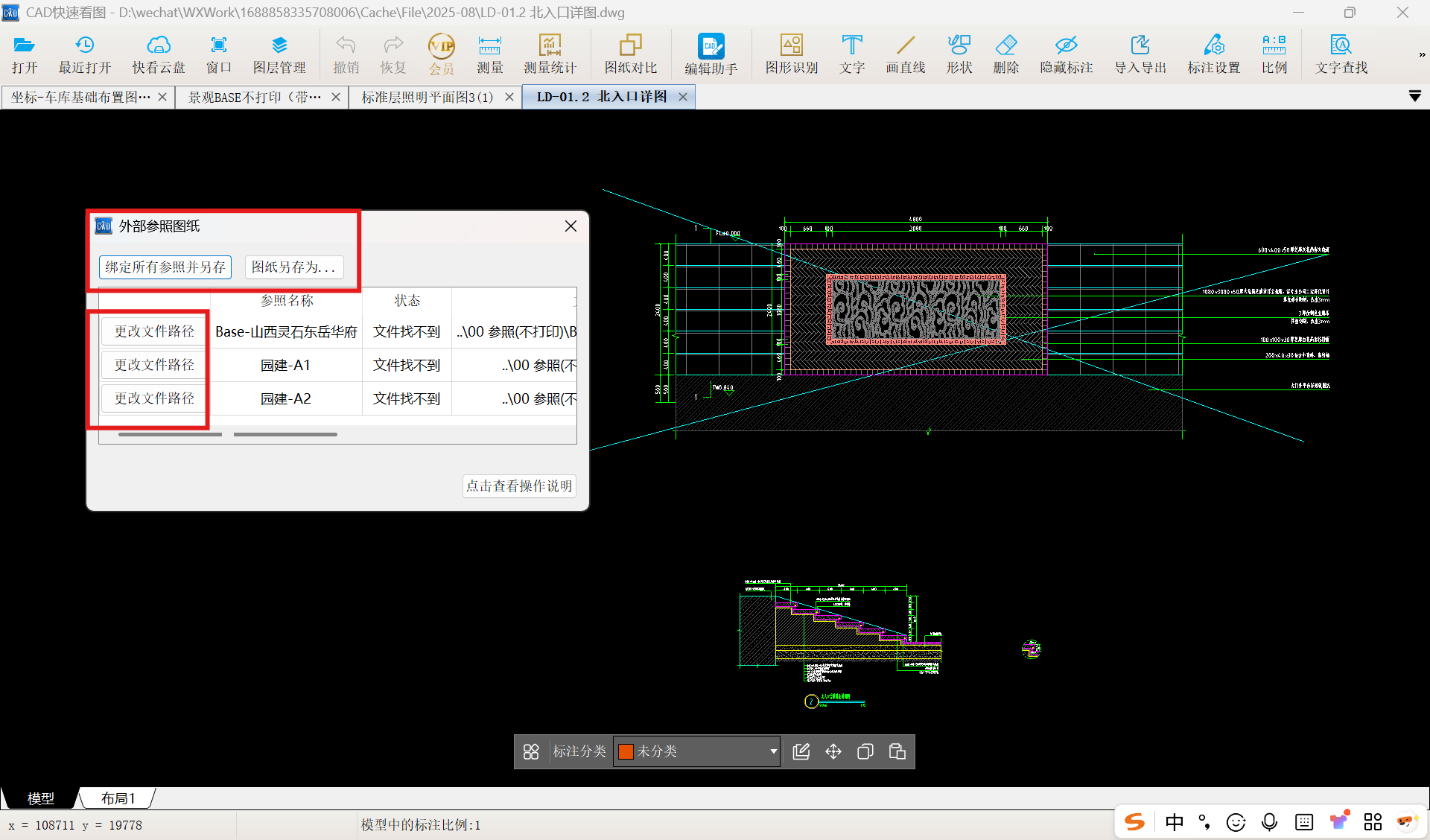

使用CAD快速看图中的“外部参照管理”功能，可以查看到当前平面图的参照图名称、所在位置。然后点击“更改文件路径”按钮，加载对应参照后图纸就能完整显示。同时点击的左上角“绑定所有参照并另存”，这样绑定出来的新图纸就可以独立显示完整内容了。

三、空间错位：图元藏在模型或布局空间

场景：甲方发来的总平面图打开后一片空白，只有几个孤零零的线条。设计师习惯在模型空间绘制草稿或原始内容，而在布局空间通过视口排布、标注，整理出最终的施工图。

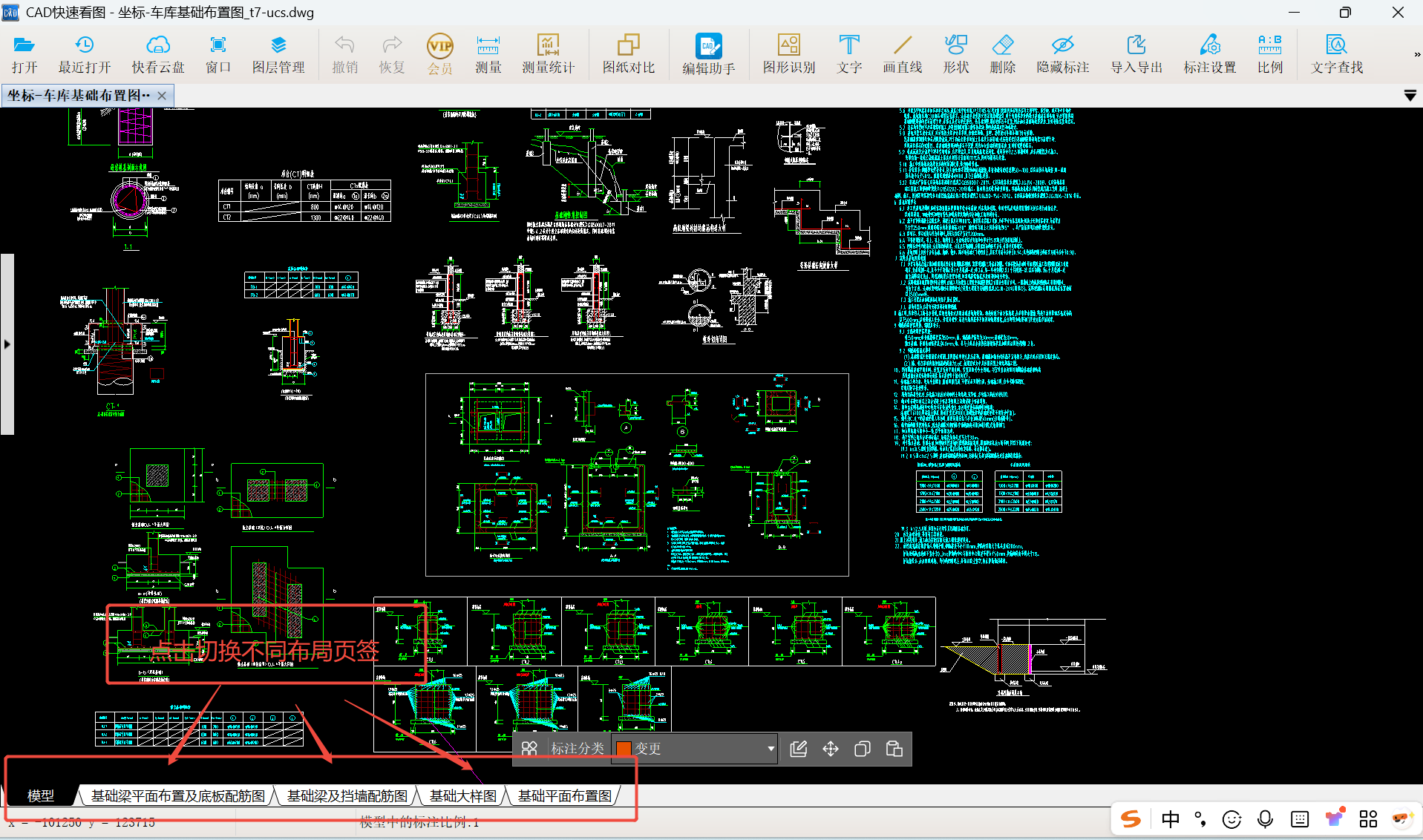

解决办法：查看CAD快速看图软件窗口左下角，点击切换 “模型” 和 “布局” 页签，点击切换一下就搞定~

四、 维度限制：图纸包含三维图元

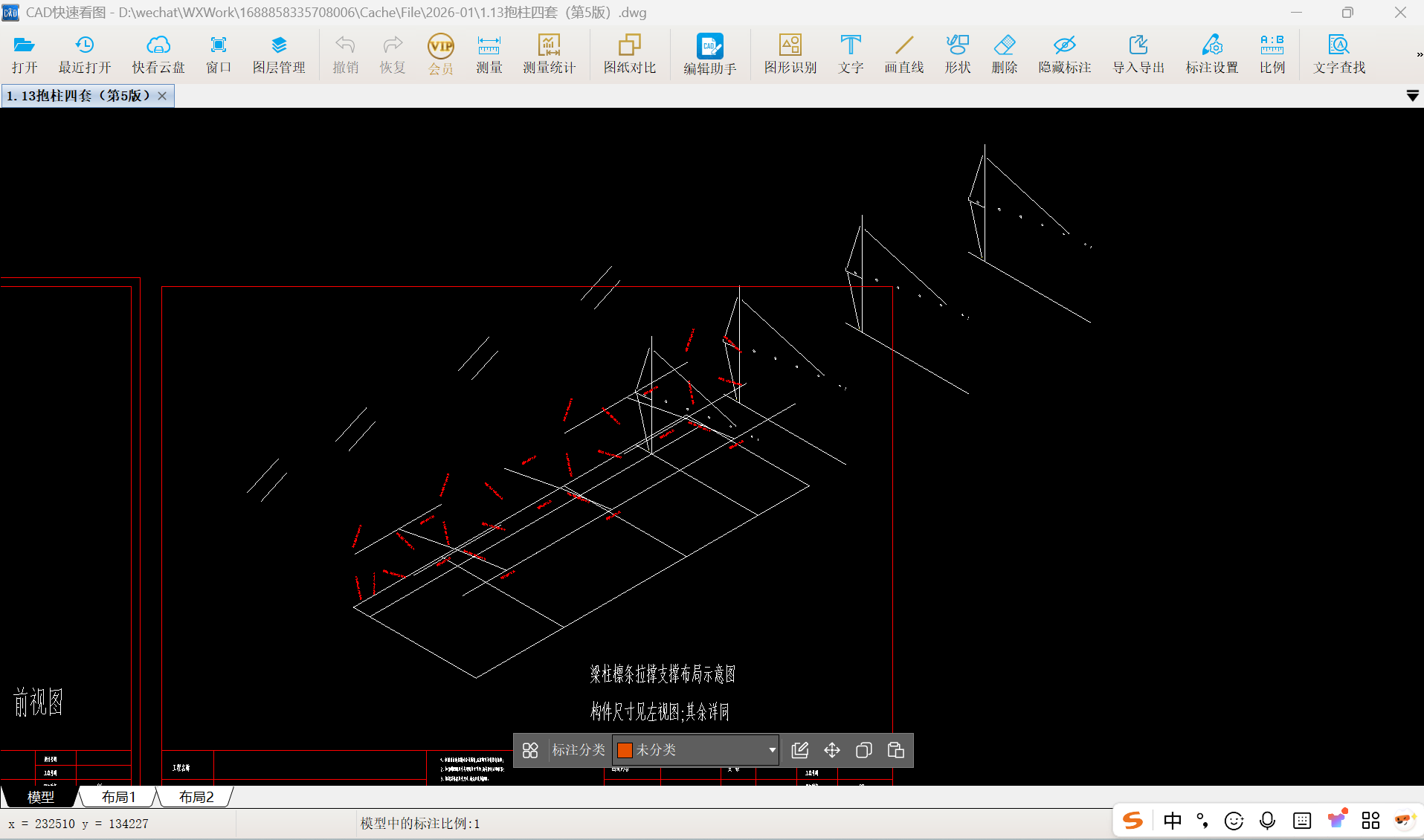

场景：图纸在快速看图中只剩几个线条，在AutoCAD中显示正常（可能是三维实体）。

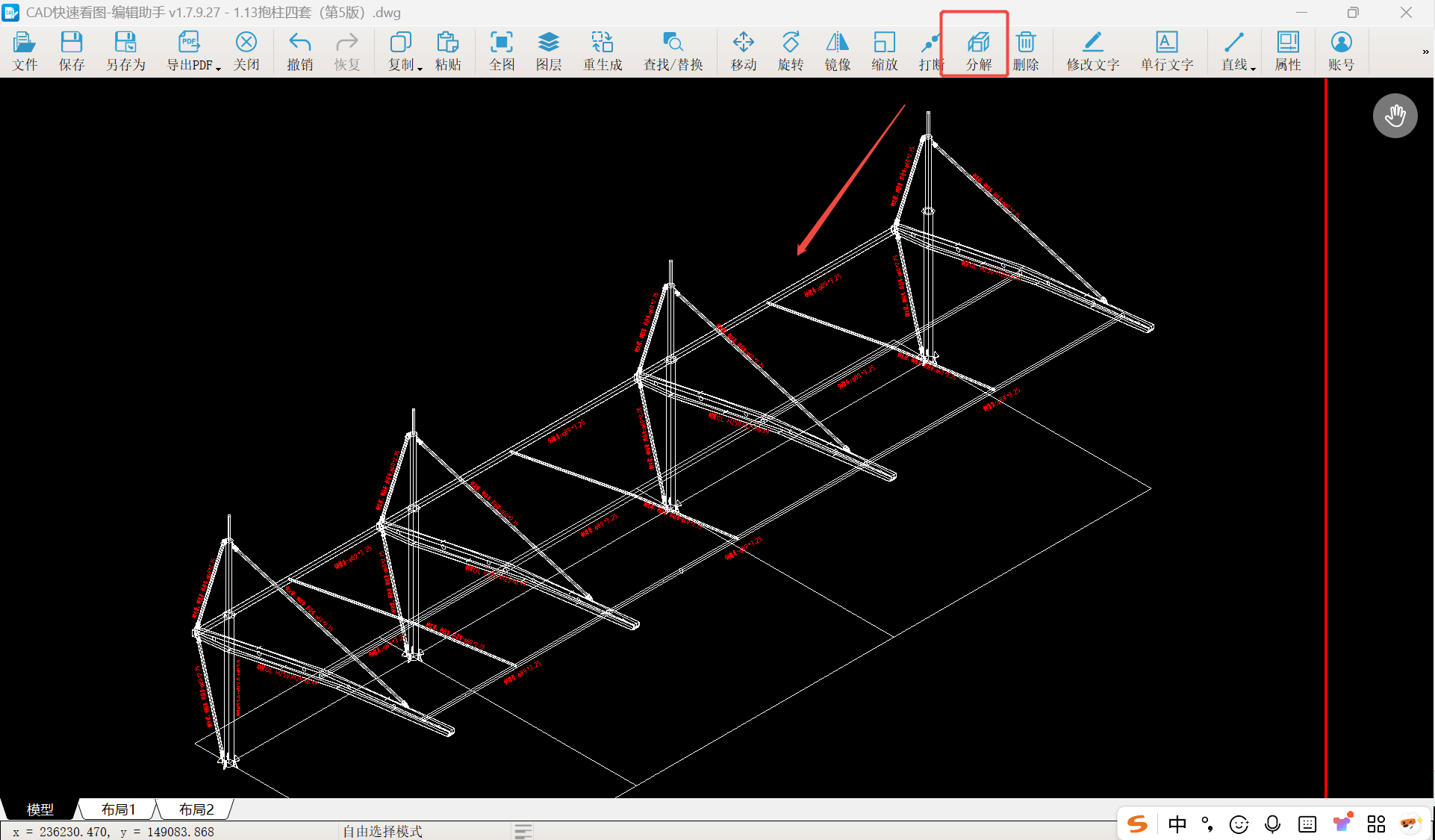

解决方案：用CAD快速看图编辑助手，将三维图元分解为二维多段线或面域，保存后再软件打开。

五、布局内容不全

场景：布局内图纸变形、移动或只显示部分。

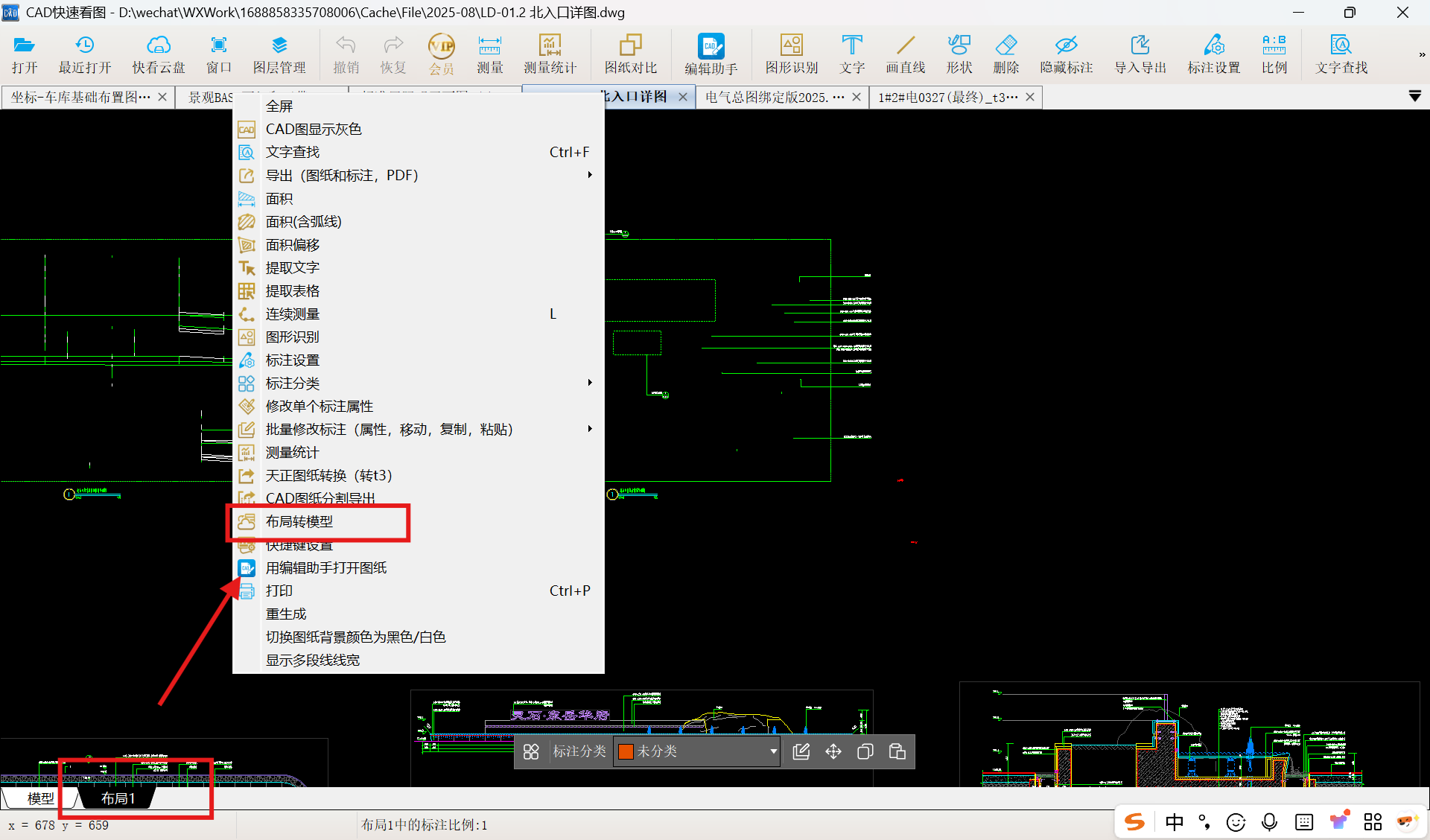

解决方案：在CAD快速看图中，在布局图中，点击鼠标右键，选择 “布局转模型”，将布局内容转换为模型中查看。

以上五类问题涵盖了因版本不兼容、参照失踪、模型/布局空间错位和三维图元导致的图纸“消失”难题。掌握这些技巧，即可轻松应对图纸问题。

下篇我们将继续剖析另外五大导致图纸显示异常的原因，包括标注乱码、图层冻结、图元“跑飞”、视角扭曲及填充丢失等问题的解决方案。
