定距测量实操全攻略：风管分节、支架定位、管道下料一次搞定

做安装工程和装修施工的朋友，经常遇到以下按固定间距等分、定位、统计数量的工作：

暖通空调：风管分节下料、支吊架点位定位

消防给排水：消火栓镀锌钢管下料根数统计

电气：桥架支架定距打点、工程量统计

装修土建：吊顶龙骨排布、石材分格、柜体排孔

以往自己手动一个点一个点量，费时间不说，长距离管线一长就出错；CAD快速看图的定距测量就是专门解决这类问题的 —— 输入一个间距，自动从起点开始等分整段管线并批量标注，最后一段自动标注剩余长度，还能统计数量、导出表格。从量尺、下料到交底、归档，一条流程全部打通。

目前，移动端（安卓、iOS、鸿蒙）、PC 端（Windows、MAC)都已支持这个功能，需要的小伙伴，可以更新到最新版哦，版本号如下：

1、鸿蒙移动端5.3.1.29版本

2、安卓移动端6.2.0版本

3、ios移动端6.1.5版本

4、Windows PC端6.5.3.105版本

5、Mac端4.2.3版本

第 1步：定距测量，一键风管分节下料

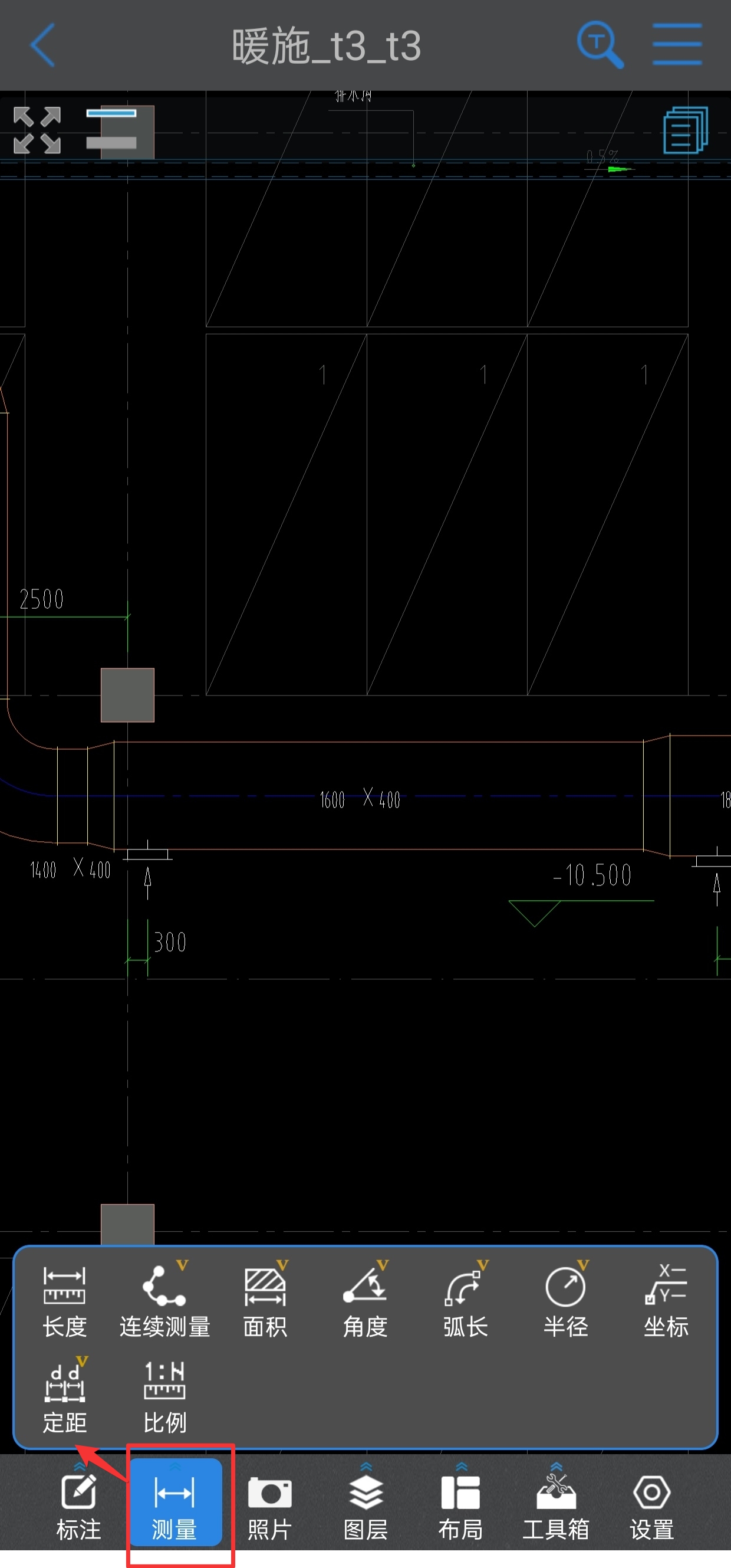

打开图纸，确认比例设置正确；底部打开【测量】，找到定距测量功能；

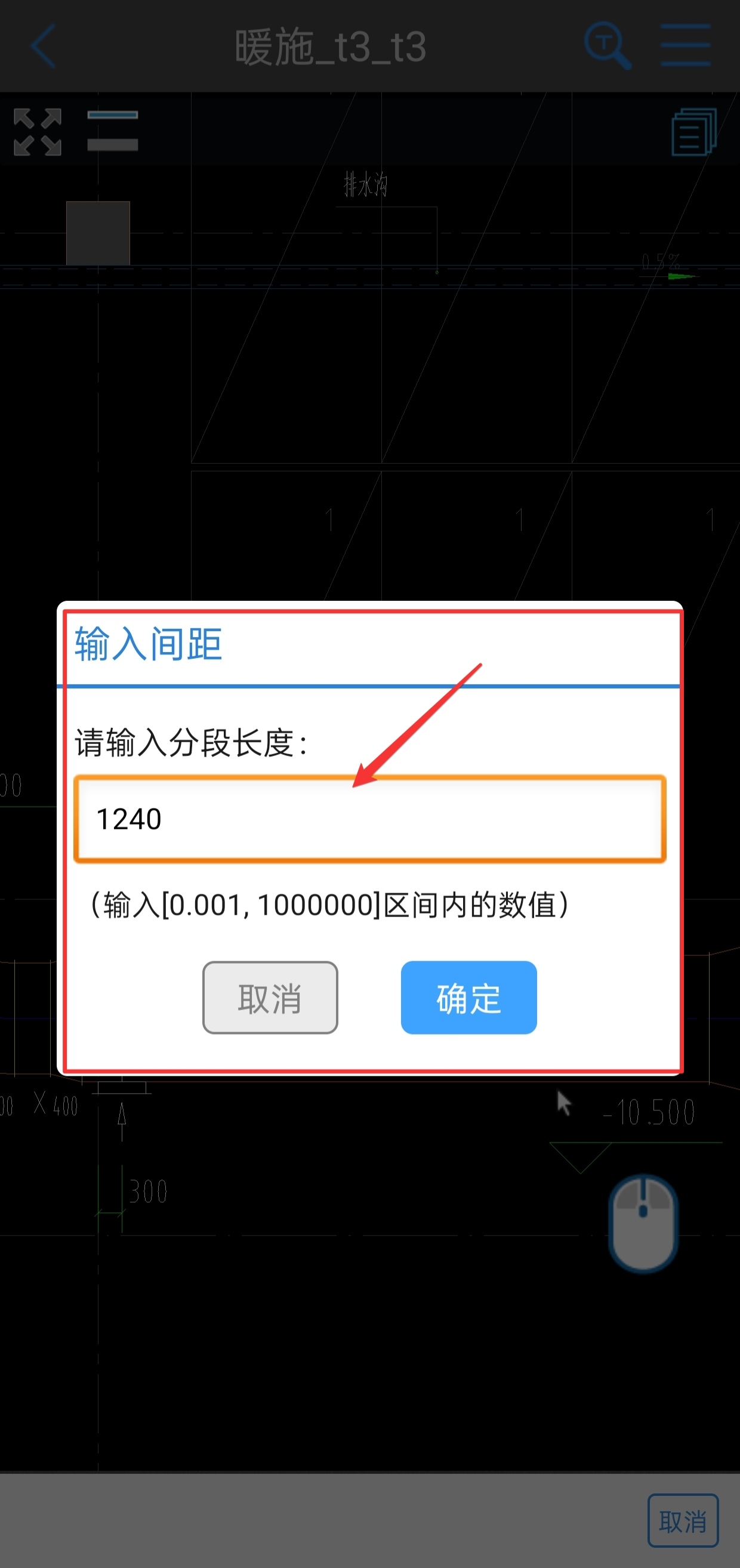

在弹出输入间距对话框中输入标准节尺寸（如 1240）；

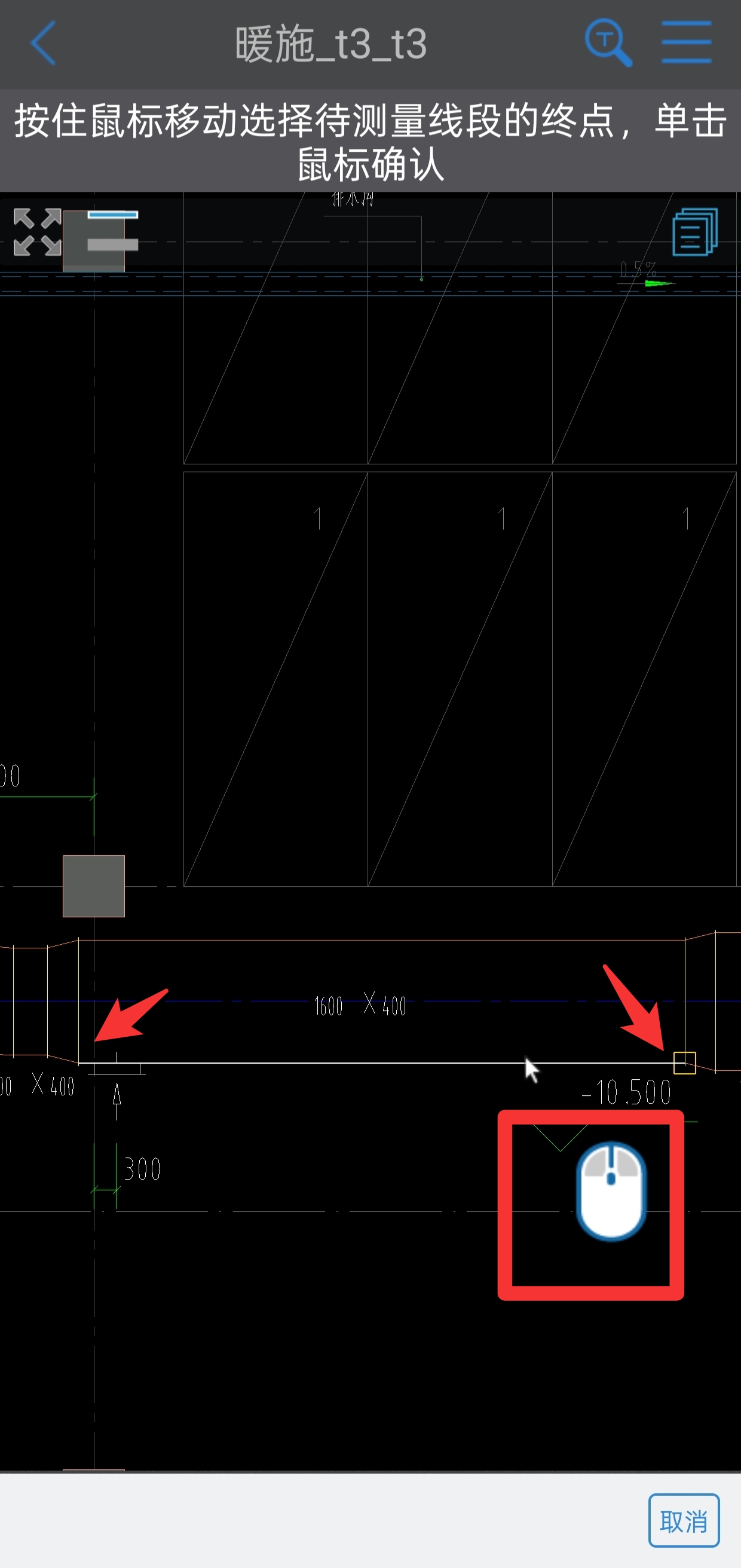

依次点击风管直管段两端起点、终点，虚拟鼠标自动识别端点、交点、中点。

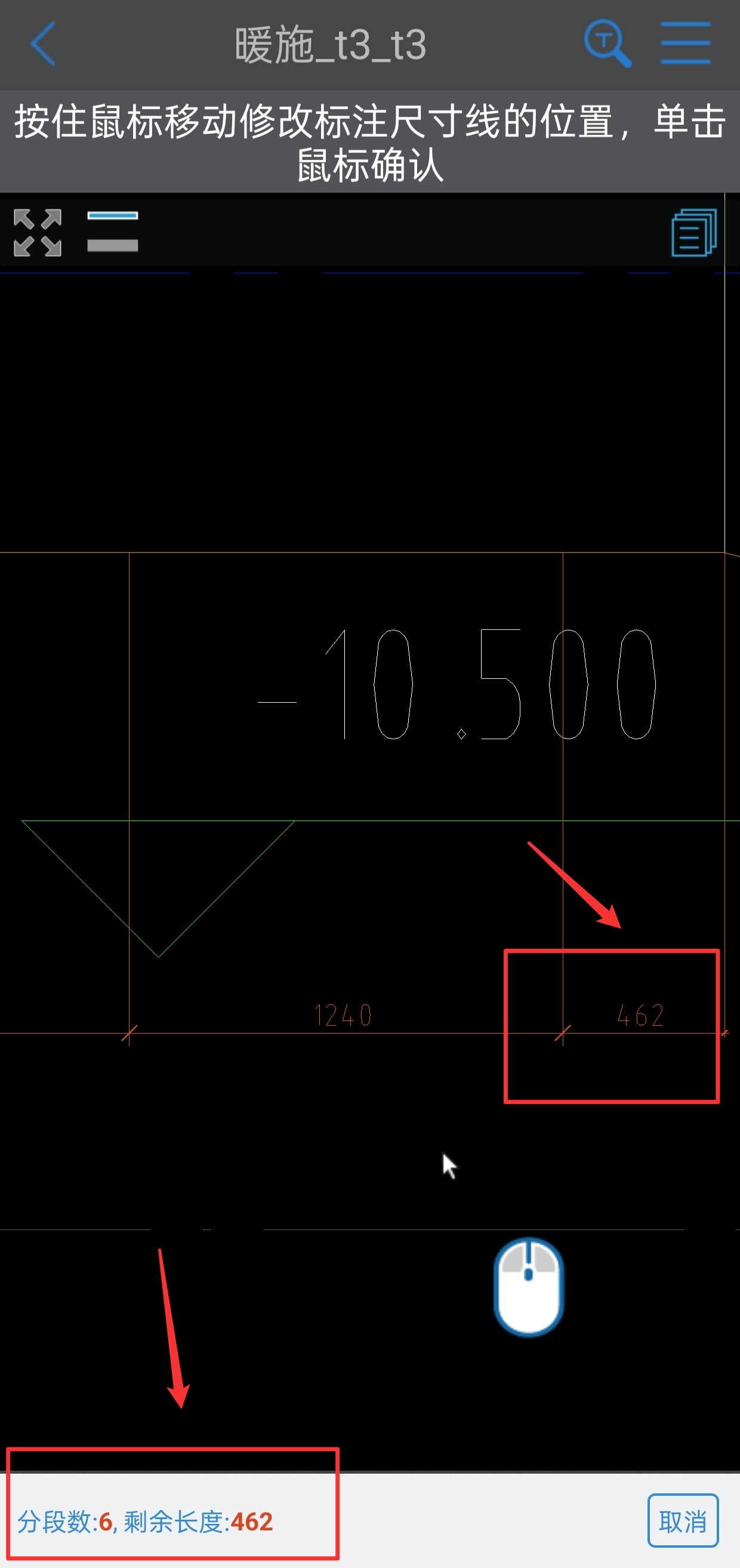

软件自动计算分节数量和剩余短节长度，并自动在图纸上标注。分段数：6，剩余长度：462。

小技巧：分节生成后手动检查分割位置，法兰分割点避开墙体、楼板、防火阀位置。

第2 步：弧线测量，获取弯头弧长与半径

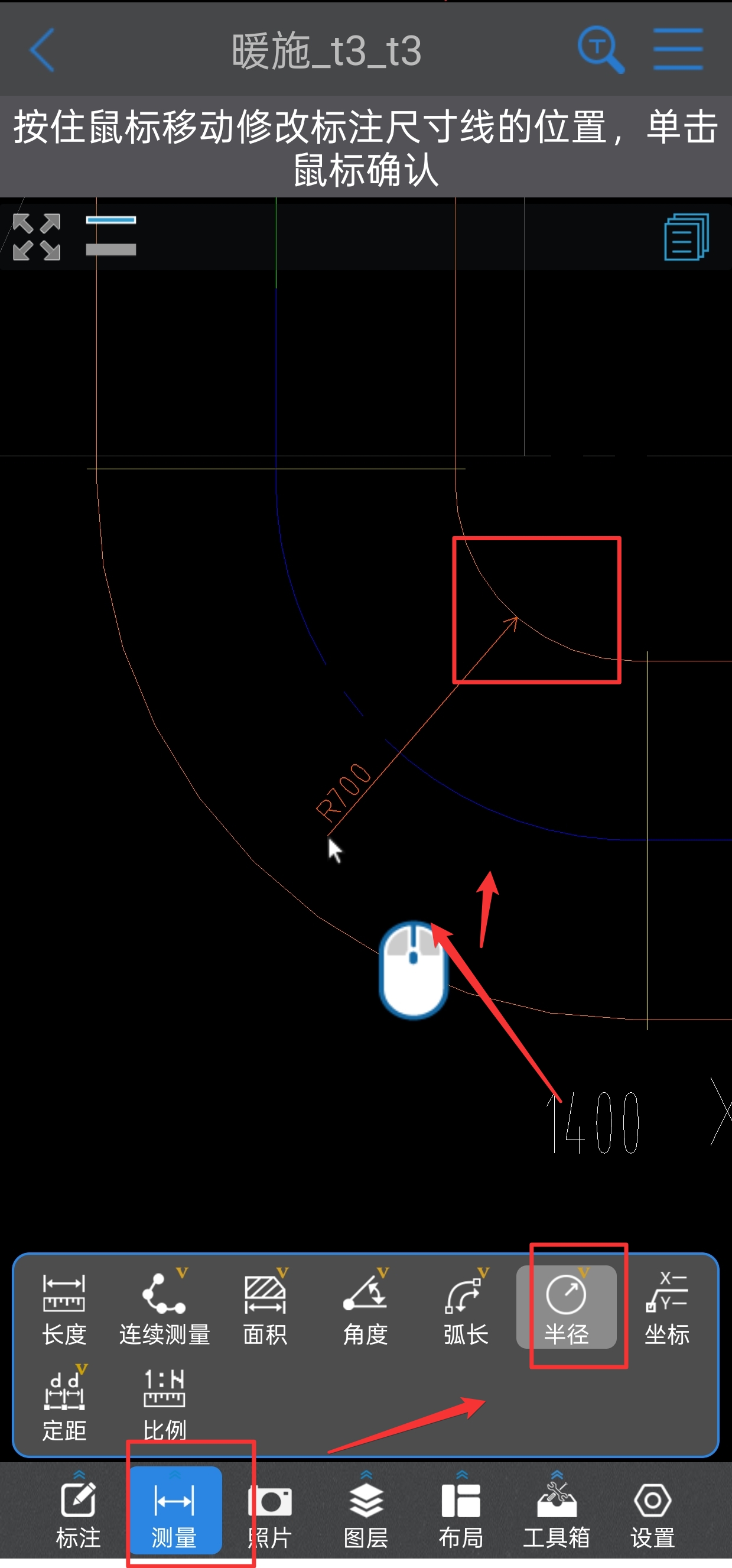

图纸上选中弧形弯头，使用半径测量功能，直接读取弯头弧长、弯曲半径。

一方面给加工厂提供弯头制作参数，另一方面核算弧形风管展开面积，避免拿弦长算量导致工程量偏小。弯头、三通等异形构件的半径数据，直接写进下料单。

第 3 步：水印相机拍照验收

风管安装完成、隐蔽封板之前做现场验收：

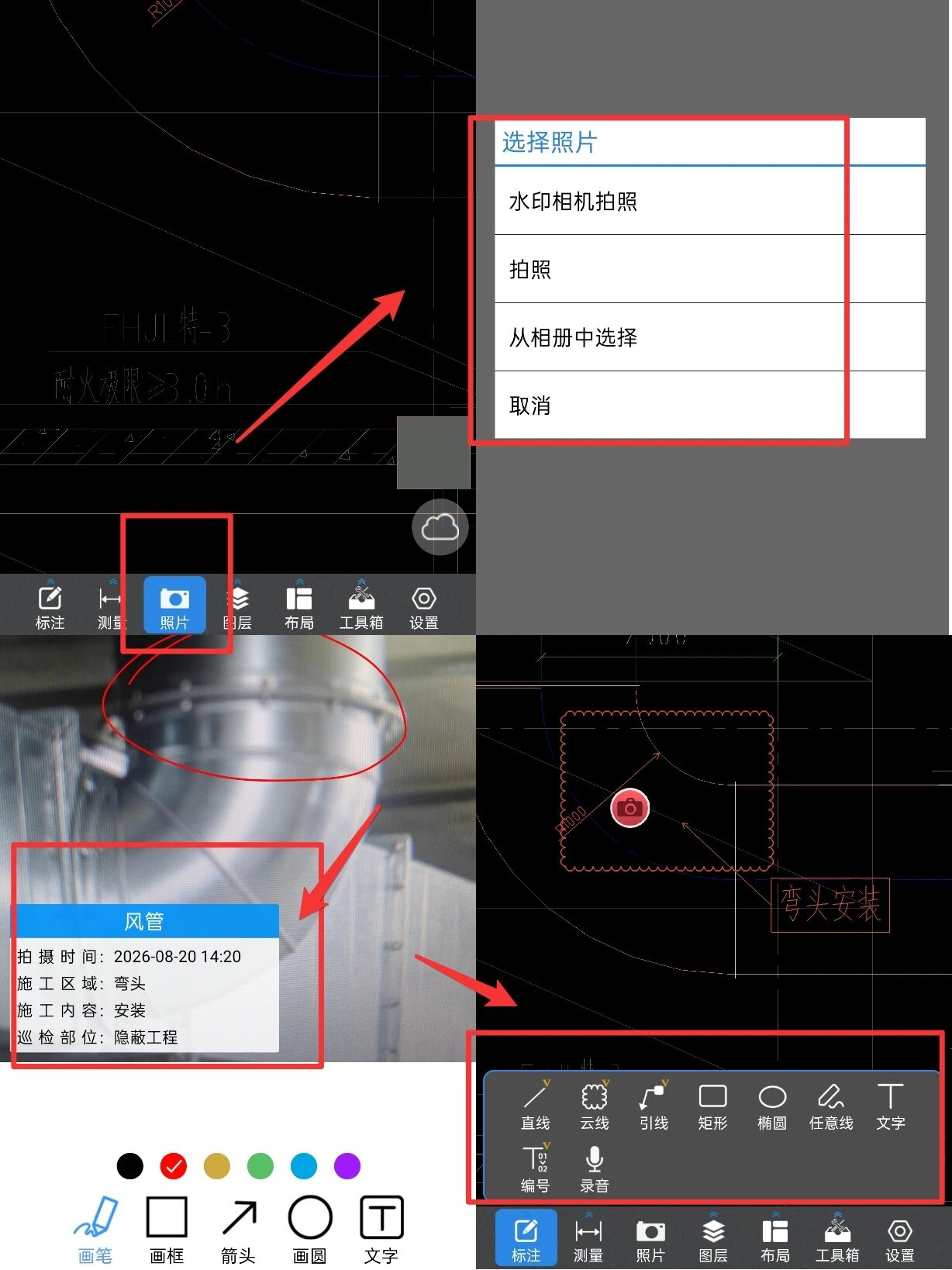

1.  在图纸对应支吊架、弯头、法兰位置做文字批注，记录需要检查的验收项；

2.  直接在软件内打开水印相机拍照，照片自带时间、地点水印；

3.  拍摄支吊架间距、法兰接口、穿墙套管、漏光检测现场等照片，照片直接附着在图纸对应点位，不用存手机相册；

4.  发现支吊架间距超标、垫片缺失等质量问题，在图纸上圈注，写清楚整改要求。

第4 步：云盘同步，完成整改闭环

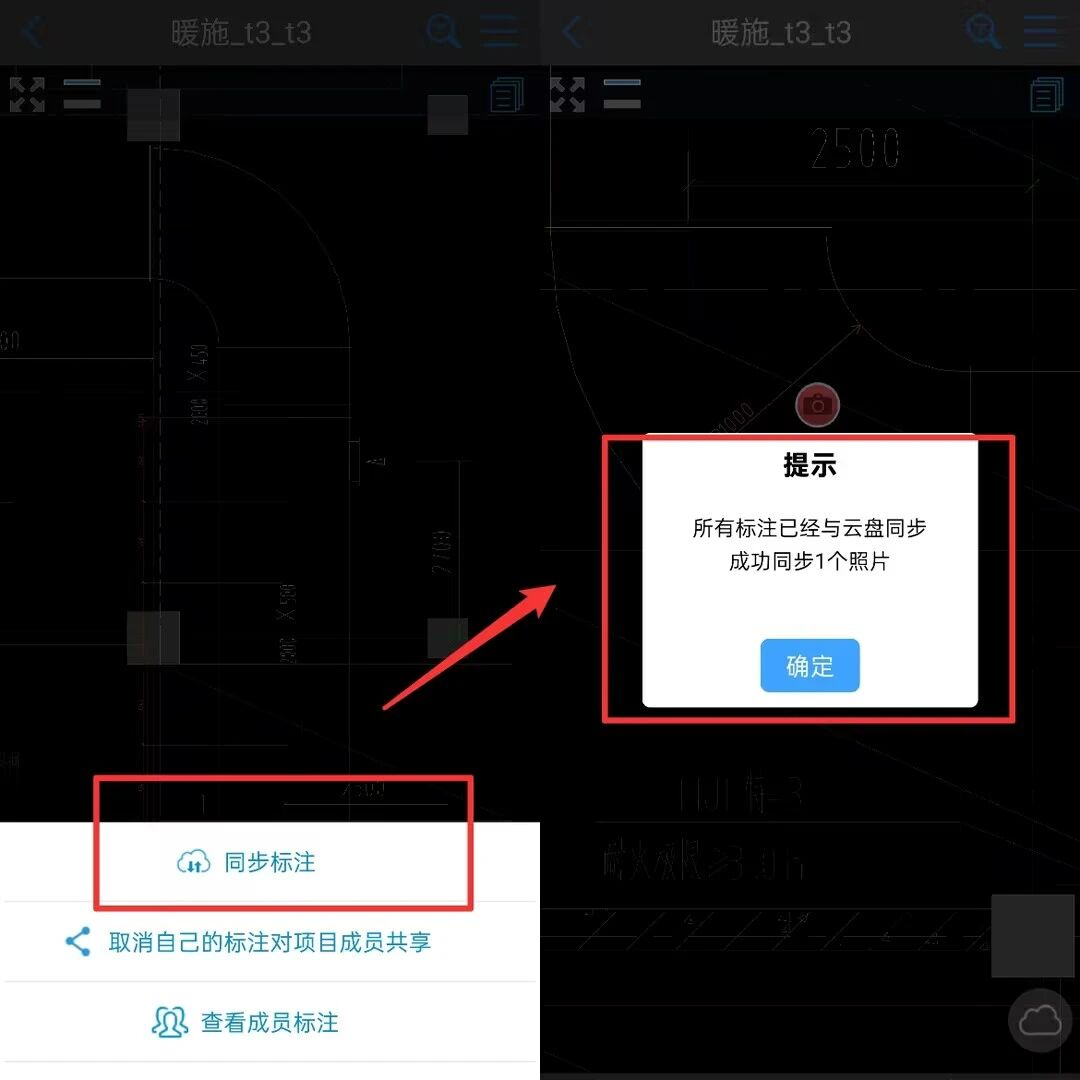

所有分节标注、测量数据、水印验收照片全部保存到快看云盘。加工厂、现场施工班组、监理、办公室造价人员打开云盘图纸，就能看到全部测量、批注、验收照片。不用来回转发截图，问题整改完成后更新批注，整套资料直接作为后期签证、结算的原始资料。

CAD快速看图的定距测量把 "按固定间距等分、定位、统计" 这件高频又容易出错的事，从手动逐点测量变成自动完成。实现风管分节、支吊架点位标注；给排水施工的6 米下料根数统计的标准化；也能实现龙骨排布、格栅均分、排孔定位的等分。
