【PDF快速看图】实用教程——标注用法全解析！

在技术交底、审图等环节时，您想要把图纸上面的重点部分高亮标记吗？

在图纸划分界面时，您想要不同颜色按区域高亮划分吗？

在图纸变更时，您想要增加云线或者引线标注吗？您想要做辅助线吗？

您想要对已经设置好的标注进行更改吗？

别着急！下面就是详细教程~学会后，让您使用PDF快看效率翻倍！

今天讲五个标注工具：

一、画直线：

1.做标记

2.测量辅助线

操作步骤：点击左键指定直线的第一个点，点击下一点即可画出直线；也可以点击左键指定直线的第一个点后，输入指定的长度，输入后直接回车，即可画出指定长度的直线。

注意啦：

①　按下shift是开启正交模式；

②　修改颜色：选中标注后，点画笔按钮，修改标注颜色；

③　删除标注：选中标注后，点垃圾桶按钮，删除标注；

④　线宽设置：选中标注后，点画笔按钮，修改线宽数值。

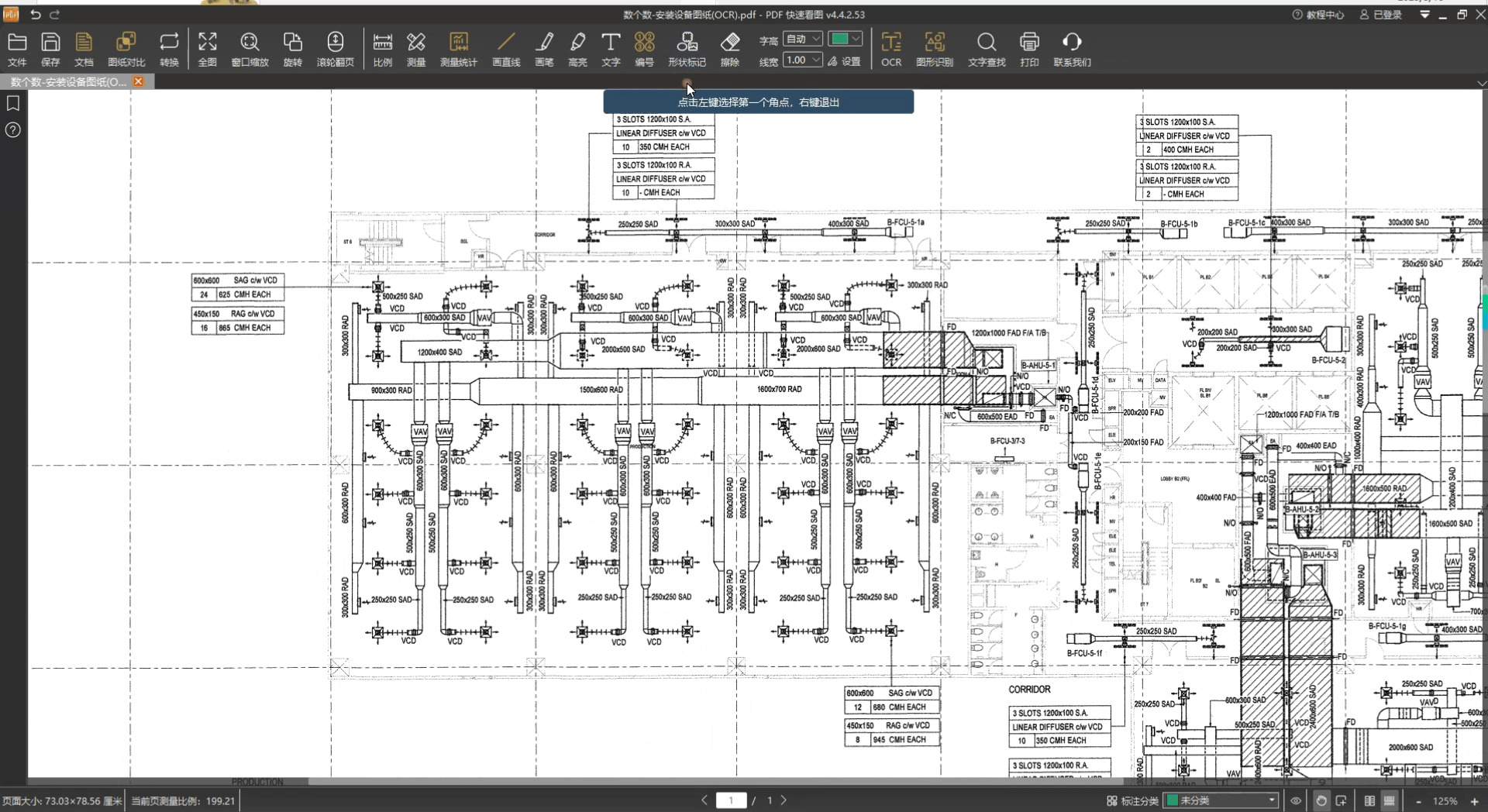

下面是动图演示：

二、画笔：

可以在图中绘制任意线。

操作步骤：按住鼠标左键移动画笔绘制标注，绘制好后点击右键退出。

注意啦：

①　修改颜色：选中标注后，点画笔按钮，修改标注颜色；

②　删除标注：选中标注后，点垃圾桶按钮，删除标注；

③　线宽设置：选中标注后，点画笔按钮，修改线宽数值。

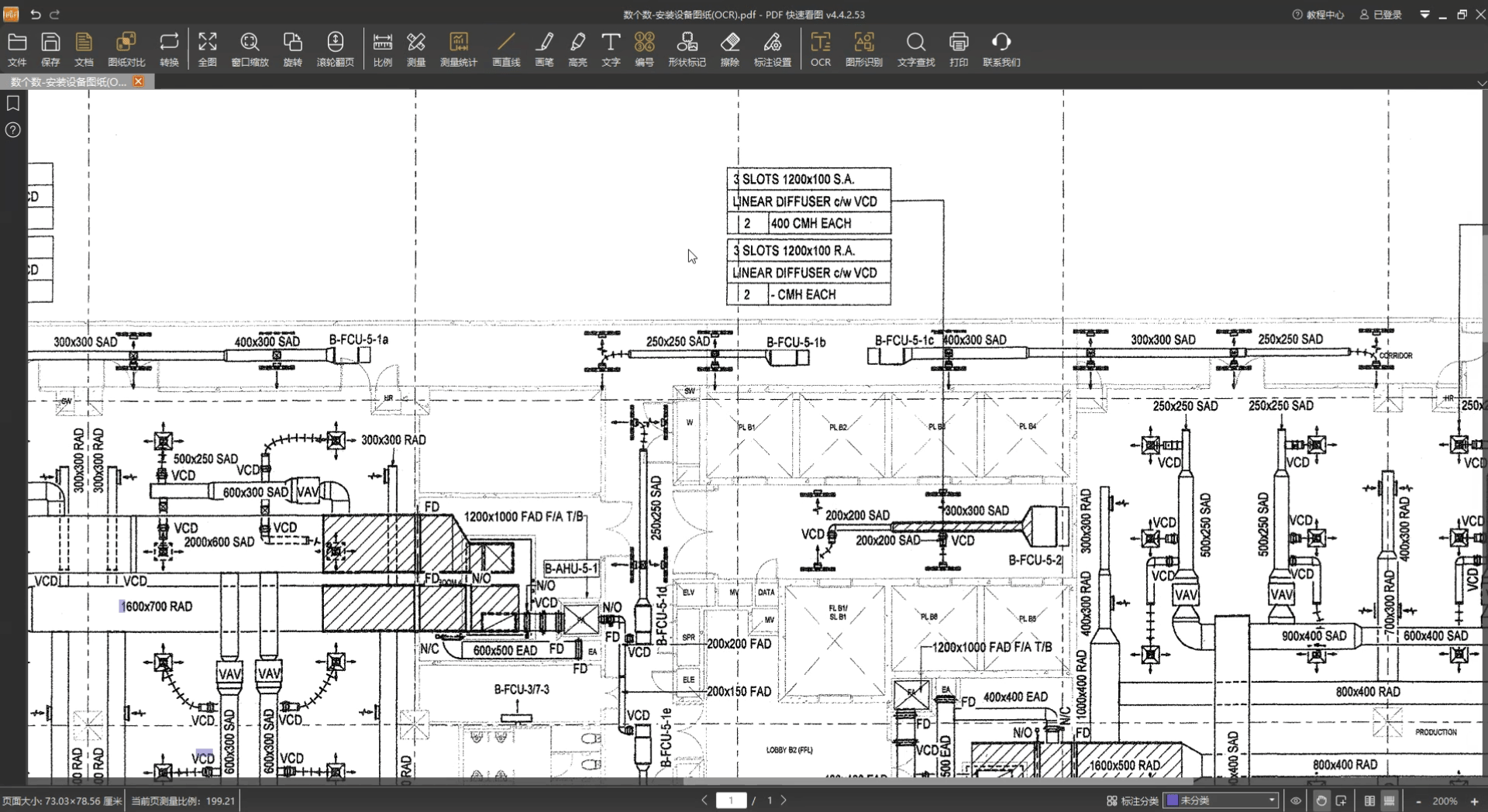

下面是动图演示：

三、高亮：

1.高亮画笔：可以利用画笔对需要高亮显示位置进行标注。

2.高亮矩形：可以利用框选矩形范围对需要高亮显示的范围进行标注。

3.高亮异形：可以对图纸中不规则区域进行高亮显示，用于标注问题，指导施工，算量留痕等。

操作步骤：打开图纸，点击——高亮，可以选择高亮画笔/高亮矩形/高亮异形。

注意啦：

 ①修改颜色、透明度：点击图纸中的高亮标注，再点击右上角的画笔按钮，修改颜色和填充透明度（仅高亮矩形、高亮异形可修改填充透明度，高亮画笔不支持修改填充透明度）；

   ②修改范围：对于高亮矩形和高亮异形，可以点击图纸中的高亮标注，拖动圆形角点，修改高亮的范围；

   ③修改位置：点击图纸中的高亮标注，当鼠标变成小手符号时，可以随意移动高亮的位置。

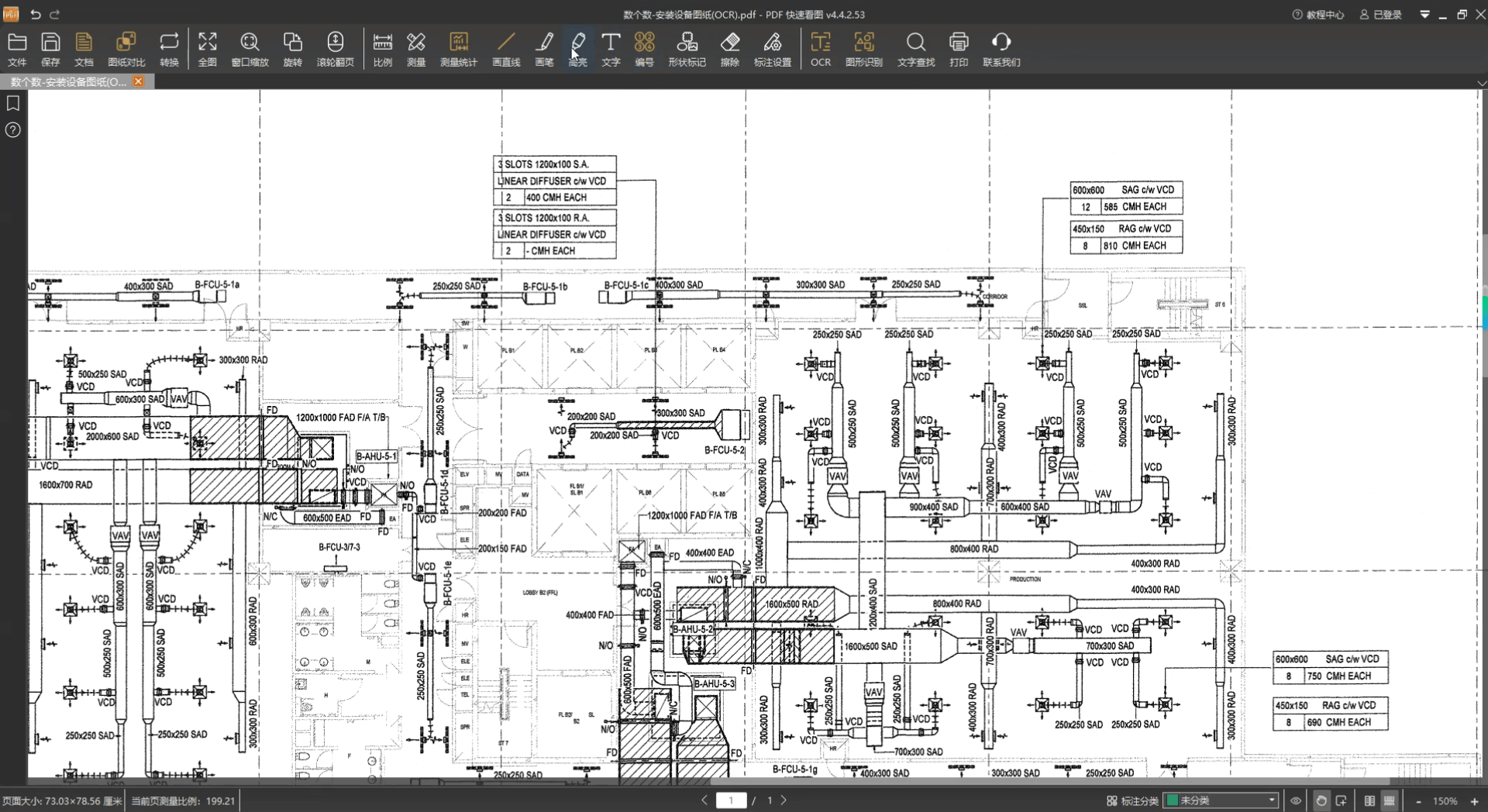

下面是动图演示：

四、箭头：

对需要指引提示的位置添加箭头标注。

操作步骤：点击左键指定箭头的起点，在想要标注的地方点击左键确定终点，右键退出。

注意啦：

①　修改颜色：选中标注后，点画笔按钮，修改标注颜色；

②　删除标注：选中标注后，点垃圾桶按钮，删除标注；

③　线宽设置：选中标注后，点画笔按钮，修改线宽数值。

下面是动图演示：

 五、形状标记：分别是云线、引线、矩形、椭圆四个功能，可以根据实际操作需要进行标记。

操作步骤：

①云线：通过指定两个点，一个是起点，另一个是该点的对角点即可画出云线标注。

②引线：通过指定两点确定箭头位置，同时添加文字标注，点击确定后，画出引线标注。

③矩形：通过指定两个点，一个是起点，另一个是该点的对角点即可画出矩形标注（按住Shift键，可以画正方形）。

④椭圆：鼠标指定椭圆的外接矩形的对角线，绘制椭圆形状的标注（按住Shift键，可以画圆形）。

注意啦：①修改颜色、透明度：选择标记过的区域，点画笔按钮，修改颜色、填充透明度（仅矩形和椭圆可修改）；

②文字高度和文字内容（仅引线可修改）：选择标记过的区域，点画笔按钮，修改文字高度和文字内容；

③修改范围：拖动形状区域上的点，修改区域范围。

④线宽设置：选中标注后，点画笔按钮，修改线宽数值。

下面是动图演示：

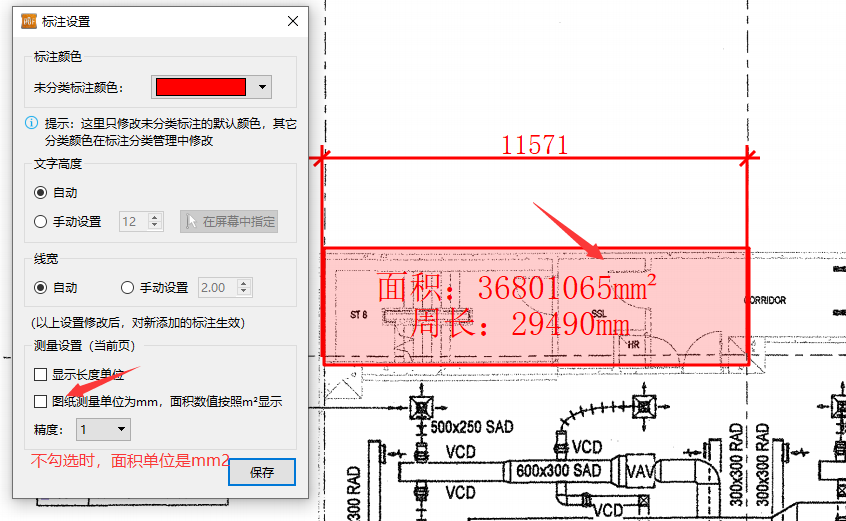

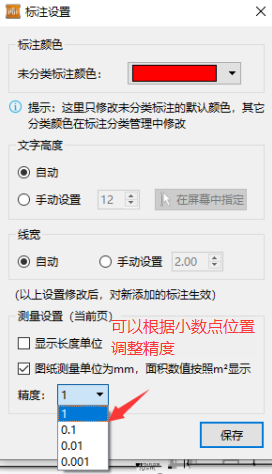

六、标注设置：

操作方法：点击上方工具栏——标注设置；

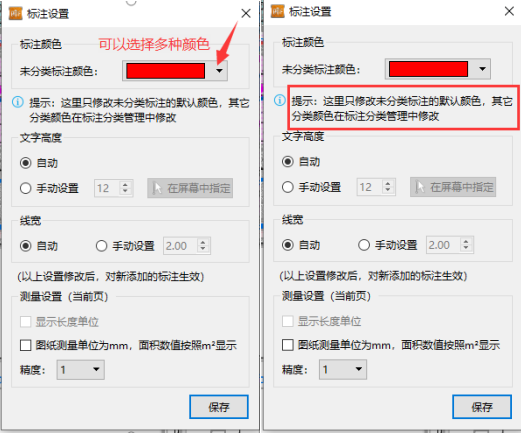

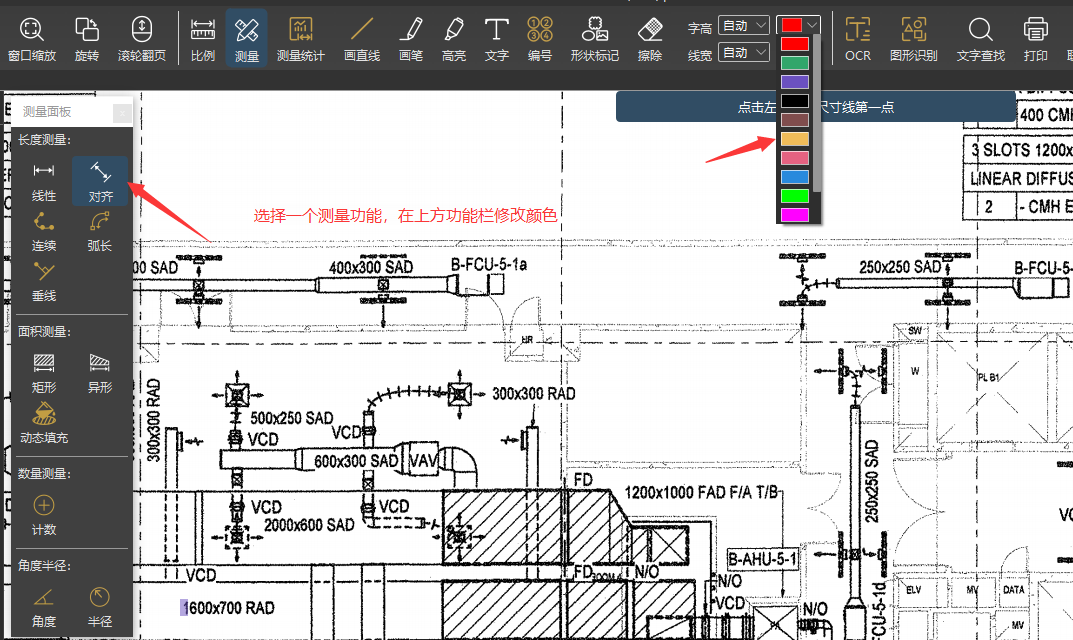

①可以选择更改当前标注的颜色，有多种颜色可以选择；

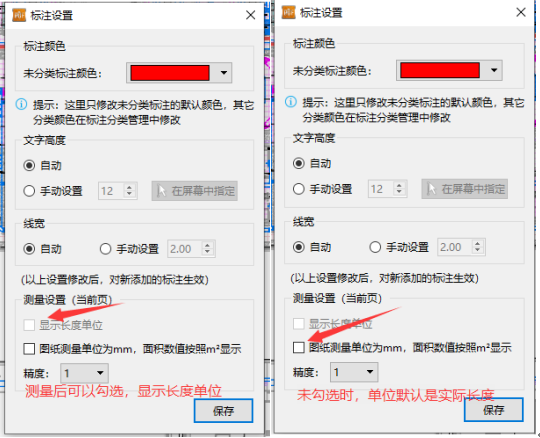

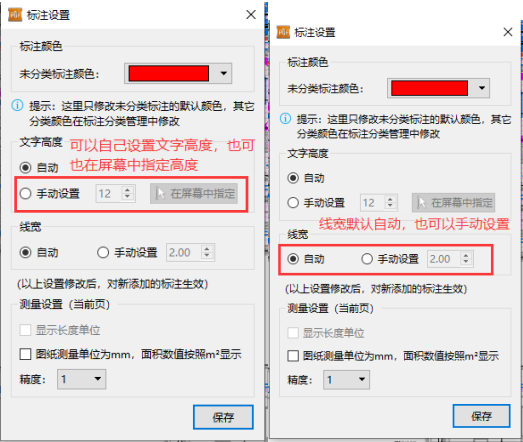

②设置文字高度：选择自动时，标注的高度随着图纸视图的大小而变化；

若选择手动，可以输入数值直接设置文字大小，也可以在屏幕中指定大小，选一条线的起点，取线的长度即为文字高度；

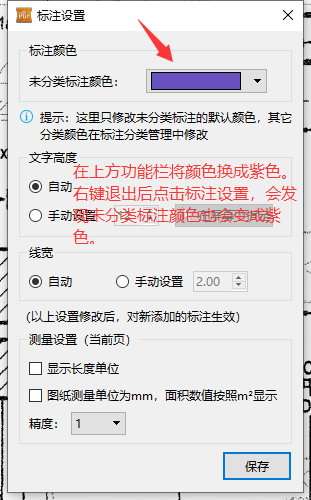

注意啦：标注设置仅对设置后进行的标注有效，如果想修改之前的标注，请点击小笔符号进行修改。

注意事项：

1、若pdf图纸是矢量图，也可以拾取点位画标注。

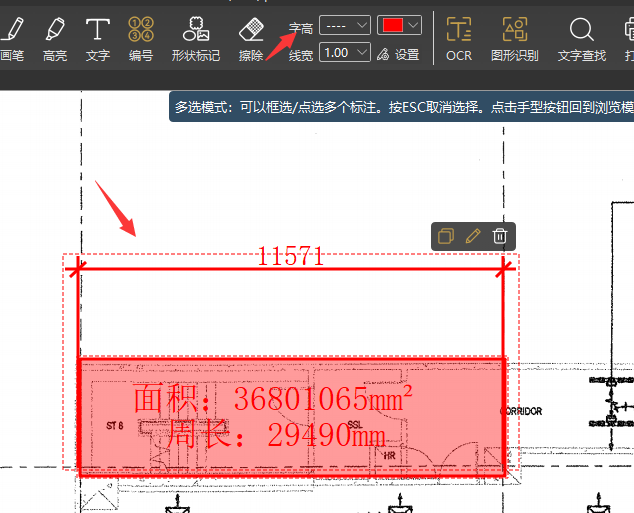

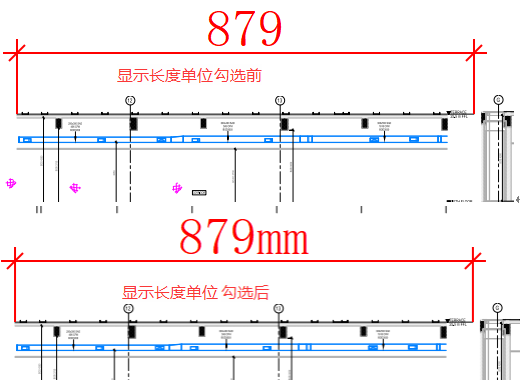

2、在标注设置中，【线宽】选择【手动设置】后，输入一个合适的数值（线宽数值范围：0.01~12），然后点击【保存】，则自此之后在当前PDF文件绘制的所有测量和标注中的线宽均会按此设置。
