【CAD快速看图】实用教程——【CAD图纸分割导出】

平时在工作中遇到，比较大的项目，施工时是要分标段进行而各标段又是不规则的，需要将图纸按照不同的施工标段进行分别导出，应该如何处理。设计发过来的图纸是一整套，算量却要一栋一栋进行，又应该如何操作。

接下来就让我们一起来学习下【CAD图纸分割导出】功能的详细内容吧~

一、准备工作

软件升级到6.1.0.95及以上的版本

下载地址：https://everdrawing.com/（官方网址）

二.操作方式

①任意打开一张需要分割导出的DWG格式的图纸。

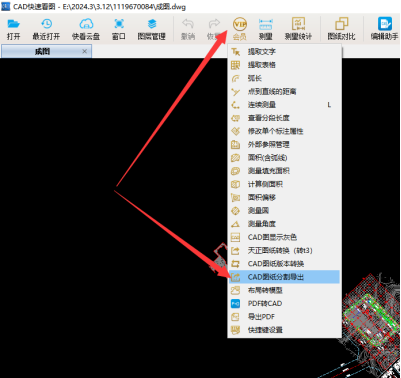

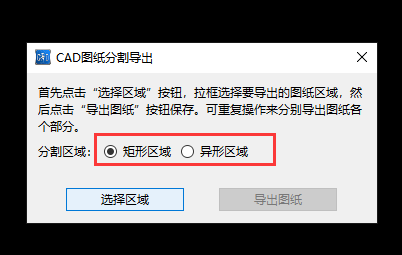

②点击具栏的【会员】按钮，选择【CAD图纸分割导出】，根据需要选择要导出的区域，。支持“矩形区域”和“异形区域”的分割导出。

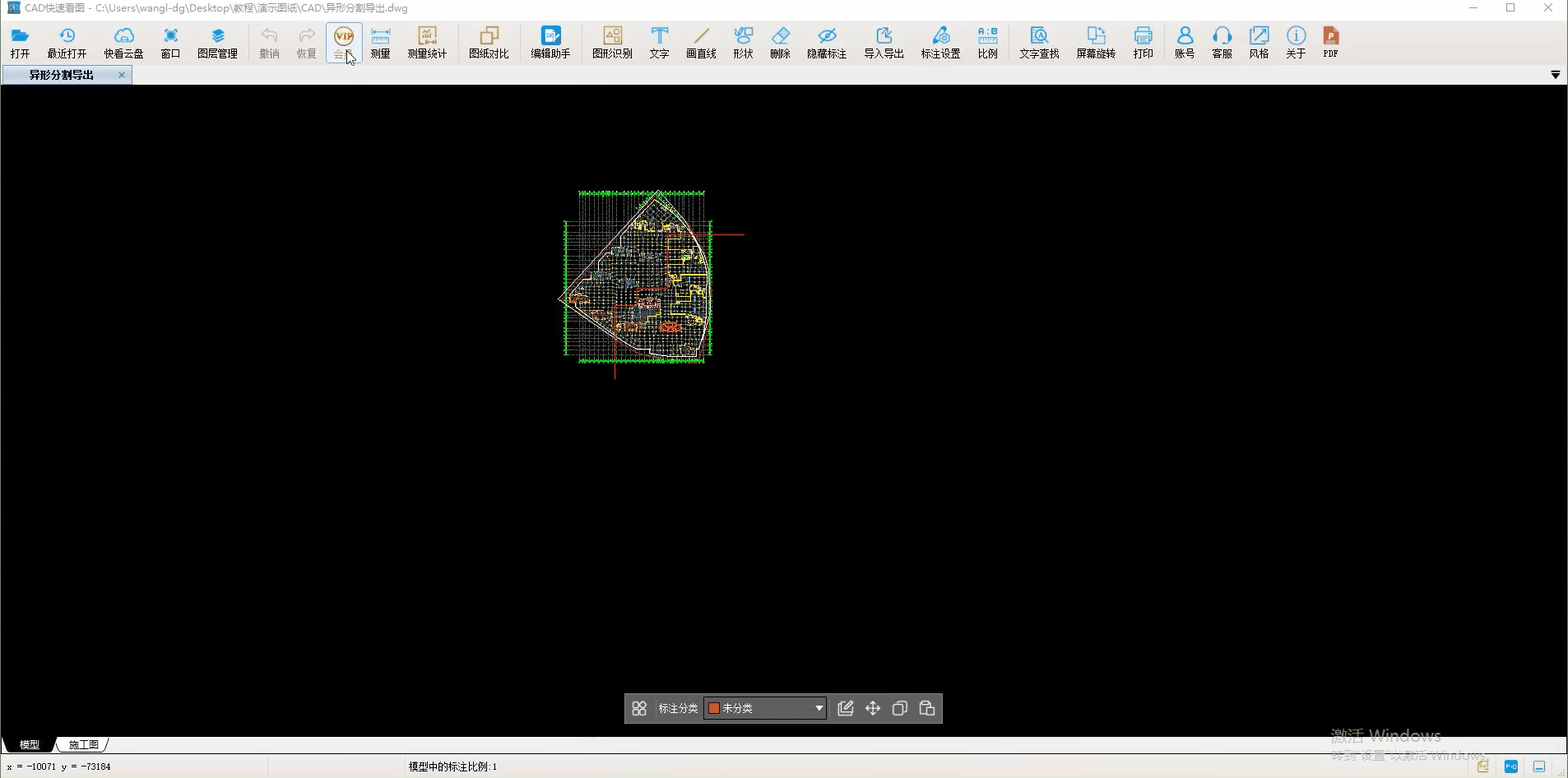

当我们遇到整个项目图纸在一起，图纸很大操作的时候很卡顿，或者需要分栋进行算量时，可以使用矩形区域导出。

动图演示

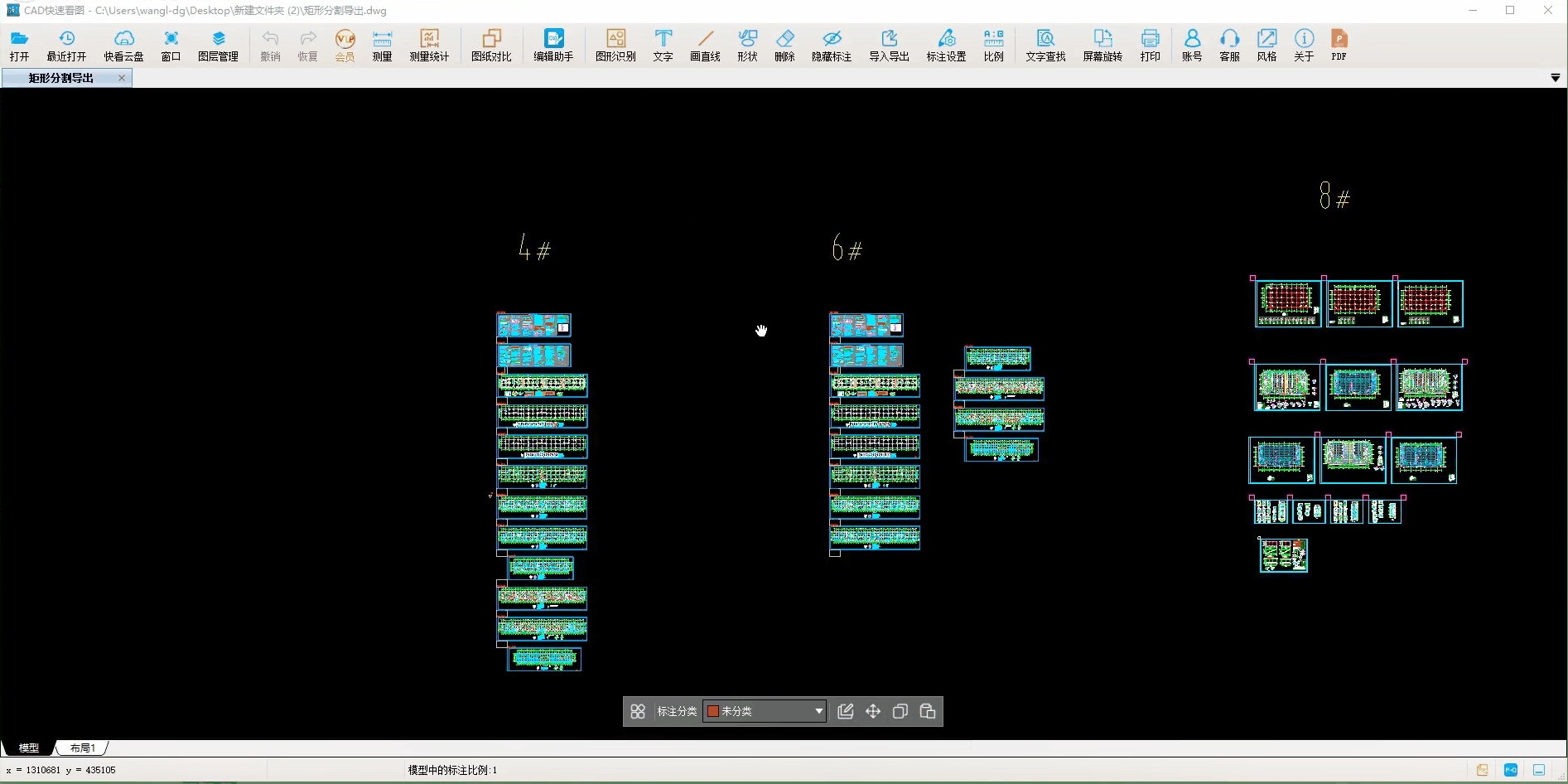

当我们遇到项目很大（例如地库项目），施工时是要分标段进行，而各标段又是不规则的，可以使用异形区域导出。

动图演示

注意事项：

1、6.1.0.95及以上的版本时，有外部参照的图纸，使用【CAD图纸分割导出】功能时会自动绑定外部参照。无需再去绑定参照再去操做分割图纸，直接一步到位。

2、在框选导出范围时，左键点选需要导出的范围，左键键闭合选择，无需点击右键。

3、只要选取一部分的线条，分割导出前，应提前在编辑助手中将分割边缘的线打断，未完全框选的线段将不会显示在导出后的图纸上。

4.分割出来是完全空白的，进入编辑助手看下否是提示的：   此为多重插入块，无法分解，也无法分割，需要找插件分解后才可以分割。
