建工计算小课程——涵洞放样

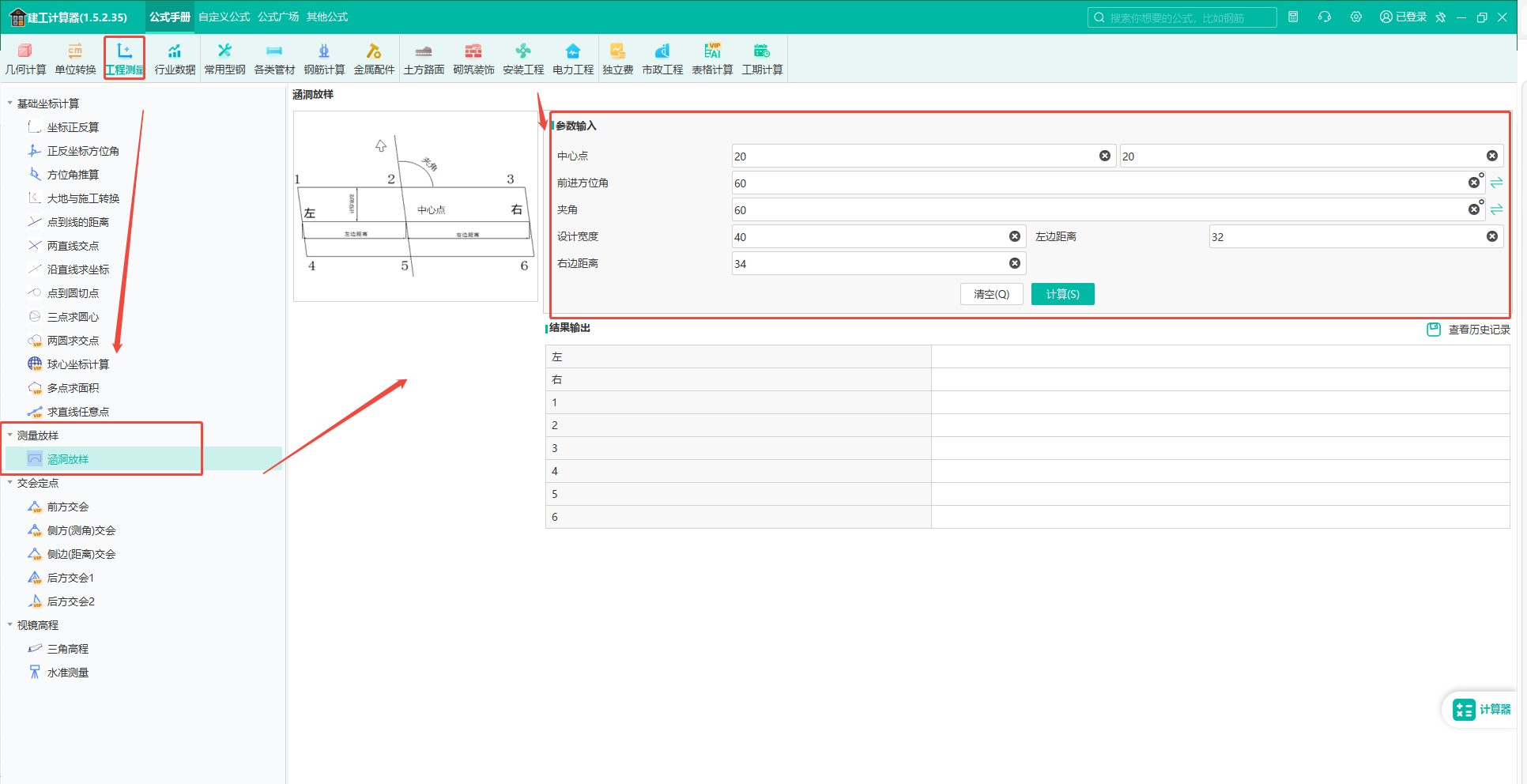

今天小张来给大家讲一下测量放样过程中的一个最常用的施工放样：涵洞放样

经常有测量员新手找到小张老师问关于涵洞的问题，老师总结下来大概以下几点：

①不了解计算原理，每个测量参数如何来，用到哪里去，是不清晰的；

②不清晰涵洞的关键参数含义，在实际空间测量中，具体指哪个角或者哪条线段，比如：方位角，偏角，前进方向等

那么基于以上诸多问题，我们将逐一剖析，一文让你清晰来源去脉，轻松驾驭涵洞放样。

首先我们先了解一下，关于涵洞放样最基础的几个信息

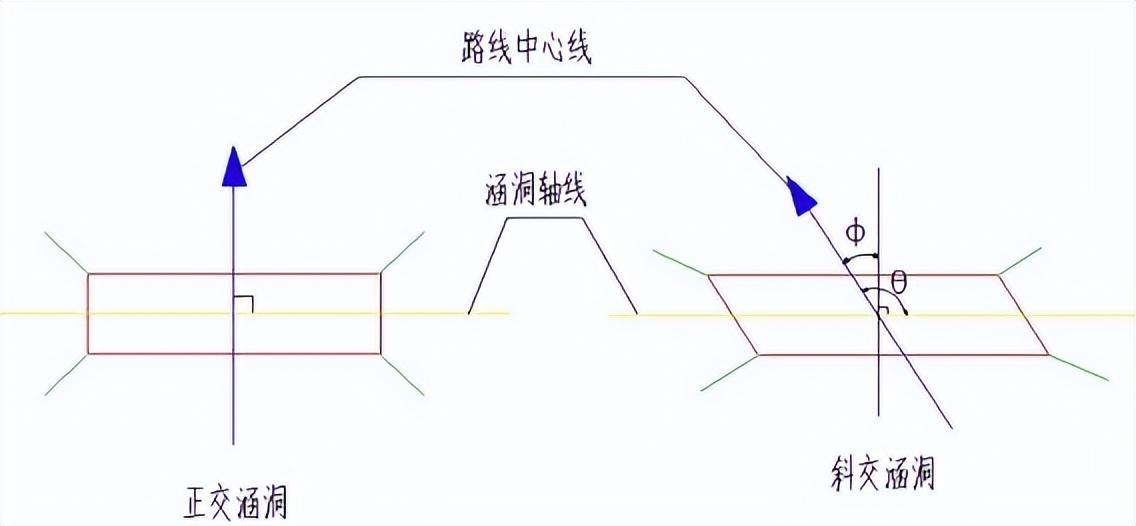

一、涵洞的分类

1、正交涵洞：涵洞中轴线和道路中轴线的夹角为90°

2、斜交涵洞：涵洞中轴线和道路中轴线的夹角不为90°

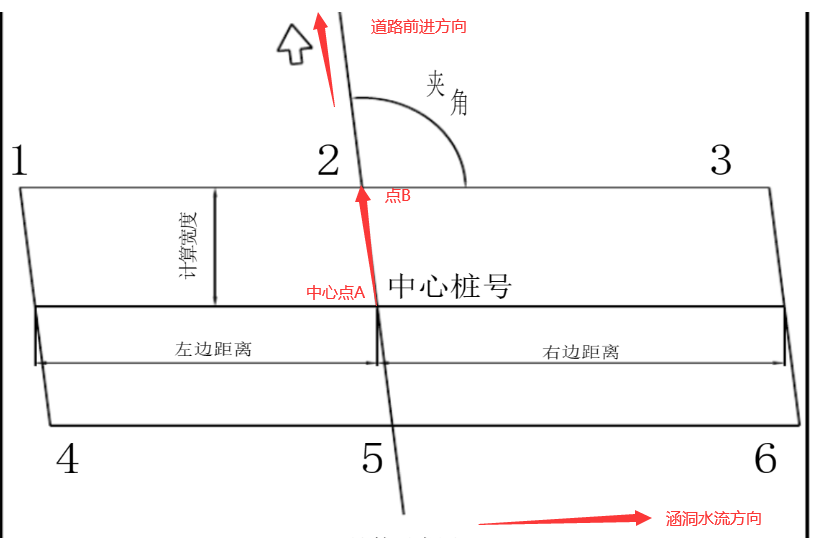

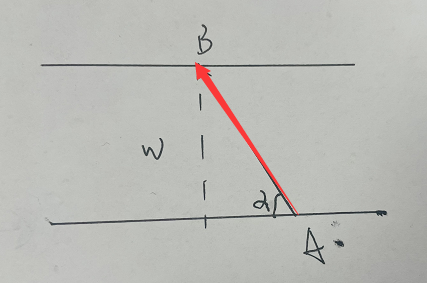

如下图所示：这个夹角我们在实际放样过程中一般会称为：偏角、夹角等

二、 前进方向

即涵洞上方道路的前进方向，水流方向指涵洞中水自左向右的流向

三、 方位角

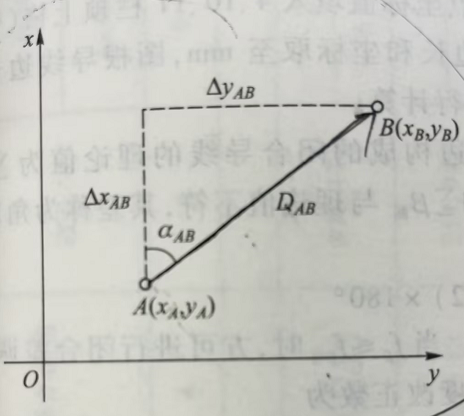

涵洞放样中的方位角，即为涵洞上方道路的前进方向与平面直角坐标系的夹角，从主轴（X轴方向北，Y轴方向东）起算，顺时针方向旋转（范围0~360度。），也就是我们在测量施工过程中常说的：坐标方位角或前进方位角。如下图所示。该角与上述一中的偏角不同，二者没有关联关系，此角度的大小与我们在实际测量过程中，所选取的坐标系有关，图示中的AB及为道路方向。
