一、案例详情

某新建道路综合市政工程，道路全长600米，给排水、雨水、污水、中水、电力、燃气、电信等管道工程一同建设。2025年6月12日16:00，将结合此案例讲解CAD快速看图全部功能操作，千万别错过！

【点击查看课程并领取福利】

扫码入群，免费领取干货资料+开播现金红包+开播提醒！

二、图纸信息解读+CAD快看应用

施工过程需要用到图纸有：市政工程施工图，包括管网综合图、道路及各专业管道的专业施工图。

体现如下信息：

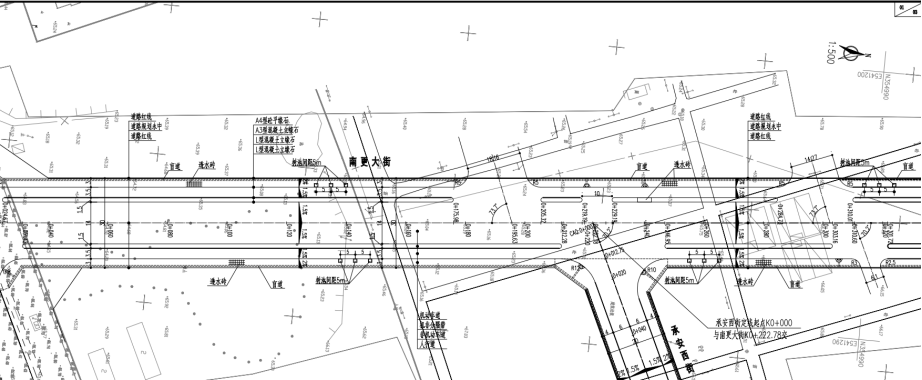

管道综合图：工程规划红线范围；各种管道布局、位置和走向；控制标高；重要节点（如交叉点和接驳点）的位置坐标

1、坐标查询

通过重要坐标标注，定位重要节点位置：

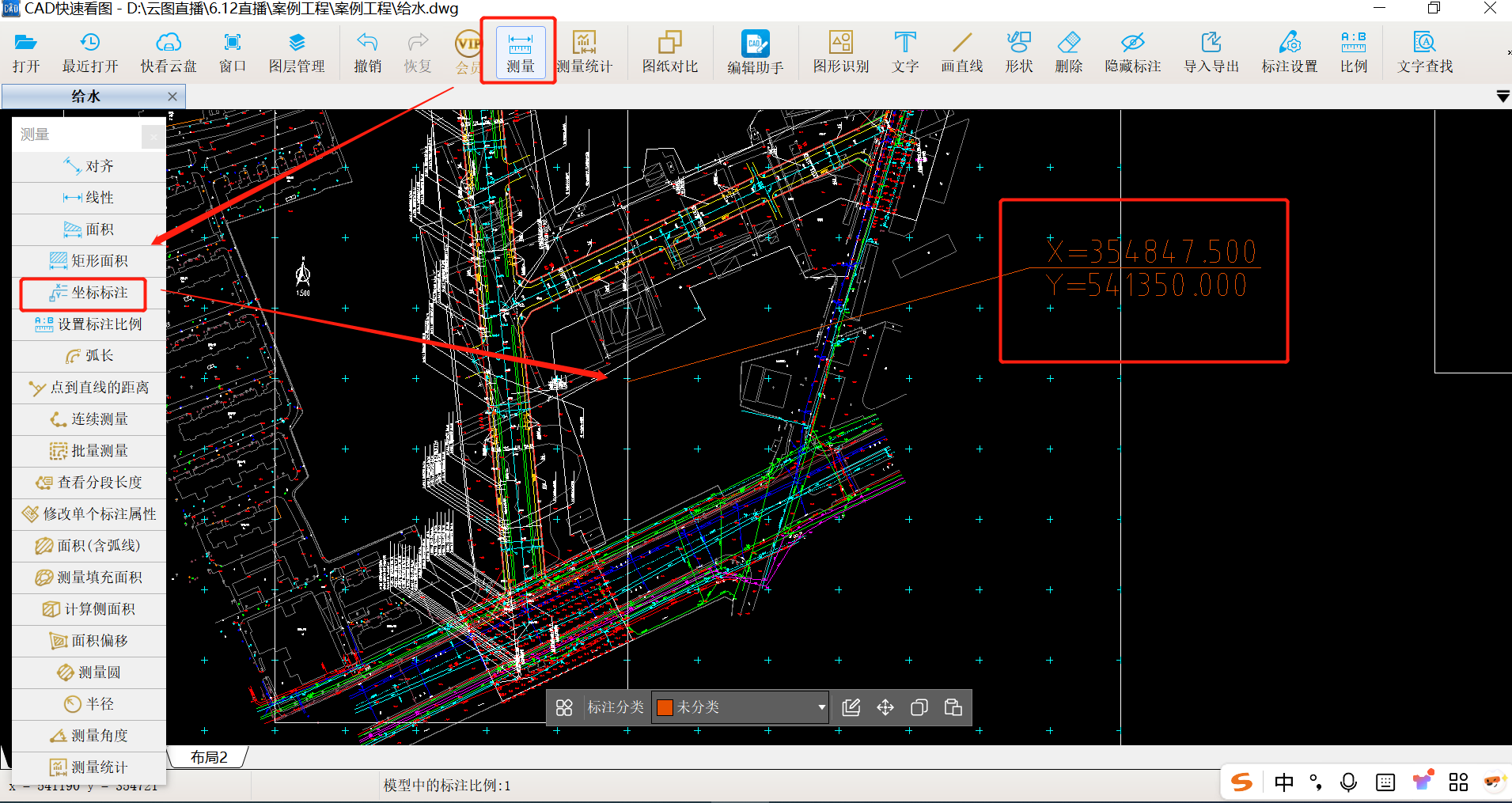

打开CAD快看-测量-选择坐标标注-选择节点-进行坐标标注

道路专业施工图：道路位置、纵横断面布置、道路结构布置、各部位的尺寸、标高等数据

各种管道专业施工图：详细的管道布局、结构、位置、标高、纵断等数据

3、管道长度测量

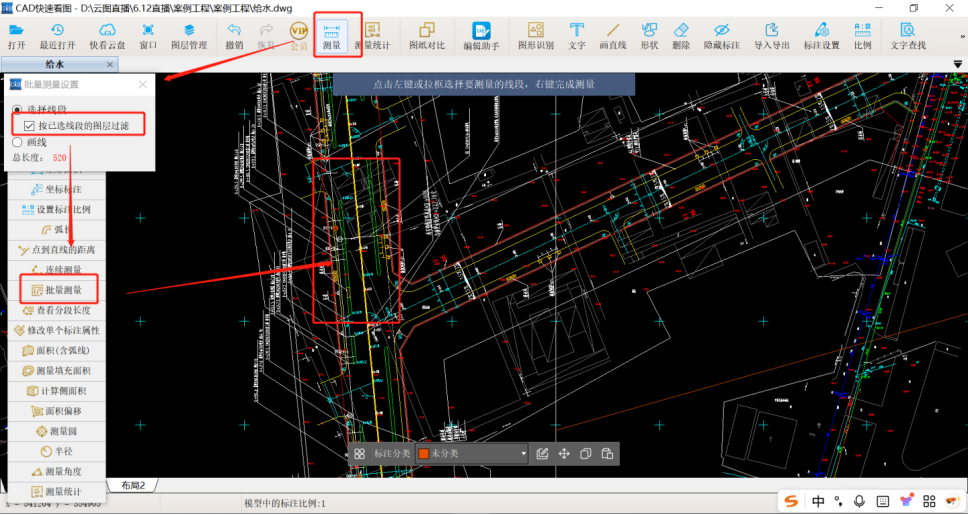

CAD快速看图批量测量可以通过框选一次性选择多个线段，测量出总长度。

选择测量-批量测量-选择线段-勾选“按已选线段的图层过滤”，左键框选测量长度的范围，右键完成选择

三、变更洽商可能发生的情况

1、遇障碍导致管道高程、位置局部调整

2、增减管道附属构筑物（如井室、雨水口等）

3、道路局部预留开口

四、变更需要用到的快看功能

1.现场变更：保存录音、添加照片（手机快看）

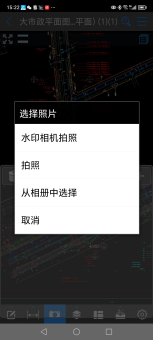

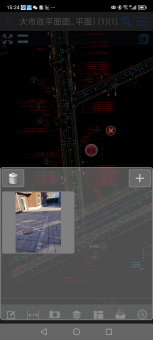

添加照片：照相-选择添加照片的位置-选择添加类别-添加-可看到添加结果

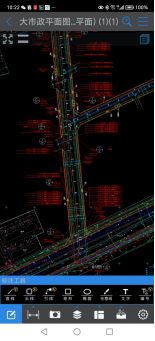

保存录音：标注工具-录音

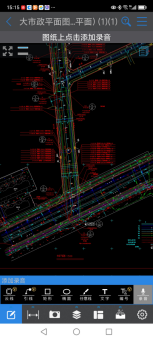

选择命令-选择添加录音的位置-录入声音-可看到添加结果

2.图纸变更：形状标注、图纸编辑、图纸对比

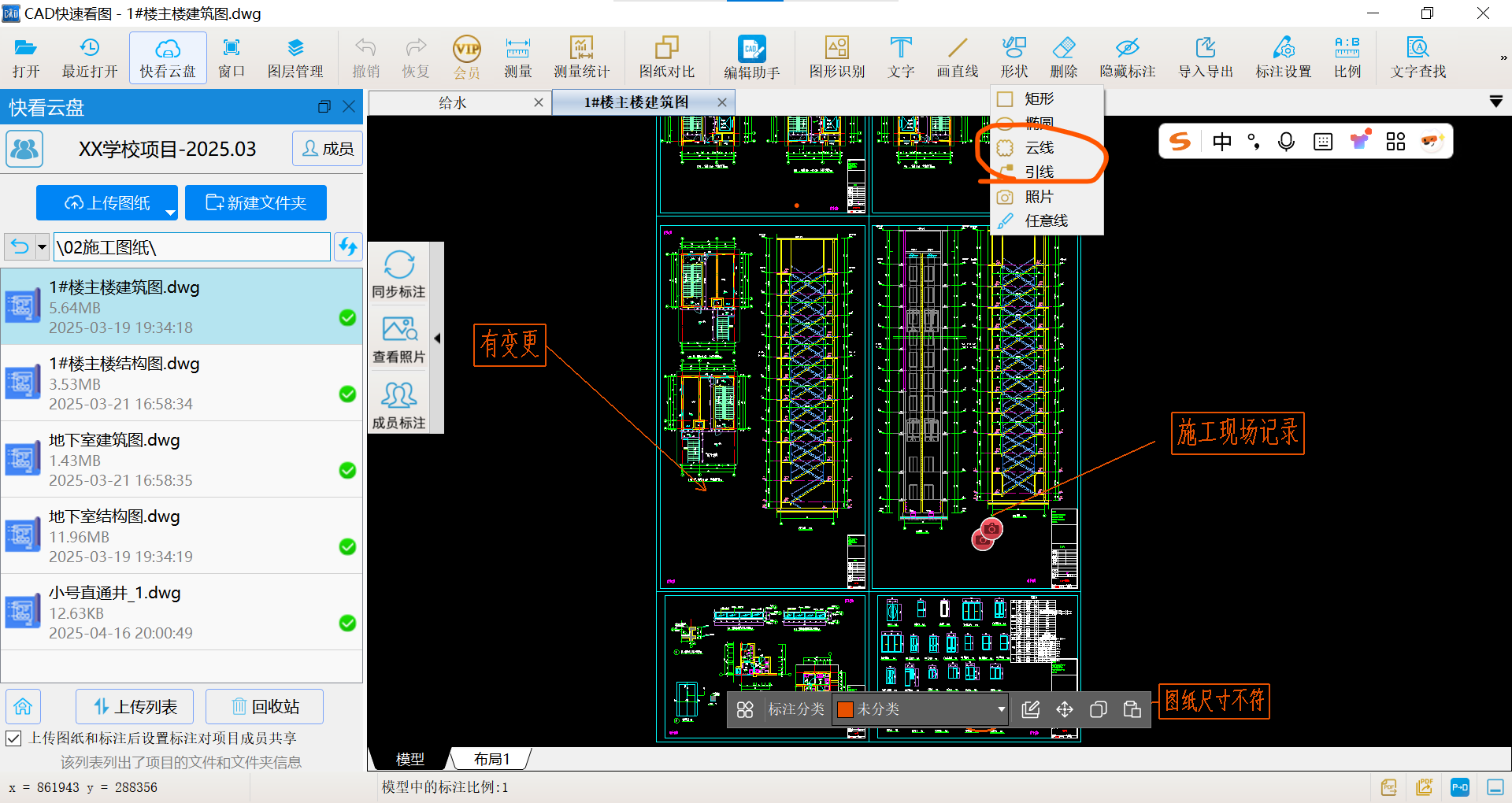

1.上方工具栏-形状-云线、引线，标注定位变更点；

2、图纸对比：对比施工前后差异

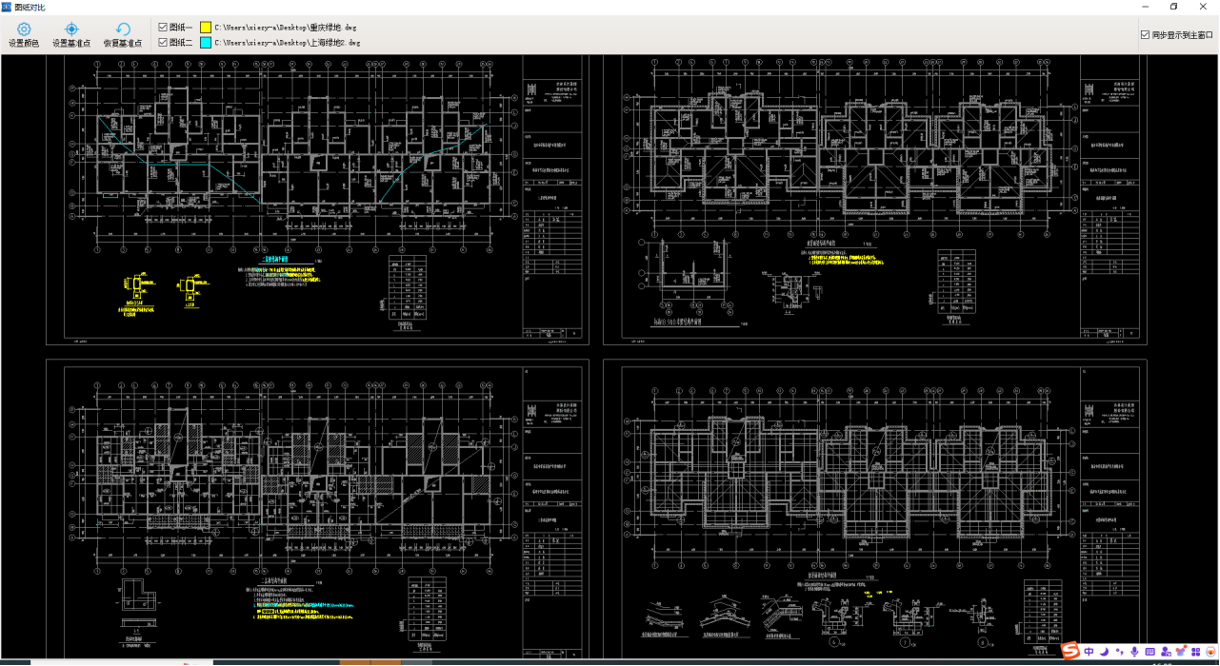

遇到图纸变更，CAD快速看图可以一键对比新旧图纸，快速找到2张图纸的差异部分。

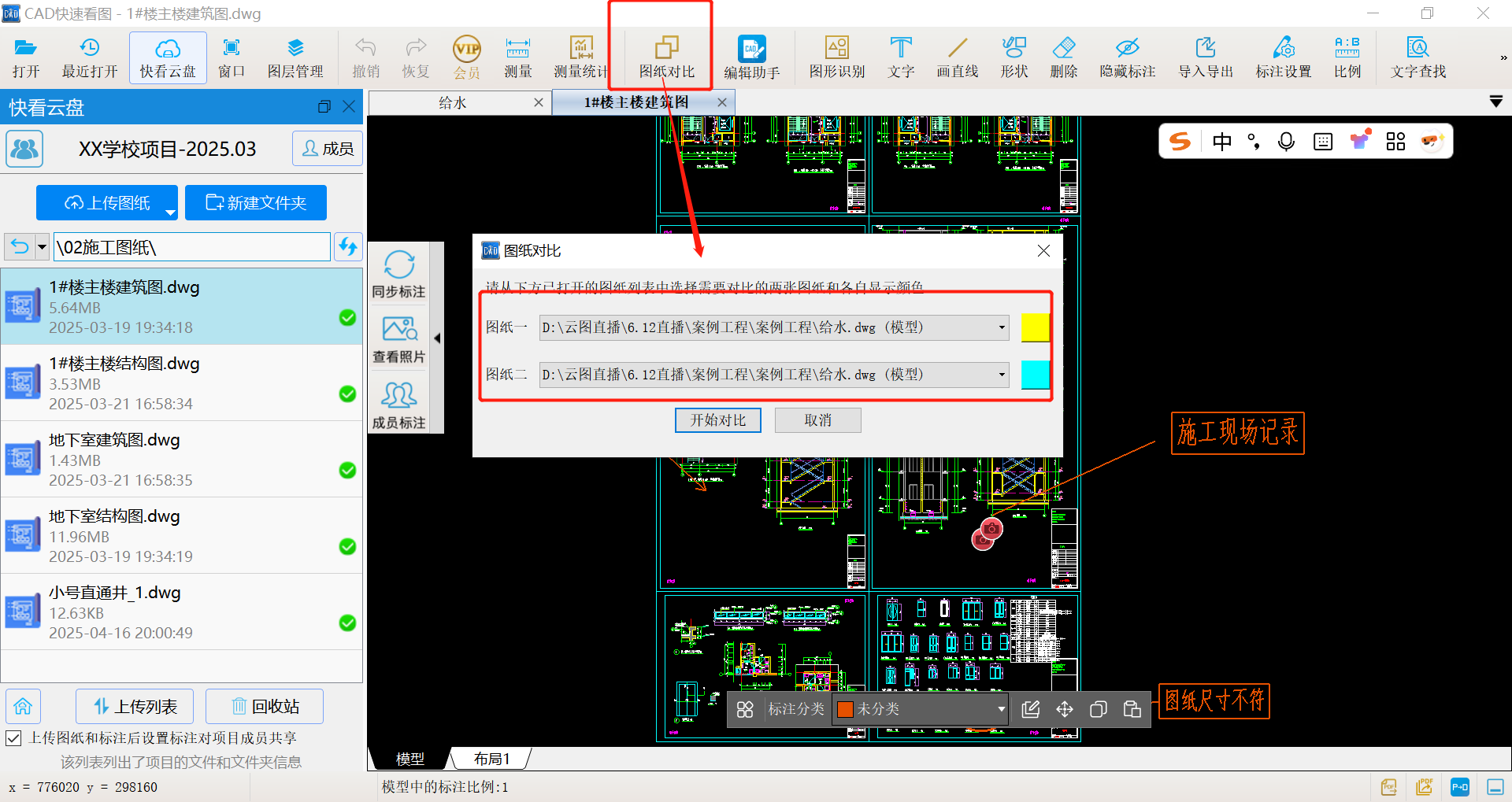

点击图纸对比-选择变更前后两张图纸-开始对比-设置基准点-将图纸移动同一位置进行对比

五、课程福利

1、干货资料免费领

粉丝群免费领取：建筑工程资料管理规程、计价、土建、安装、装饰、市政、水利等全套课程，还有安装造价识图案例、清单变化点、一造必刷500题，钢筋计算设置对比。

2、互动有礼

直播间即可参与多轮抽奖和互动答疑，可获得CAD快速看图月度会员。

6月12日16:00，我们不见不散
