CAD图纸显示不全？打开满屏问号？一招彻底解决！工程师必备技巧

前几天接到一个紧急项目，甲方发来的图纸死活打不开，好不容易打开了又显示不全，差点误了工期。

相信做工程的朋友都遇到过这种头疼的问题。今天就把我这些年踩过的坑和解决办法分享给大家

为什么CAD图纸会显示不全？

先说说我遇到的几种情况：

1. 字体缺失导致的显示问题

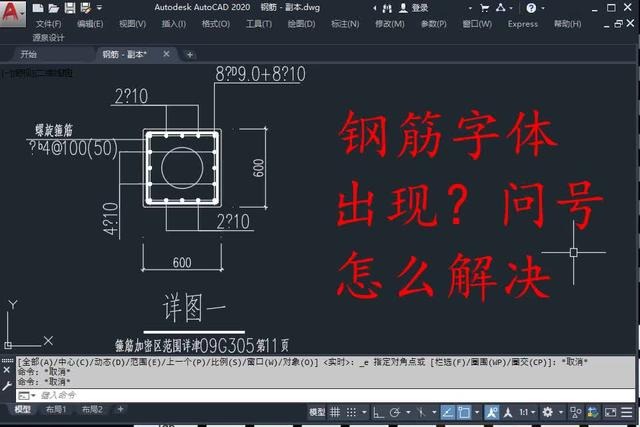

对方发来的图纸打开后标注全是问号。原因很简单——缺少字体文件。特别是那些使用了特殊字体的图纸，比如：

钢筋符号字体（tssdeng.shx）

工程专用字体（gbcbig.shx）

企业定制字体

2. 图层问题

审图时发现管线莫名其妙少了一半，折腾半天才发现是图层被关闭或冻结了。这种情况在多专业配合的项目里特别常见。

3. 版本兼容性

最让人抓狂的是版本问题。客户用AutoCAD 2024画的图，我们用2018版本打开，各种显示异常。高版本的新功能在低版本里根本识别不了。

传统解决方法的痛点

以前遇到这些问题，我们通常这么处理：

1. 找字体：到处求人要字体文件，QQ群里发红包求助

2. 装软件：电脑上装各种版本的AutoCAD，占用大量空间

3. 转格式：让对方另存为低版本，来回折腾浪费时间

说实话，这些方法不仅麻烦，还经常出错。特别是在工地现场或者客户那里，临时需要看图纸的时候，简直要命。

CAD快速看图软件：一键解决所有问题

后来同事推荐了CAD快速看图软件，用了之后真的是相见恨晚。主要优势有：

1. 自动修复显示问题

智能字体替换：自动识别缺失字体并替换为相似字体

云端字体库：内置上千种工程常用字体，自动下载匹配

图层智能识别：一键显示所有隐藏图层

2. 强大的兼容性

不管是AutoCAD哪个版本的图纸，甚至是天正、浩辰等软件的图纸，都能完美打开。从AutoCAD R14到2024的各种图纸，没有一个打不开的。

3. 工程实用功能

这才是最打动我的地方：

测量标注：现场量尺寸，直接在图纸上标注，截图发给施工队

对比功能：新旧图纸对比，修改部分一目了然

批注协作：多人同时在线批注，微信就能分享

作为一个在工程行业摸爬滚打的老兵，深知时间就是金钱。而市面上的看图软件不少，选择时主要关注和注意就是下面的几点：

1. 看兼容性：是否支持各种CAD格式

2. 看功能：测量、标注、对比等功能是否齐全

3. 看速度：大图纸加载速度要快

4. 看协作：是否支持团队协作功能

CAD快速看图软件从以上多个维度都满足要求，它可以帮我节省了大量时间，特别是处理图纸显示问题。 这样不仅提高了效率，还减少了电脑负担。建议各位同行都试试，特别是经常需要在外查看图纸的朋友。

记得点赞收藏，下次遇到CAD图纸显示问题就不用慌了！
