给水排水管道工程量计算涉及多个部分，本文主要介绍给水干管计算。给水管道按设计图示管道中心线以长度计算，不扣除阀门、减压器、疏水器、水表、伸缩器等管件、各种井类、方形补偿器所占长度。

计算公式为：管长=水平长度+竖直长度。

以某住宅楼为例，计算生活给水系统干管的工程量，干管按照系统逻辑区分材质、规格、连接方式。

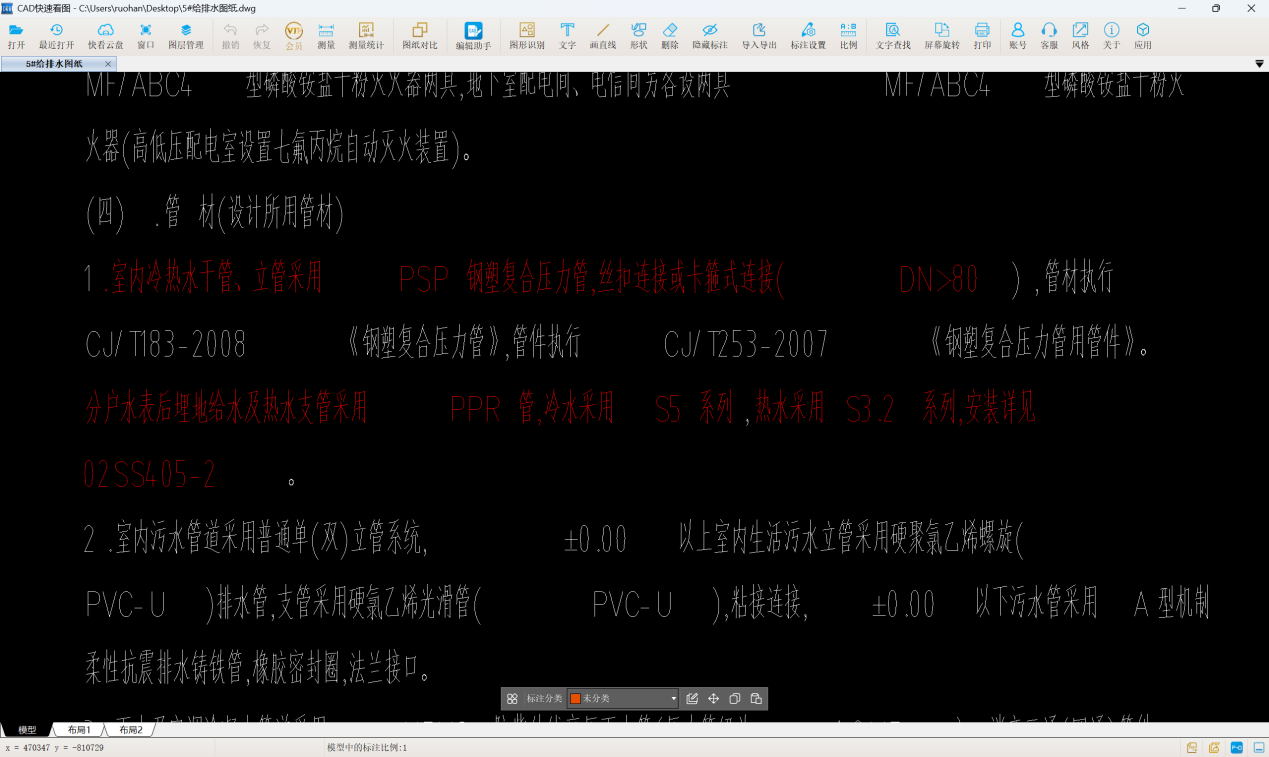

第一步，CAD快看查看设计说明中关于管材的描述，确定给水干管的管道材质和连接方式，本例为PSP钢塑复合压力管，丝扣连接或卡箍式连接（DN>80）。

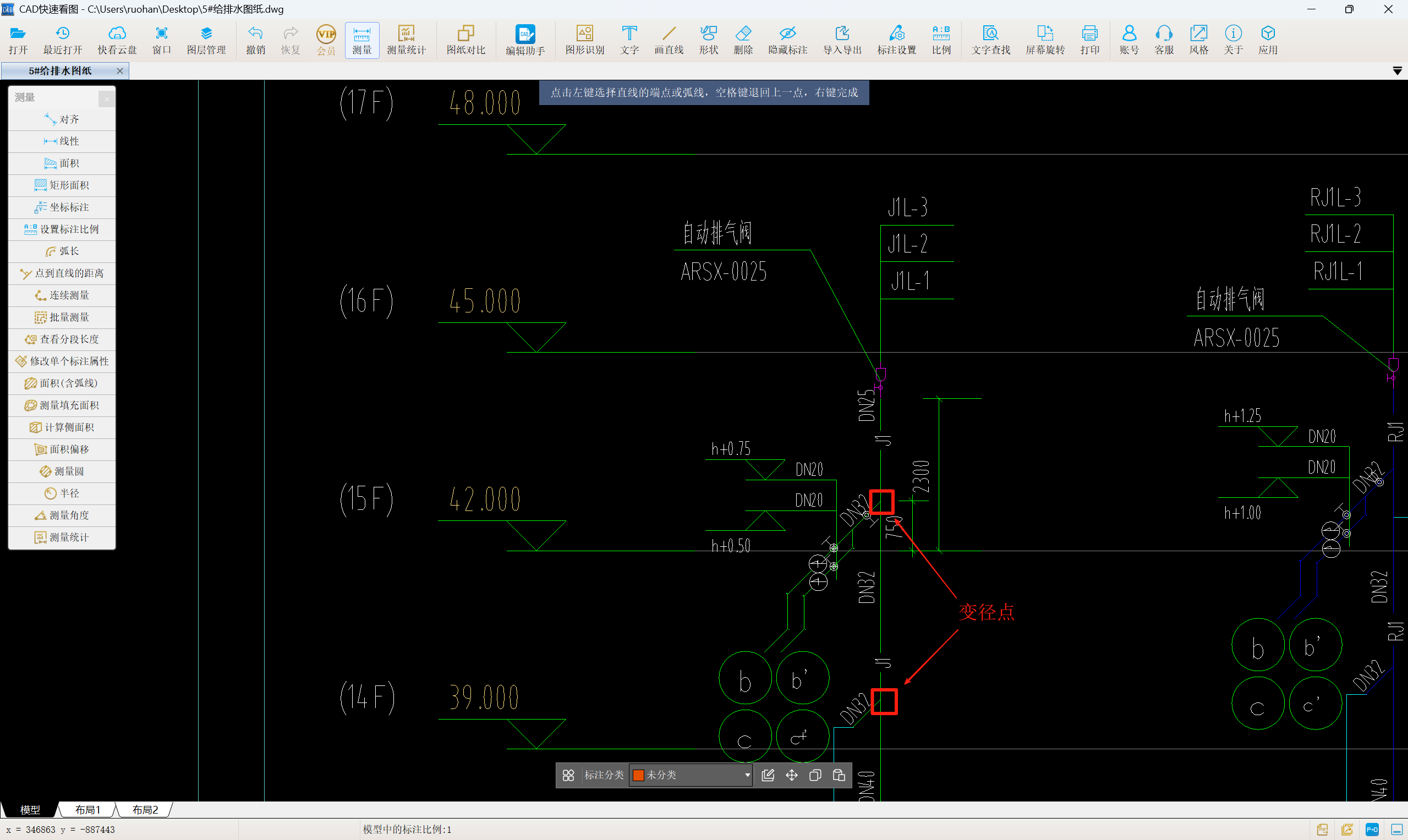

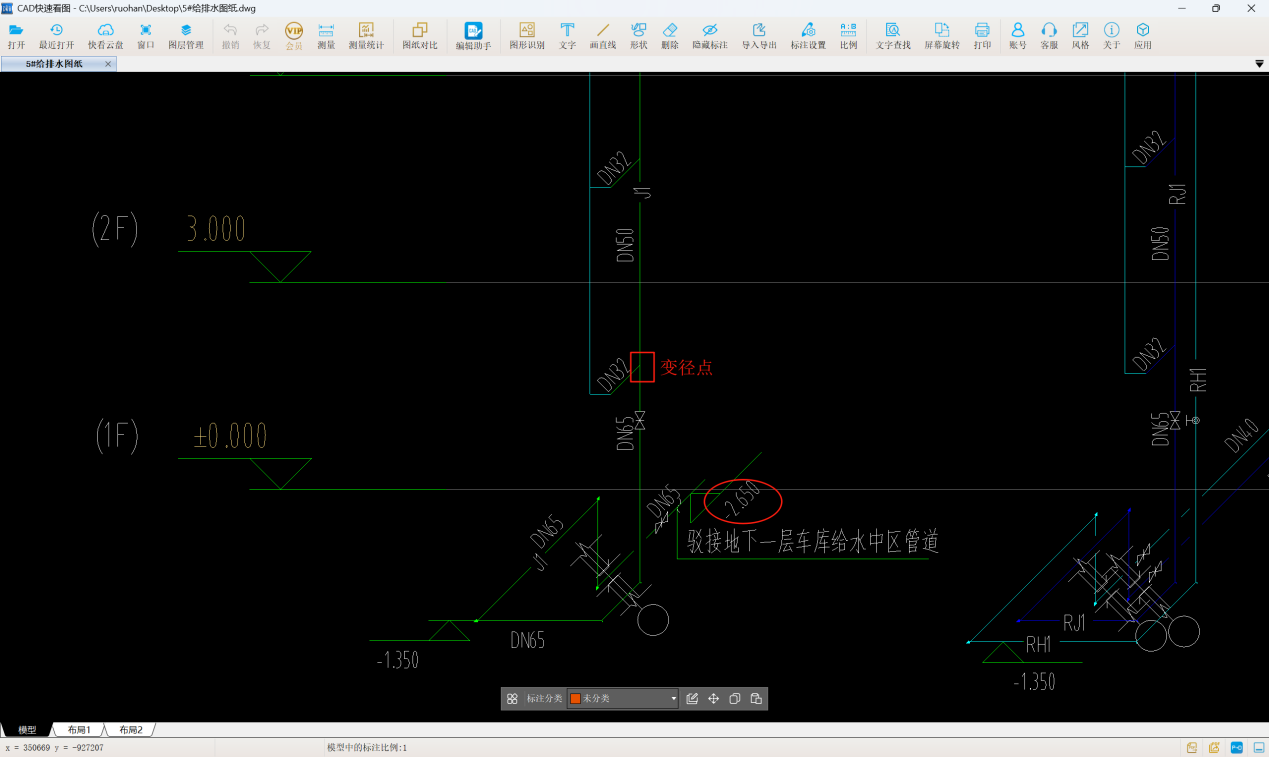

第二步，查看系统图，确定给水干管规格、入户标高及立管变径点，本例给水中区干管规格按水流流向分别为DN65、DN50、DN40、DN32、DN25，入户标高为-2.650m，三通处为变径点。

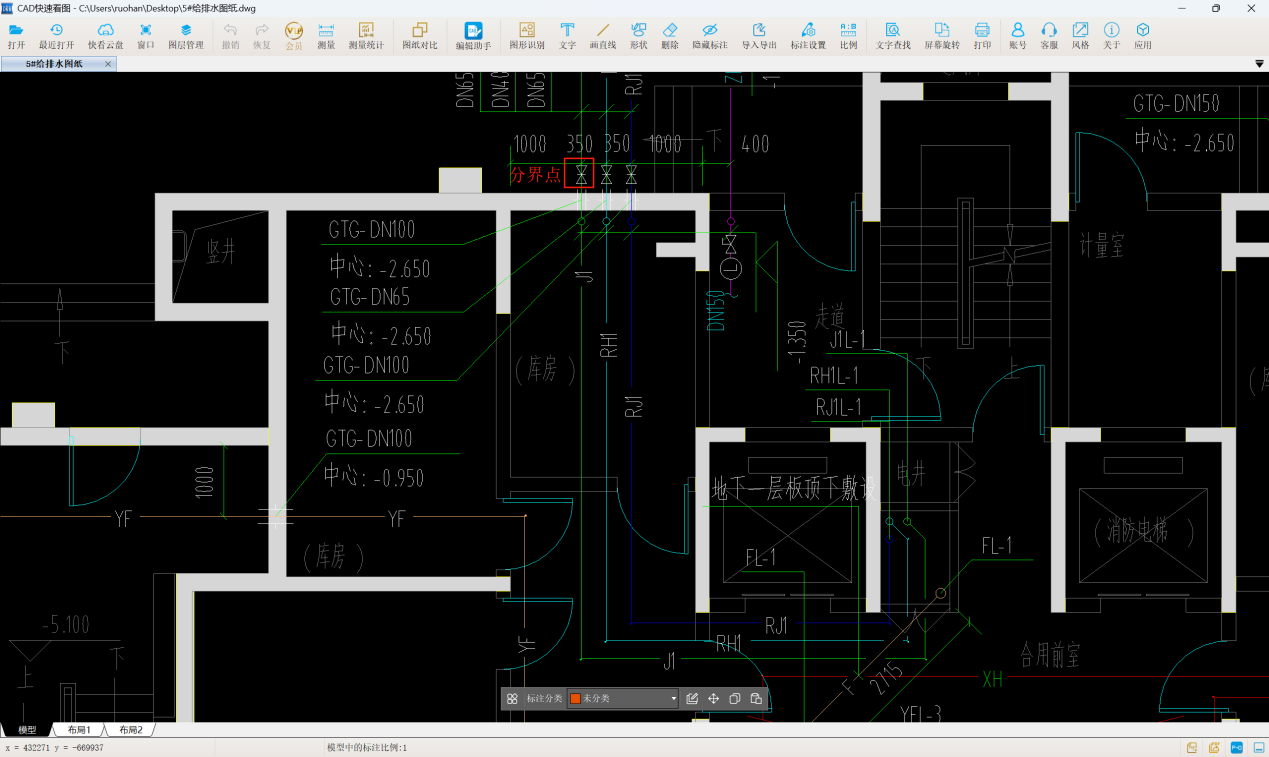

第三步，查看地下一层给水管道平面图，确定管道室内外分界点、平面位置及走向。本例有阀门，所以以阀门为界，DN65给水干管入户后由北向南，向东，再向北与立管相连。

准备工作做好后，按照水流走向，分别按管道规格列项计算。

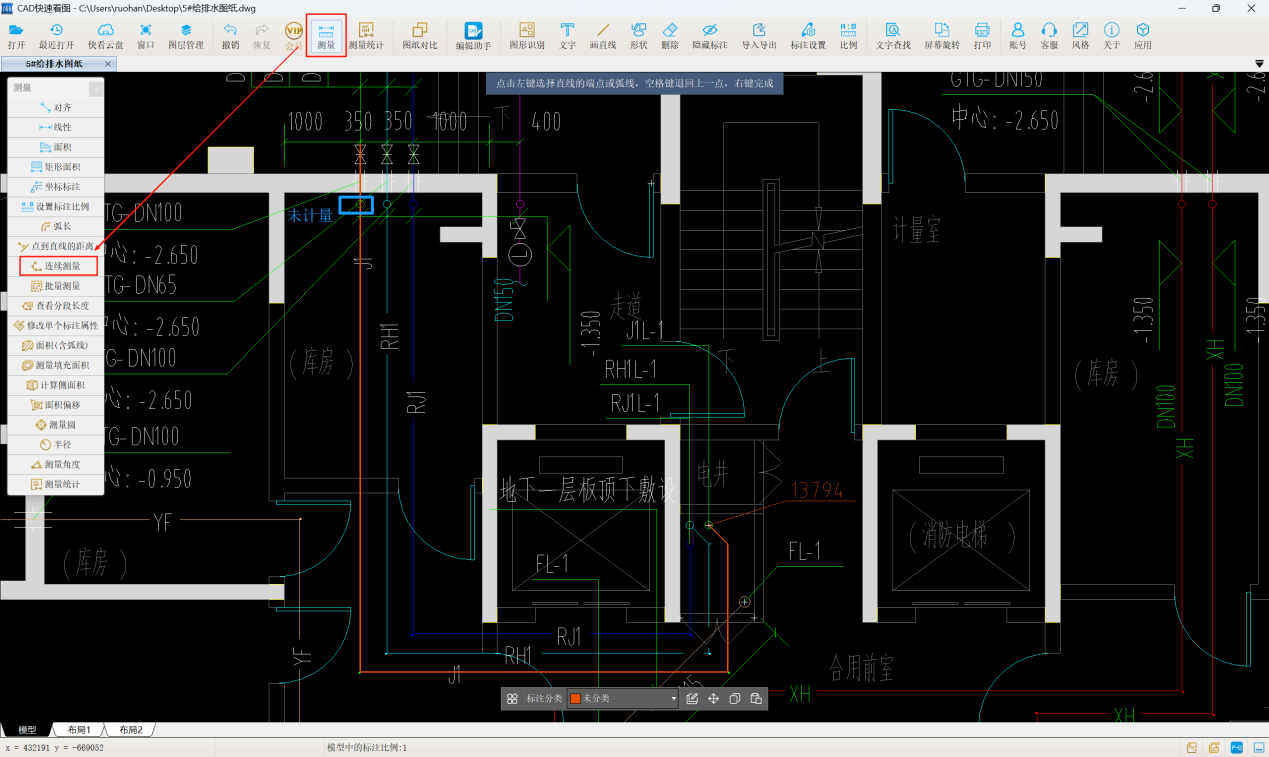

在CAD快速看图软件中，选择【测量】-【连续测量】功能，依次点击阀门、管道转折点、立管中心，鼠标右键确认，得到水平管长为13794mm。注意：有一竖向管道长度未计算，它的长度为标高相减，-1.35-（-2.65）=1.3m。

通过系统图得知前12层横向支管离地高度为1800mm，则得到DN65管长为13.794+1.3+1.8-（-1.35）=18.244m

DN50管长利用标高相减可得30+1.8-1.8=30m

DN40管长为39+0.75-（30+1.8）=7.95m

DN32管长为42+0.75-（39+0.75）=3m

DN25管长为2.3-0.75=1.55m
