给水排水管道附件工程量计算及分类、作用详解

给水排水管道附件分部工程包含17个子目,工程量计算费事费力,本文带您了解各附件的信息,通过具体案例展示CAD快速看图辅助工程量计算方法。

一、附件分部工程分类

附件分部工程17个子目,分别为金属阀门、带短管甲乙阀门、塑料阀门、减压器、疏水器、除污器、补偿器、软接头、法兰、倒流防止器、水表、热量表、塑料排水管消声器、浮标液面计、浮漂水位标尺、水锤消除器、成品表箱。

管道附件按类型、材质、规格、压力等级、连接形式分别列项,按设计图示数量计算,计量单位有“个”、“组”、“根”、“副”、“套”。

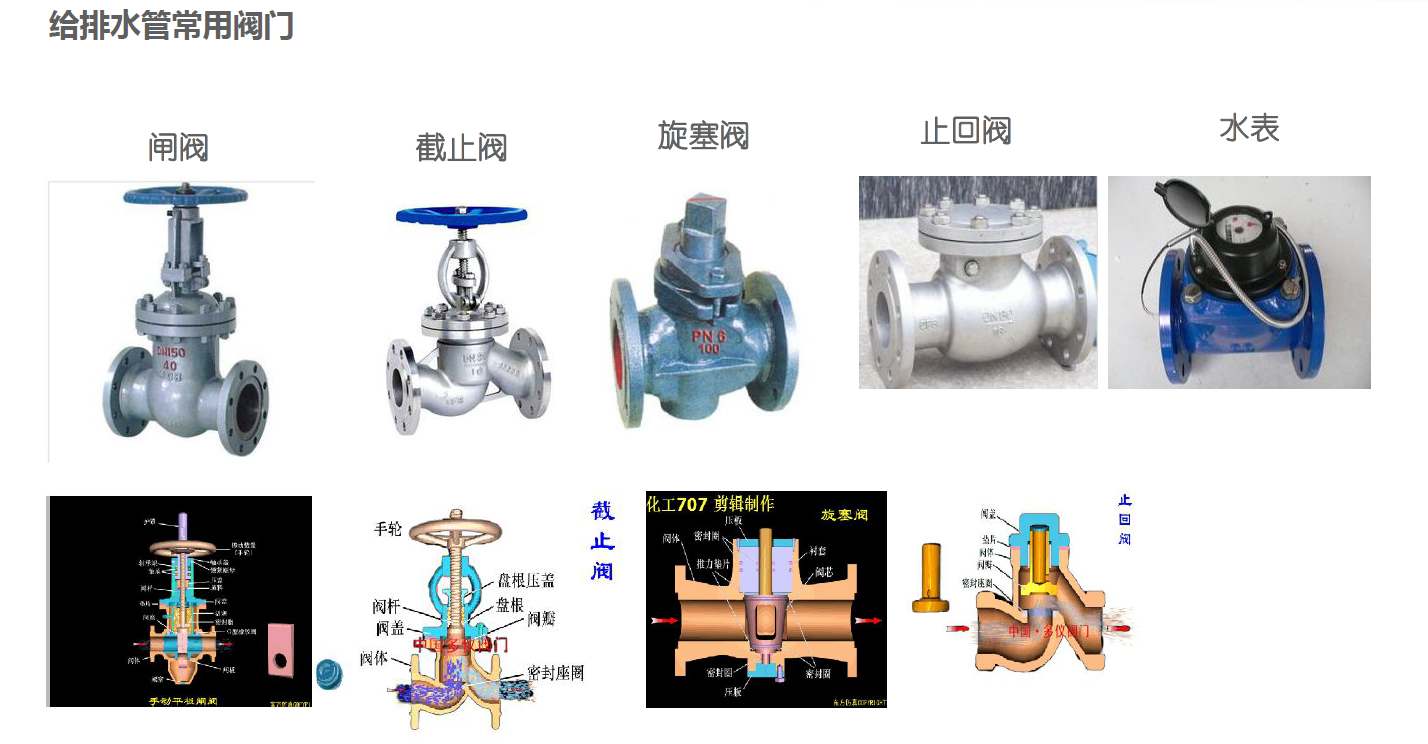

二、阀门的作用与分类:

1.按作用和用途分类

(1)截断阀:截断阀又称闭路阀,其作用是接通或截断管路中的介质。截断阀包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀。

(2)止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。

(3)安全阀:安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

(4)调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等参数。

(5)分流阀:分流阀类包括各种分配阀和疏水阀等,其作用是分配、分离或混合管路中的介质。

2.按阀体材料分类

(1)金属材料阀门:其阀体等零件由金属材料制成。如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、、蒙乃尔合金阀等。

(2)非金属材料阀门,其阀体等零件由非金属材料制成。如塑料阀、、陶阀、搪阀、玻璃钢阀等。

(3)金属阀体衬里阀门:阀体外形为金属,内部凡与介质接触的主要表面均为衬里,如衬胶阀、衬塑料阀、衬陶罚等。

三、相应阀门计算实例

以某宿舍楼内的管道附件工程量计算为例,图例表中明确有截止阀、闸阀、止回阀、蝶阀等,则可按名称和图例按设计图示数量计量,这里我们以闸阀和止回阀为例进行说明。



(1) 闸阀

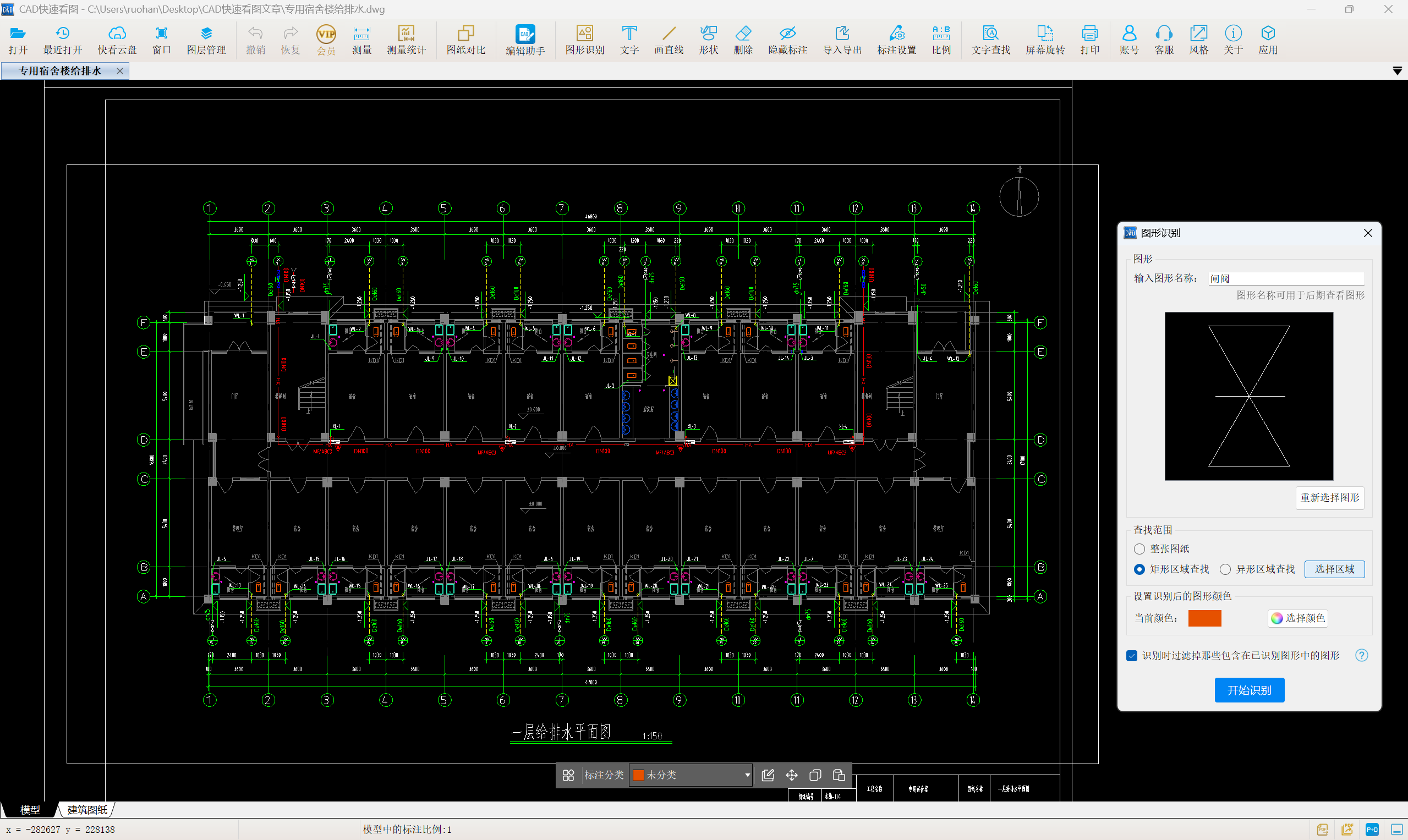

在一层平面图中,使用CAD快速看图中的【图形识别】功能,框选一层平面图中的闸阀图形,此时图形亮显(变蓝),点击鼠标右键完成,弹出图形识别对话框,输入图形名称:闸阀。

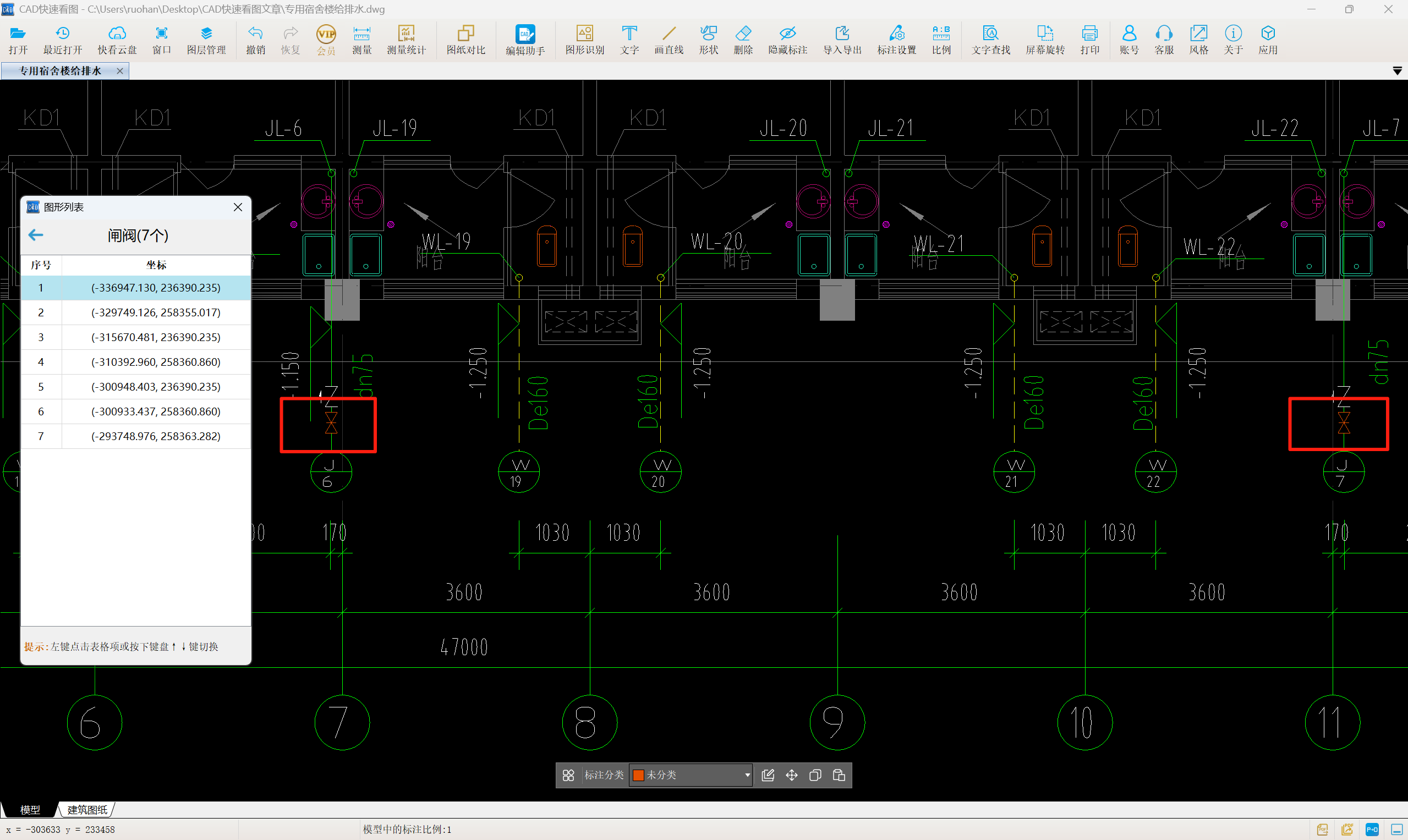

查找范围选择矩形区域查找,点击选择区域,框选一层平面图,最后点击开始识别,软件识别得到7个图形亮显(变红),可得到闸阀数量为:7。

然后依次点击列表中序号,观察闸阀的规格,得到dn75的数量为6,dn50的数量为1.







(2) 止回阀

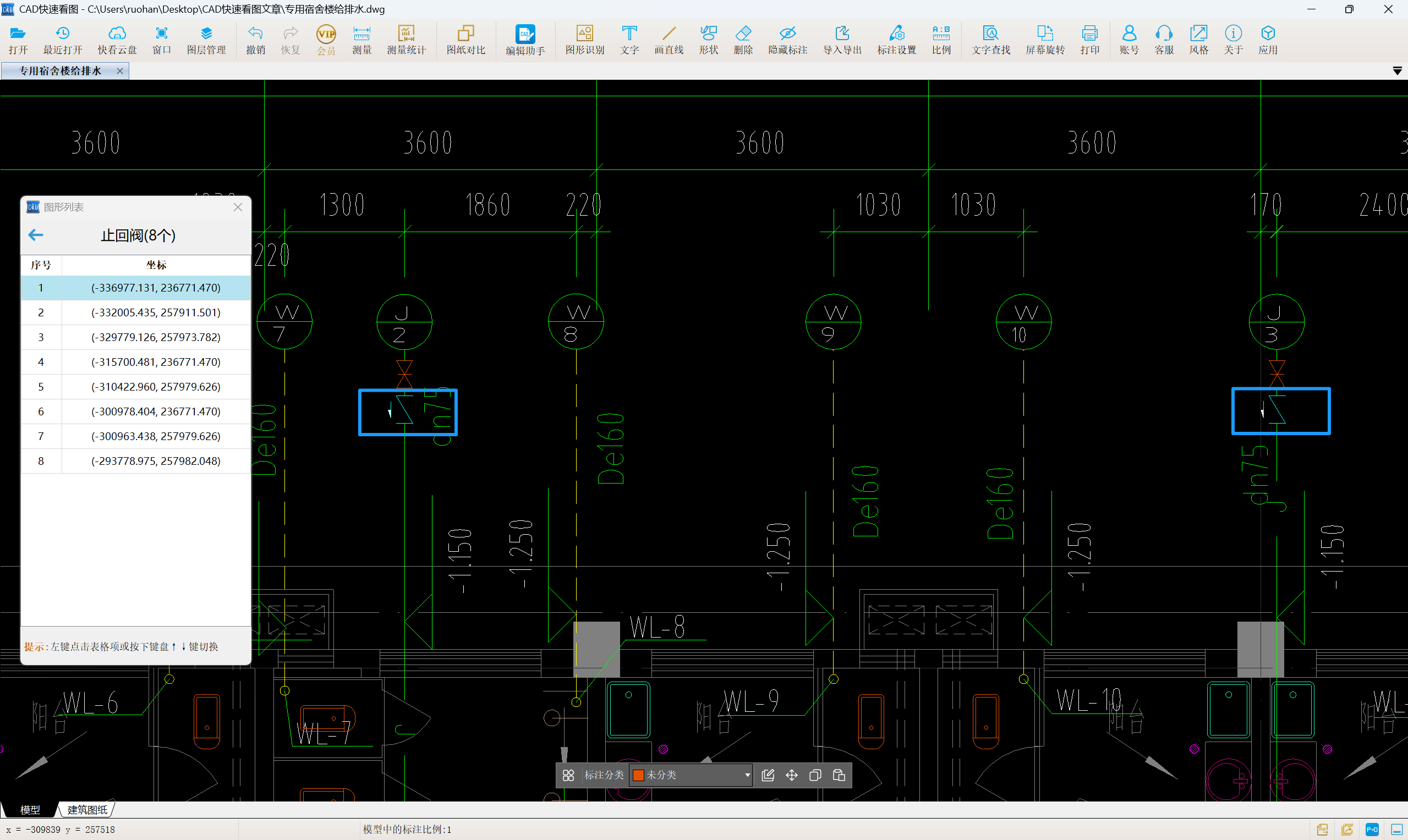

采用同样的方法,利用【图形识别】功能,得到止回阀的个数为8。其中属于消防系统数量为1,不列入工程量统计中;dn75数量为6,dn50数量为1。

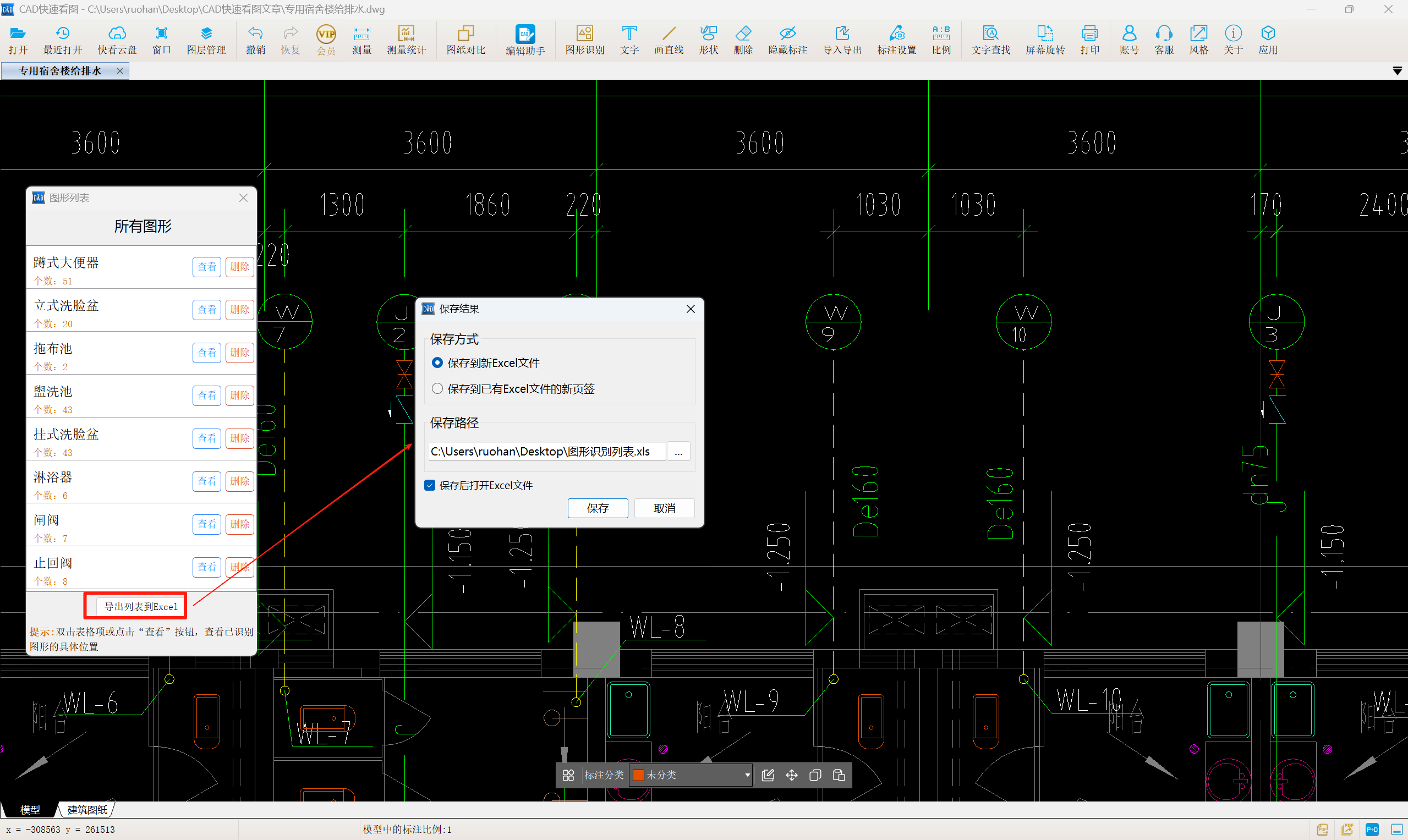

还可以通过图形识别-查看已识别图形列表,软件弹出图形列表,可以清楚查看各管道附件个数,还可以导出列表到EXCEL。

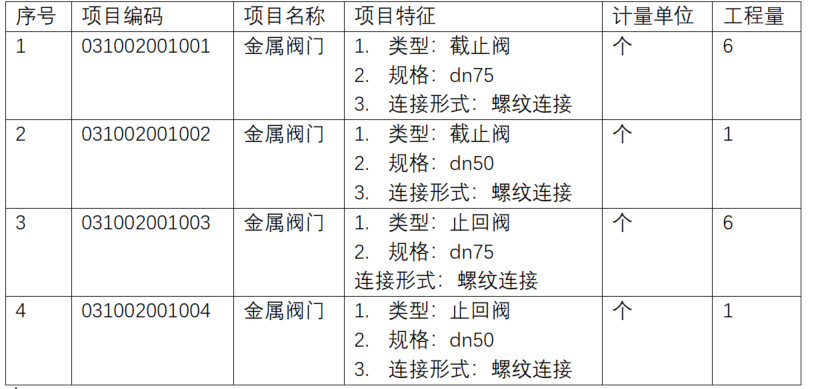

最后,通过编制工程量清单,快速统计给水排水管道附件工程量。
