喷淋管道工程量计算-批量测量更轻松

在日常喷淋管道工程中密密麻麻的管线测量会耗费大量时间，容易漏项。可以提前了解不同自动喷淋灭火系统的特点，明确工程量计算规则，划分好计算范围，利用CAD快速看图的批量测量快速完成整张图纸管道的长度测量

一、自动喷淋灭火系统基础知识

自动喷淋灭火系统是一种在发生火灾时能够自动探测火灾情况，自动打开喷头喷水并发出火灾信号的灭火系统，由官网、供水设施、喷头、报警阀组、水流报警装置等组件组成。根据适用范围不同可分为：湿式、干式自动喷水灭火系统，预作用系统，雨淋系统，水幕系统。

1. 湿式自动喷水灭火系统

特点：为喷头常闭的灭火系统，官网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。

优点：灭火及时扑救效率高

缺点：由于官网中充有有压水，当渗漏时会损毁建筑装饰金额影响建筑的使用。该系统只适用于环境温度4℃<t<70℃的建筑物。

2. 干式自动喷水灭火系统

特点：为喷头中常闭的灭火系统，管网中平时不充水，充有有压空气（或氮气）。当建筑物发生火灾火点温度达到开启闭喷头时，管道先开启排气装置，然后充水开始灭火。

优点：管网中平时不充水，对建筑物装饰无影响，对环境温度也五要求，适用于采暖期长而建筑内无采暖的场所。

缺点：该系统灭火时需先排气，故喷头出水灭火不如湿式系统及时。

3.预作用自动喷水灭火系统

特点：为喷头常闭的灭火系统，管网中平时不充水。发生火灾时，火灾探测器报警后，自动控制系统控制阀门排气、充水，由干式变为湿式系统。只有当着火点温度达到开启闭式喷头时，才开始喷水灭火。

优点：同时具备干式和湿式的特点，克服了干式控火灭火率低，湿式产生水渍的缺陷，可以代替干式提高灭火速度。也可代替湿式，用于管带和喷头易于被损坏而产生喷水和漏水，造成严重水渍的场所；还可用于对自动喷水灭火系统安全要求较高的建筑物中。

二、管道界线的划分

喷淋管道的室内外界线划分为：给水管道室内外界线划分应以外墙皮1.5m为界，入口处设阀门者应以阀门为界。

三、工程量计算规则

喷淋钢管按设计图示管道中心线以长度计算，不扣除阀门、管件及各种组件所占长度以延长米计算。项目特征需描述安装部位，材质、规格，连接形式。

四、实例分析

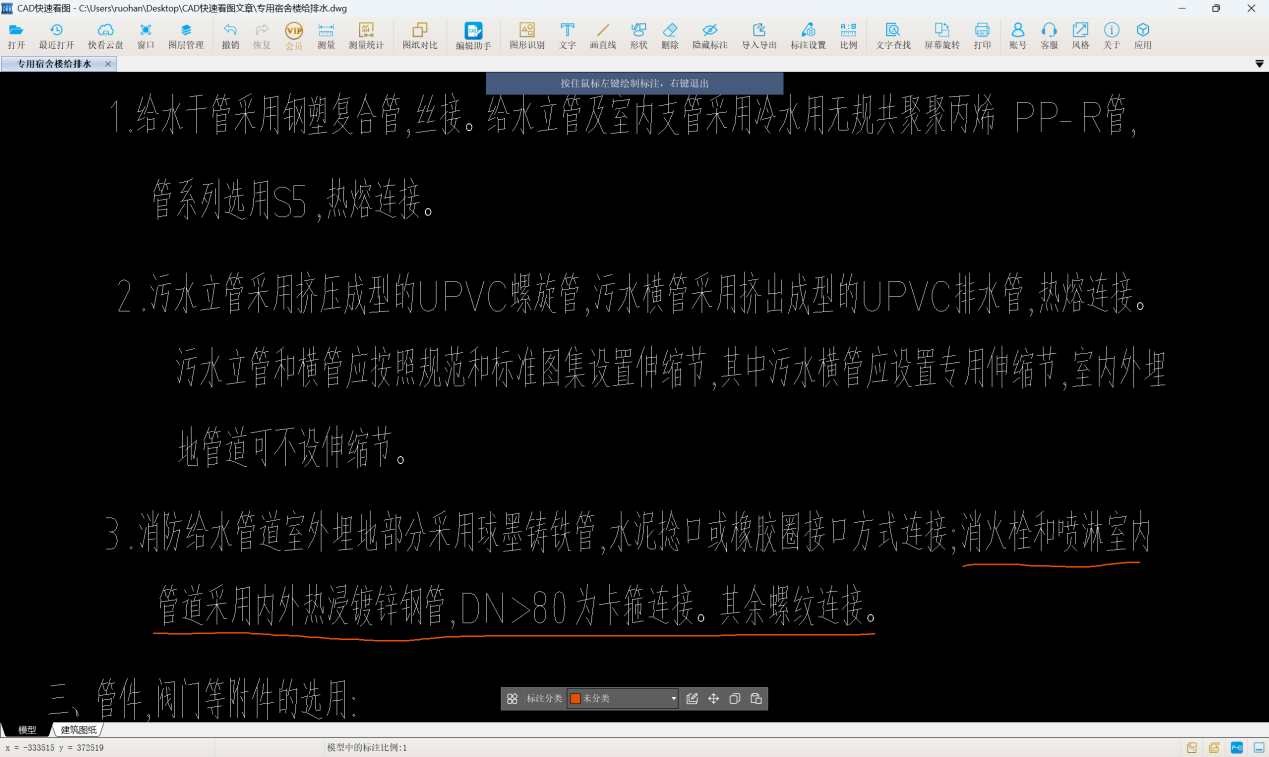

1.计算专用宿舍楼的室内喷淋管道工程量，从设计说明中找到关于喷淋管道材料描述，采用内外热浸镀锌钢管，DN>80为卡箍链接，其余螺纹连接。观察喷淋系统图和平面图，沿用“量长度”的思路处理。

2.在CAD快速看图中进行计量操作：

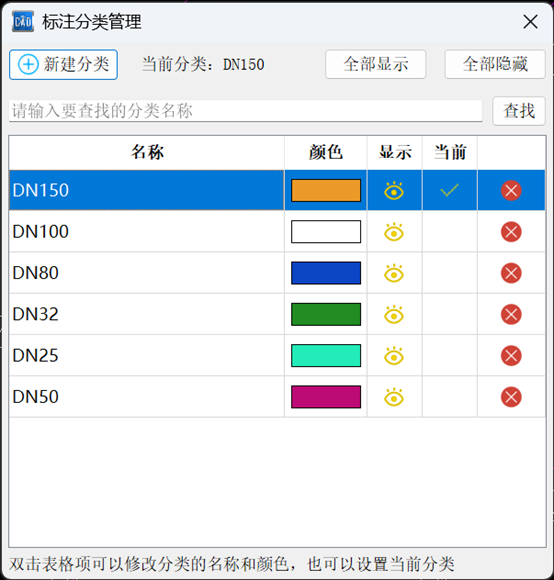

第一步在【标注分类管理】里新建分类，对各种规格管道选择不同的颜色。

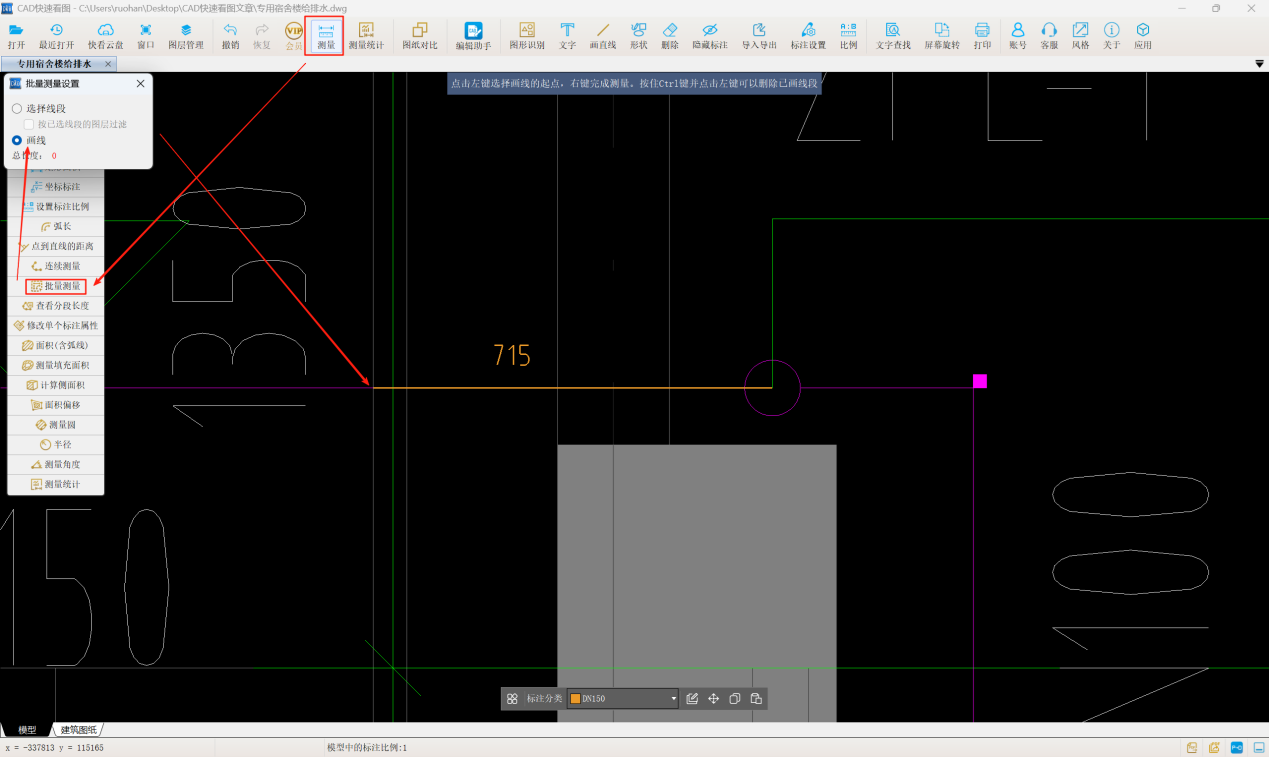

第二步在分类下拉选择栏里选择DN150，使用【批量测量】功能，选择画线，以外墙皮为起点，以立管为终点，得到距离715mm，结合室内外界线规则，水平长度为1.5+0.715=2.215m；竖向长度为标高相减3-（-1.15）=4.15m；合计为6.365m。

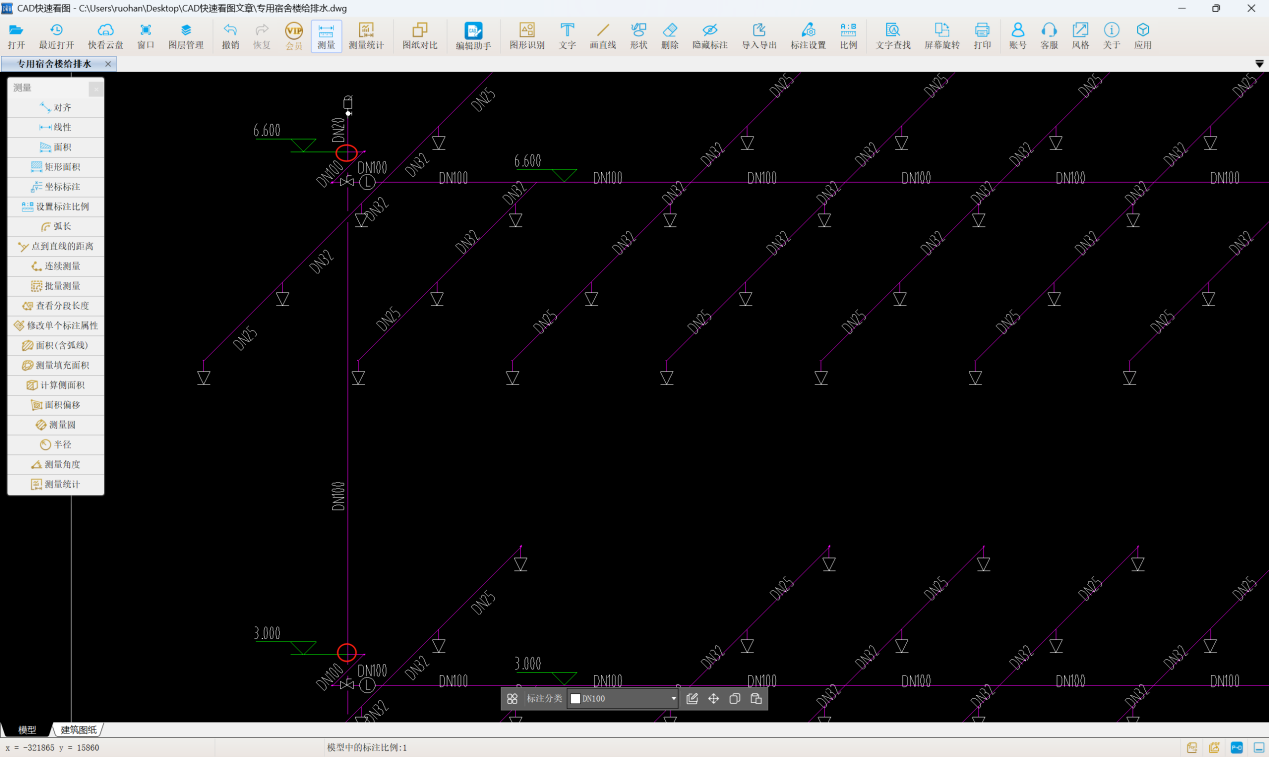

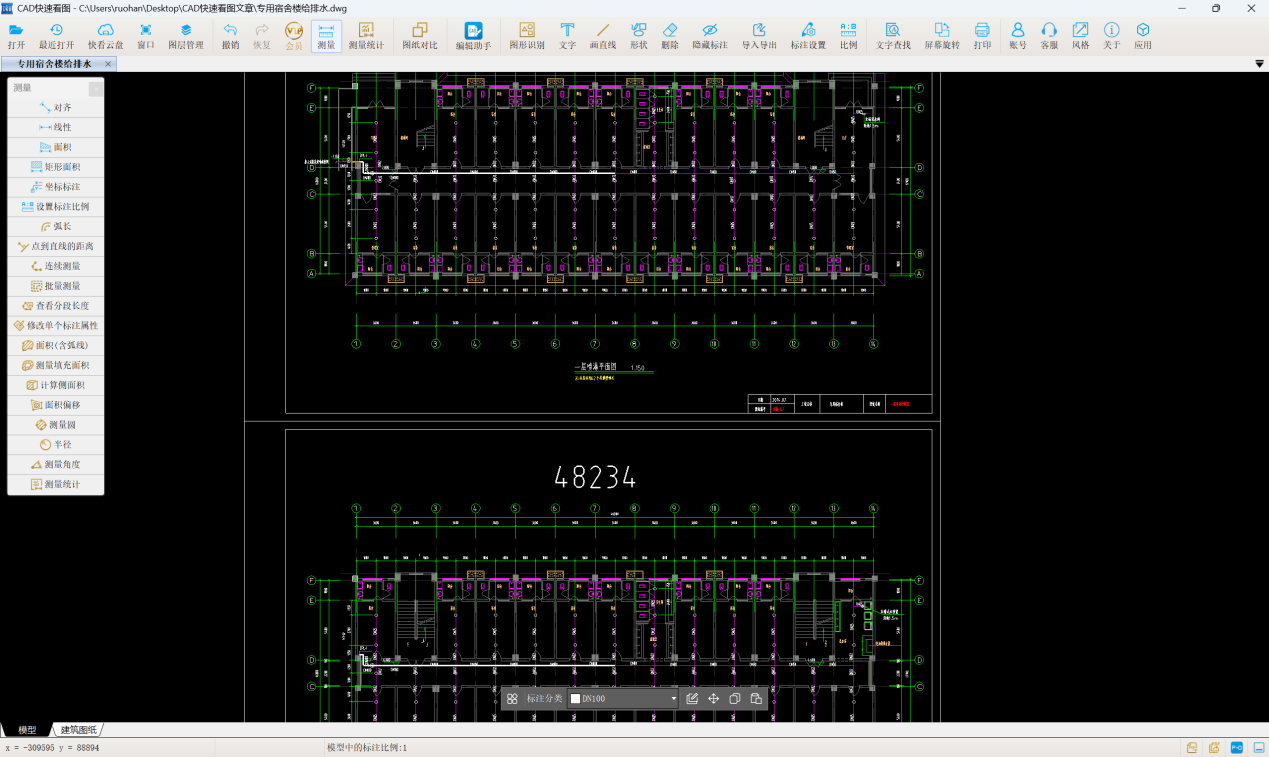

第三步,切换分类为DN100，【批量测量】测出平面图中所有DN100长度，数据为48234mm。管长则为水平长度48.234+竖向长度6.6-3=51.834m。

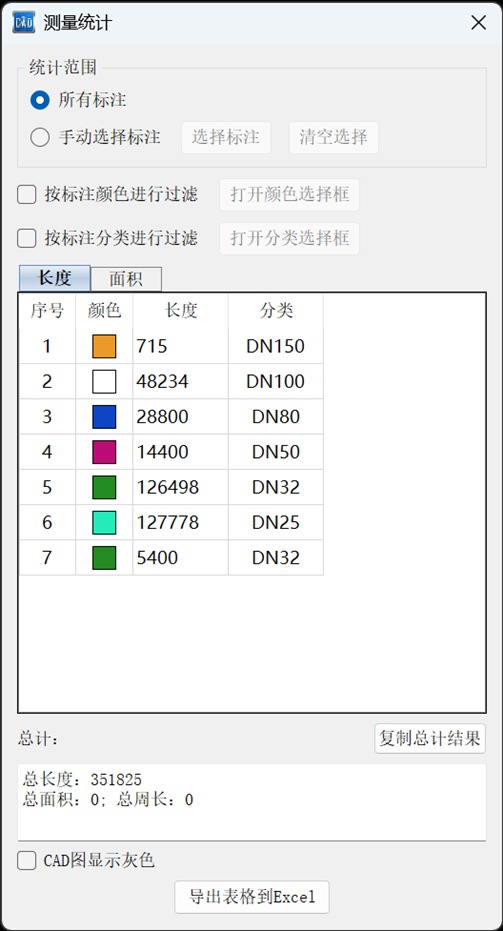

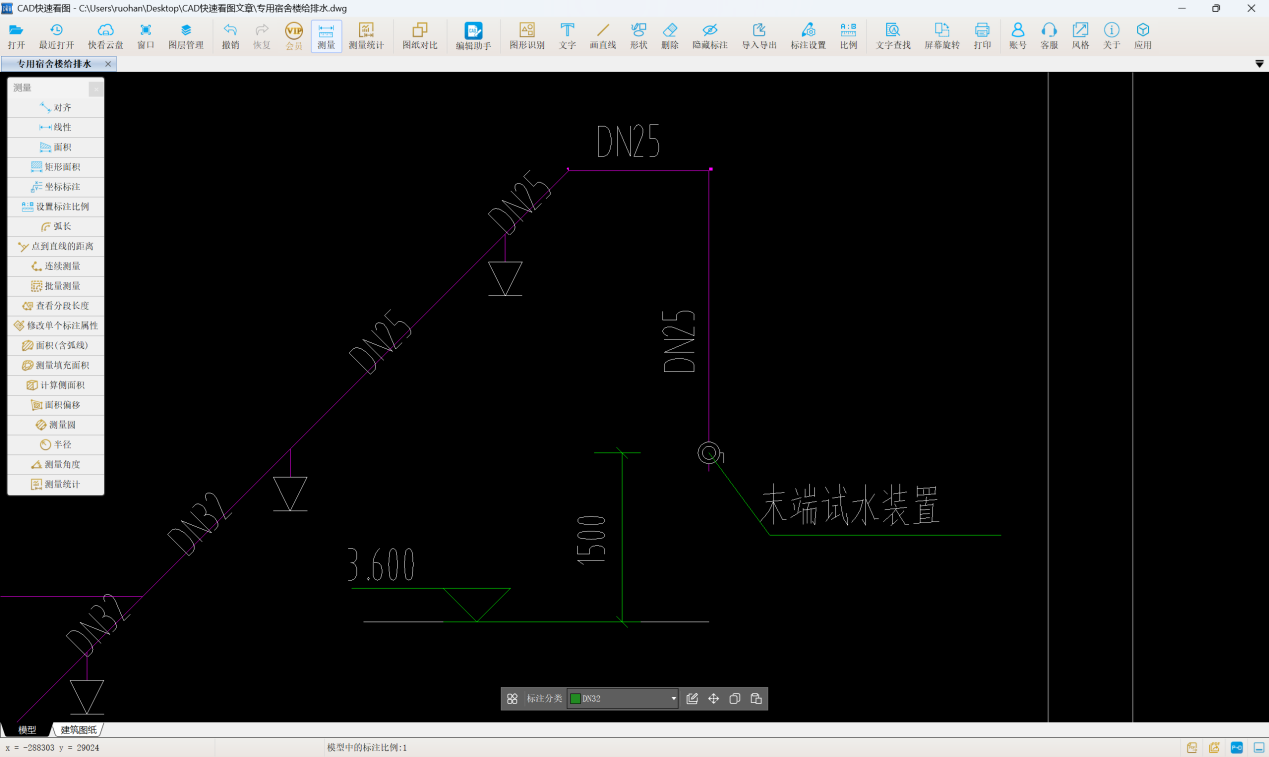

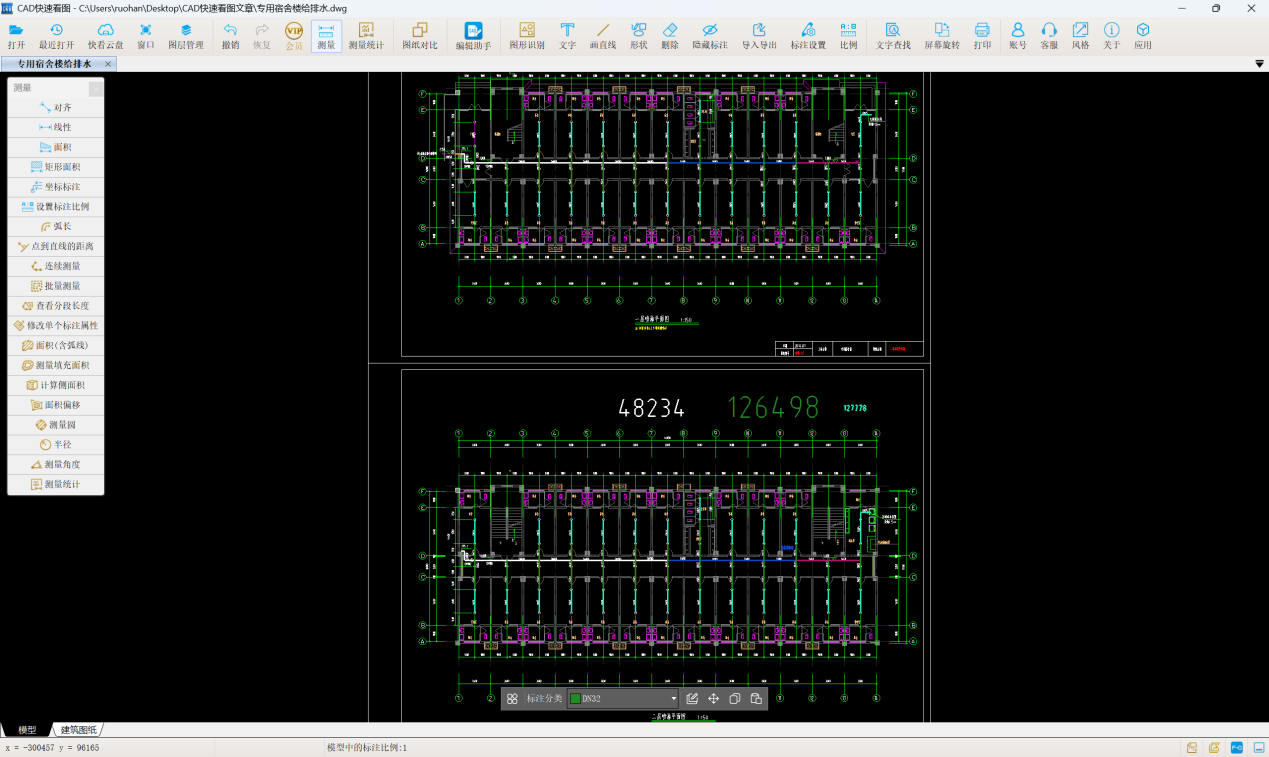

第四步，【批量测量】测出DN80、DN50、DN32的喷淋管道，因为这些规格管道没有竖向长度，只需测出水平长度即可。DN25的水平长度测出为127.778m，再加上竖向长度（6.6-3.6-1.5）*2m，结果为130.778m。使用【测量统计】功能，弹出统计表，这里DN32在第一次测时发生遗漏，补充测完，所以有两个结果。
