阀门和管道附件工程量计算-图形识别轻松搞定

消防工程图纸查看时，很多隐藏信息我们容易忽略，所以需要提前了解阀门和管道附件基础知识，明确计算规则，本文以专用宿舍楼图纸详细分析阀门和管道附件工程量计算要点，使用CAD快速看图图形识别轻松搞定相应附件的数量计算。

一、阀门和管道附件基础知识

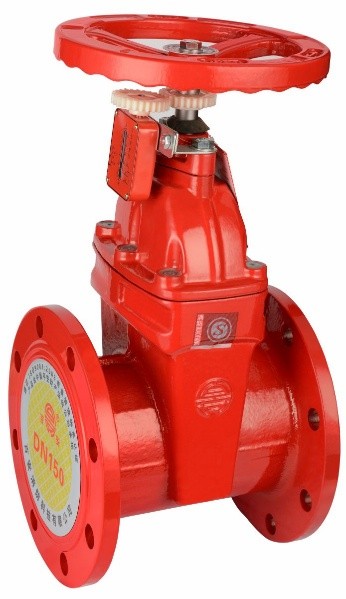

1.信号闸阀：自动喷水等消防灭火管路系统中的配套附件，作为消防供水管路的监控阀，用来开启或关闭闭路水源，可提供的现场指示及全开、非全开信号供远地监控用。该电信号阀也可用在给排水管路中，便于远地监控管路中阀的全开或非全开状况。

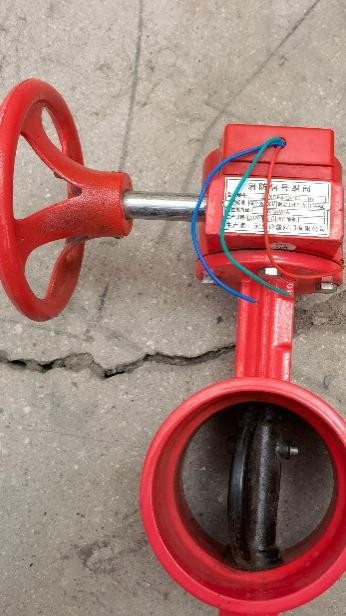

2.信号蝶阀：又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型液体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

3. 报警阀：开启和关闭官网的水流，传递控制信号至控制系统并启动水力警铃直接报警。有湿式、干式、干湿式和雨淋式4种类型。

水力警铃：一种全天候的水压驱动机械式警铃，能在喷淋系统动作时发出持续警报。

4.水流指示器：用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。作用：装设在一个受保护区域喷淋管道上，它时监视水流动作的，如果发生火灾，喷淋头受高温而爆裂这时管道谁会流向爆裂的喷淋头，流动的水力就会推动水流指示器动作，水流指示器时起水流监视作用，不联动其他设备。

二、工程量计算规则

阀门和管道附件按设计图示数量计算，考虑名称、型号、规格等，计量单位有“组”、“个”、“套”。

三、消防工程图纸显示信息

1.图纸中可见的：管道、阀门、管道附件、喷淋头、水流报警装置、末端试水装置、升压和贮水设备、气压给水设备

2.图纸中不可见的：套管、管件、管卡和支架、管道的防腐、管道的保温、管道的刷漆、支架重量、管道的水压试验、管道冲洗

四、实例分析

1.计算专用宿舍楼的阀门和管道附件工程量，观察消火栓、喷淋系统图和平面图，沿用“数个数”的思路处理，这里以蝶阀和水流指示器为例进行分析。

2.在CAD快速看图中进行计量操作：

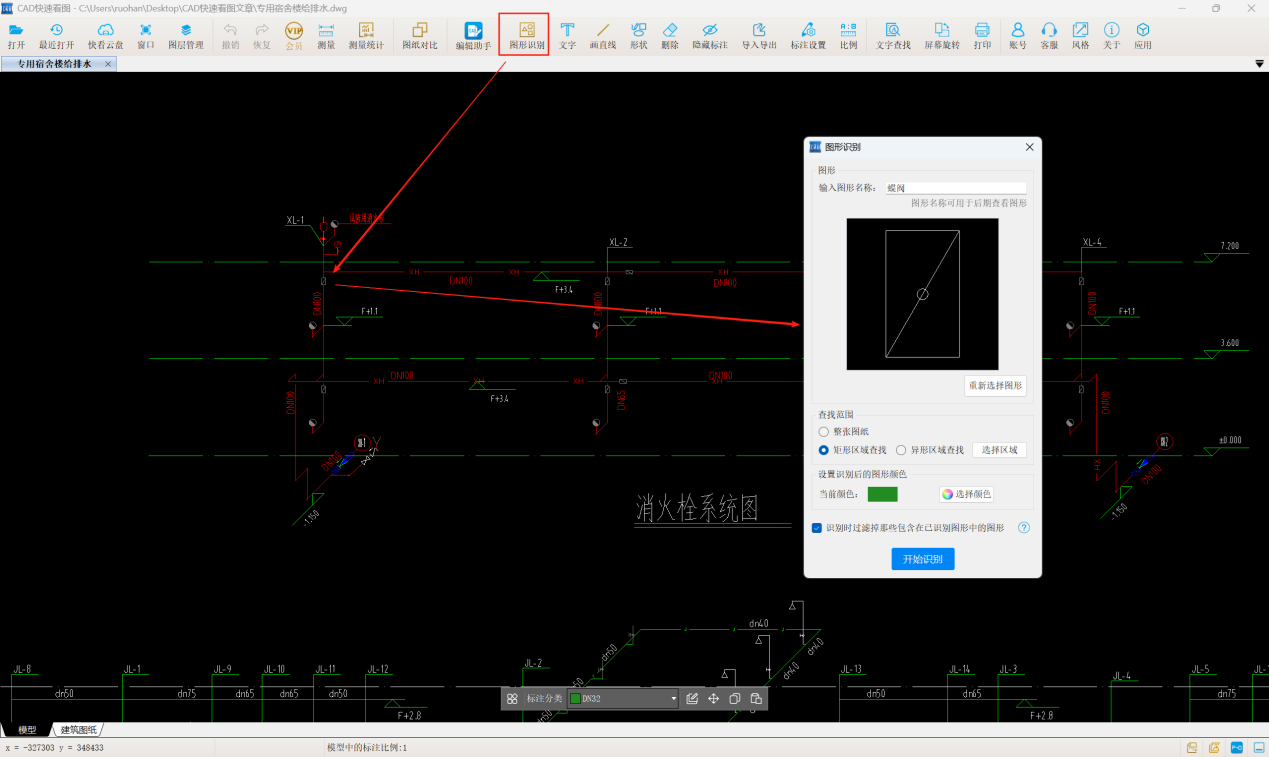

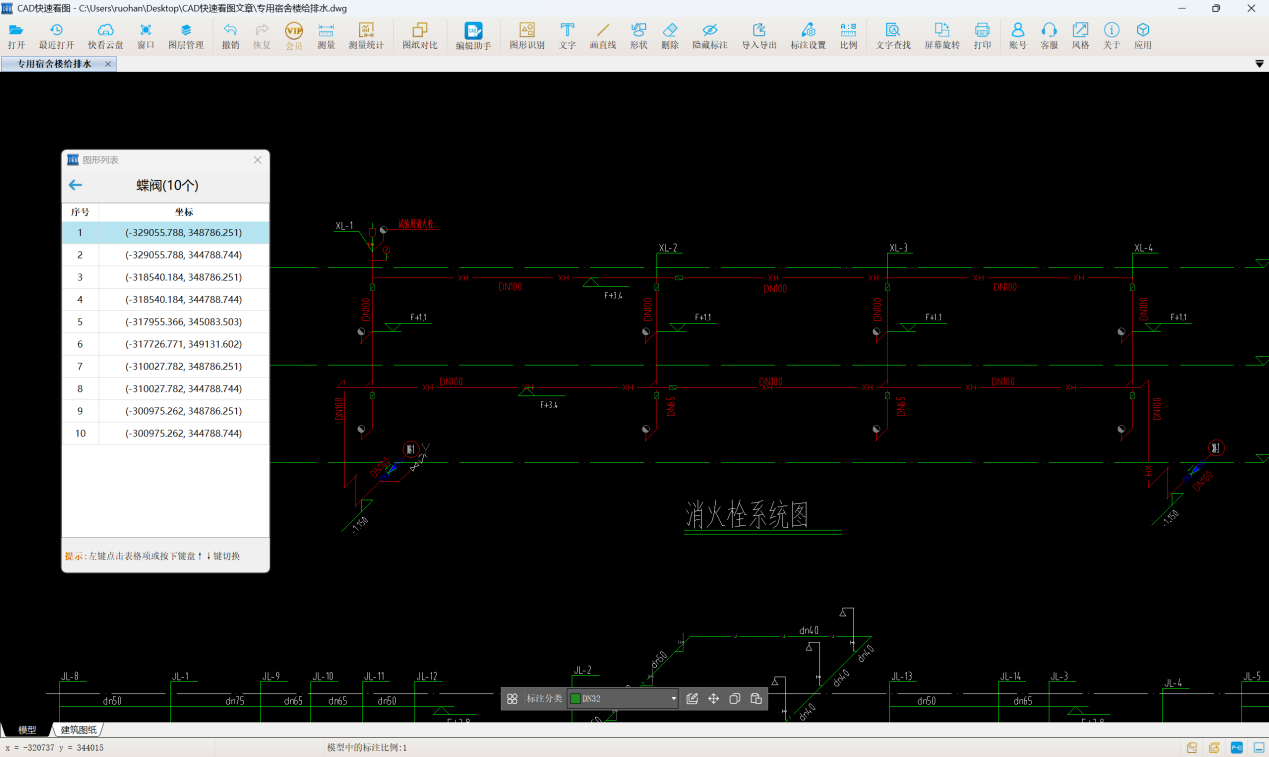

第一步，在消火栓系统图中使用【图形识别】功能，得到蝶阀的个数为10。依次点击表格中序号确定序号2、4、8、10为DN65蝶阀，其他为DN100蝶阀。则DN65蝶阀4个，DN100蝶阀6个。

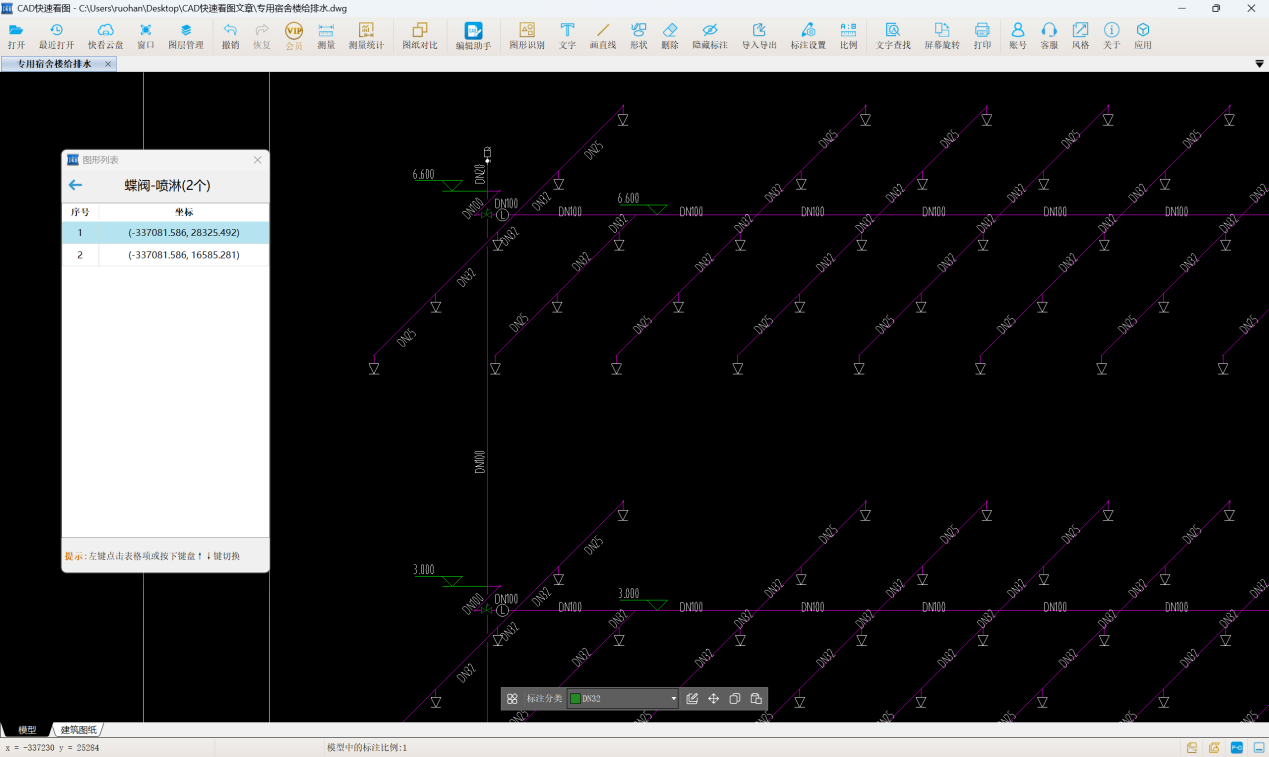

第二步，在喷淋系统图中同样采用【图形识别】功能得到DN100蝶阀为2个；DN100水流指示器的数量为2个。

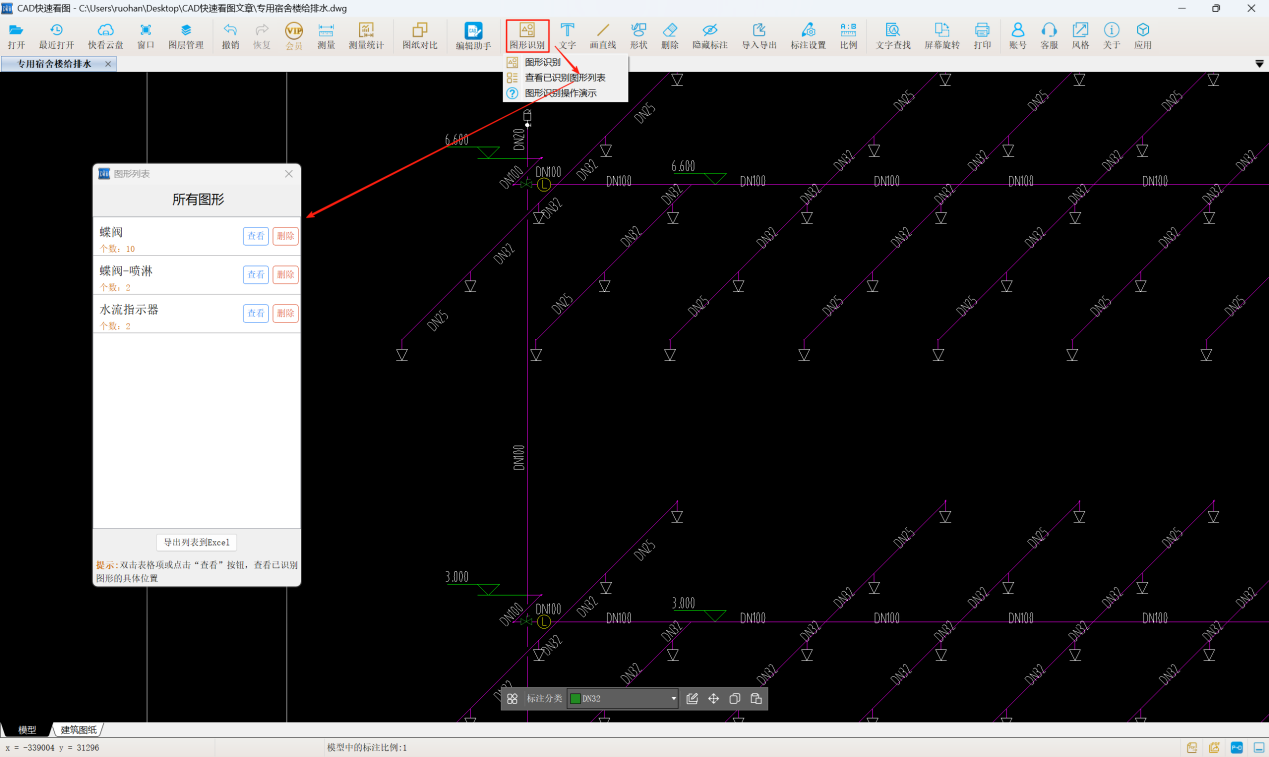

第三步,图形识别-查看已识别图形列表，弹出表格框，得到相应附件的数量。

阀门和管道附件工程量计算通过CAD快速看图的图形识别能快速识别附件数量，点击识别列表也可以复核识别图形，非常便捷。
