电气线路繁多，计算不知道看哪条？

图纸的上电气设备，还在一个个数？

其实电气工程手算不用那么麻烦，从识图到手算技巧，带您轻松掌握！

一、明确识图顺序

主要设备及材料表：看懂图例、规格型号，了解安装方式及标高。

图纸目录：了解图纸内容，圈画需要计算的图纸范围。

设计说明信息：明确设计及计算范围、相关计算要求，发现图纸隐含的易错易漏点。

二、系统图了解走向

竖向干线系统图：掌握电缆走向、用电设备楼层间布置关系，了解线缆规格型号、导管材质规格及上下级连接关系。

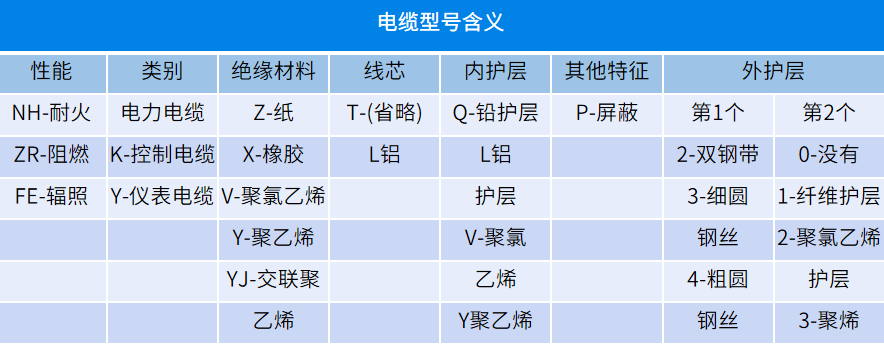

常用的电缆型号的含义总结如下，可根据代号前的字母清晰所代表含义：

三、平面图纸分析具体空间位置关系

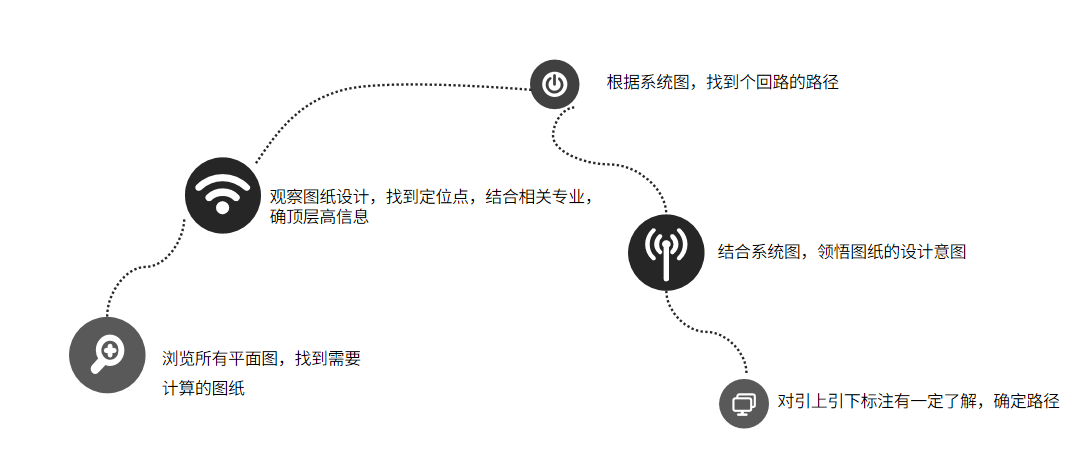

浏览所有平面图，结合系统图，确定路径、领悟设计意图，对引上引下标注有清晰理解。

四、手算实操

1、 电气设备的数量

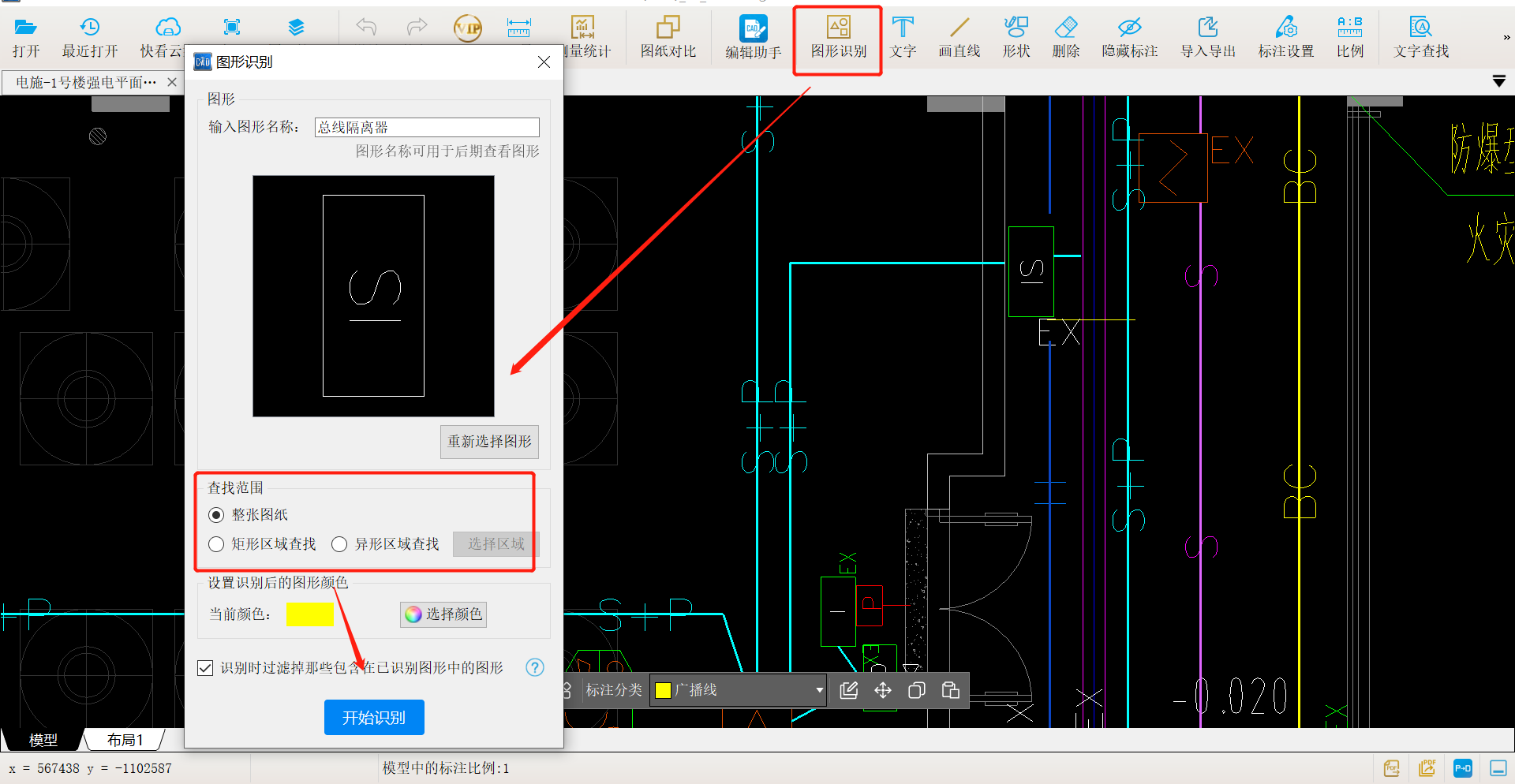

电气图中灯具、开关、插座等工程量个数可以用CAD 快速看图的图形识别一键识别。

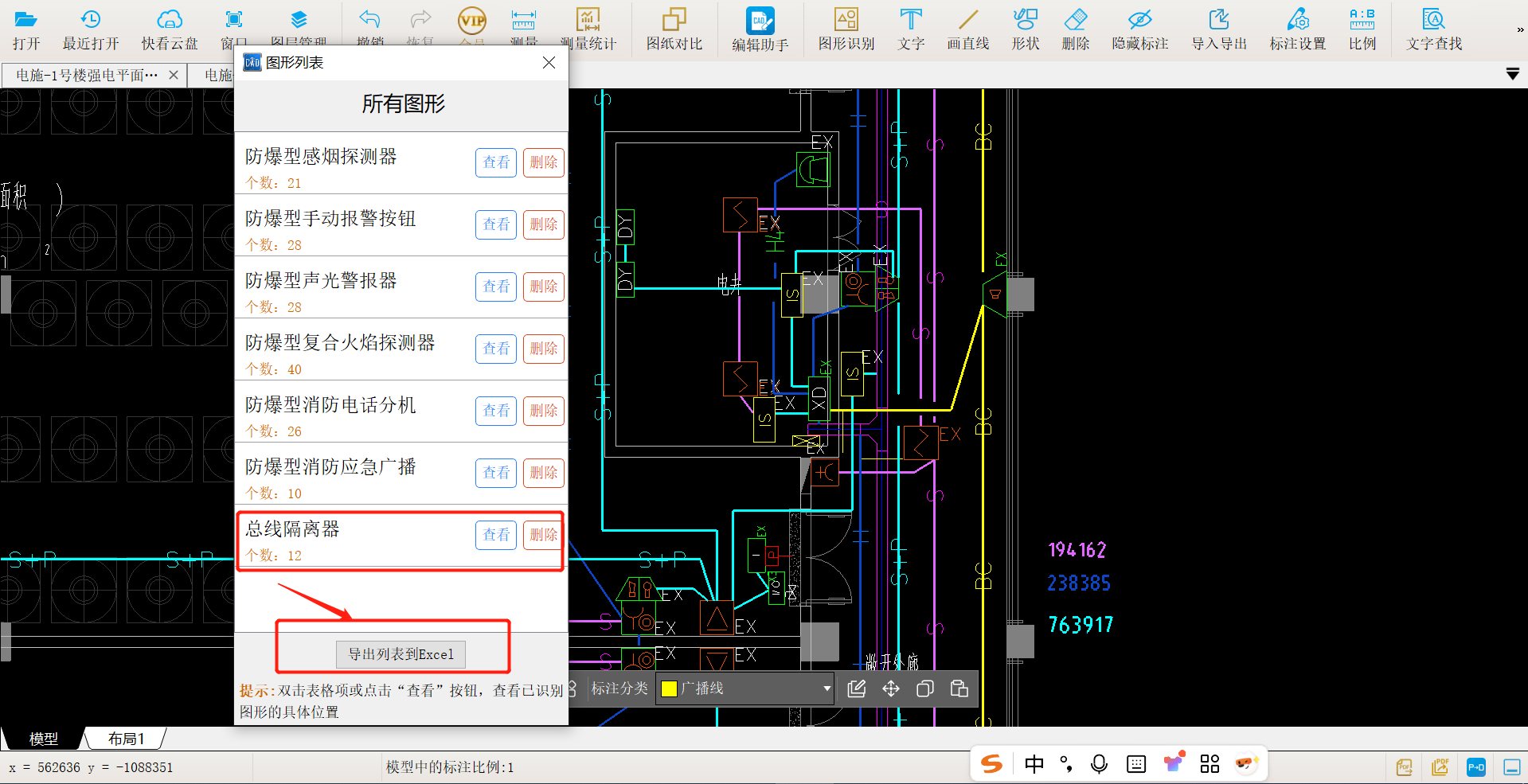

比如总线隔离器共识别出12个，也可以导出Excel，方便后期统计。

2、标注分类、图层管理

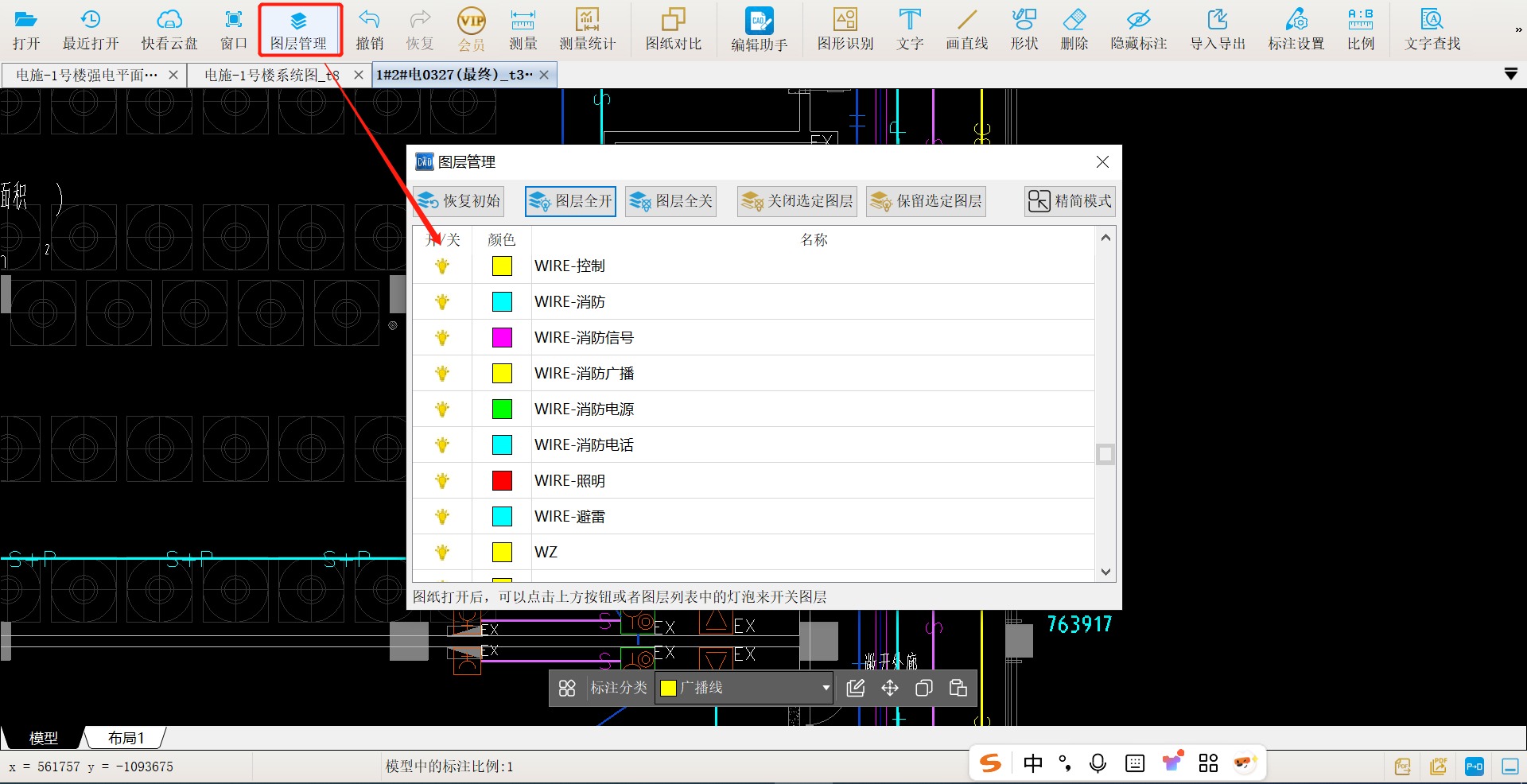

管线长度根据提前设置好的管线图层，分类查看所在图层。

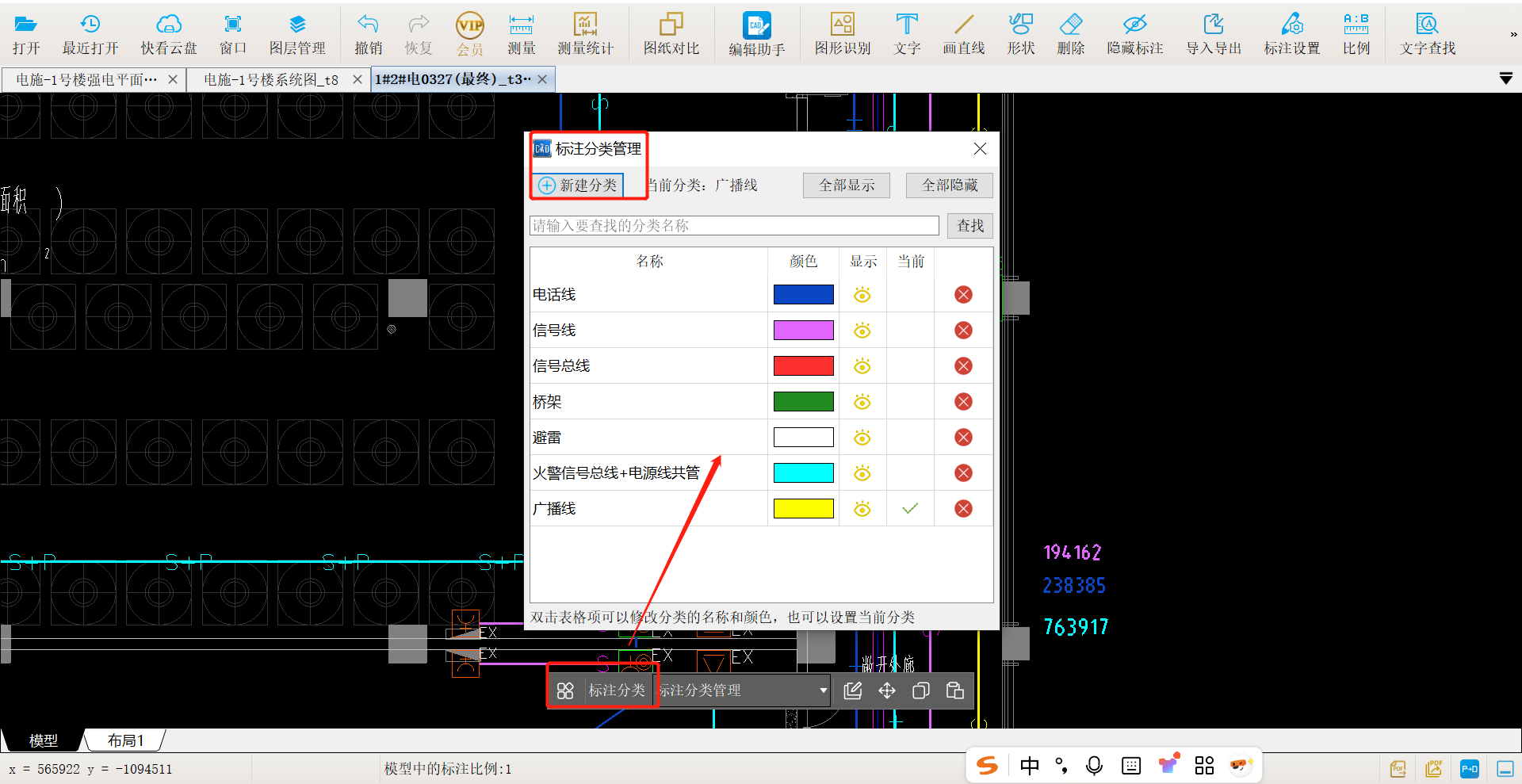

建立管线对应的标注分类，便于后期测量统计。

3、管线长度测量

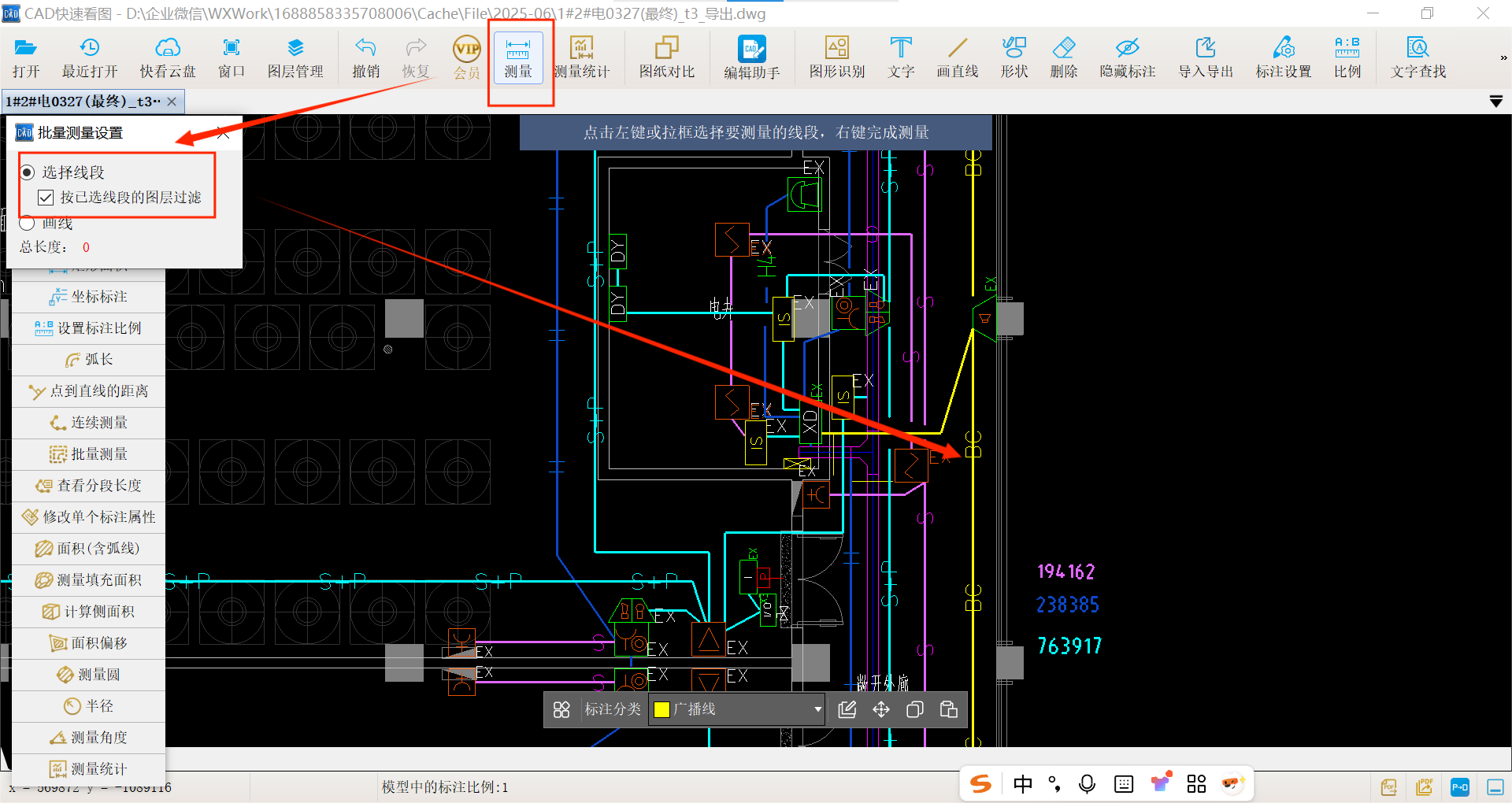

利用批量测量工具，按图层过滤，框选需要测量的管线，比如广播线，1秒出结果非常方便。

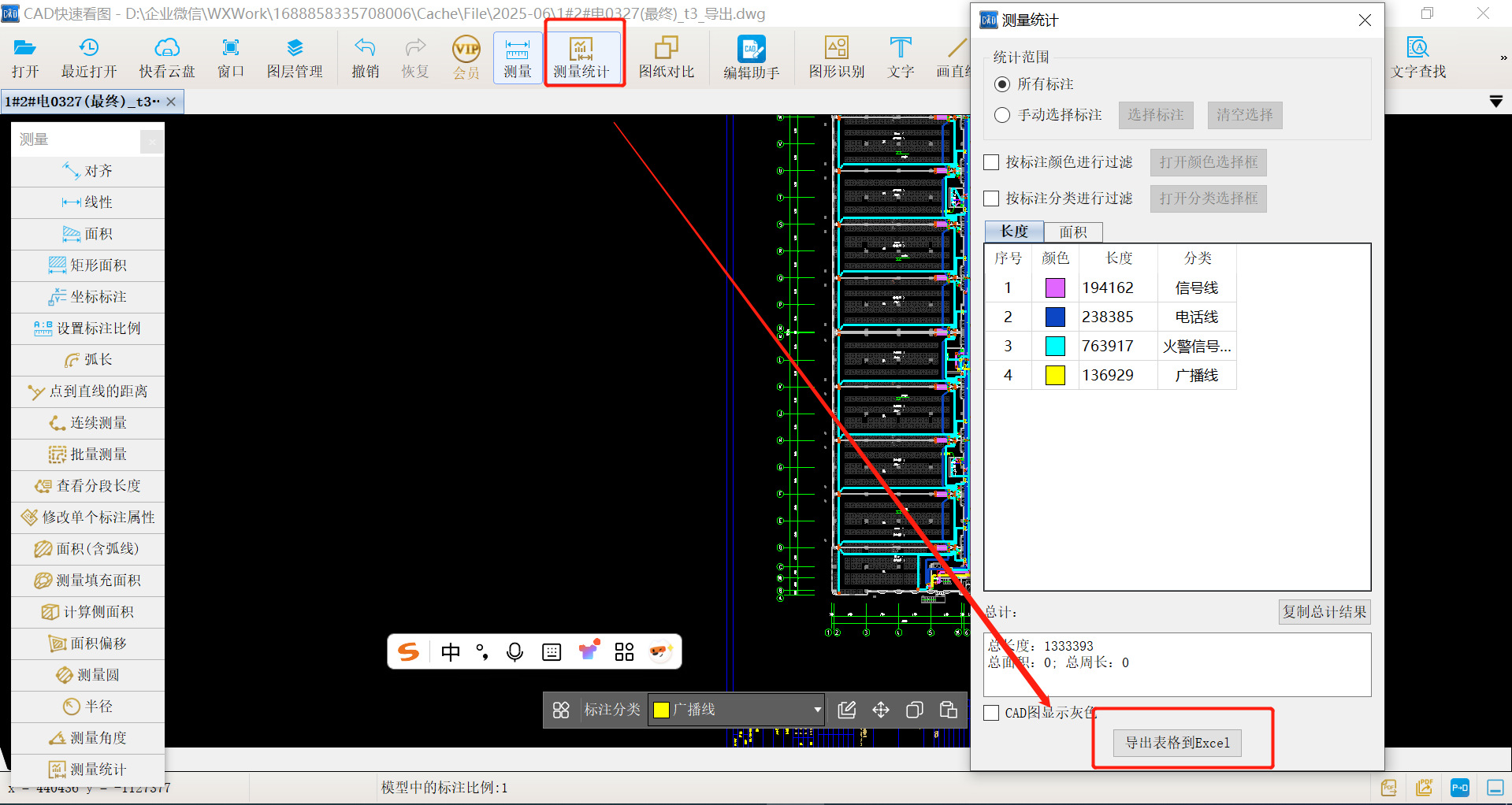

也可以点击测量统计，导出测量结果，让你工程计算效率大大提升。
