消防电安装图纸上会涉及多条管线，一个个量取汇总比较麻烦，CAD快速看图的【批量测量】功能可以批量量取相同导管长度，直接测量汇总长度，节省汇总时间。

一、火灾自动报警系统计量规则

1.点型探测器、按钮、消防警铃、声光报警器、消防报警电话插孔（电话）消防广播（扬声器）、模块（模块箱），根据型号和规格、安装方式，按设计图示数量以“个（部、台）”计算。

2.线型探测器，根据型号、规格、安装方式，按设计图示长度以“m”计算。

3.区域报警控制器、联动控制箱、远程控制箱（柜）、火灾报警系统控制主机、联动控制主机、消防广播及对讲电话主机（柜）、火灾报警控制微机（CRT）、报警联动一体机，根据设备线制、控制回路、规格、安装方式，按设计图示数量以“台”计算。

4.备用电源及电池主机（柜），根据设备容量、规格、安装方式，按设计图示数量以“台”计算。

5.说明：

1）消防报警系统配管、配线、接线盒均应按电气设备安装工程相关项目编码列项。

2）消防广播及对讲电话主机包括功放、录音机、分配器、控制柜等设备。

3）点型探测器包括火焰、烟感、温感、红外光束、可燃气体探测器等。

4）报警联动一体机按消防报警系统控制主机计算。

二、消防系统调试

1.自动报警系统调试，包括各种探测器、报警器、报警按钮、报警控制器、消防广播、消防电话等组成的报警系统；按不同点数以“系统”计算。

2.水灭火控制装置调试，按系统控制装置的点数以“点”计算。

3.防火控制装置调试，根据系统控制类型，按设计图示数量以“个”或“部”计算。

4.气体灭火系统装置调试，按调试、检验和验收所消耗的试验容器总数计算以“点”计算。

5.说明：

1）自动报警系统包括各种探测器、报警按钮、报警控制器组成的报警系统，按不同点数以“系统”计算。

2）水灭火系统控制装置是由消火栓、自动喷水灭火等组成的灭火系统装置，按不同点数以“系统”计算。

3）气体灭火系统装置调试是由七氟丙烷、IG541、二氧化碳等组成的灭火系统装置，按气体灭火系统装置的“瓶，组”计算。

4）防火控制装置联动调试包括电动防火门、防火卷帘门、正压送风阀、排烟阀、防火控制阀等防火控制装置。

三、实例分析

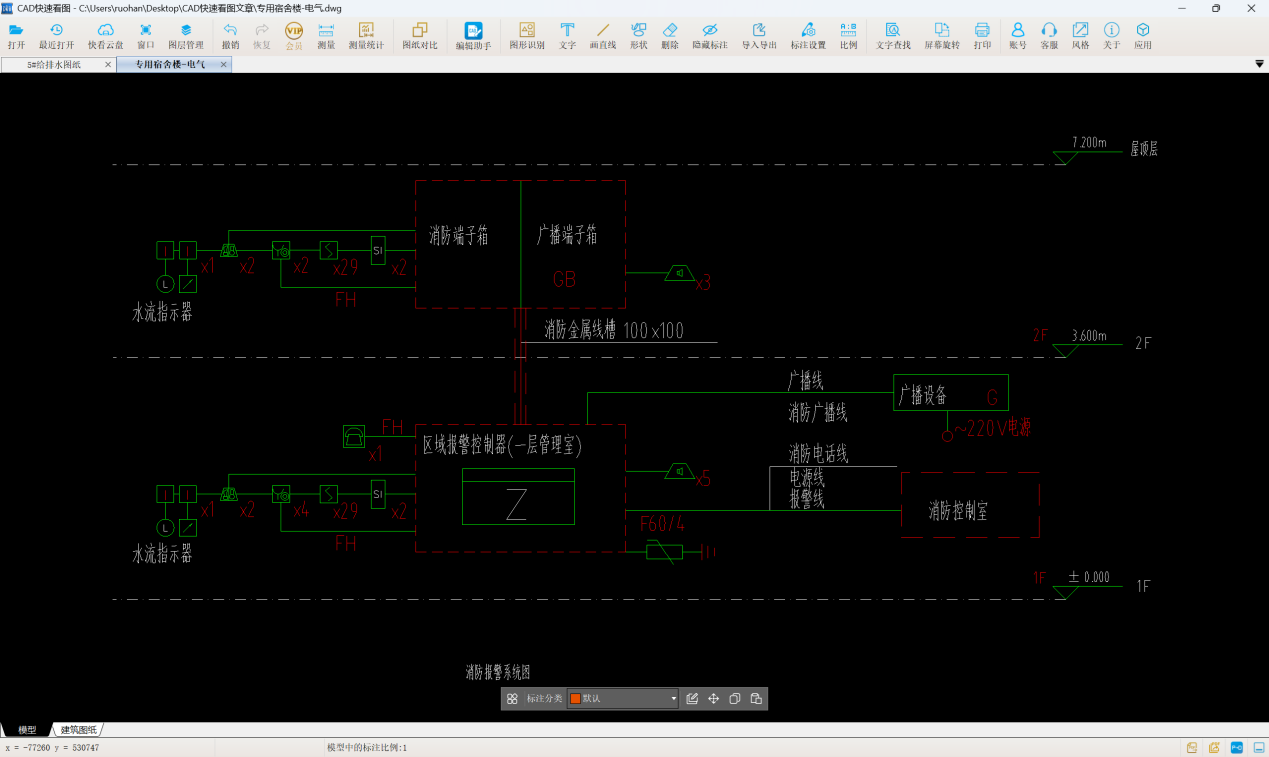

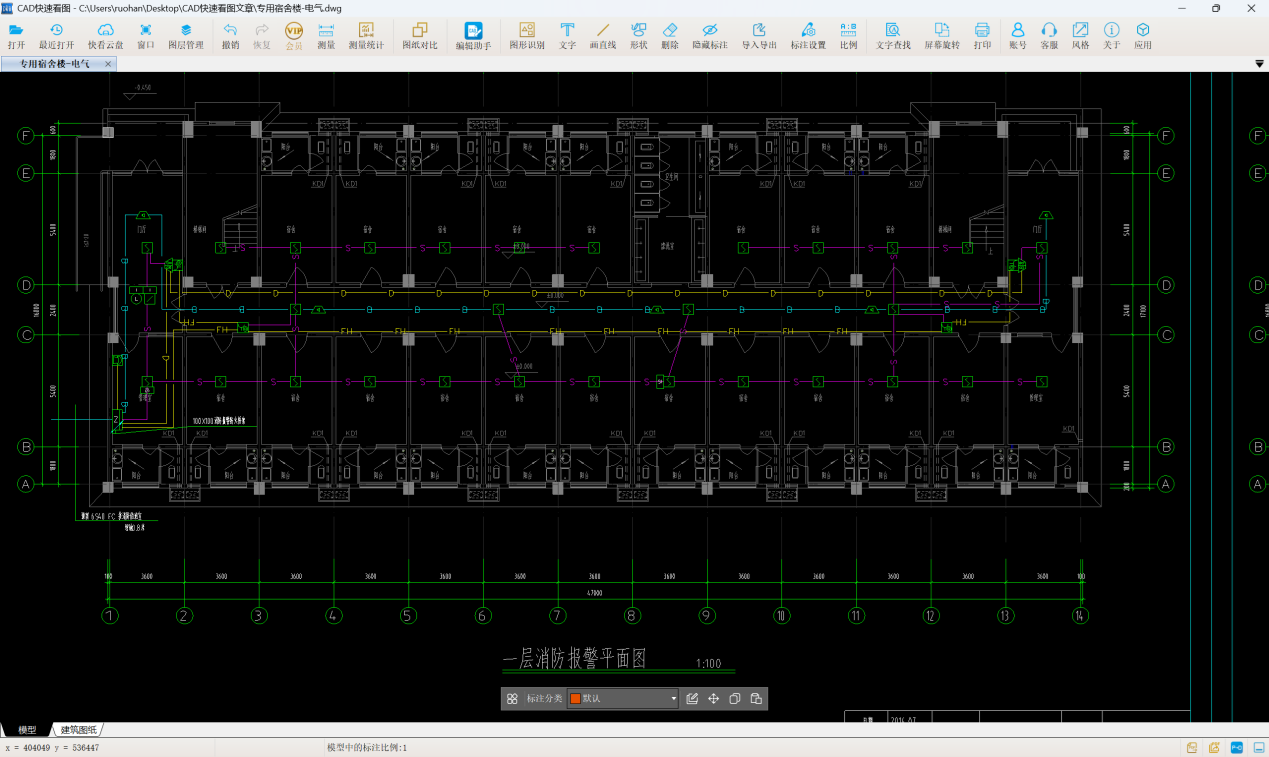

1.计算某宿舍楼内的消防电导管工程量，观察消防电设计说明、系统图和平面图，沿用“量长度”的思路处理。

2.用CAD快速看图查看图纸并计量

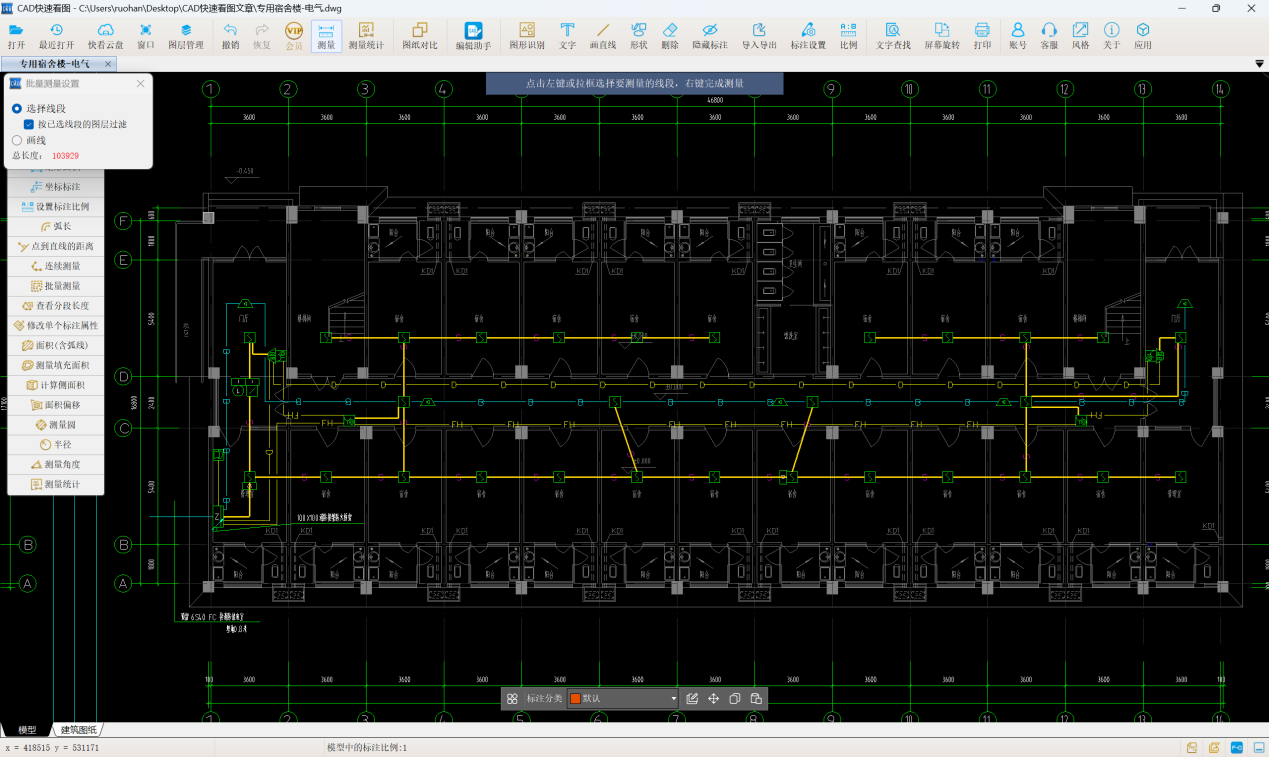

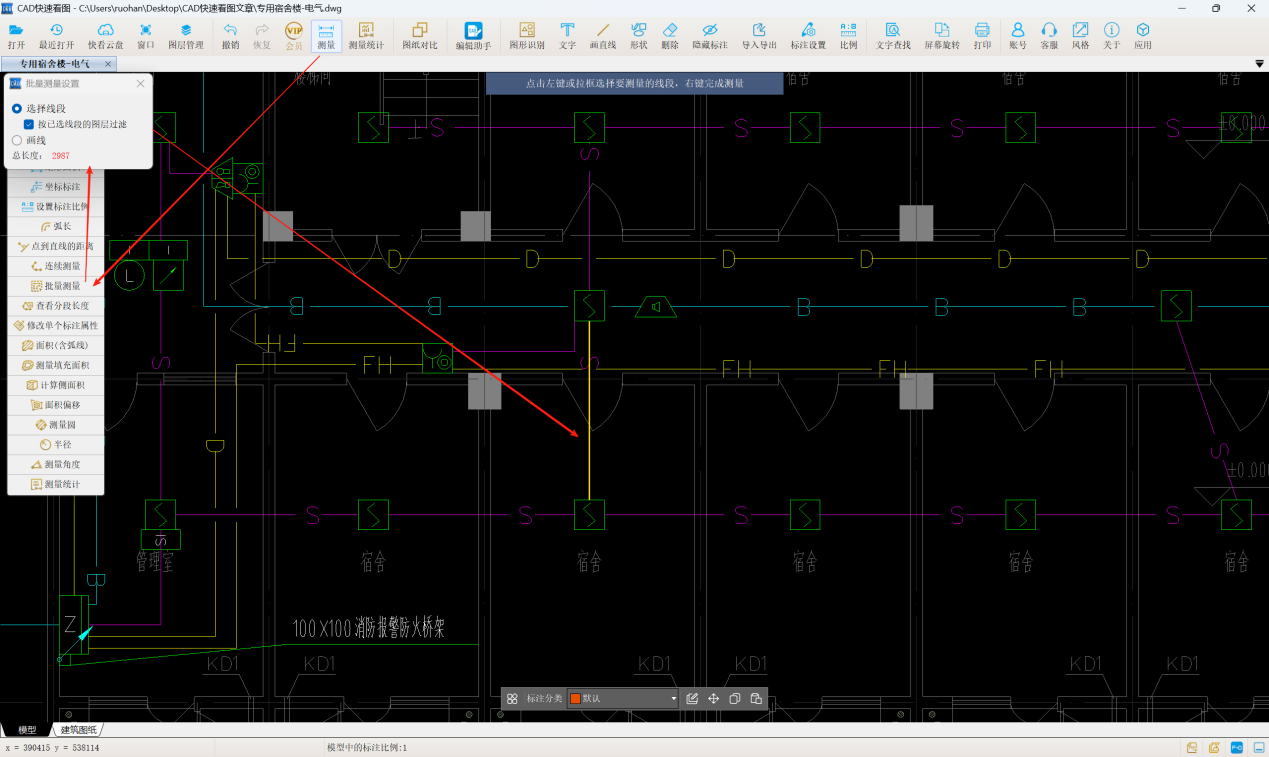

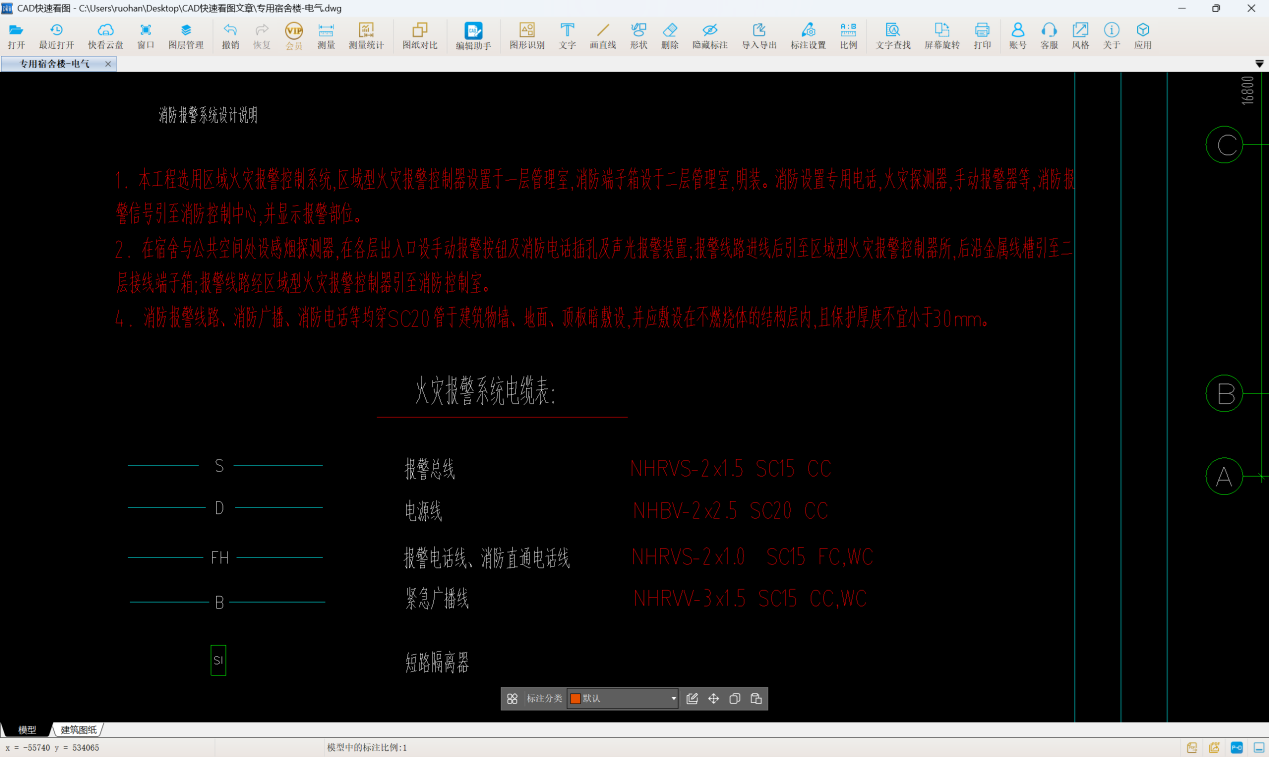

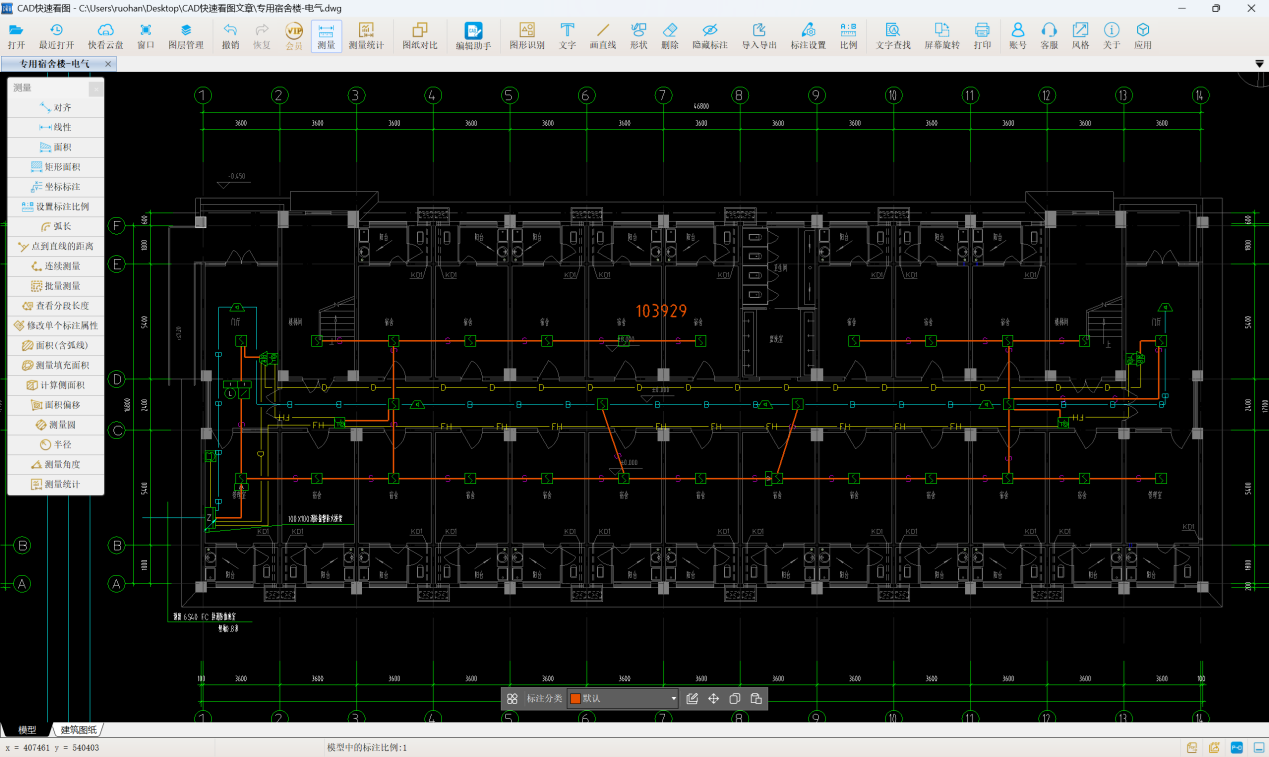

从设计说明可知，报警总线导管为SC15，以报警总线为例进行分析：使用软件的【批量测量】功能，使用选择线段命令，再点选按已选线段的图层过滤，鼠标单击选择一根管线，此时该导管亮显，再框选整幅图纸，此时该类导管被全选亮显，右键确认得到导管水平长度为103.929m。

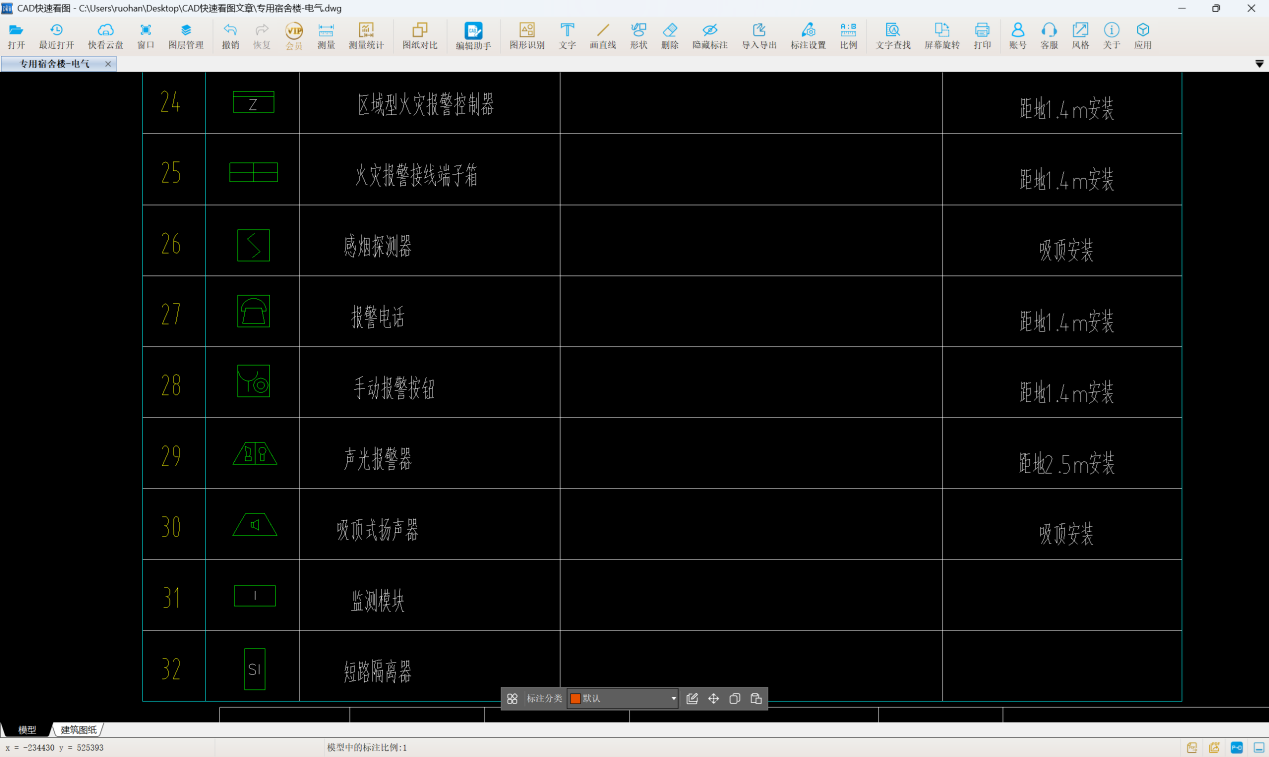

通过图例表可知各器具的离地高度，层高为3.6m，则可得到导管竖向长度：

（3.6-1.4）（区域性火灾报警控制器）+（3.6-2.5）（声光报警器）*2+（3.6-1.4）（手动报警按钮）*2=8.80m

报警总线SC15导管长度=水平长度+竖直长度=103.929+8.80=112.729m

同样的方法解得其他类型导管长度，消防电导管长度计算可以用CAD快速看图的批量测量直接统计相同管道长度，确保计算无遗漏。
