CAD快速看图：图纸编辑复制粘贴巧用

在工程造价的工作中，CAD 快速看图作为看图的工具被大家熟知，但是很多人编辑助手的功能并不熟悉，今天来给大家介绍一下通过运用图元复制粘贴操作如何提升工作的效率。

在计算卫生间等特定区域的铺装面积或墙面工程量时，我们可以将该区域的轮廓线复制到新图层，通过测量获得尺寸数据，避免重复描图。

在完成图纸尺寸或工程量标注后，还可以把标注图元复制到图纸空白处形成备注，方便后续与人核对或交接。

对于不用版本的设计图纸，我们可以将各版本图纸复制到同一张图上，借助图层开关对比差异。

审核过程中若遇到工程量计算的争议也可以复制争议图元并高亮显示，明确争议范围。

或者我们可以将建筑专业图纸中的墙体图元复制到机电图纸中，快速校验管线预留位置是否冲突，提升效率。

介绍了这么多我们来看一下具体如何操作：

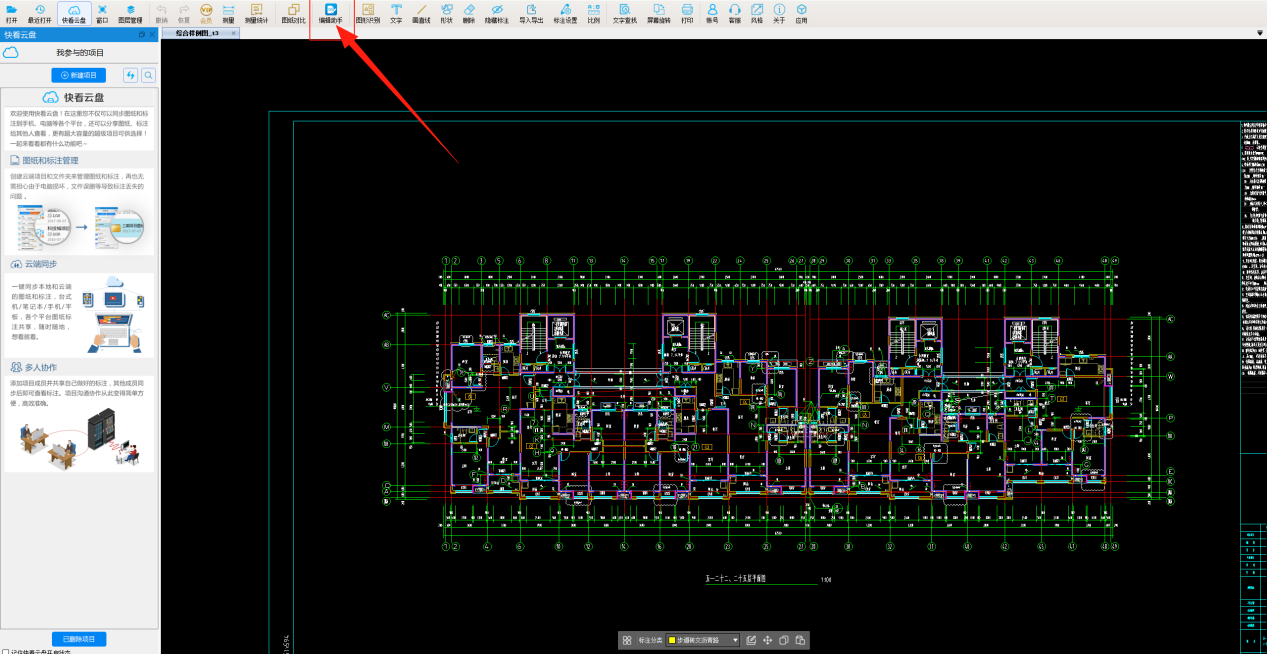

1.选择编辑助手功能进入编辑页面

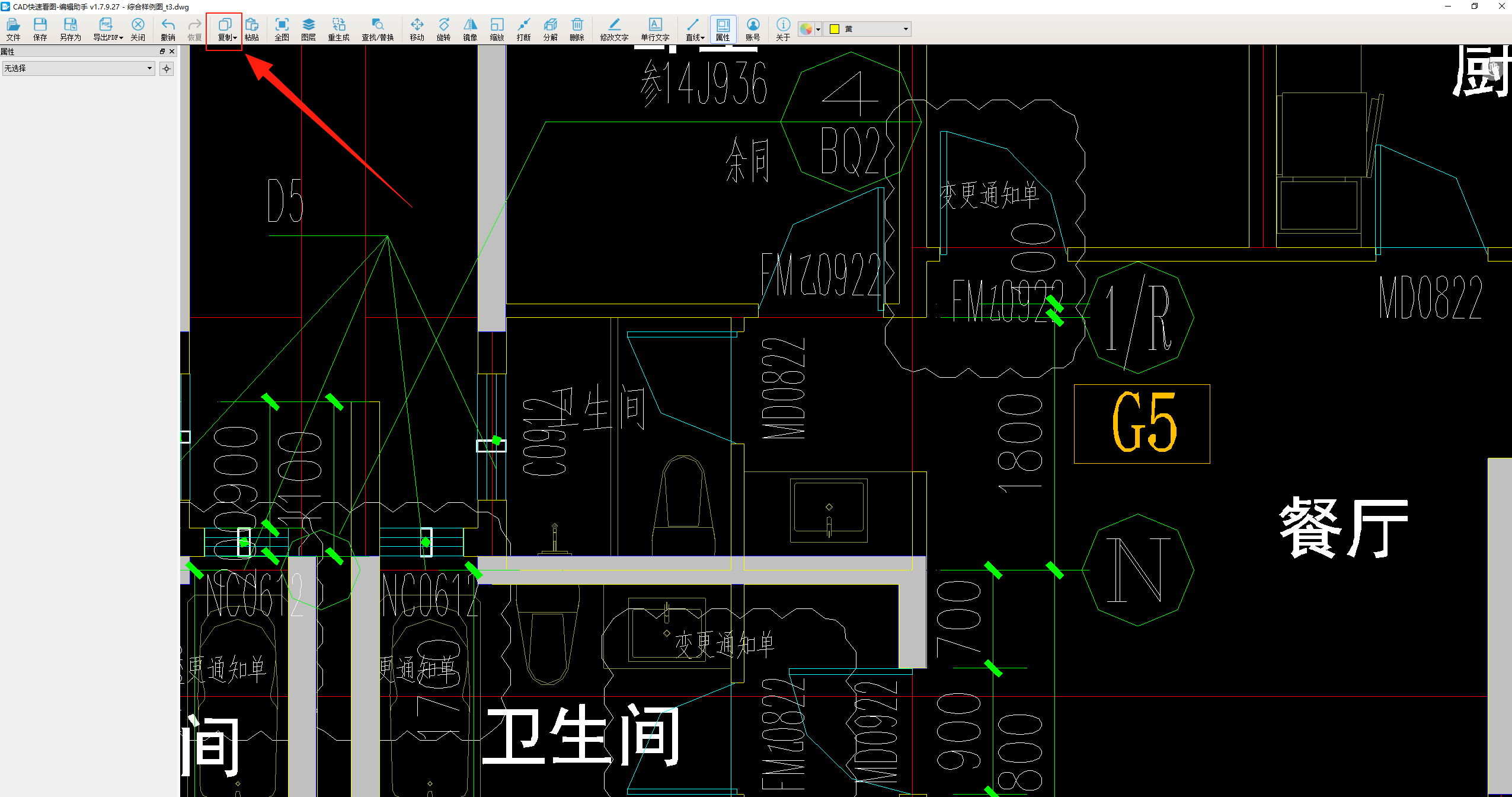

2.选择复制，点选或框选需要复制的图元，然后右键完成选择

3.复制完成后会自动进入粘贴。左键点选需要粘贴的位置即可，右键完成粘贴

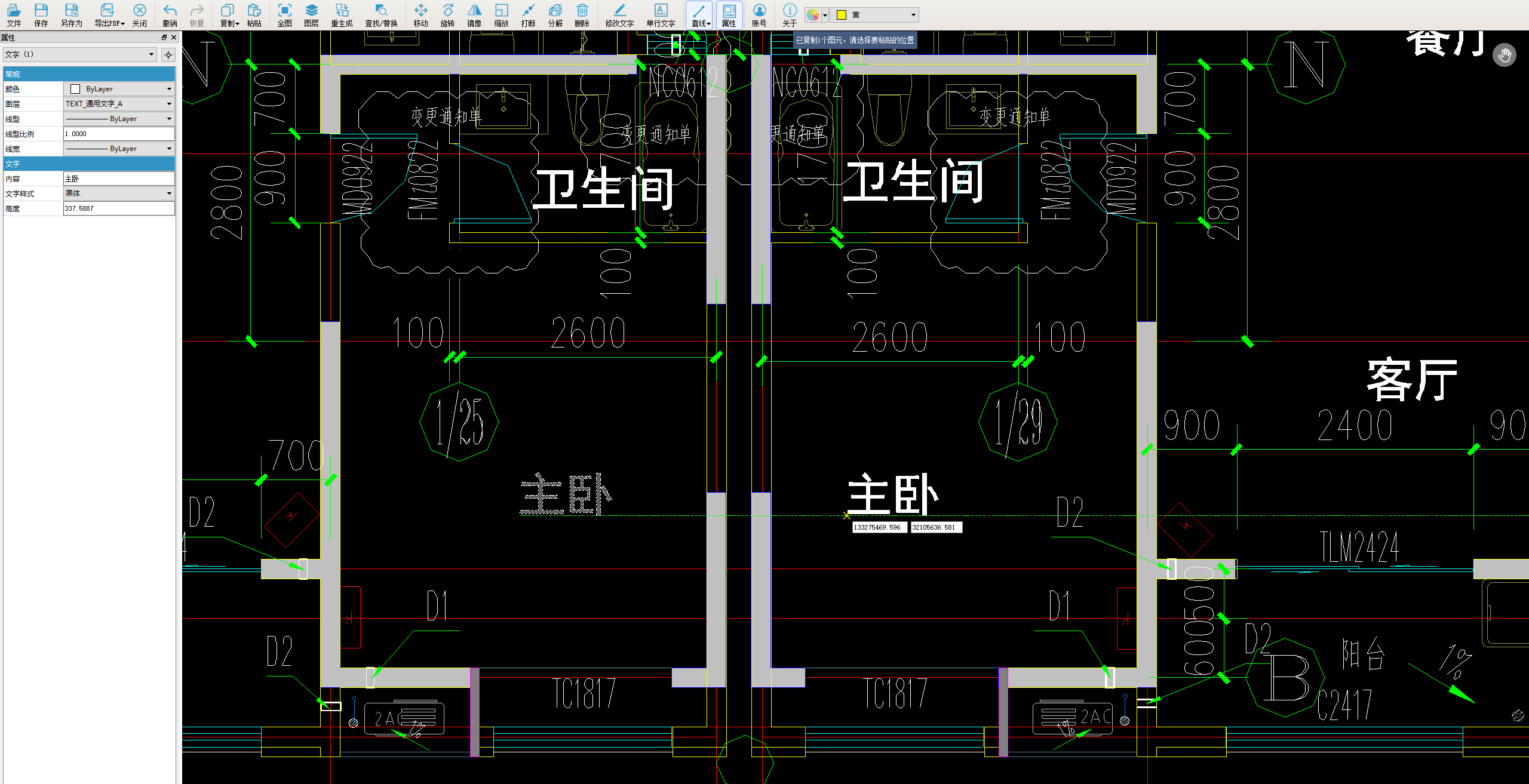

这里我们可以看到我们从左侧复制了一个房间名称标注到右侧房间。

熟练掌握CAD快速看图的复制粘贴操作能大幅提升工作效能，助力打造更精准、高效的工程造价管理。
