CAD快速看图批量测量消防电缆长度，让你效率翻倍，告别返工！

消防电控制电缆多种型号代表什么含义，消防系统调试要求具体有哪些，如何高效计算，以具体实例演示，CAD快速看图批量测量消防电缆长度，让你效率翻倍，告别返工！

一、消防电控制电缆

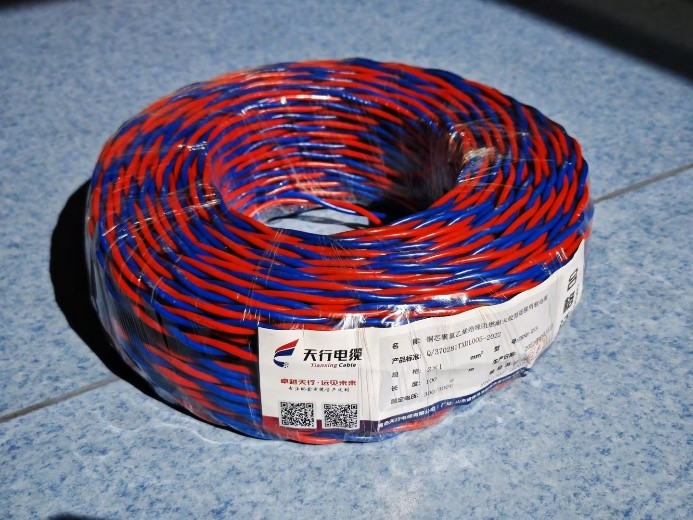

1.RVS

1）RVS电线全称：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称“花线”，现阶段此种线材多用于消防系统，也叫“消防线”。

2）字母S代表双绞线，字母R代表软线，字母V代表聚氯乙烯（绝缘体）

3）双绞线的用途：a.多用于消防火灾自动报警系统的探测器线路。b.适用于家用电器、小型电动工具、仪器仪表及动力照明用线。双白芯用于直接接灯头线；红蓝芯用于消防、报警线；红蓝芯用于广播、电话线；红黑芯用于广播线。c.用于连接功放与音响设备、广播系统传输经功放机放大处理的音频信号。d.分类：普通型RVS线、阻燃型RVS线、耐火型RVS线。

4）双绞线的结构：导体：束绞铜线（BC）或镀锌铜线（TC）；绝缘：PVC绝缘材料；额定电压：450/750V；工作温度：不超过70℃；颜色：白、红黑、红蓝、红白、红黄等

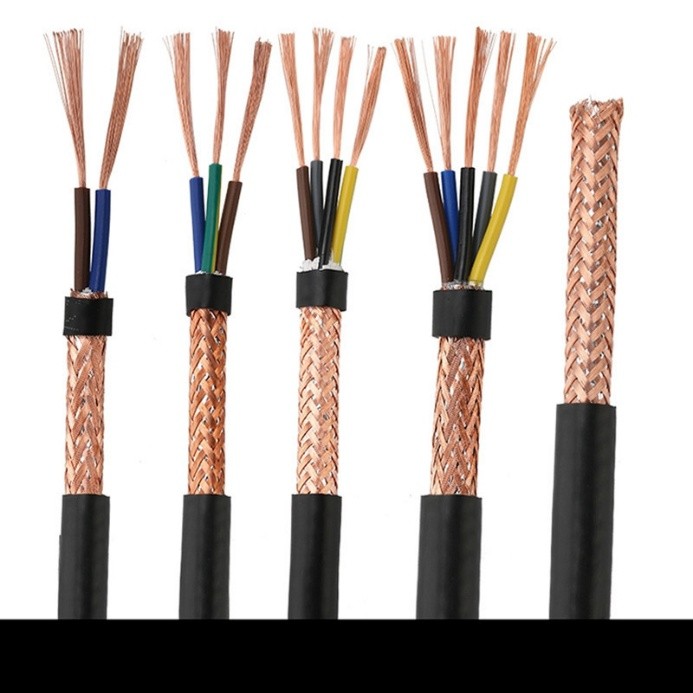

2.RVVP

1）RVVP电缆：带屏蔽的聚氯乙烯绝缘-聚氯乙烯护套软电线。各字母的意思是：R-软电线；V-聚氯乙烯绝缘；V-聚氯乙烯护套；P-屏蔽层。

2）RVVP电缆主要应用适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、抄表系统、消防系统等需防干扰线路连接、高效安全的传输路径电缆。

二、消防系统调试

1.自动报警系统调试，包括各种探测器、报警器、报警按钮、报警控制器、消防广播、消防电话等组成的报警系统；按不同点数以“系统”计算。

2.水灭火控制装置调试，按系统控制装置的点数以“点”计算。

3.防火控制装置调试，根据系统控制类型，按设计图示数量以“个”或“部”计算。

4.气体灭火系统装置调试，按调试、检验和验收所消耗的试验容器总数计算以“点”计算。

5.说明：

1）自动报警系统包括各种探测器、报警按钮、报警控制器组成的报警系统，按不同点数以“系统”计算。

2）水灭火系统控制装置是由消火栓、自动喷水灭火等组成的灭火系统装置，按不同点数以“系统”计算。

3）气体灭火系统装置调试是由七氟丙烷、IG541、二氧化碳等组成的灭火系统装置，按气体灭火系统装置的“瓶，组”计算。

4）防火控制装置联动调试包括电动防火门、防火卷帘门、正压送风阀、排烟阀、防火控制阀等防火控制装置。

三、实例分析

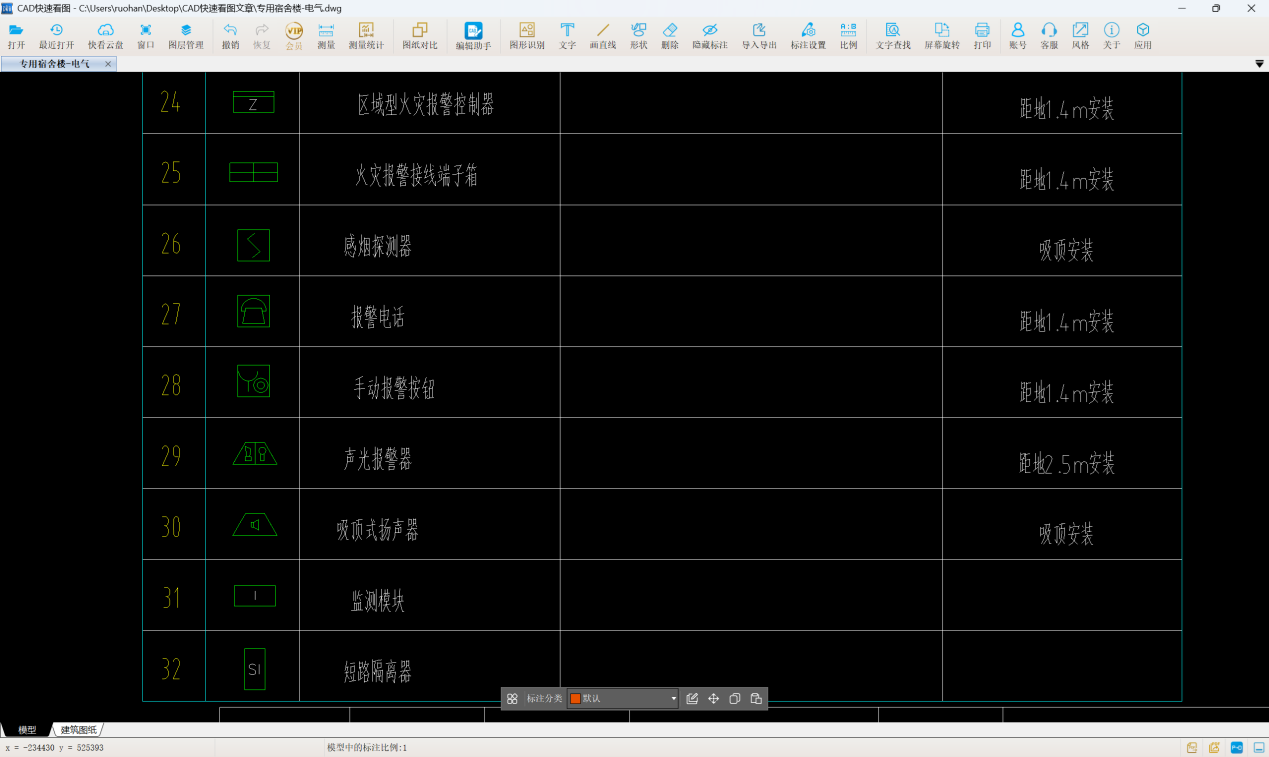

1.计算某宿舍楼内的消防电电缆工程量，观察消防电设计说明、系统图和平面图，沿用“量长度”的思路处理。

2.用CAD快速看图查看图纸并计量

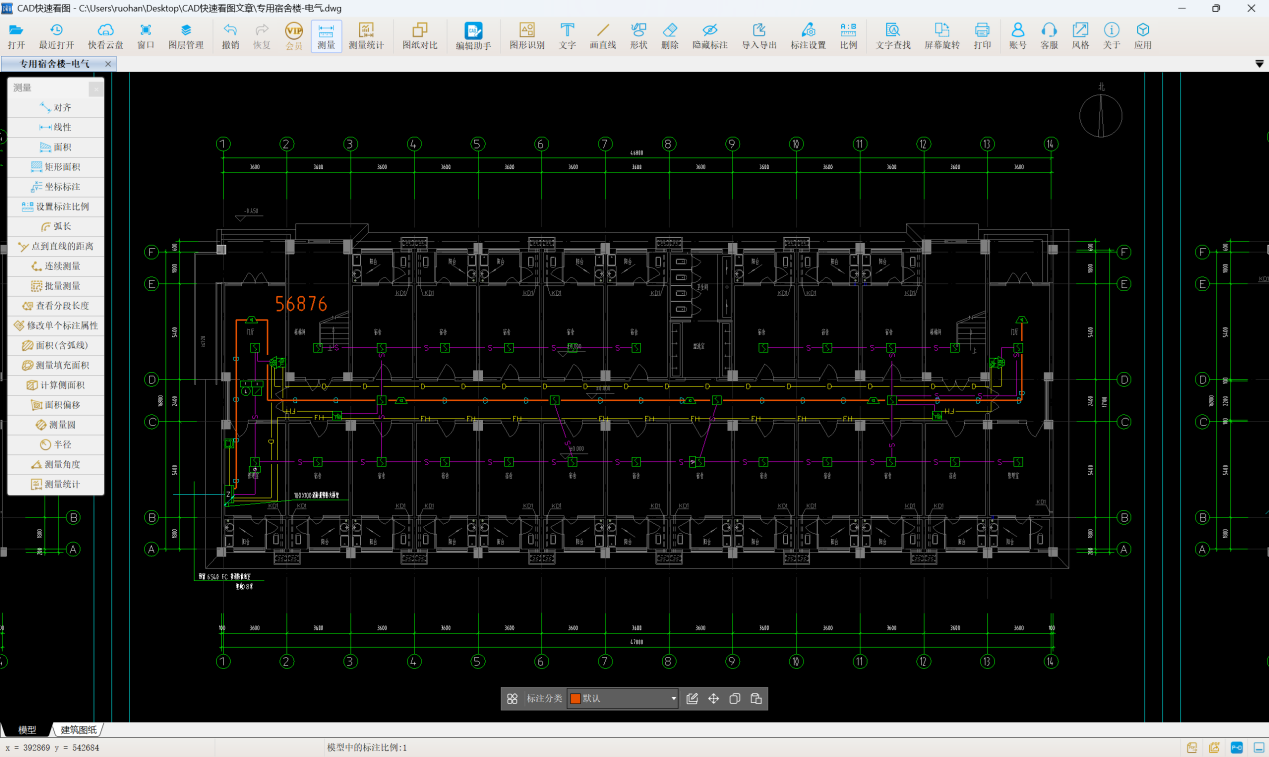

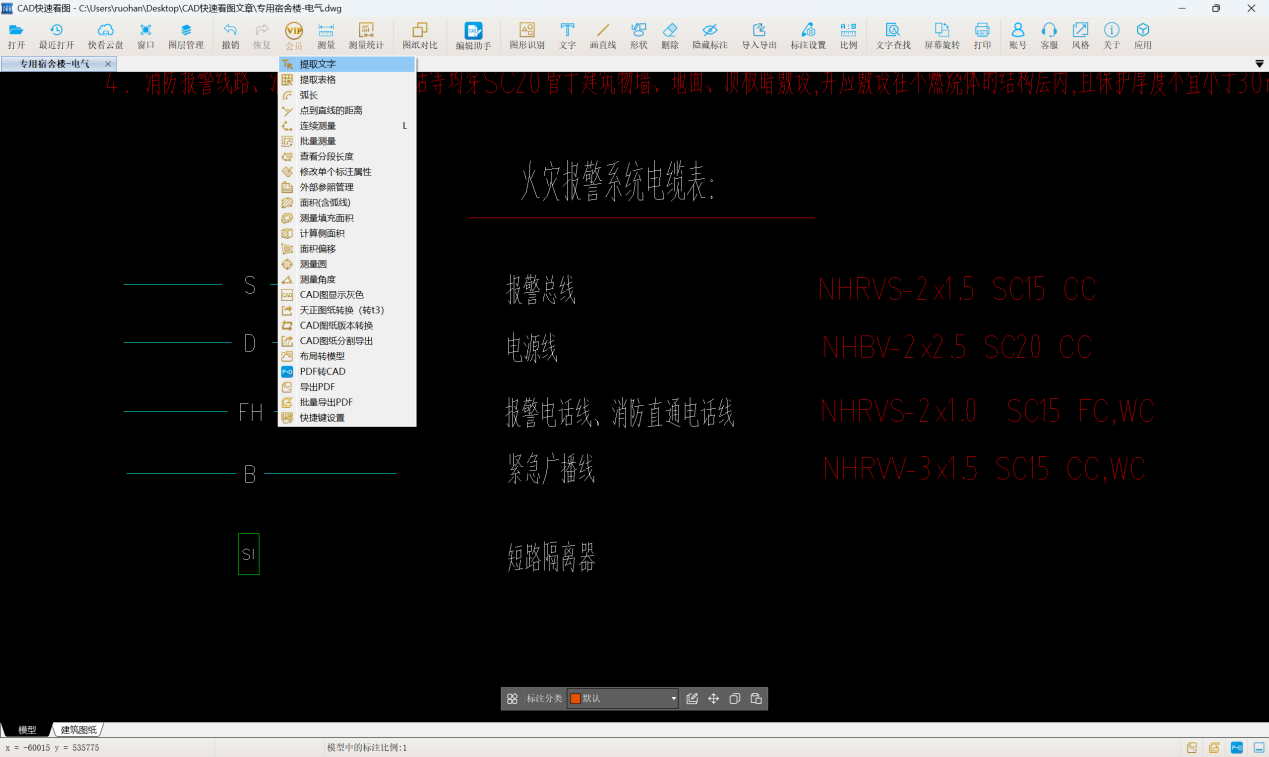

以紧急广播线为例进行分析，点击【提取文字】功能，NHRVV-3x1.5 SC15 CC,WC：耐火聚氯乙烯绝缘-聚氯乙烯护套软电线，3芯1.5mm2，穿SC15沿顶板，墙面暗敷。使用软件的【批量测量】功能，使用选择线段命令，再点选按已选线段的图层过滤，得到电缆水平长度为56.876m。
