防雷接地系统施工做法详解,批量测量接地母线长度
防雷接地施工需规范安装接闪带、引下线、接地母线等部件,CAD快速看图的【批量测量】功能可一键精准测算图纸中接地母线总长度,大幅提升计量效率。
一、建筑物的防雷分类
建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。
1.第一类防雷建筑物
指制造、使用或贮存炸药、火药、起爆药、军工用品等大量爆炸物的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者的建筑物等。
2.第二类防雷建筑物
指国家级重点文物保护的建筑物、国家级办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物及对国民经济有重要意义且装有大量电子设备的建筑物等。
3.第三类防雷建筑物
指省级重点保护的建筑物及省级档案馆、预计雷击次数较大的工业建筑物、住宅、办公楼等一般性民用建筑物。
二、防雷系统安装方法及要求
属于防雷系统的有避雷网、避雷针、独立避雷针、避雷针引下线等。
1.避雷网安装:沿混凝土块敷设;沿支架敷设。
2.避雷针安装:在建筑物上加装;在金属容器上安装;在烟囱上安装。
3.独立避雷针安装
4.引下线安装:采用扁钢或圆钢敷设,也可利用建筑物内的金属体。
5.均压环安装:可利用建筑物圈梁的两条水平主钢筋。
三、接地系统安装方法及要求
接地系统包括接地极、户外接地母线、户内接地母线、接地跨接线、构架接地、防静电等。接地系统常用的材料有等边角钢、圆钢、扁钢、镀锌等边角钢、镀锌圆钢、镀锌扁钢、铜板、裸铜线、钢管等。
1.接地极制作、安装:接地极垂直敷设;接地极水平敷设
2.户外接地母线敷设:大部分采用埋地敷设;接地线的连接采用搭接焊;
3.户内接地母线敷设:户内接地母线大多是明设,分支线与设备连接的部分大多数为埋设。
四、计量规则
五、实例分析
1.计算某宿舍楼的防雷接地工程量,根据接地平面图,测量接地母线长度。
2.用CAD快速看图查看图纸测量计算

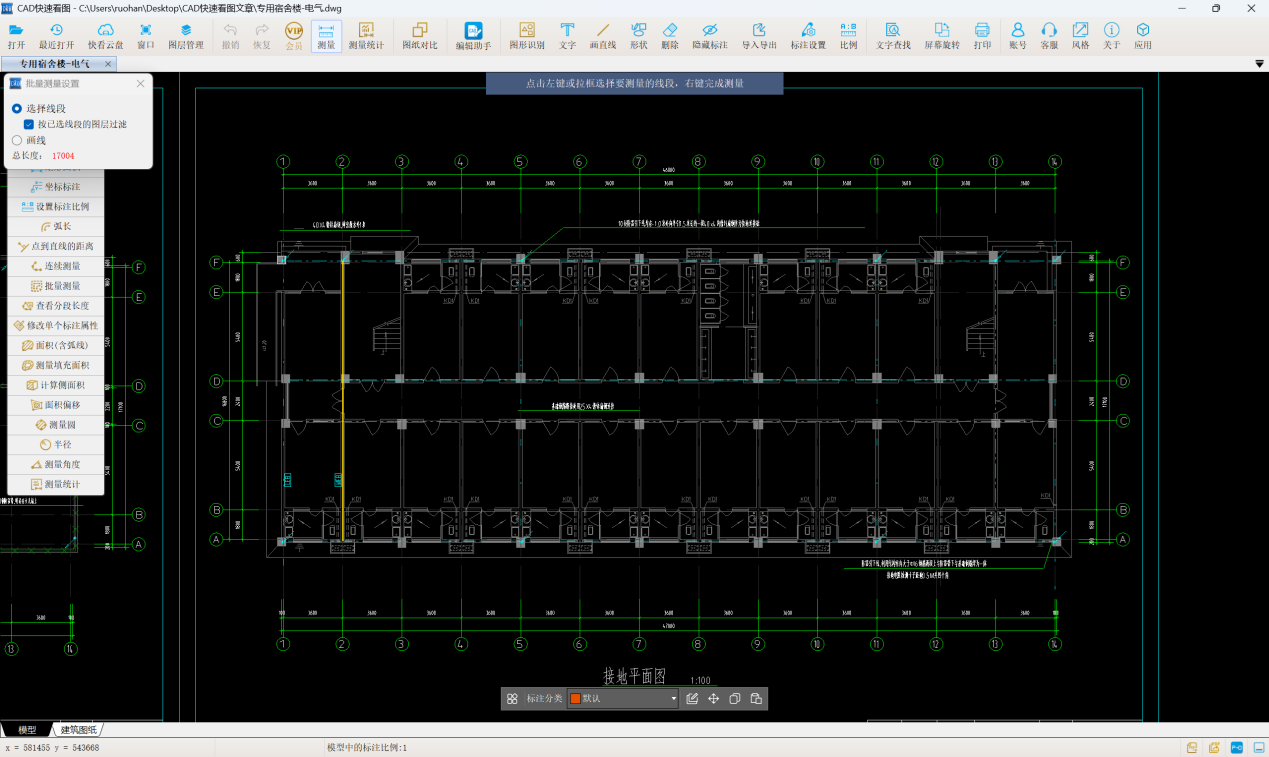

接地母线长度测量,使用CAD快速看图的【批量测量】功能,点击选择线段,勾选按已选线段的图层过滤,框选接地平面图得到,接地母线水平长度为303m。
同样的方法可用CAD快速看图的批量测量功能高效精准测算防雷接地系统避雷网等长线段,实现一键获取总长度,大幅提升工程算量效率。
