采暖管道附件材料选择与安装详解：图形识别秒计量

采暖管道附件材料选择与安装详解：图形识别秒计量

采暖管道附件数量统计太麻烦？CAD快速看图一招搞定！用图形识别功能，秒出器具数量，省时又省力！

一、采暖管道附件

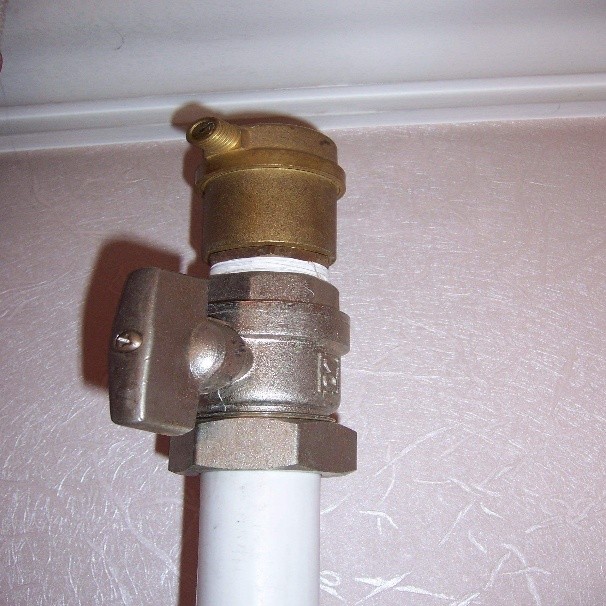

1.自动排气阀

自动排气阀是一种安装于系统最高点，用来释放供热系统和供水系统管道中产生的气穴的阀门。

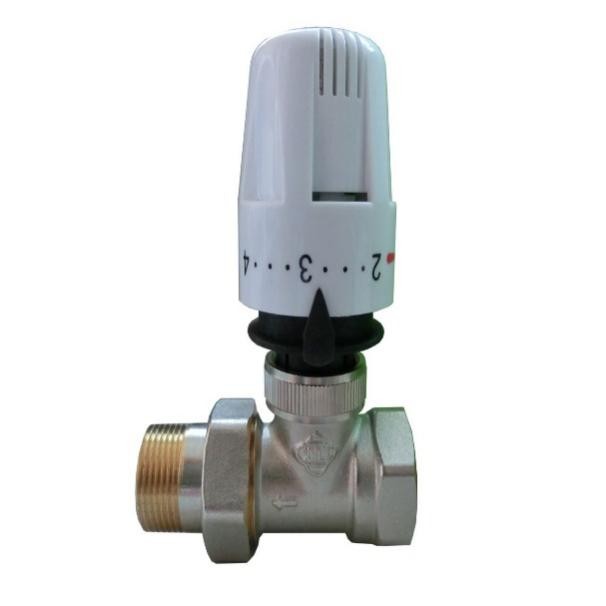

2.温控阀

温控阀可以根据用户的不同要求设定室温，它的感温部分不断地感受室温并按照当前的热需求随时自动调节热量的供给，以防止室温过高，尽量达到用户最高的舒适度。它一般安装在散热器支管上。

3.平衡阀

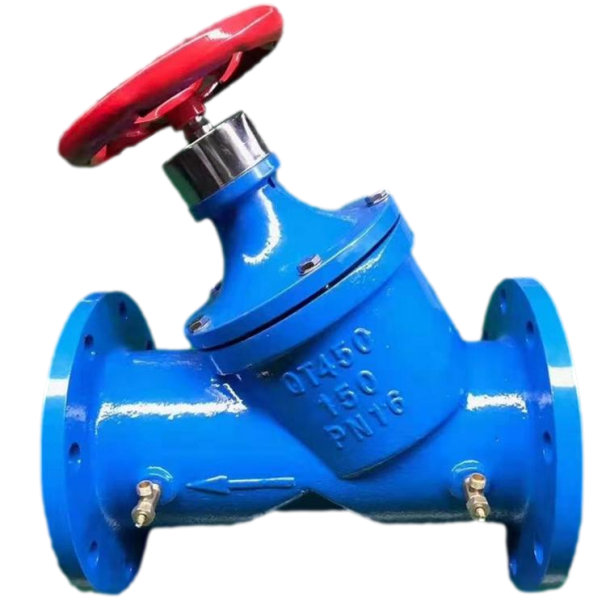

平衡阀是在水力工况下，起到动态、静态平衡的阀门。

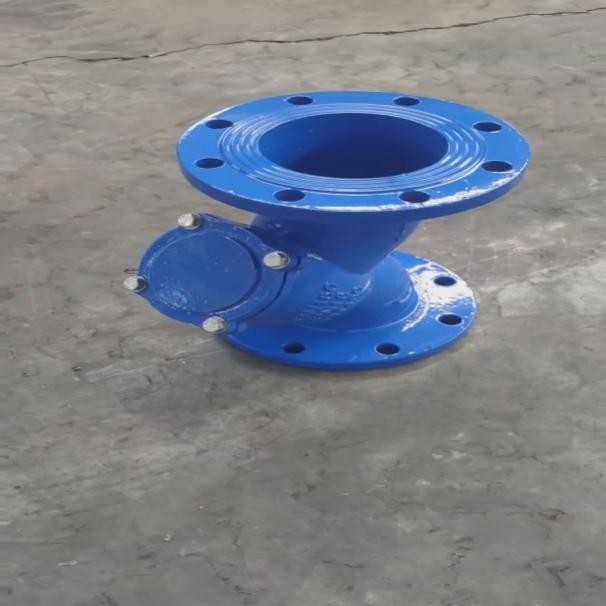

4.Y形过滤器

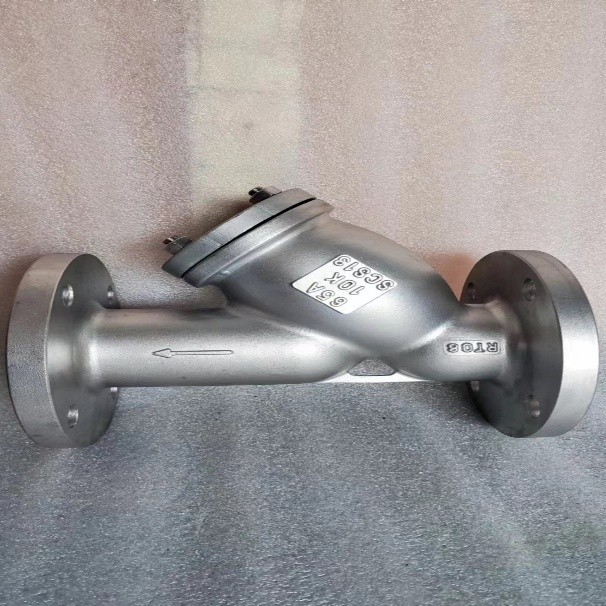

Y形过滤器用来清除介质中的杂质，以保护阀门及设备的正常使用。它通常安装在减压阀、泄压阀等设备的进口端。

5.补偿器

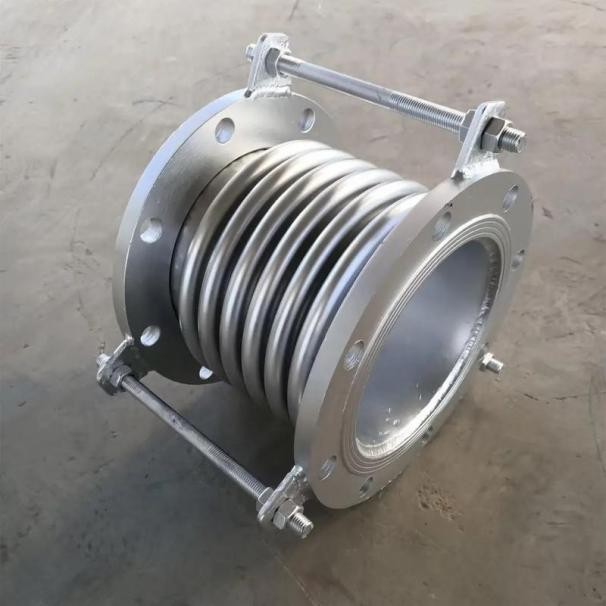

补偿器实在热力管道过长的情况下，用来减小热胀冷缩对管道的拉伸作用。补偿器一般分为方形补偿器、波纹管补偿器、球形补偿器等。

6.软接头

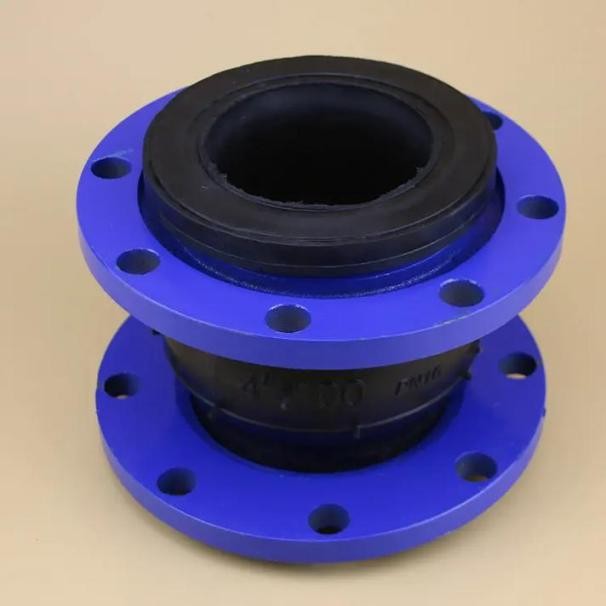

软接头是用于金属管道之间起挠性连接作用的中空橡胶制品，由减振降噪的作用。

7.减压器

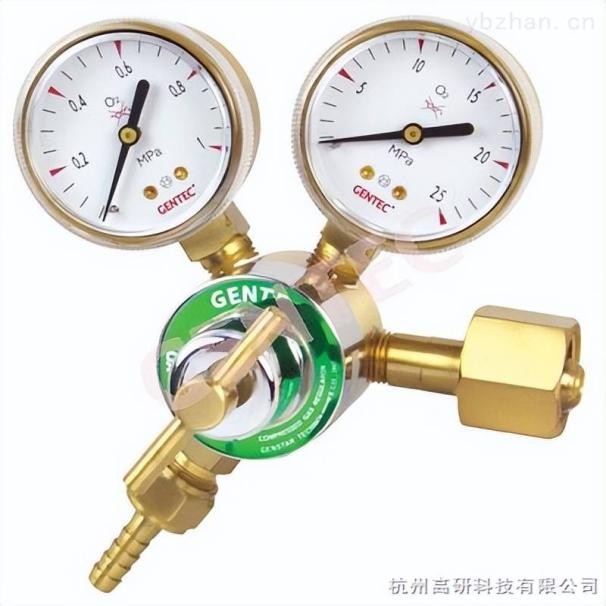

减压器是将热力入口进口压力减至某一设定的出口压力，并自动保持压力稳定的设备，一般成组安装在高压蒸汽采暖系统的入口处。

8.疏水器

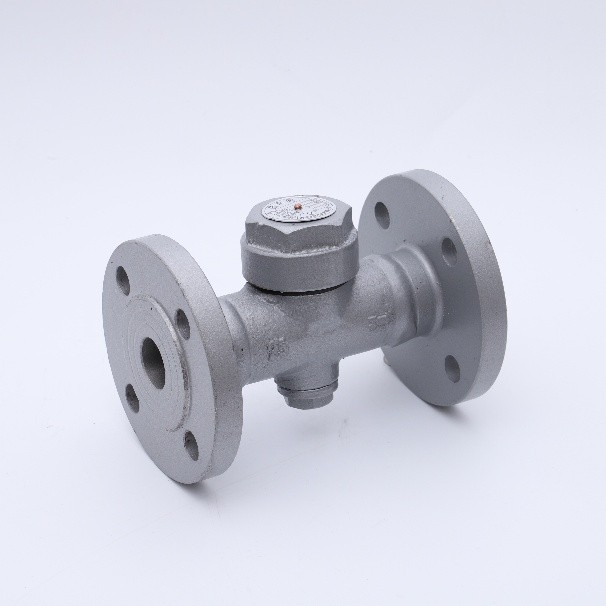

疏水器起阻气通水的作用。具体来说就是自动把蒸汽阻流在系统中，使之充分放热，不让它进入凝结水管道；同时迅速地排出用热设备及管道中地凝结水，以便回流再用。及时疏水可以保证系统安全、正常进行，避免发生水击现象；某些疏水器还能排除系统中积存的空气和其他不凝性气体。

9.除污器

除污器的作用是用来清除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道堵塞。

10.倒流防止器

倒流防止器是根据我国目前的供水管网，尤其是生活饮用水管道回流污染严重，又无防止回流污染装置的情况，研制的一种严格限制管道中的水只能单向流动的新型水力控制装置。

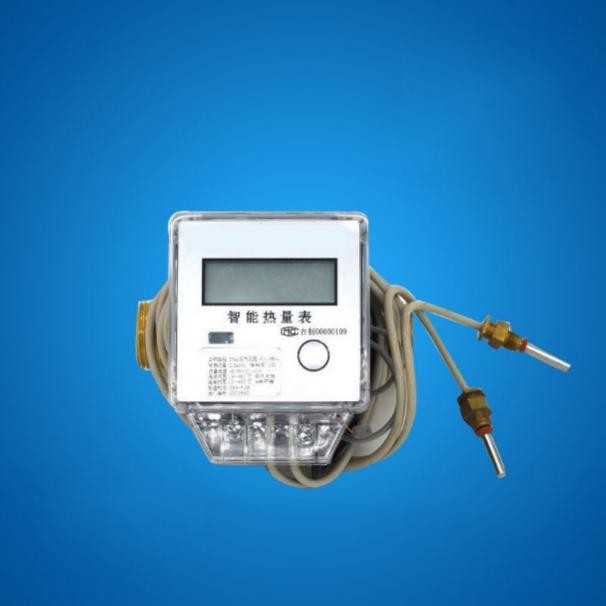

11.热量表

热量表是计算热量的仪表。

二、管道附件计量规则

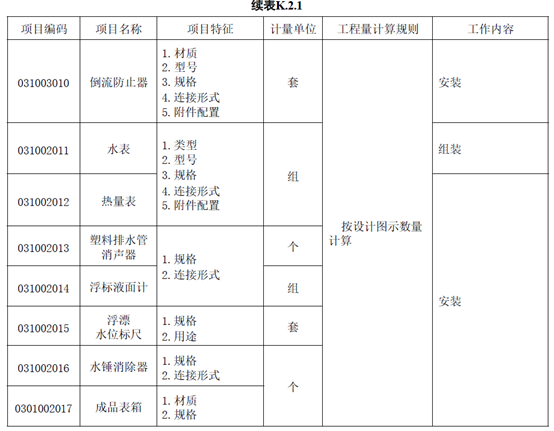

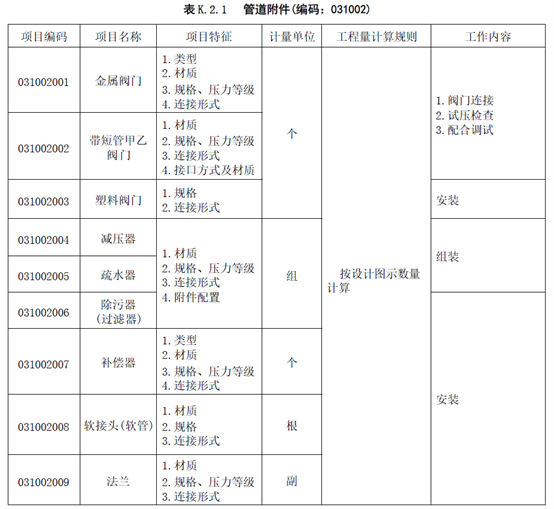

三、实例分析

1.计算某宿舍楼的采暖管道附件工程量，观察图例，确定平面图或系统图中器具所处位置。

2.用CAD快速看图查看图纸并计量

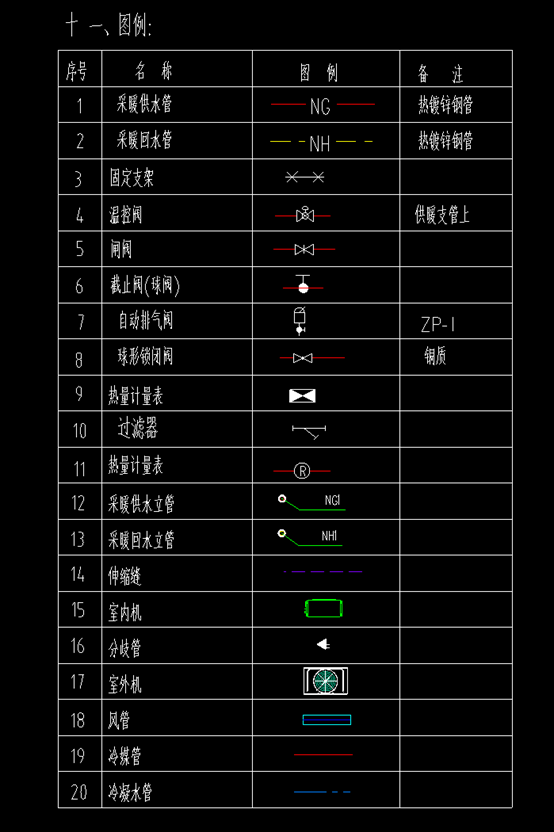

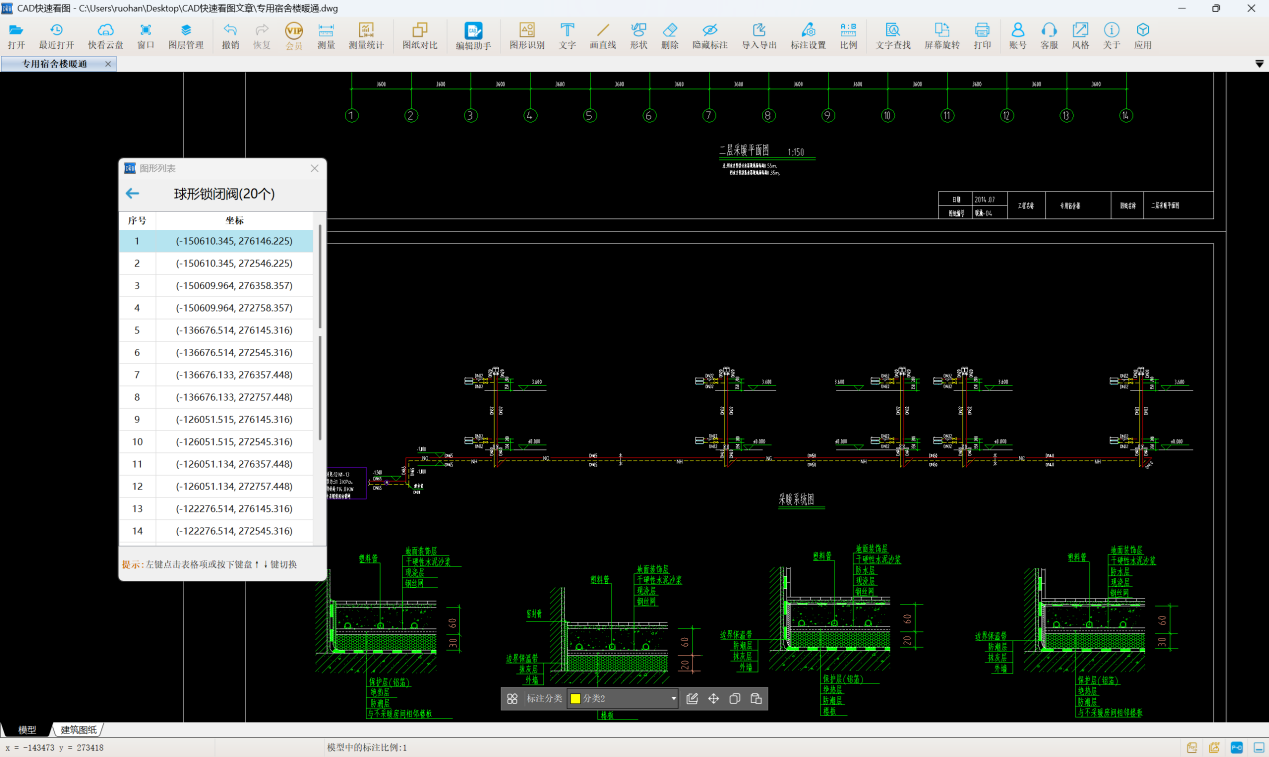

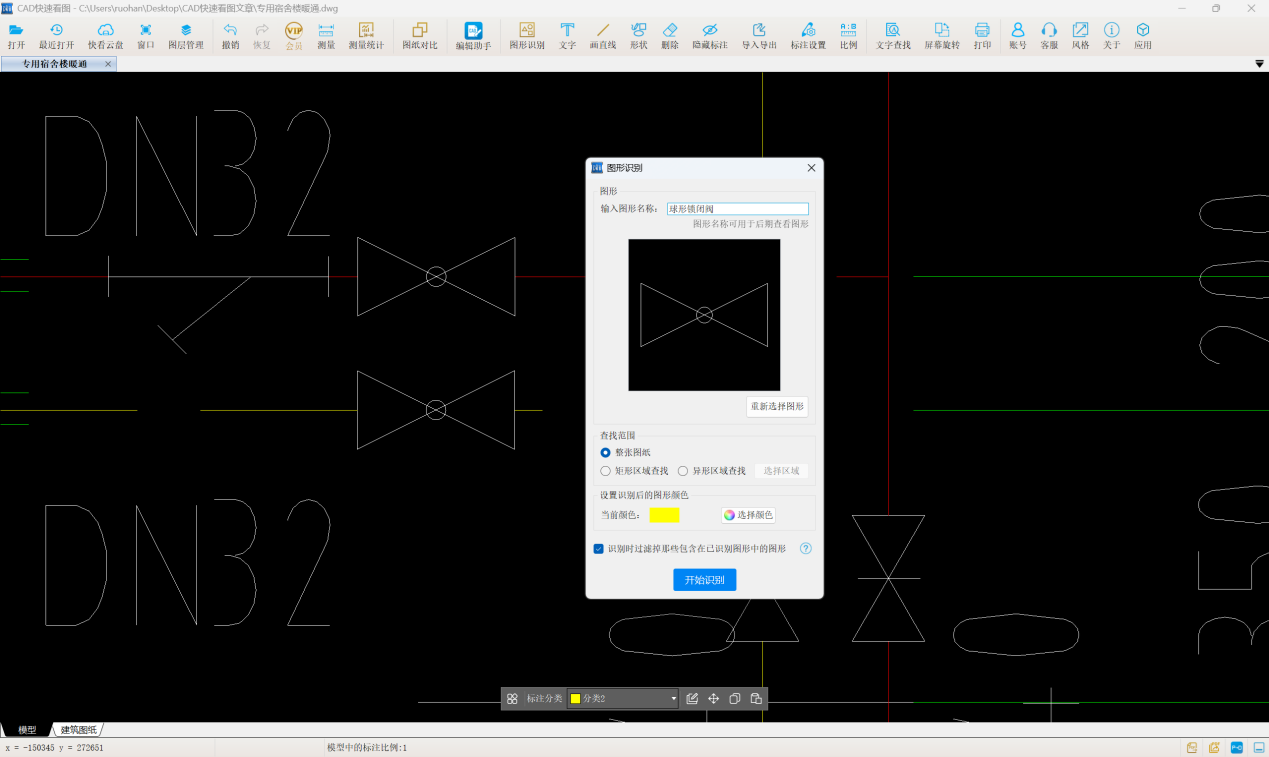

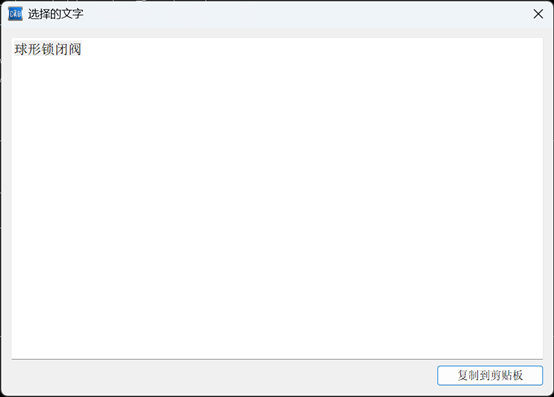

以球形锁闭阀为例，使用软件的【提取文字】功能，提取图例表中的“球形锁闭阀”。使用软件的【图形识别】功能，使用系统图中一个球形锁闭阀图形，右键确认，弹出对话框，将已复制的文字粘贴到图形名称中，选择矩形区域查找，再框选整幅系统图，点击开始识别，得到球形锁闭阀的数量为20.

其他管道附件也可采用同样的方法进行计量，此处不再赘叙，读者可自行验证。

采暖管道附件可用CAD快速看图的【提取文字】和【图形识别】功能快速计量，非常方便。

#采暖#管道附件#提取文字#图形识别
