阀门工程量计量-图形识别秒计算

阀门是用来控制管道内介质流动的机械产品。阀门按其动作特点分为两大类，即驱动阀门和自动阀门。可以用CAD快速看图的图形识别轻松计量。

驱动阀门：是用手操纵或其他动力操纵的阀门，如截止阀、节流阀（针型阀）、闸阀、旋塞阀等。

自动阀门：是借助于介质本身的流量、压力或温度参数发生变化而自行动作的阀门，如止回阀（逆止阀、单流阀）、安全阀、浮球阀、减压阀、跑风阀和疏水器等。

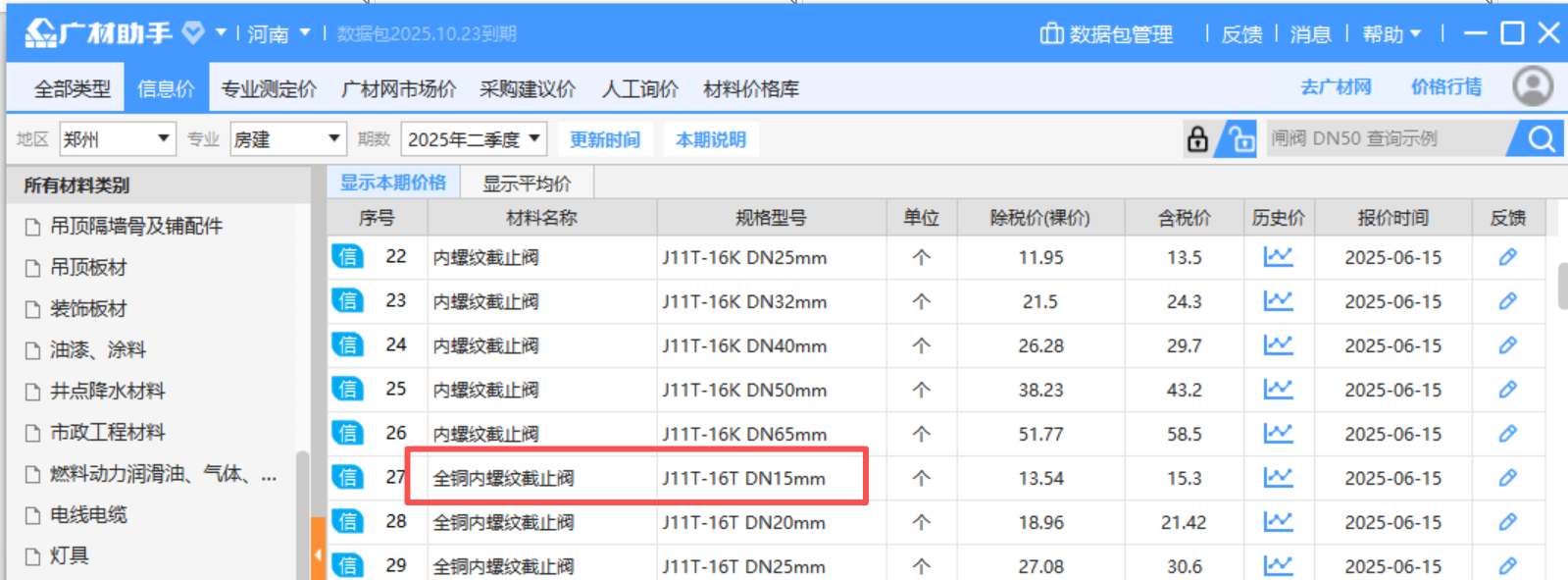

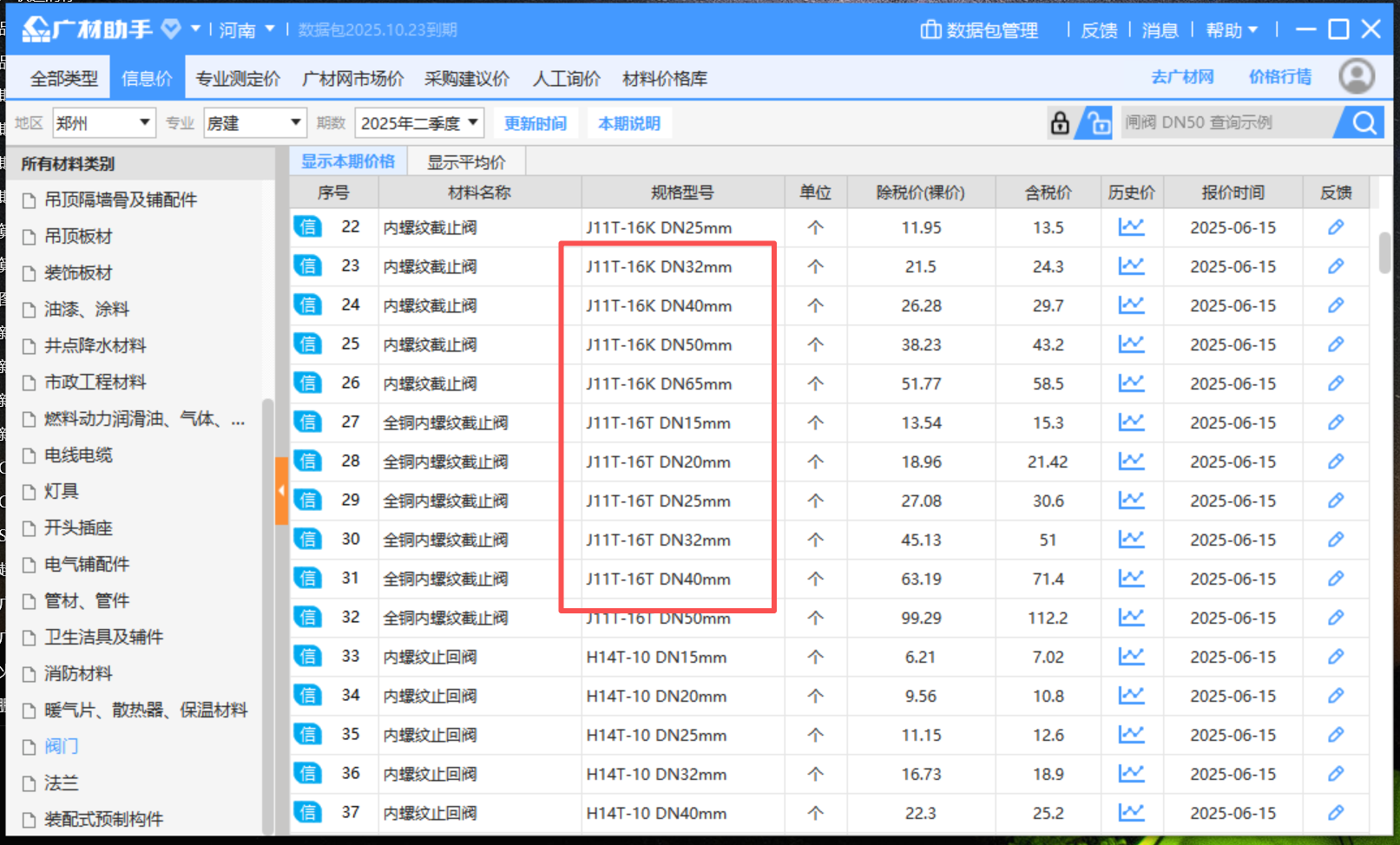

在实际业务中，我们在计取材料价格是，信息价上也有很多阀门的规格代号（如下图所示），这都是什么含义呢？让我们通过一个系列文章来为您答疑解惑。

一、截止阀

截止阀是一种依靠阀杆带动阀芯（阀瓣）沿阀座中心线作升降运动，以实现管道通路开启或关闭的驱动阀门。它主要用于截断或接通管道中的介质（如液体、气体等），同时也可在一定范围内调节介质的流量，但调节精度相对较低。在一级造价师教材及工业管道工程中，截止阀是最常用的截断类阀门之一，广泛应用于低压至中压管道系统。

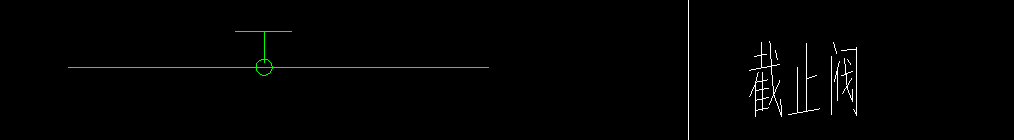

1.1 图例

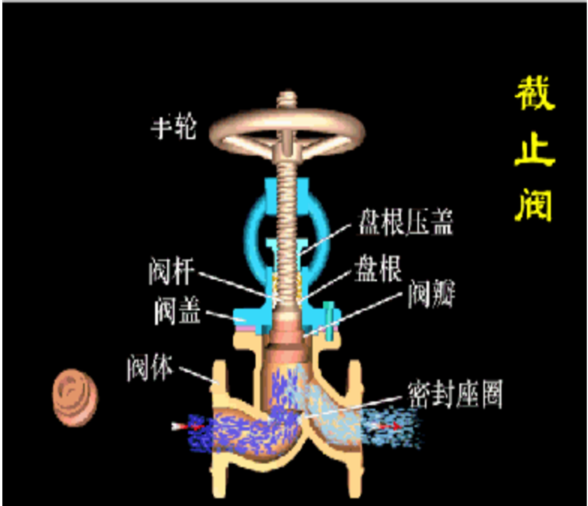

1.2 工作原理图

1.3 、常见符号释义

J11T-16T含义

J：表示阀门类型为 “截止阀”（“截” 字拼音首字母）。

1（第一个数字）：表示连接方式为 “内螺纹连接”（数字 “1” 对应内螺纹）。

1（第二个数字）：表示结构形式为 “直通式”（截止阀中，“1” 代表直通流道结构）。

T：表示密封面材料为 “铜合金”（“铜” 字拼音首字母）。

16：表示公称压力为 1.6MPa（单位为 MPa，16 即 1.6MPa，属于低压阀门）。

T：表示阀体材料为 “铜合金”（此处 “T” 同样代表铜合金，若为 “C” 则表示碳钢，“P” 表示不锈钢等）。

2、闸阀

闸阀是一种依靠闸板（阀芯）沿垂直于介质流向的方向作升降运动，以实现管道通路开启或关闭的驱动阀门。其核心特点是通过闸板的上下移动来控制介质流通，全开时闸板完全脱离介质流道，流阻极小，因此适用于需要大流量输送的管道系统。

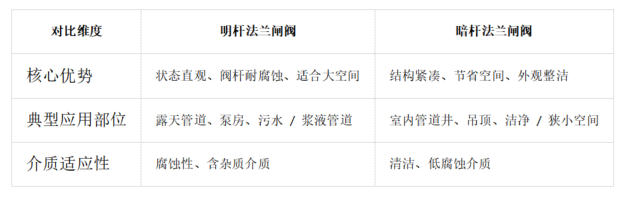

2.1、明杆法兰闸阀和暗杆法兰闸阀均采用法兰连接方式，适用于中高压及大口径管道系统。在选择时，需综合考虑安装空间、介质特性以及操作需求，优先选择与结构特点和使用环境相匹配的闸阀类型。

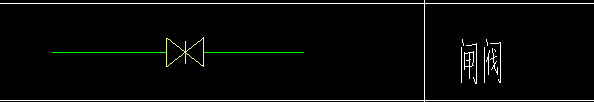

2.3、图例

2.4、常见符号含义释义

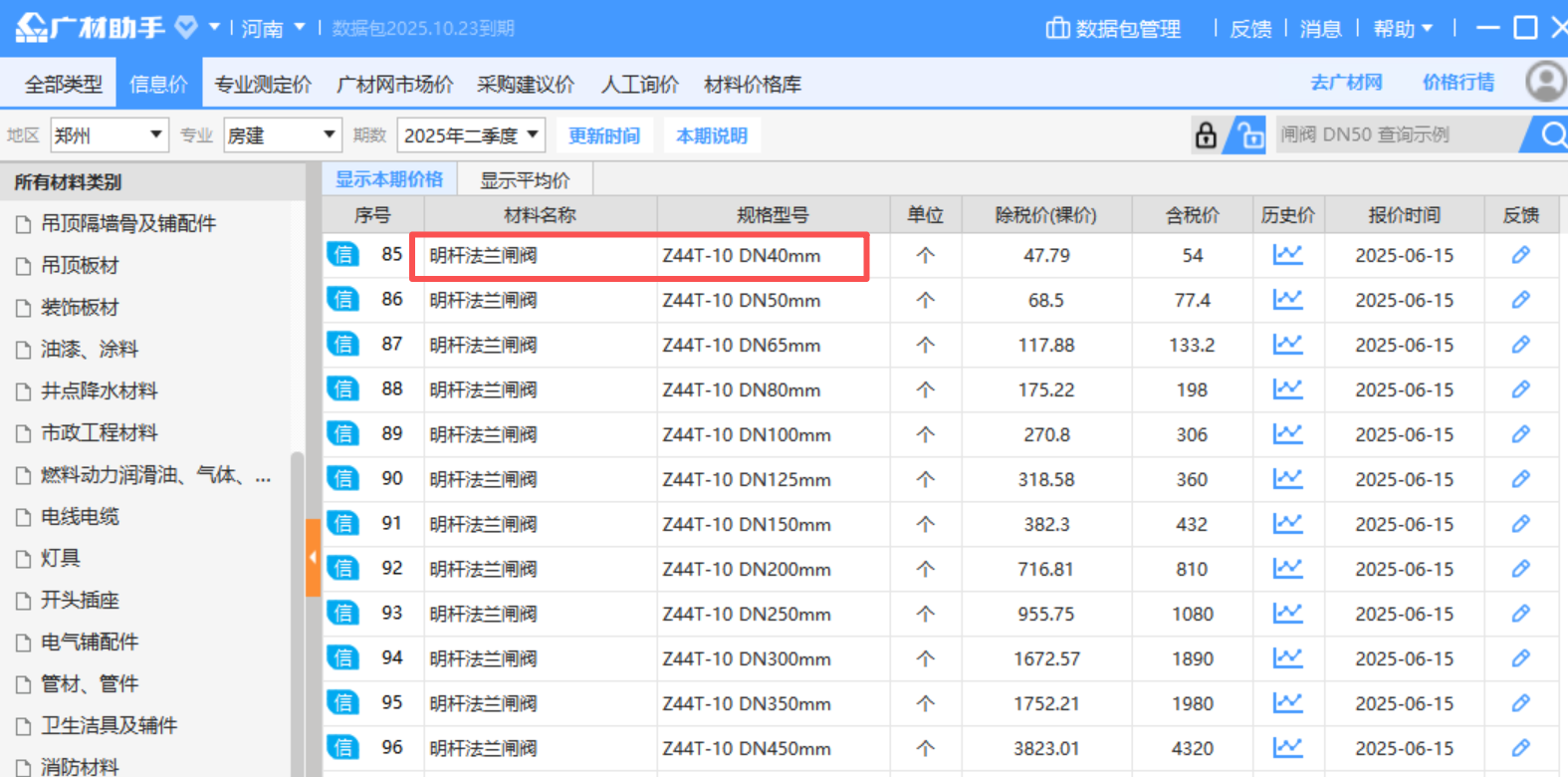

明杆法兰闸阀 Z44T-10

Z：阀门类型代号，表示 “闸阀”（“闸” 字拼音首字母）。

4（第一个数字）：连接方式代号，表示 “法兰连接”（数字 “4” 对应法兰连接）。

4（第二个数字）：结构形式代号，对于闸阀表示 “双闸板楔式”（闸板分为两部分，呈楔形贴合阀座，密封性能更可靠，适用于中低压管道）。

T：密封面材料代号，表示 “铜合金”（“铜” 字拼音首字母，阀芯与阀座的密封面采用铜合金，耐磨损且密封性能好）。

10：公称压力代号，表示公称压力为 1.0MPa（单位为 MPa，10 即 1.0MPa，属于低压阀门）。

三、CAD快速看图常用功能

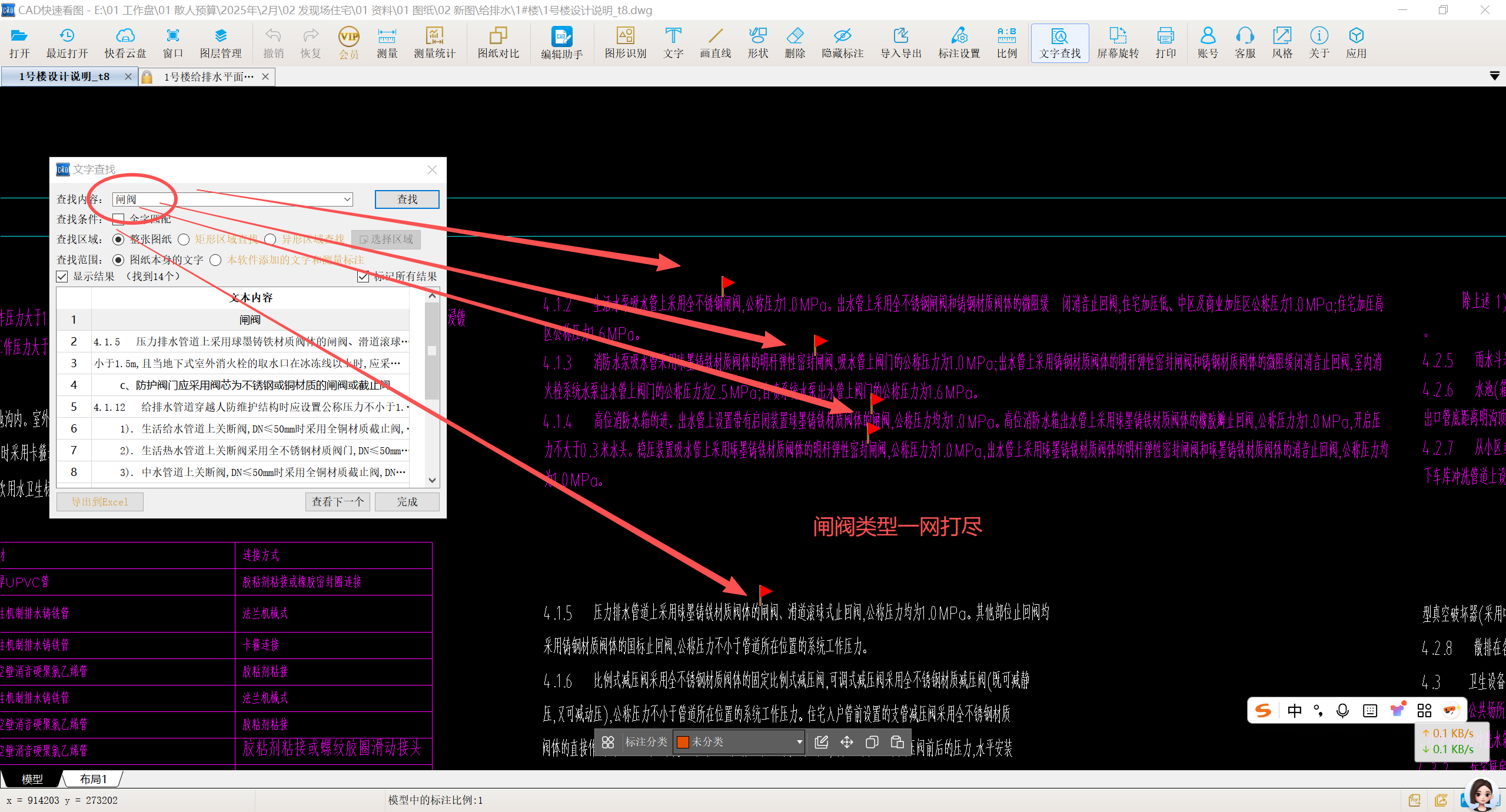

3.1、文字查找功能

可以通过文字查找功能，快速检索出需要的闸阀类型、材质、信息，便于后期工程量计算统计

3.2、图例识别

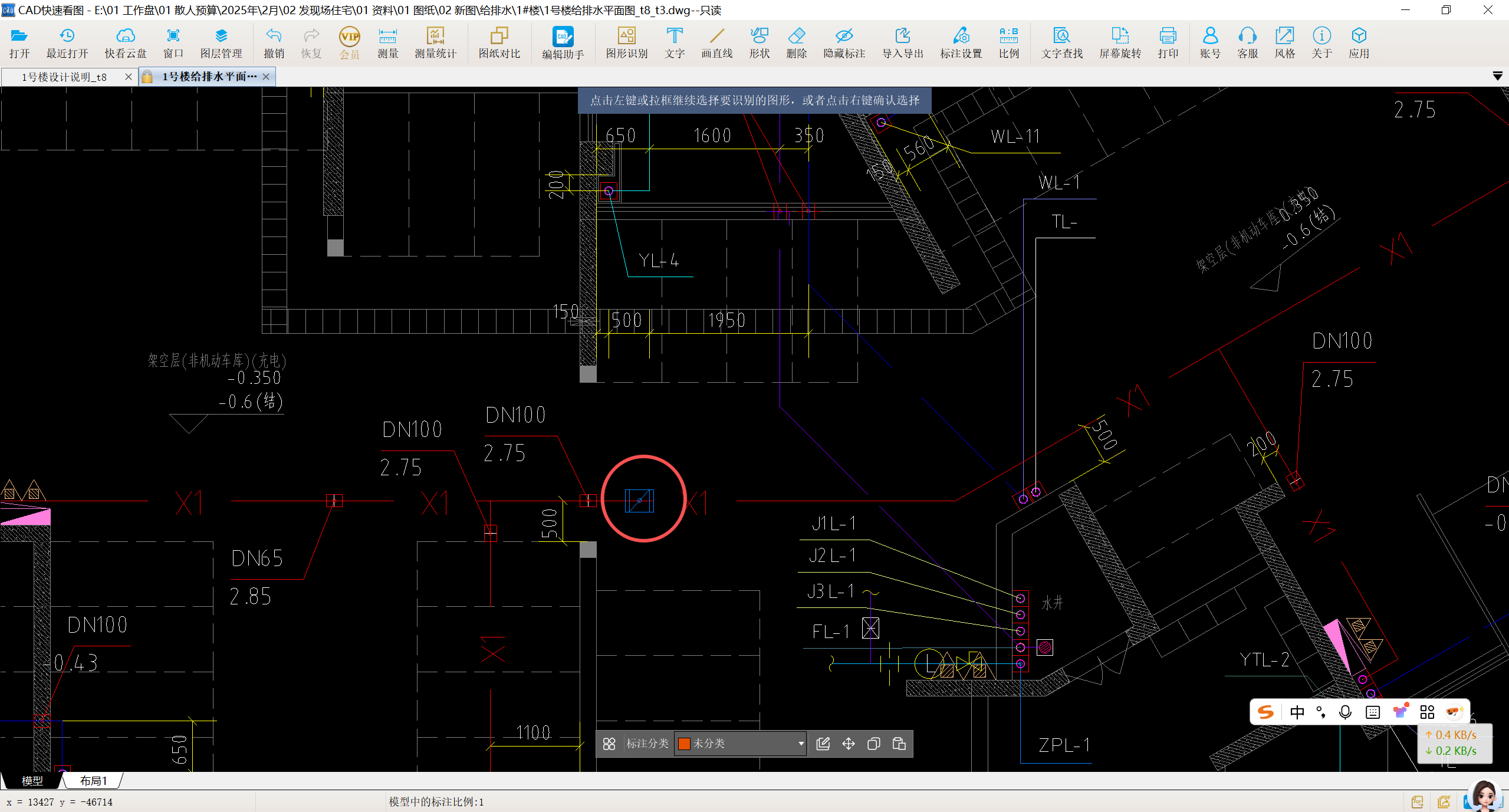

3.2.1 触发图例识别功能，

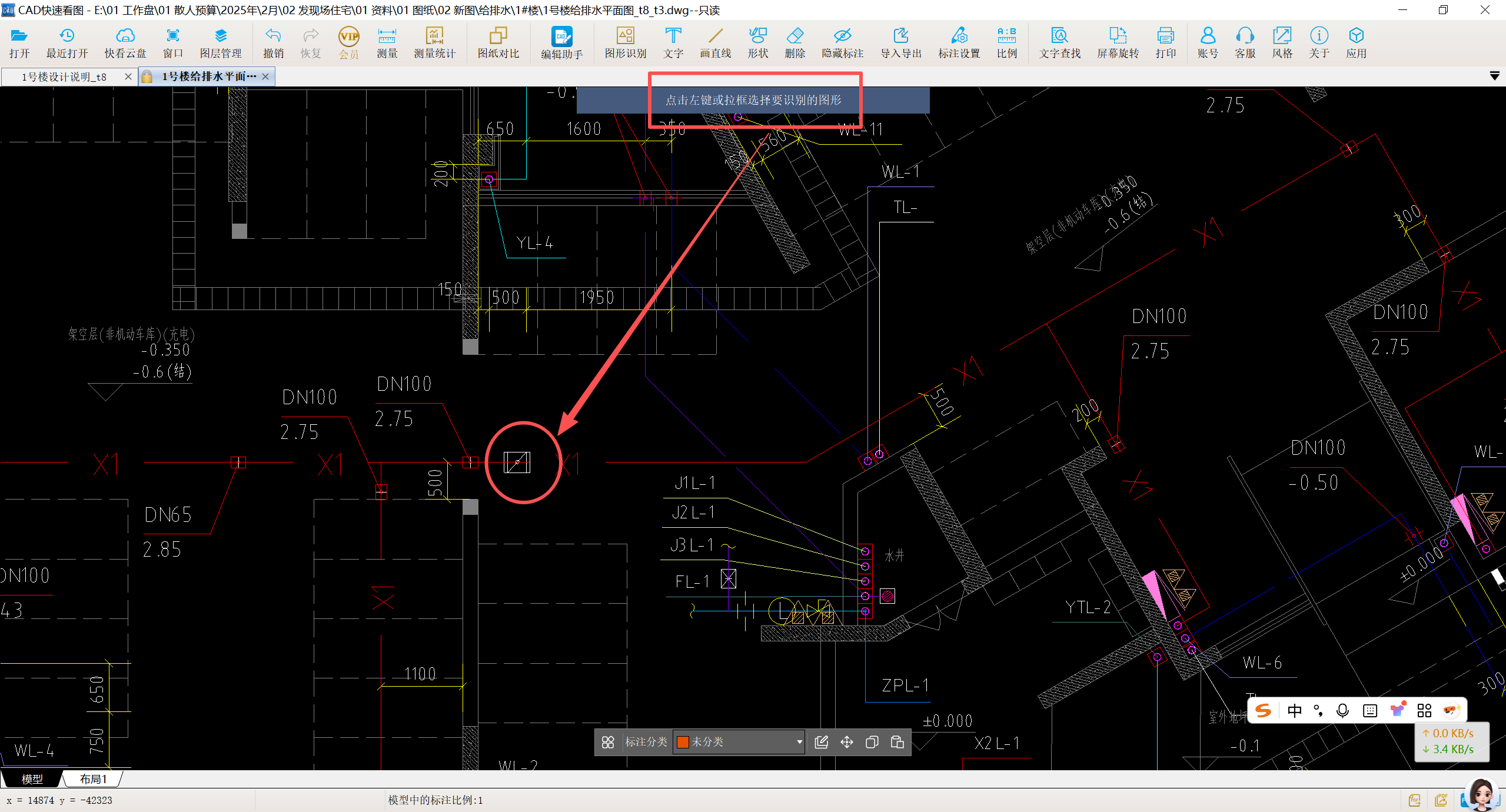

3.2.2 框选对应图例

3.2.2输入图例名称，可以根据需要统计范围内的工程量，点击开始识别，比如我只想看一层有多少个，那么我就在图纸中框选一层图纸，点击开始识别。

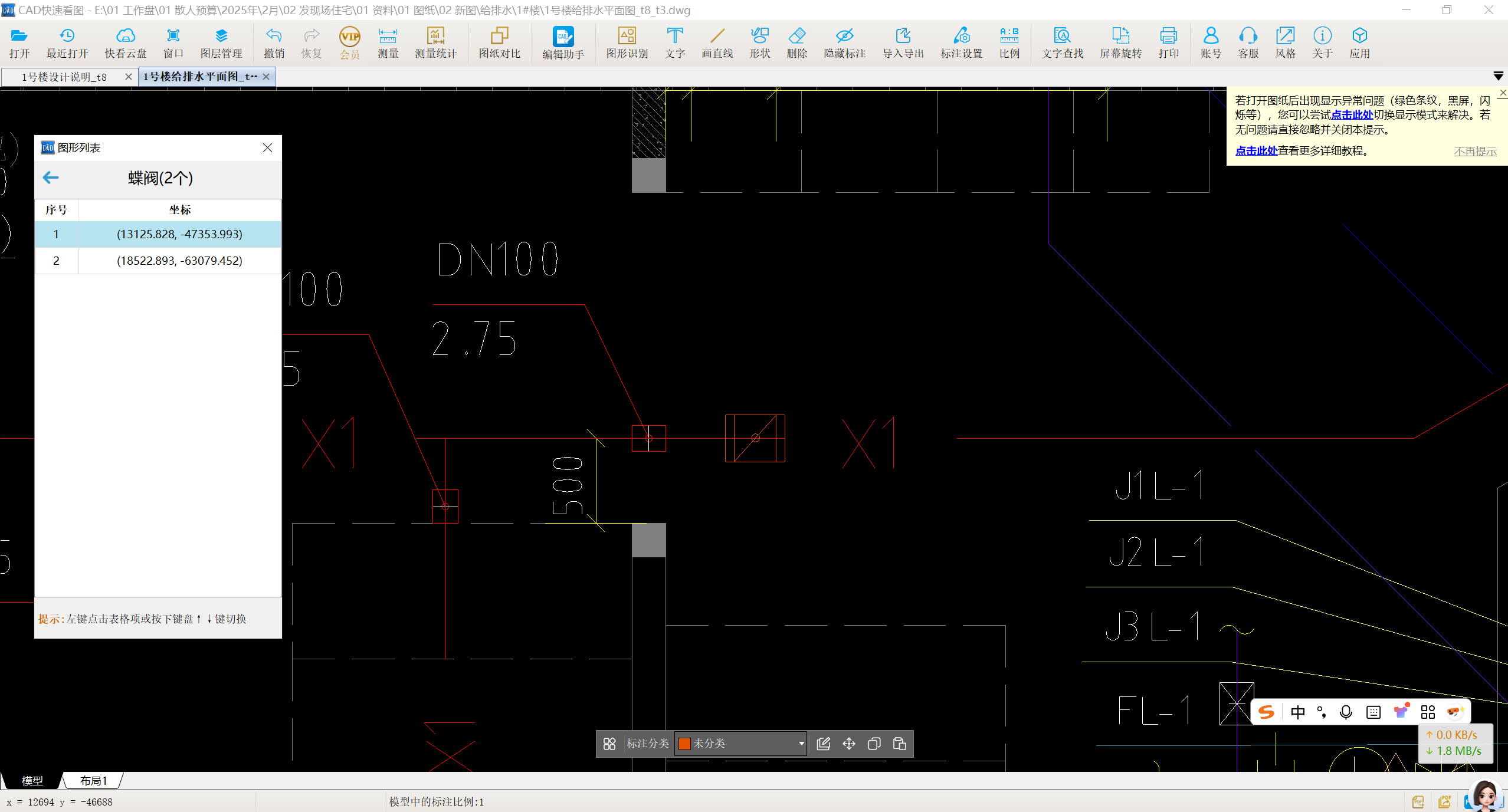

3.2.3查看结果

已识别的图例列表，可以双击坐标进行定位反查

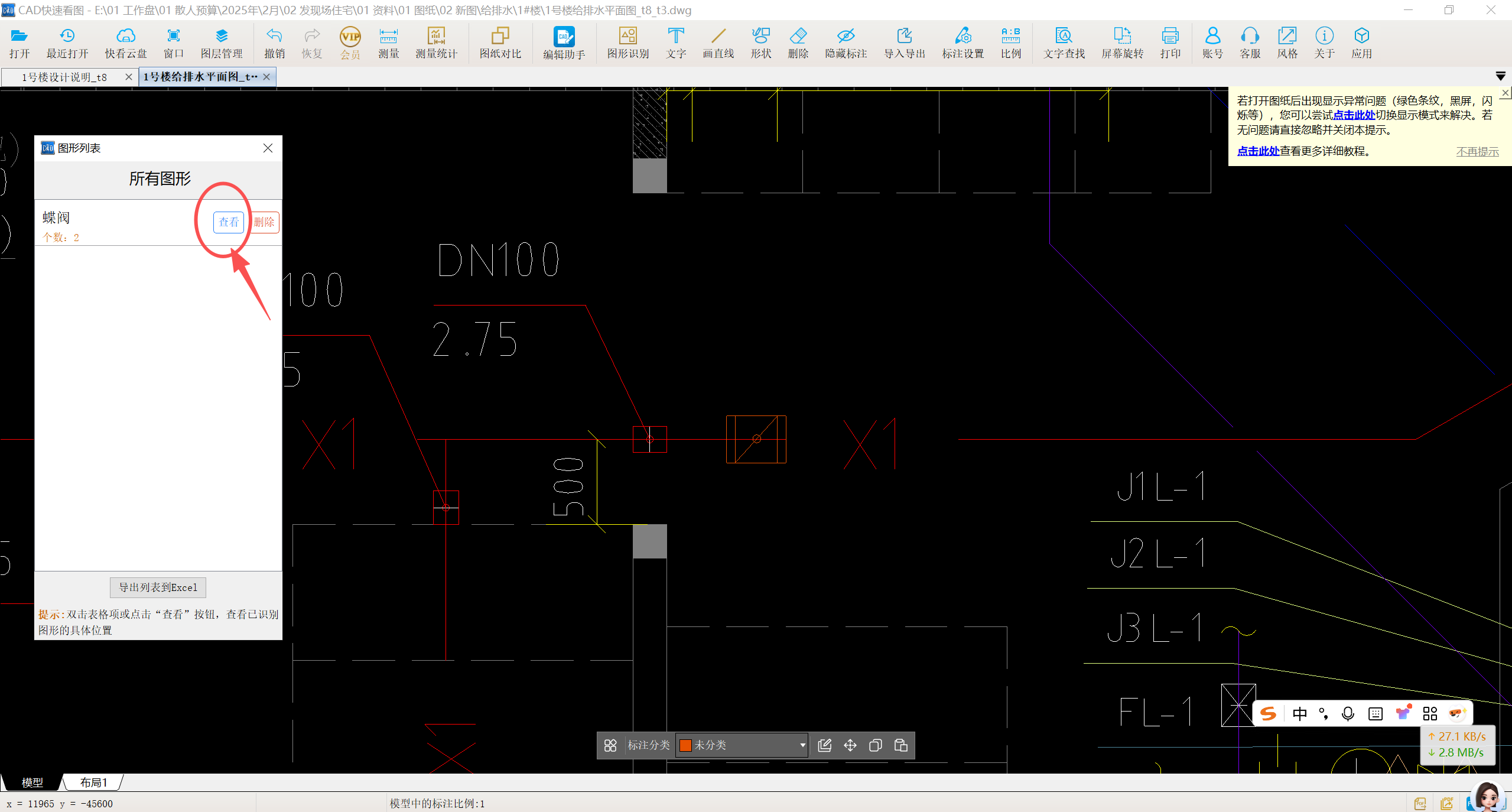

3.2.4 后期可以点击图例识别，查看已识别的图例列表进行结果查看

阀门图纸上不用一个个手动数啦，CAD快速看图的图形识别一键框选识别图形数量，非常快捷。

#阀门#图形识别#文字查找
