CAD图纸如何分解图形-cad分解功能轻松搞定

曾几何时，在工程量计算的时候，会遇到各种各样的通知问题，在个数识别的时候，发现图纸是一个局部的块图元，需要一个一个去分解，十分麻烦；在手工计算某个局部工程量的时候，发现，诶？图纸比例不对，我需要提前进行图纸调整，这个时候CAD快速看图——编辑助手们可以帮你解决这个问题。

一、分解功能

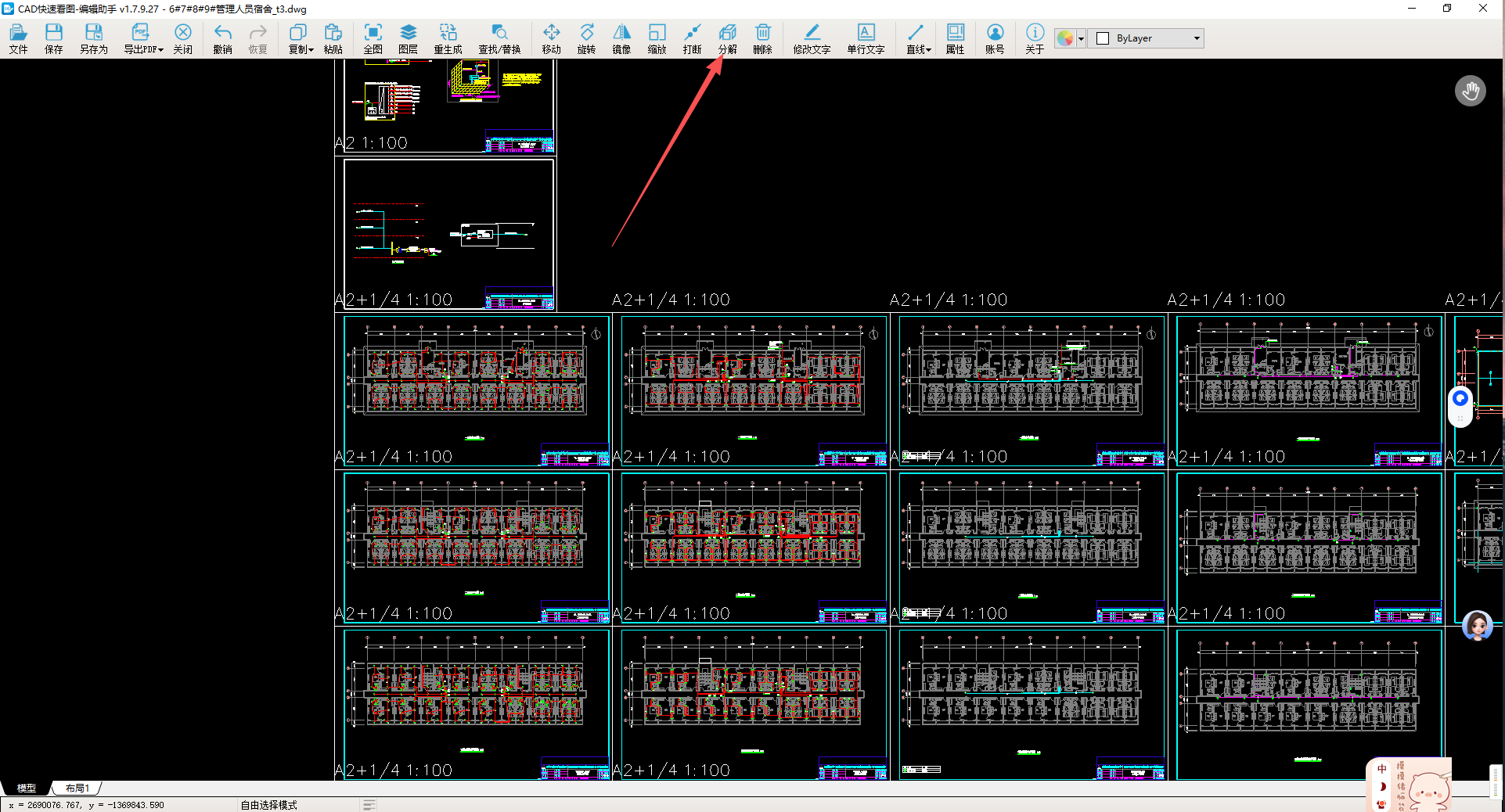

1、分解功能，这个功能可以把CAD图纸中的“块”进行分解，功能位置如下图所示

2、使用方法

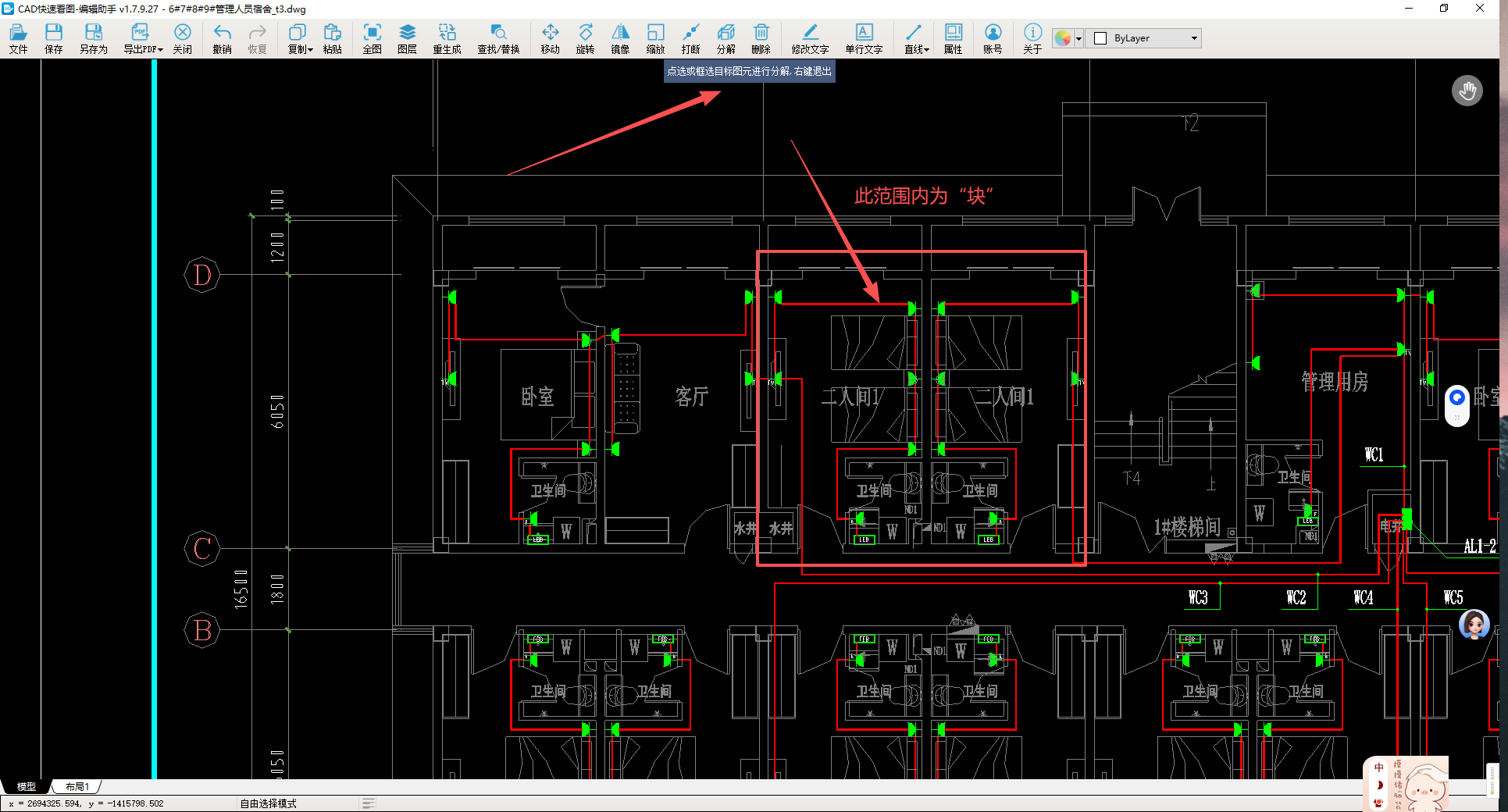

单击鼠标左键，触发分解功能，依据提示，点选或框选目标图元进行分解，右键退出。

二、缩放功能

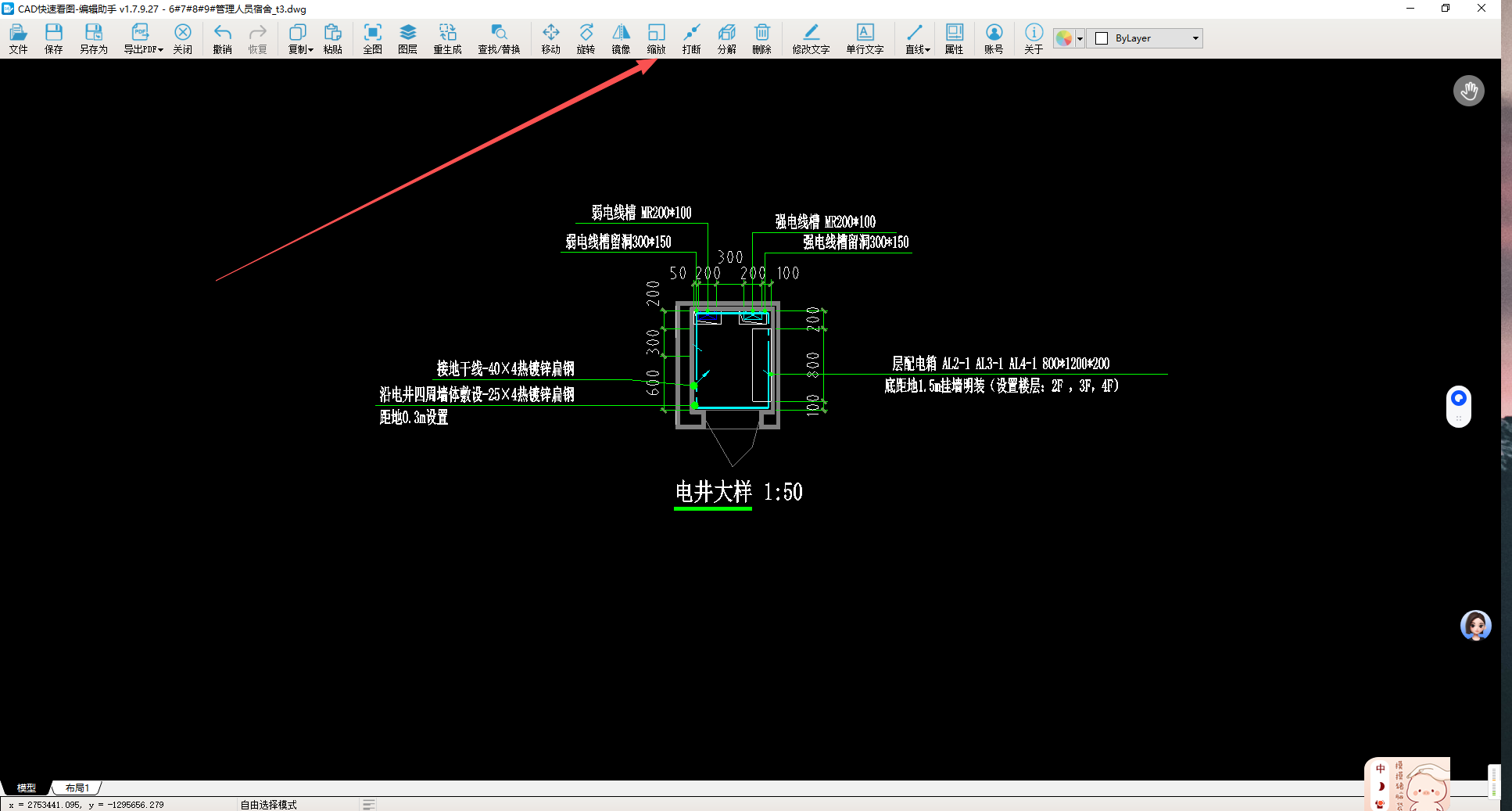

缩放功能可以对于图纸比例进行调整，通常用于各种大样图、详图的比例缩放，功能位置如下

选择需要缩放目标图元，右键确定。

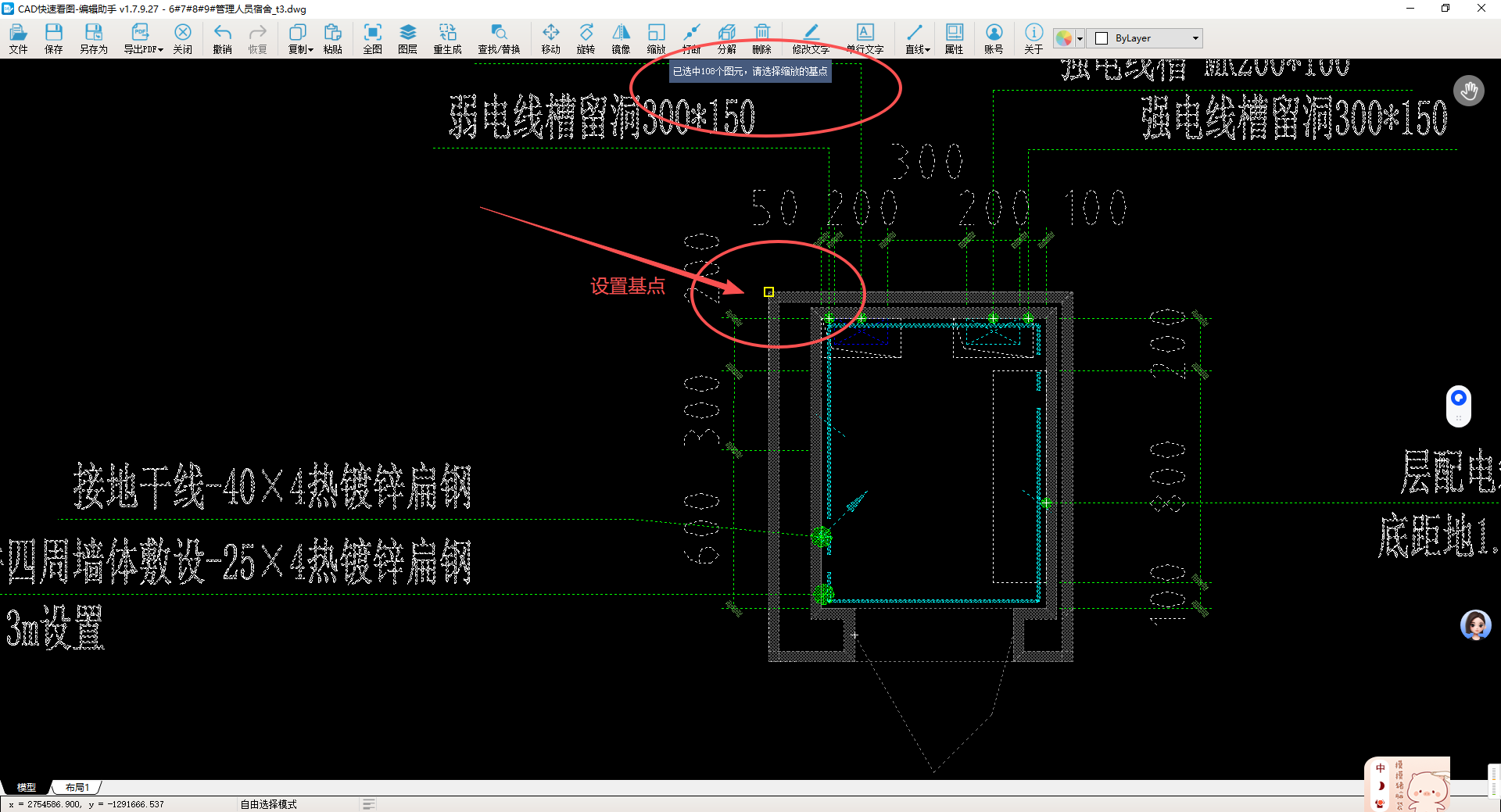

设置缩放基点

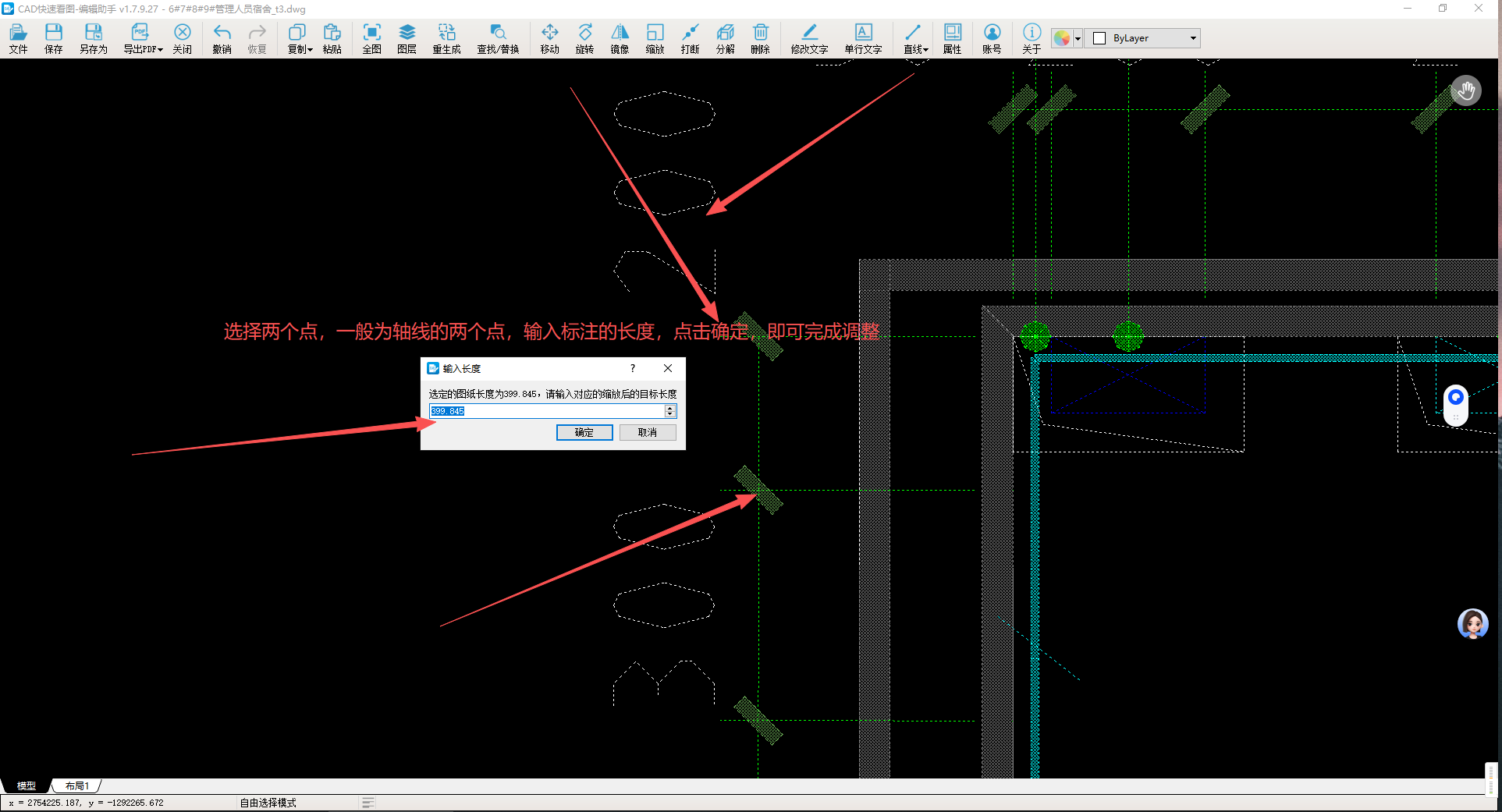

选择两个点，一般为轴线的两个点，输入轴线标注的长度，点击确定，即可完成调整

保存图纸后，用CAD快速看图打开，点击测量命令进行验证，如下图所示

CAD快速看图编辑助手的分解功能可以轻松分解所需图元，同时辅助CAD缩放功能可以对于图纸比例进行调整，非常方便
