工业管道按材质、压力划分不同类型，CAD图纸上用CAD快速看图软件的【文字查找】和【批量测量】功能，快速精准地计算管道长度，大幅提升工作效率。

一、工业管道工程的定义

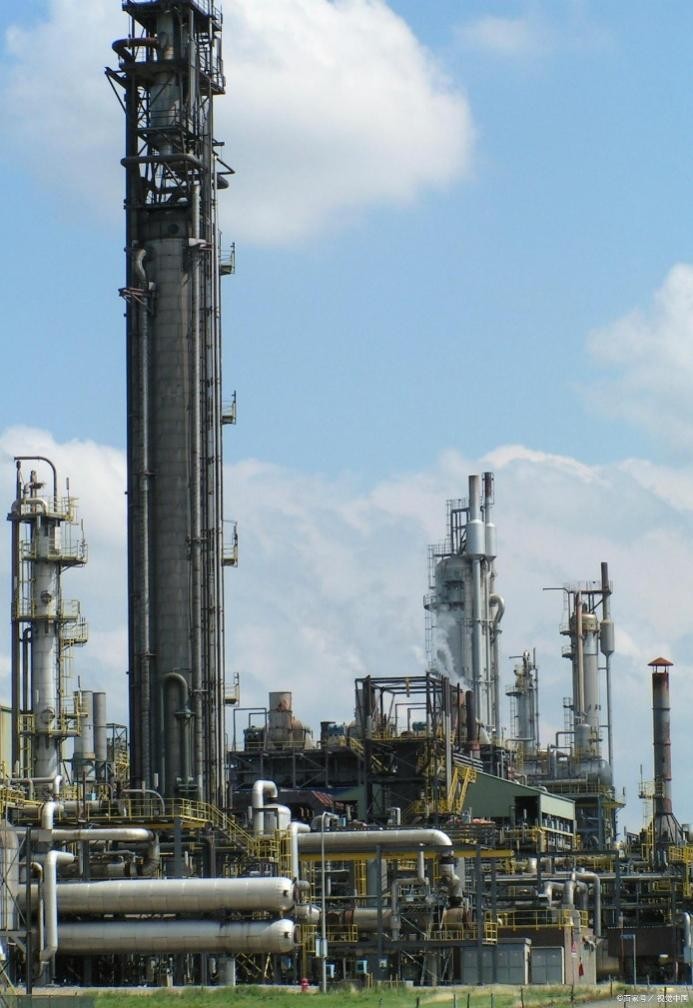

工业生产中，用来把单个机械或车间连接成完整的生产工艺系统的管道，称为工业管道。工业管道工程在工业建设中占有非常重要的地位，特别是在石油化工、冶金工业中尤为突出。

二、工业管道的分类

1.按材质划分。按管道的材质可分为金属管道和非金属管道。非金属管道可分为无机和有机非金属管道。无机非金属管道有混凝土管道、石棉水泥管道、陶瓷管道等；有机非金属管道有塑料管道、玻璃钢管道、橡胶管道等。

2.按压力分类。低压管道：0<P≤1.6MPa；中压管道：1.6<P≤10MPa；高压管道：10<P≤42MPa；蒸汽管道：P≥9MPa，工作温度≥500℃；超高压管道：P>42MPa.

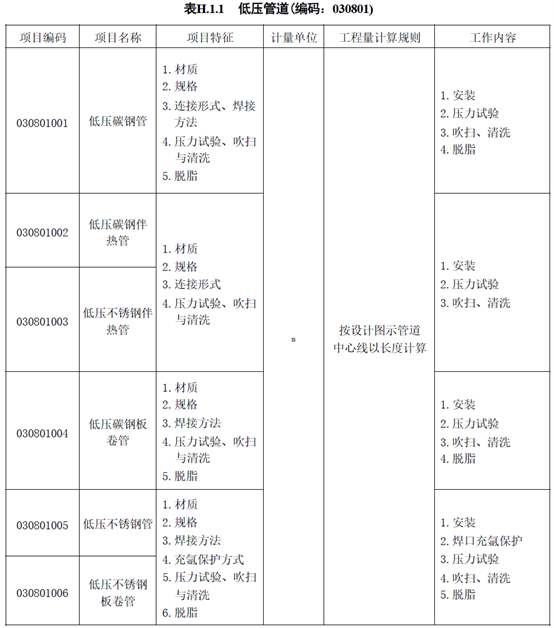

三、低压管道计量规则

按设计图示管道中心线长度计算，不扣除管件、阀门及其它组件所占的长度。

四、实例分析

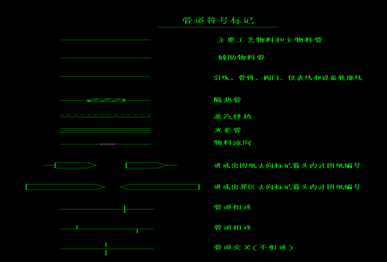

1.观察某工厂的工艺流程图，确定图纸中管线的表达。

2.用CAD快速看图查看图纸并计量

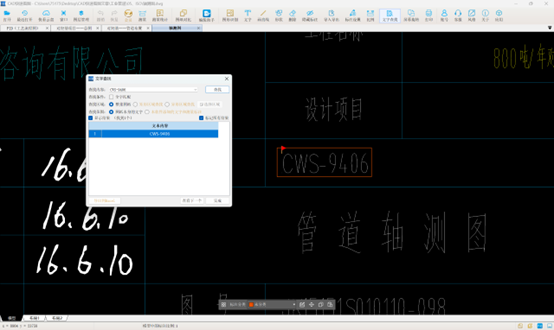

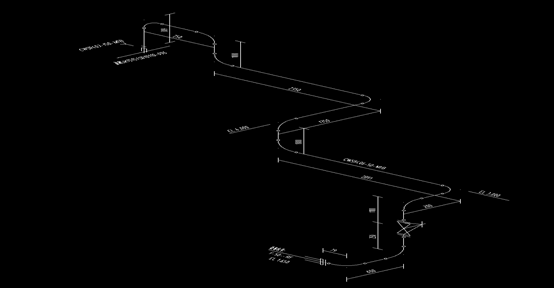

使用软件的【文字查找】功能，输入“CWS-9406”，定位到管道轴测图的位置。

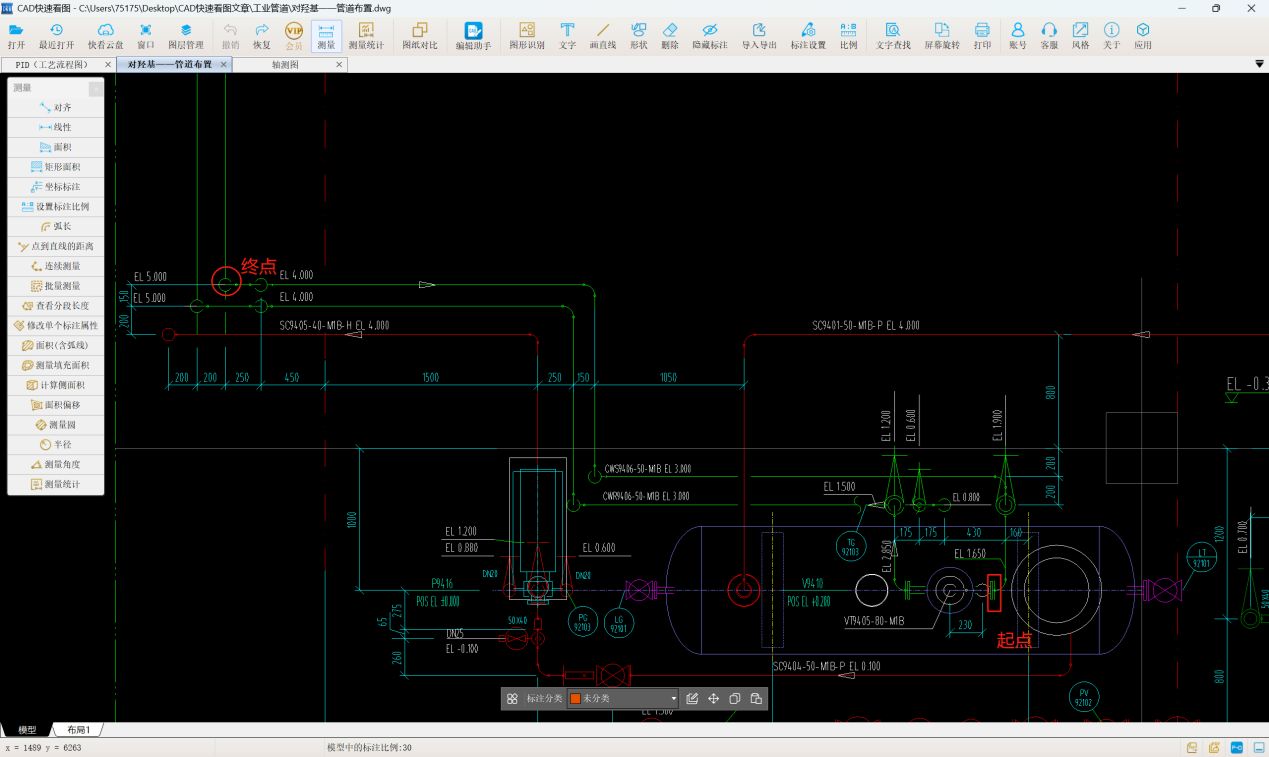

然后在平面图上找到管道起点和终点，可以与轴测图对照。利用软件的【批量测量】功能得到管道的水平长度为7.295m，结合竖直长度 5-1.65=3.35m，则总长度为10.65m。

其它型号管道也可依据此方法计量，读者可自行验证。

工业管道在图纸上如何计算，可以利用CAD快速看图软件高效完成管道计量。通过【文字查找】定位和【批量测量】功能，能快速计算出管道的精确长度，是工程计量中的实用利器。
