计算管道附件工程量时，用CAD快速看图的图形识别功能超方便，能快速又准确地数清楚数量，是干活省时的神器！

一、管道附件

主要包括阀门、水表、减压器、法兰等管道附件。

二、管道附件安装

1.给水管网上应设置阀门：如引入管、水表前后和立管、环状管网分干管、枝状官网的连通管处。工艺要求阀门的生产设备配水管或配水支管处。

2.住宅建筑应在配水管上和分户管上设置水表，分户水表宜设在户门外，如设于管道井、分层集中设于走道的壁龛内、水箱间。

三、管道附件计量规则

1.定额规则。

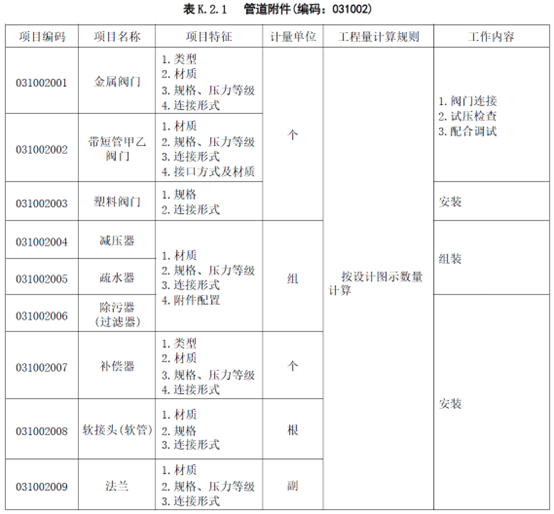

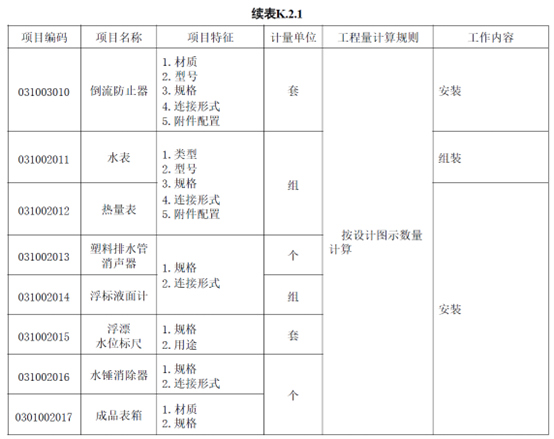

各种阀门均按照不同连接方式、公称直径，以“个”为计量单位。法兰均区分不同公称直径，以“副”为计量单位。承插盘法兰短管按照不同连接方式、公称直径，以“副”为计量单位。

2.清单规则。

四、实例分析

1.观察某住宅单元的地下一层平面图和系统图，确定水表的位置。

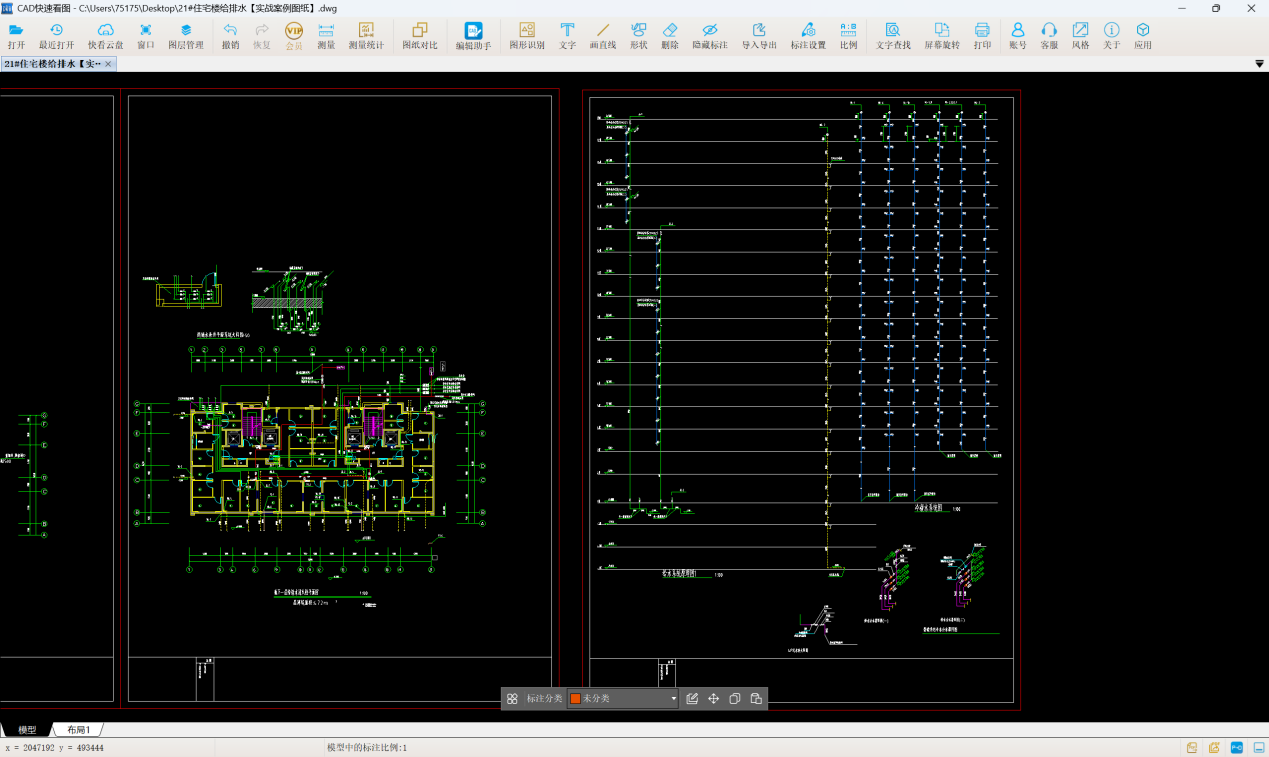

2.用CAD快速看图查看图纸并计量

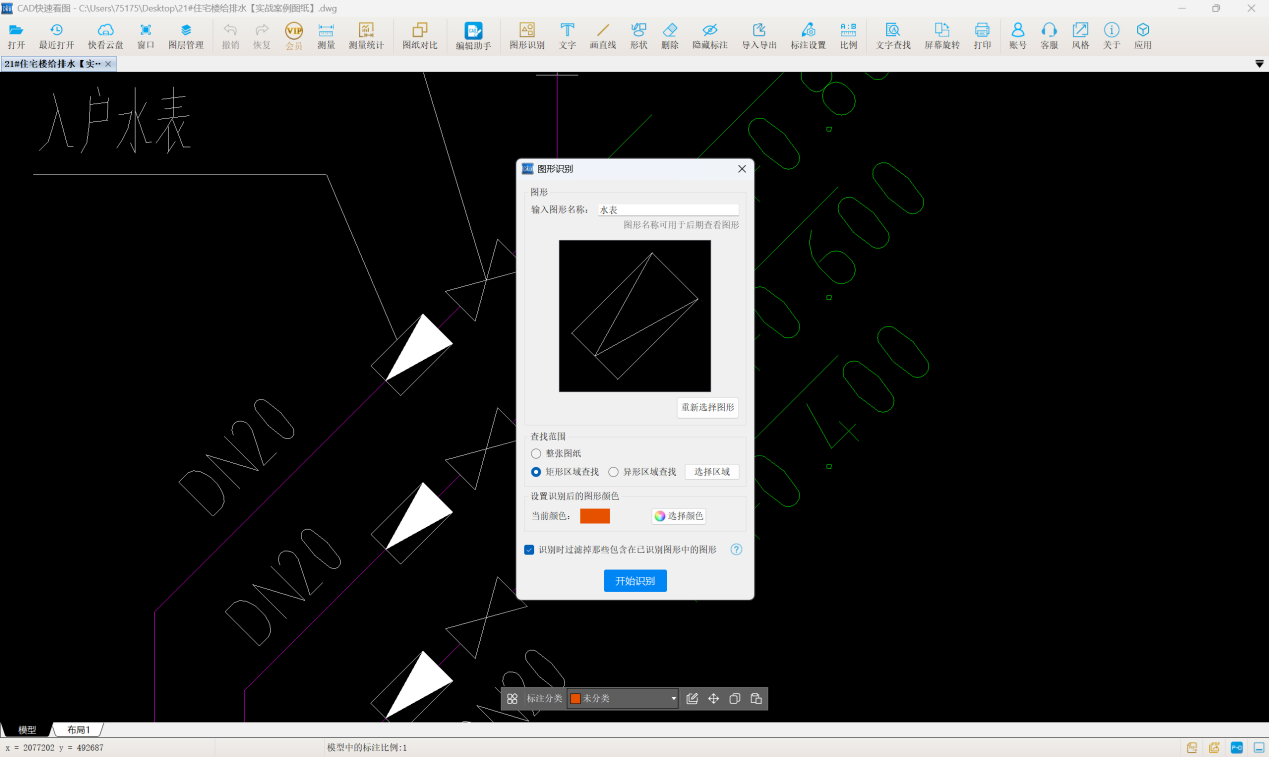

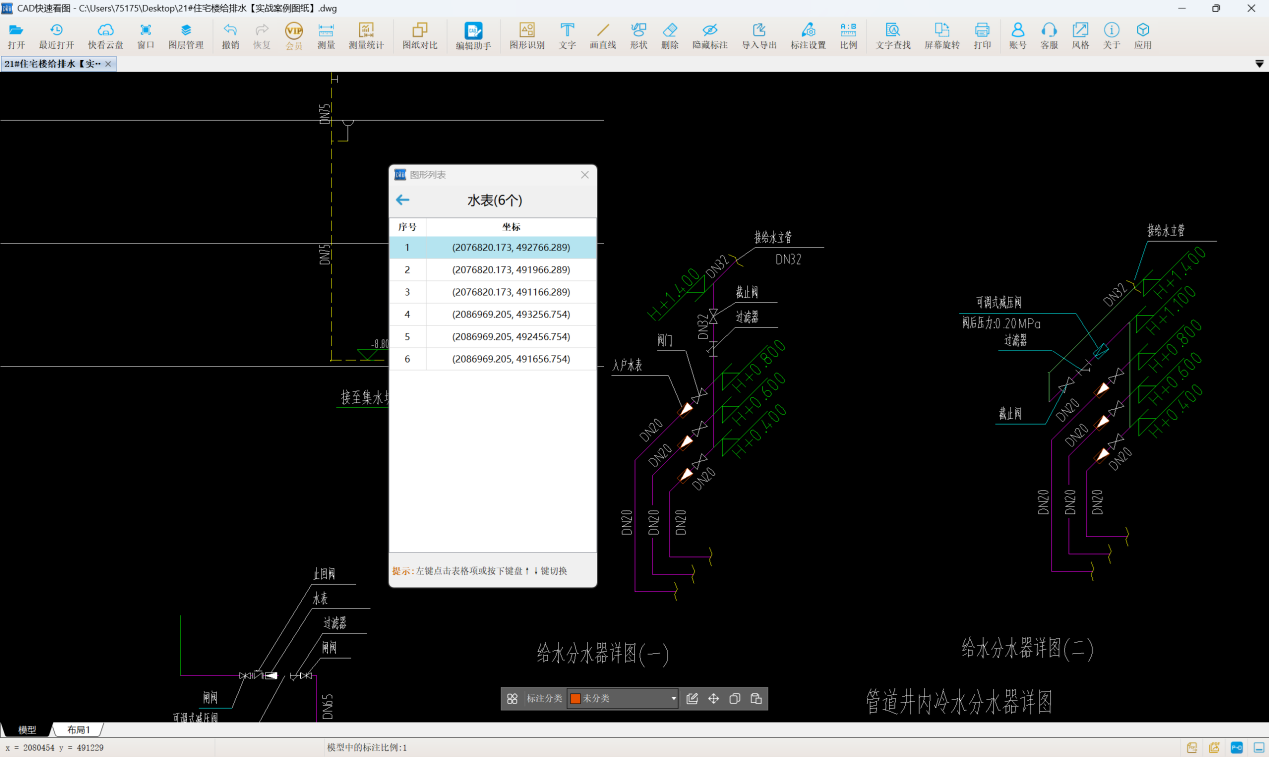

以水表为例，使用软件的【图形识别】功能，框选系统图中的一个水表图形。右键确认，弹出“图形识别”对话框，在图形名称中输入“水表”。接着在查找范围中勾选“矩形区域查找”，点击选择区域，框选系统发图，点击开始识别，弹出图形列表对话框，得到DN20水表6组。

其它管道附件也可依据此方法计量，在此不再赘叙。

管道附件的量，比如阀门、水表。用“CAD快速看图”图形识别框选一下就能自动识别和统计数量，超级省事！
