排水系统之卫生器具工程量计算

排水系统组成多个器具，其中卫生器具日常比较常见，工程量计算图纸上需要1个个数图形个数，CAD快速看图的图形识别轻松计量。

一、排水系统组成

1、污废水收集器(卫生器具)：用来收集污废水的器具，生产中指的是污废水收集器，生活中指的是卫生器具。

2、排水管道是用来输送污废水的通道，分为排水支管、排水立管和排出管。

3、水封装置是在排水设备和排水管道之间的一种存水设备，其作用是用来阻挡排水管道中产生的臭气，使其不致溢到室内，以免恶化室内环境。存水弯分为S型和P型。

4、通气管的作用是排除管道中产生的臭气，同时保证排水管道与大气相通，以免在排水管中因局部满流，形成负压，产生抽吸作用致使排水设备下的水封被破坏。

5、清通部件的作用是清通排水管道，一般有检查口、清扫口。

6、抽升设备 在民用和公共建筑物的地下室、人防建筑与工业建筑内部标高低于室外排水管道的标高，其污废水一般难以自流排出室外，需要抽升排泄。一般采用水泵、空气扬水器、水射器抽升。

7、局部处理构筑物 当建筑物内的污水水质不符合排放标准时，需要在排放入市政排水系统前进行局部处理。

三、卫生器具

1、坐便器

坐便器有多种分类方式，具体如下

坐便器按结构类型分可以分为：

分体式坐便器

连体式坐便器

挂墙式坐便器

无水箱坐便器

按排污方式分可以分为地排式坐便器、墙排式坐便器；

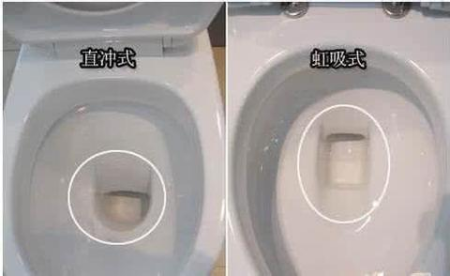

按冲水方式分，可以分为直冲式坐便器、虹吸式坐便器

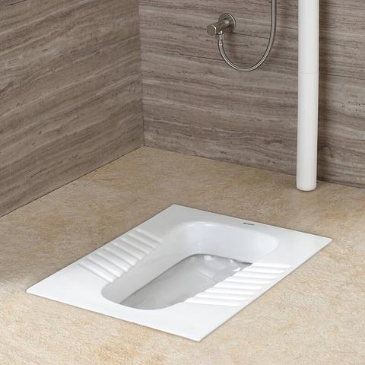

2、蹲便器

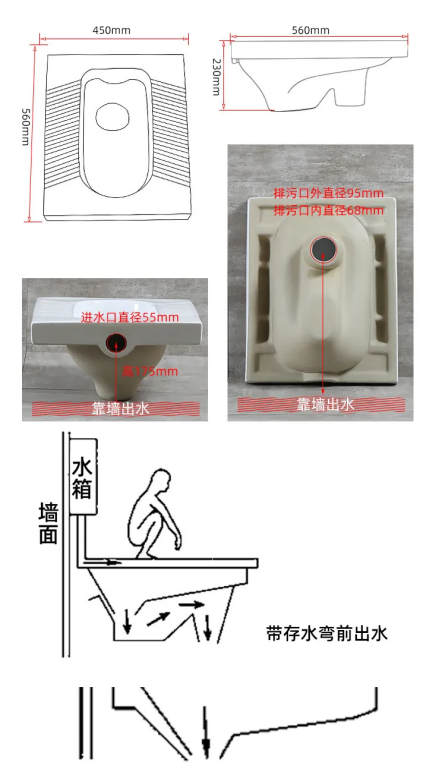

按结构分类：连体蹲便器：分体蹲便器

连体蹲便器

一般自带存水弯，能利用存水弯拐弯处形成 “水封”，防止下水道臭气倒流。其缺点是相比分体蹲便器容易堵塞，且不易疏通。

分体蹲便器

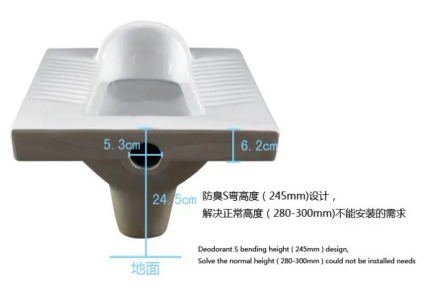

自身不带存水弯，与存水弯是分开的，安装方便、水流量大、冲力足，但可能比较难清洁，东西掉下去也较难取出，若卫浴管道没有自带排水弯，下水道臭气容易泛上来。

3、按外形分类：前挡水蹲便器、非前挡水蹲便器

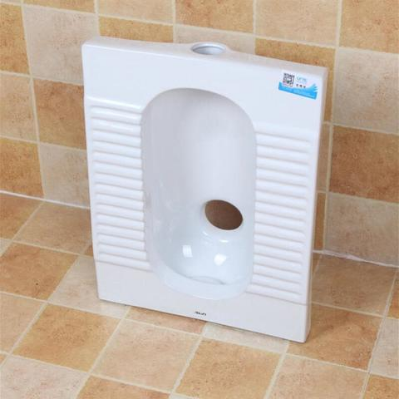

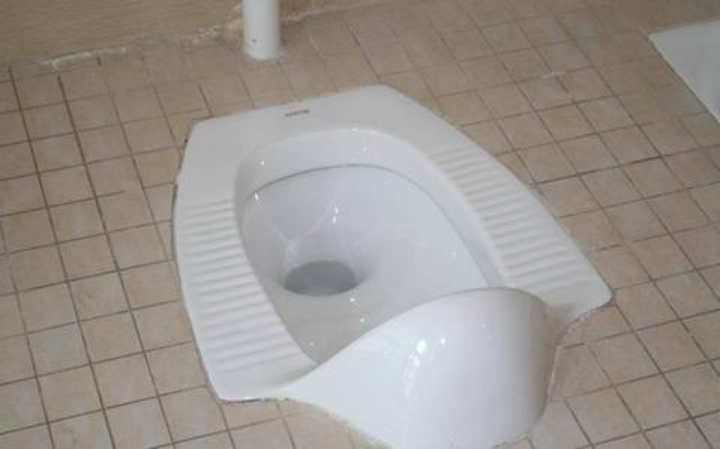

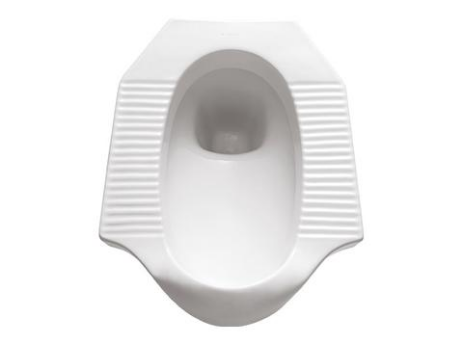

前挡水蹲便器

指蹲式便器前面有半圆的半封闭圆弧状结构，可用来挡水，防止小便或冲水时便器的水漏出来，能较好地保持蹲便器周围地面的干净。

非前挡水蹲便器

较为简洁大方，应用普遍，但如果冲劲稍大，便池的水容易冲出来，影响环境

4、按下水方式分类：前排水蹲便器、后排水蹲便器

前排水蹲便器

在靠近卫浴间预留排污口的位置开进水口，一般适用于坑距预留较短的情况。

后排水蹲便器

在与前排水相反的方向开孔，当坑距预留较长时，可选择后排水蹲便器

5、按有无遮挡分类：有遮挡蹲便器、无遮挡蹲便器

有遮挡蹲便器

如翻盖式蹲便器，在不使用时可以将便池盖住，具有安全、环保、节水、防臭等特点，还能有效防止异物掉入便池堵塞下水管道

无遮挡蹲便器

最为常见，整体暴露在外，使用时没有额外的遮挡结构

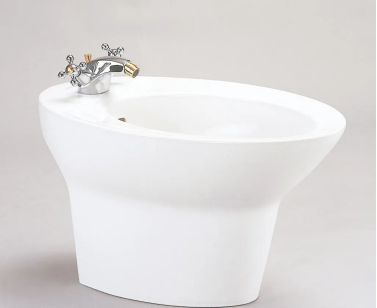

6、净身盆

净身盆，从定义来讲，是由粘土或其他无机物质经混练、成型、高温烧制而成的有釉陶瓷质卫生设备，主要用于洗涤人体排泄器官。依据国家标准 GB 6952-2005《卫生陶瓷》，其吸水率有着严格要求，有釉瓷质的吸水率需≤0.5%，有釉陶质的吸水率则在 8.0%≤吸水率≤15.0% 这个区间。从外观上看，它有点像迷你浴缸或变形马桶，通常放置在马桶旁边，一端配备水龙头，有的还带有喷头，可通过调节冷热水，利用水流实现对私处及肛周的清洁。

净身盆的诞生可以追溯到 17 世纪的法国，起初它是贵族用于清洗私处的工具，随着时间推移，逐渐演变成如今的模样，并且在全球部分地区得到广泛应用。

按安装方式分类

落地式净身盆：如同落地式马桶，直接放置在地面，通过螺栓等部件与地面稳固连接。这种安装方式稳定性极佳，能承受较大重量，无需担心因使用时的晃动而导致位移或损坏。它适合各种卫生间布局，尤其在空间宽敞的大户型卫生间中，能轻松融入，不会显得局促。

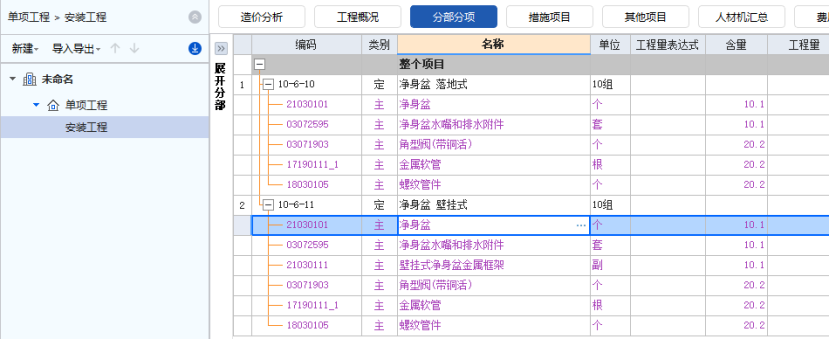

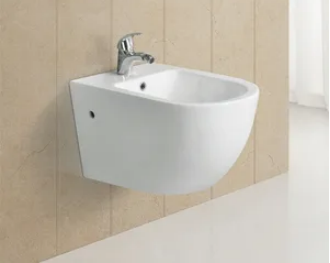

壁挂式净身盆：采用悬挂在墙壁上的安装方式，这一设计最大的优势在于节省地面空间，让卫生间地面更加开阔，便于日常清洁，减少卫生死角。而且壁挂式净身盆外观简洁时尚，能为卫生间增添现代感，特别适合北欧风、简约风等装修风格的卫生间。

7、洗脸盆

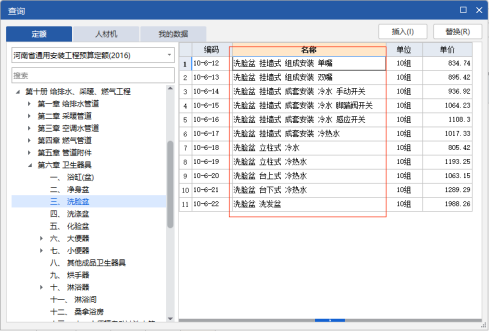

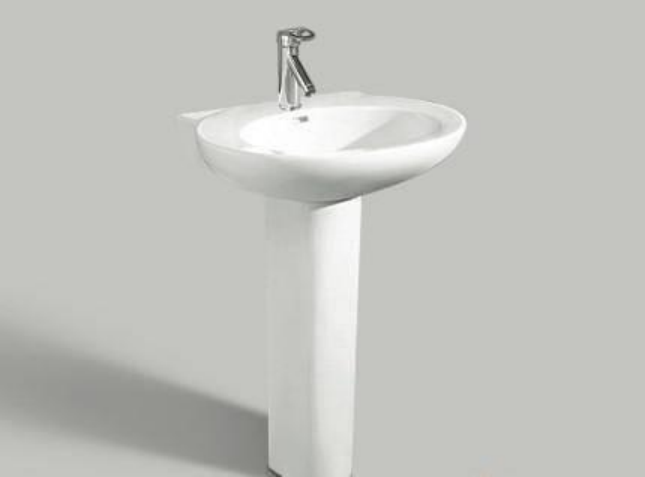

4.1立柱式面盆

适合面积偏小或实用率不高的卫生间，如客厅卫生间。其设计简单，排水组件可隐藏在柱中，外观干净整洁，使用时人体可自然站立在盆前，方便舒适。

4.2台上盆

安装简单，只需在台面预定位置开孔，将盆放置于孔中，用玻璃胶填实缝隙即可。台面造型、风格多样，装修效果理想，在家庭中使用较多。

4.3、台下盆

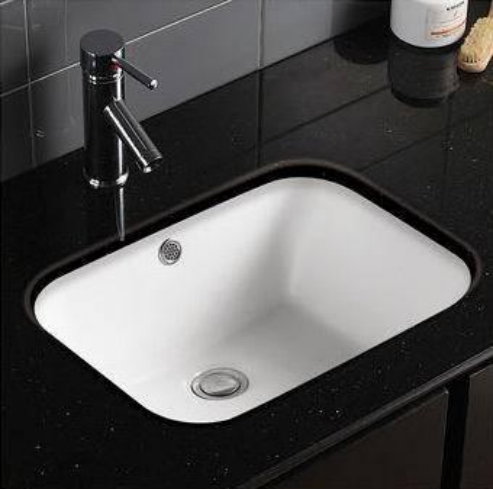

对安装工艺要求较高，需先订做安装托架，将盆固定后再盖上开好孔的台面。其整体外观整洁，容易打理，公共场所使用较多。

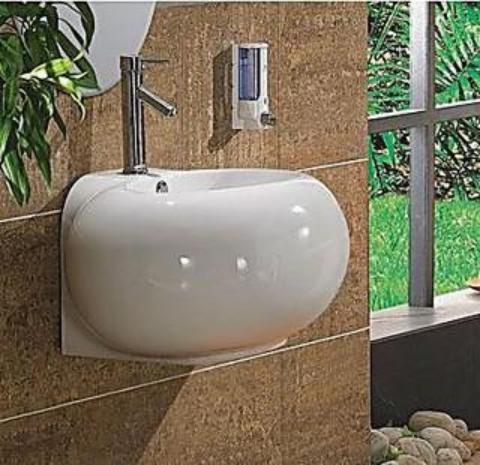

4.4挂墙式面盆

挂墙式面盆是一种通过支架或挂件固定在墙壁上的洗脸盆，具有节省空间、外观简洁等特点

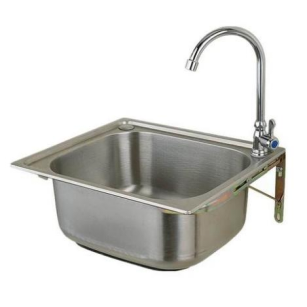

5、洗涤盆

5.1、洗涤盆是一种用于清洗物品的容器，广泛应用于厨房、卫生间等场所。、5.2、按使用场所分类：

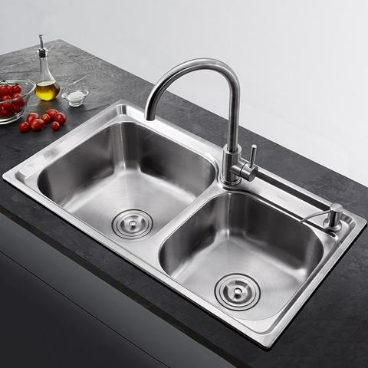

厨房洗涤盆：也称作洗菜盆或厨盆，是现代厨房中的必备厨卫产品。常见的有单盆、双盆、大小双盆、异形双盆等款式。单盆适合厨房空间较小的家庭，双盆能满足清洁及分开处理的需要，是大多数家庭的选择，异形双盆则适合具有个性风格的大厨房。

卫生间洗涤盆：一般指洗脸盆，主要用于洗脸、洗手等。按安装形式可分为立柱式、台上盆、台下盆等；按材质可分为陶瓷、玻璃、不锈钢、人造石等。

洗衣盆：主要用于清洗衣物，常见于阳台、卫生间等。有普通款和带搓衣板款，材质多为塑料、不锈钢等，塑料洗衣盆轻便、价格实惠，不锈钢洗衣盆坚固耐用、抗菌性好。人造石洗涤盆：色彩丰富，可搭配多种风格，塑型容易，转角处没有接缝，且耐磨性、耐污性和耐热性相对较好

四、卫生器具计算规则

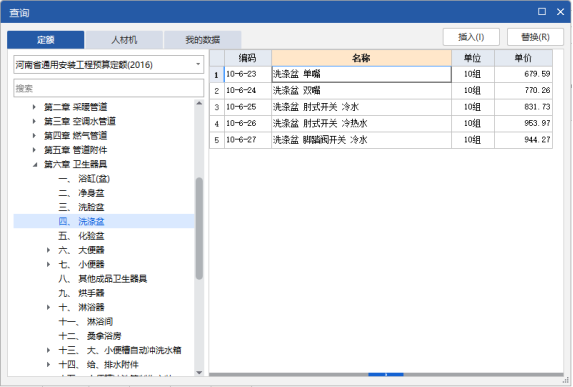

1、各种卫生器具均按设计图示数量计算，以“10组”或“10套”为计量单位。

2、大便槽、小便槽自动冲洗水箱安装分容积按设计图示数量，以“10套”为计量单位。大、小便槽自动冲洗水箱制作不分规格，以“100kg”为计量单位。

3、小便槽冲洗管制作与安装按设计图示长度以“10m”为计量单位，不扣除阀门的长度。

4、湿蒸房依据使用人数，以“座”为计量单位。

5、隔油器区分安装方式和进水管径，以“套”为计量单位。

五、实例分析

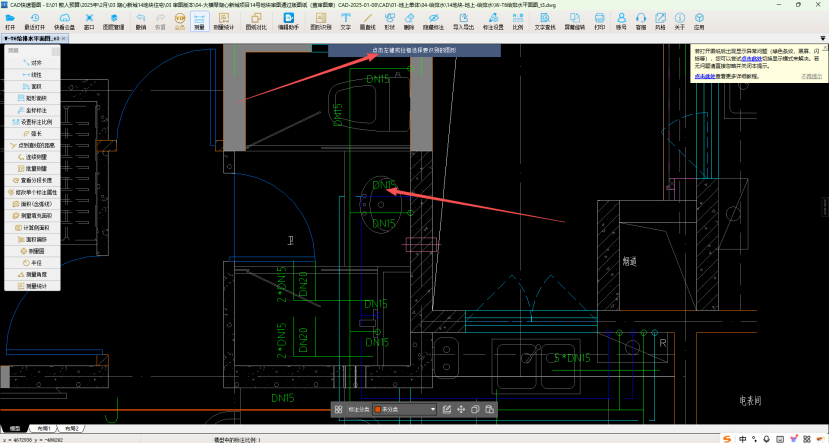

1、统计卫生间内卫生器具工程量，以洗脸盆为例，可以用CAD快速看图的图形识别

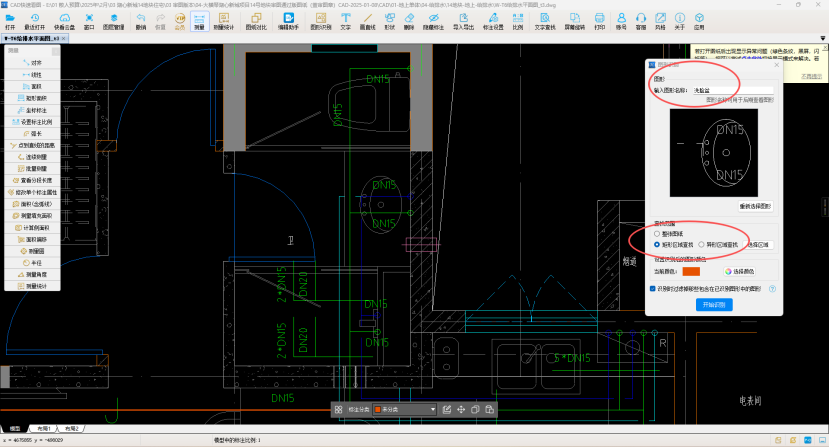

2、可以根据需要，框选图例和范围

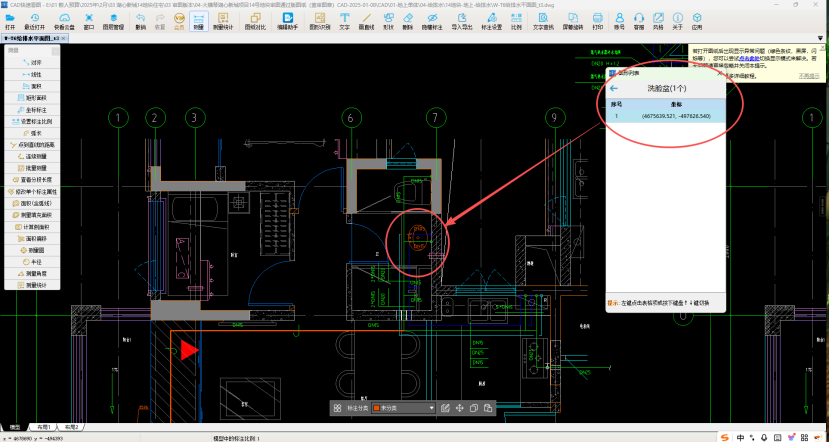

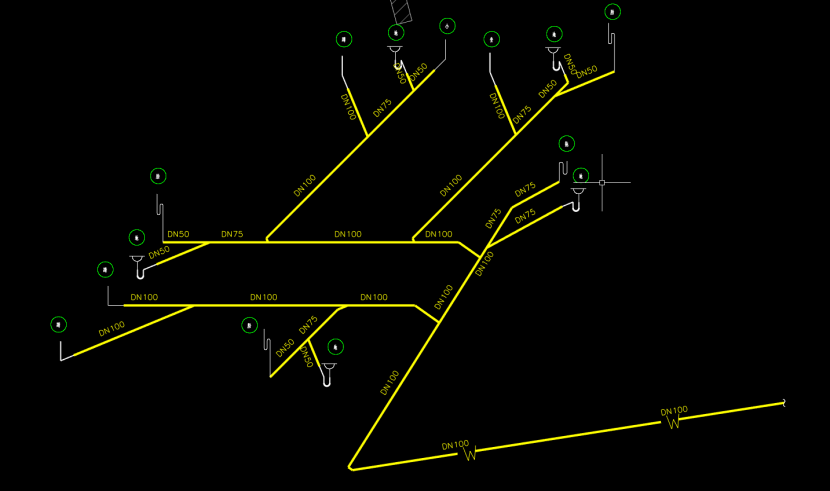

3、查看结果，同时，双击坐标可以定位到识别的位置。

清晰卫生器具计算规则，通过CAD快速看图的图形识别计量，让工作更轻松。
