配管配线工程量计算-连续测量秒计算

配管配线型号、规格很多，是不是难以区分，本文结合实物图讲解各种规格型号的配管配线的特点，结合定额计算规则，运用CAD快速看图的连续测量计算配管配线工程量，相当方便。

一、配线

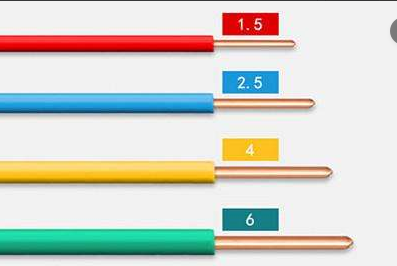

BV

B代表类别为布电线，V代表绝缘为聚氯乙烯。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线

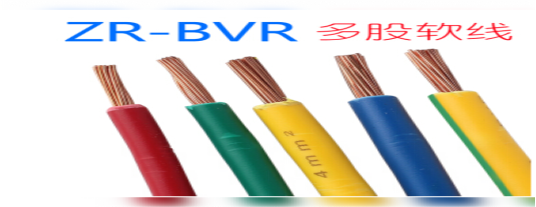

BVR

BVR电线是一种配电柜专用软电线，也叫二次线。采用铜芯聚氯乙烯的绝缘软电线,其应用于固定布线时要求柔软的场合

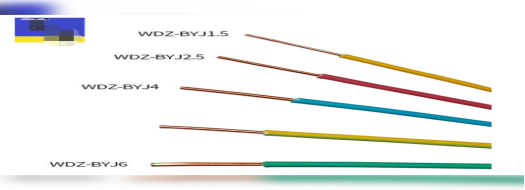

BYJ

铜芯交联聚乙烯绝缘电线聚乙烯 用Y表示

BV和BVR对比

从生产工艺上说,BV是单芯的，BVR是多芯的，在制作上，BVR比BV复杂一点

从价格上说，BV与BVR由于其只在工艺，BVR要比BV贵一点

在性能上，BV与BVR基本相同，重量上BVR略重一点

BV BVR 电线根据所选用的材质不同，也分为阻燃电线（ZR-）、耐火电线（NH-）、低烟无卤电线（WDZ-）。

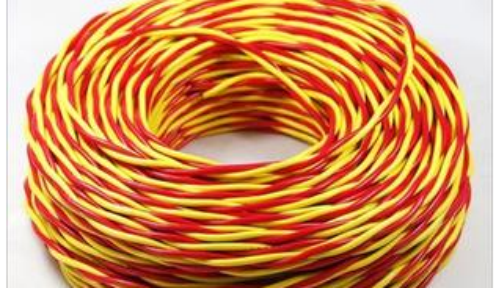

RVS

RVS电线全称铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线 花线

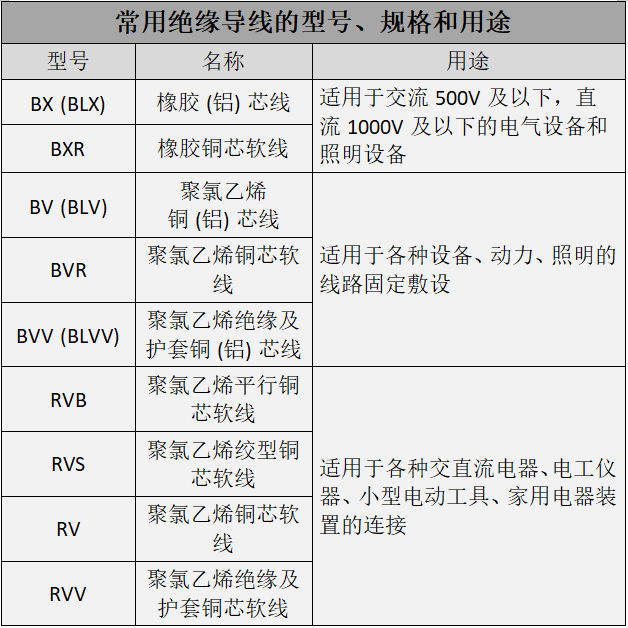

常用绝缘导线的型号、规格和用途一览表

二、配管

JDG管

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。

KBG管

KBG管又称扣压式镀锌薄壁电线管，KBG系列钢导管采用优质薄壁板材加工而成，双面冷镀锌全方位360°保护。管与管件连接不需再跨接地线，是针对吊顶，明装等电气线路安装工程而研制。

PVC管

刚性阻燃管：为刚性PVC管，也叫PVC冷弯电线管，分为轻型、中型、重型。管材长度一般4m/根，颜色有白、纯白，弯曲时需要专用弯曲弹簧。管子的连接方式采用专用接头插入法连接，连接处结合面涂专用胶合剂，接口密封

硬塑（UPVC）管

硬聚氯乙烯，UPVC又称硬PVC，它是氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂(如稳定剂、润滑剂、填充剂等)组成。多用于电缆保护管。

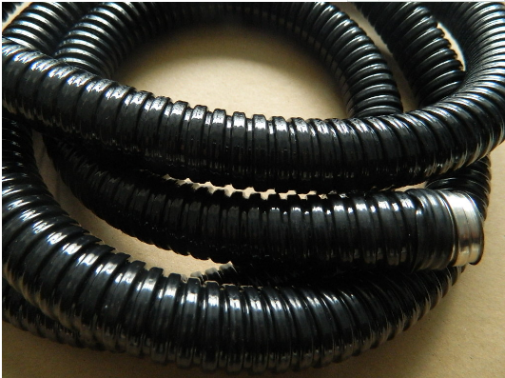

金属软管

金属软管，电线保护管的一种，用于明装。

常用于：桥架配线与不靠墙走顶管内配线、管内穿线到风机、其他不靠墙明装管线

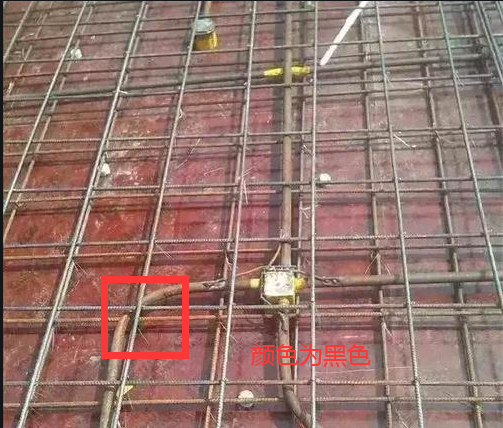

焊接钢管

SC管，多用于应急照明系统、消防系统的配线保护管

SC管属于非镀锌管，需要对它的内部进行灌漆进行防锈

三、计算规则

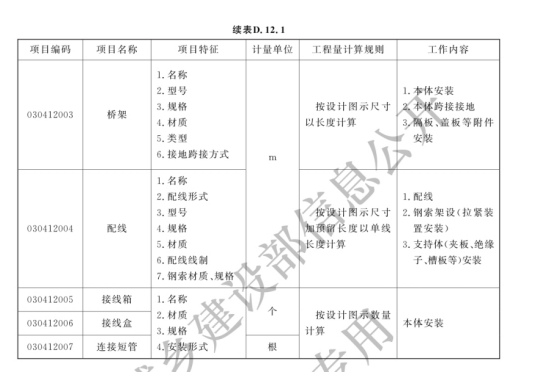

2024清单中，关于配管配线计算规则如下图所示

四、计算实例

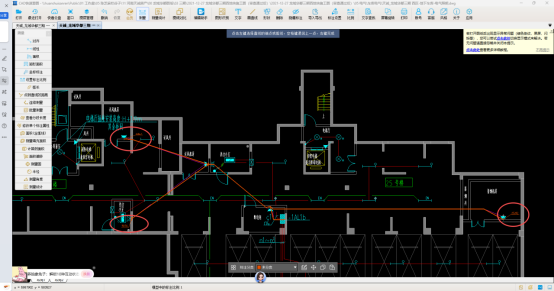

CAD快速看图的连续测量，计算回路配管工程量。以下图C1回路为例。

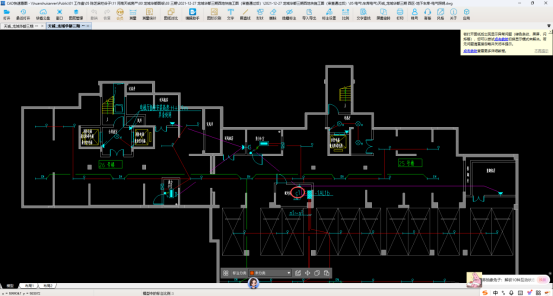

测量过程，触发测量页签下，连续测量命令。测量效果如下图所示。

查看结果，使用测量统计功能，查看回路的工程量，可根据需要，导出工程量到表格，最后再加上立管工程量，这样一条回路就计算完成了。

配管配线工程量计算是不是很简单？CAD快速看图的连续测量秒计算，节省工作时间，提升工作效率。
