清晰室内配管配线清单、定额规范，室内配管工程量计算用CAD快速看图的【批量测量】功能，能自动过滤图层、快速统计管长，这方法省时又准确，是工程计量的好帮手！

一、室内配线

敷设在建筑物内的配线，统称为室内配线，也称为室内配线工程。根据房屋建筑结构及要求的不同，室内配线又分为明配和暗配两种。明配师敷设于墙壁、顶棚的表面等处；暗配是敷设于墙壁、顶棚、地面及楼板等处的內部，一般是先预埋管子，然后再向管内配线。

二、线管配线

线管配线常用管材有钢管（包括水煤气管、焊接钢管、电线管等）、塑料管（包括硬塑料管、半硬塑料管等）、普莉卡金属套管等。

三、室内配线的计量规则

1.定额规则。

电线管、钢管、防爆钢管敷设，根据设计图纸区分不同的敷设方式和公称口径，以“100m”为单位计算工程量。

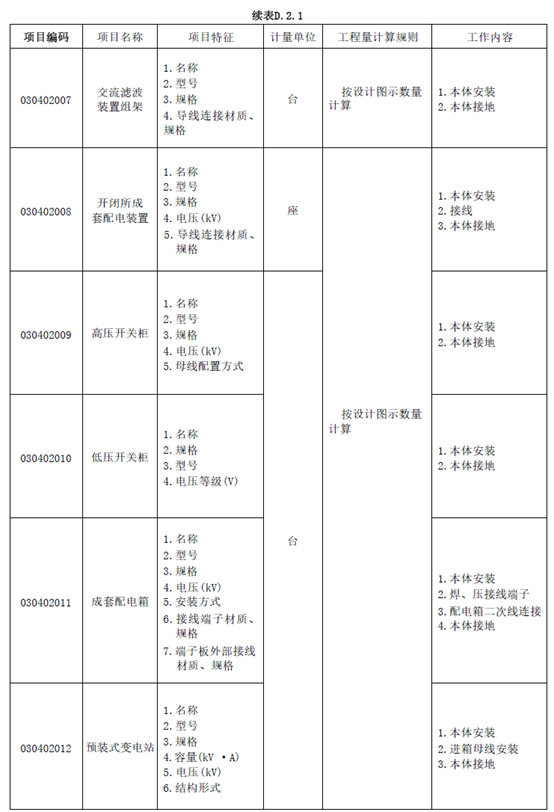

2.清单规则。

四、实例分析

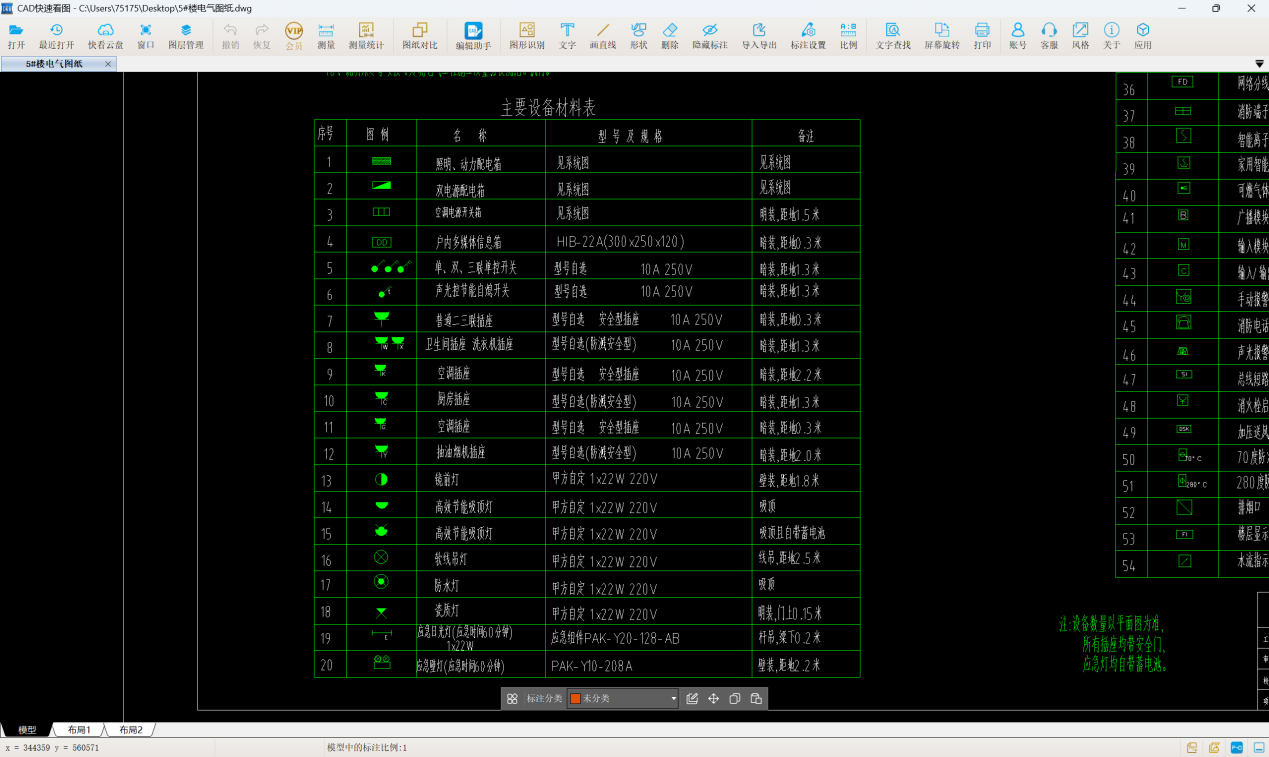

1.观察某住宅的设备材料表，确定灯具、开关和配电箱的离地高度。

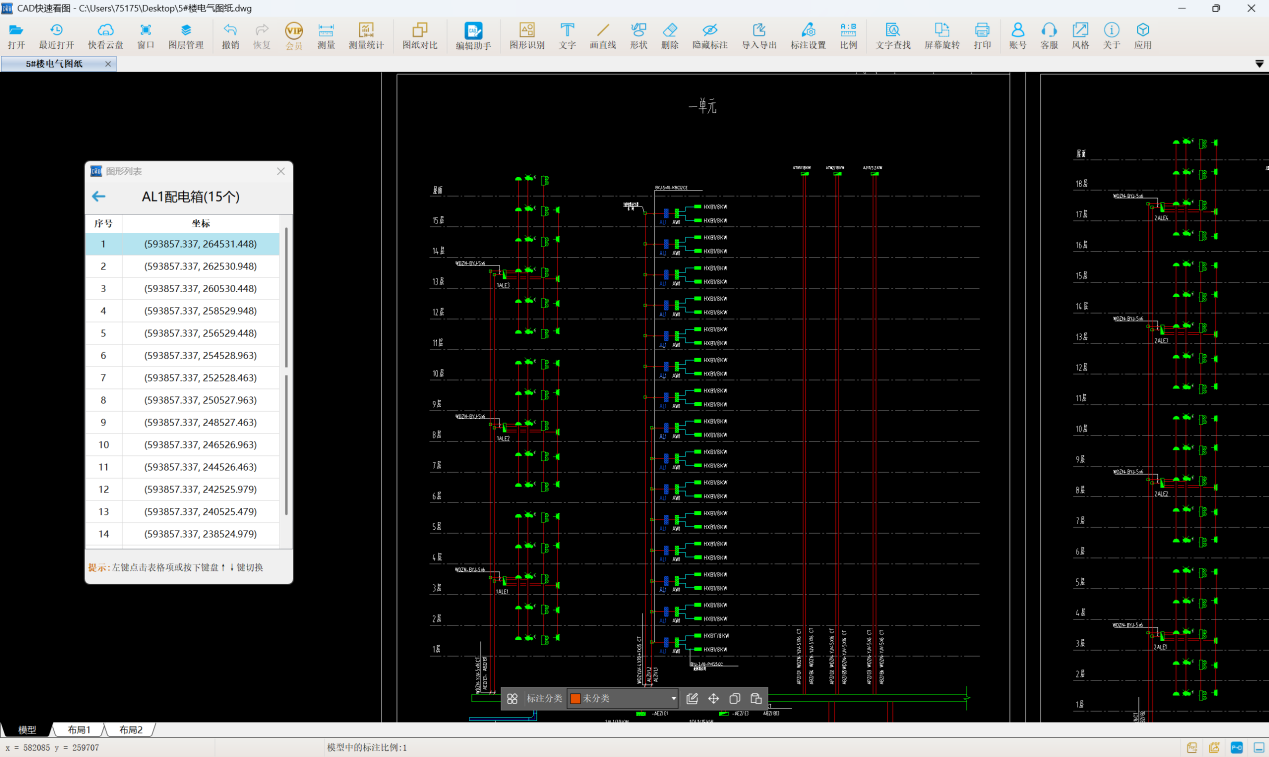

2.用CAD快速看图查看图纸并计量

以WL1回路为例，使用软件的【批量测量】功能，勾选“按已选线段的图层过滤”，框选WL1回路的所有线管，得到PVC20水平管长为50.513m。

竖向管长为：9*（3-2.5）（软线吊灯）+2*（3-1.8）（镜前灯）+10*（3-1.3）（开关）=23.90m

管长=50.513+23.9=74.413m

其它线管回路可依据此方法计量，在此不再赘述。

总之，算量时水平和竖向管线要分开计算。室内配管工程量计算可以用CAD快速看图，它的批量测量功能可以按图层智能筛选，直接框选就能出结果，帮我们快速搞定水平管段的长度，是算量的神器！
