电缆工程量计算与定额应用解析

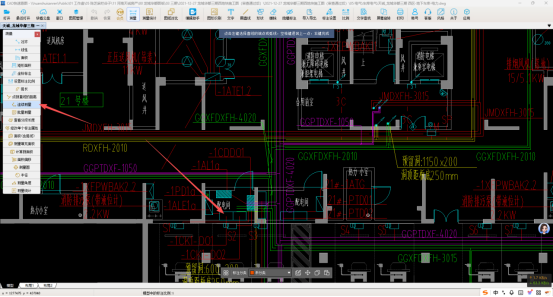

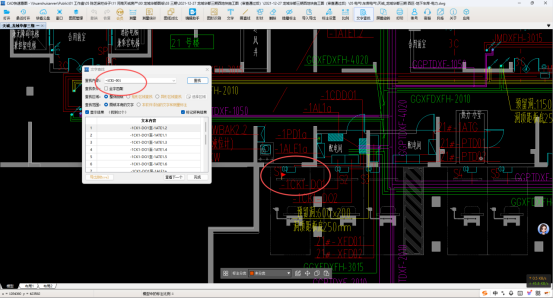

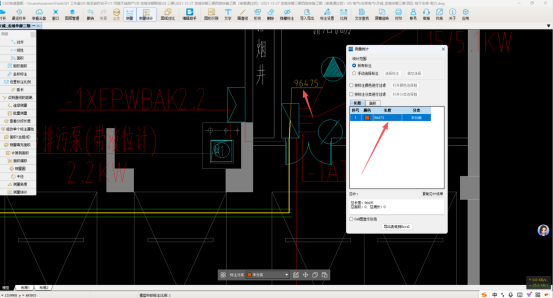

电缆按用途、材料、结构分为多种，电气工程中应用最广泛的是电力电缆，在电气安装图纸中，结合24年清单，可以用CAD快速看图连续测量计算电缆工程量非常方便。

一、电缆分类

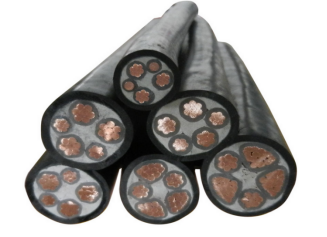

常见的电缆有电力电缆和控制电缆，电力电缆在电力系统主干线中用以传输和分配大功能电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆的额定电压一般为0.6/1kV及以上，控制电缆主要为450/750V。同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。

二、电缆的类型及应用

电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；

按绝缘材料分有纸绝缘电缆、橡胶绝缘电缆、塑料绝缘电缆等；

电缆还分为阻燃电缆和耐火电缆。

电缆的结构主要有三个部分，即线芯、绝缘层和保护层，保护层又分为内保护层和外保护层。电气工程中应用最广泛的是电力电缆

三、电气线缆符号

1.仪表电缆：Y-仪表、ZR-阻燃、K-控制、J-绞线；

2.裸导线：T-铜、L-铝、H-合金、Y-圆线、G-钢芯；

3.绝缘导线：BX-橡胶绝缘线、BV、BLV-聚氯乙烯绝缘导线、R-软电线；（注：绝缘电线又称布电线）

4.控制线缆：K-控制、V-聚氯乙烯 PVC 绝缘、V-聚氯乙烯护套、P-编织屏蔽、R-软线；

5.YJ-交联聚乙烯绝缘、NH-耐火

四、电缆型号含义

按顺序分别表示绝缘材料、导体材料、内保护层、外保护层

第一个字母表示绝缘层，如 Z-纸，X-橡胶；ZLL、XLQ

第二个字母表示导体材料，若导体材料是铝-L，若导体材料是铜，第二个字母 T 省略；BV、BLV

第三（或第二）个字母表示内保护层，如 L-铝保护层，Q-铅保护层，V-聚氯乙烯保护层；Y 聚乙烯保护层；

XLQ、BV

数字表示是否铠装。

第一个数字是 2，表示钢带铠装，只能受压，不能受拉；

第一个数字是 3 或大于 3，则表示钢丝铠装，可受压也可受拉（3 细钢丝；4 粗钢丝）。

五、电缆头

无论采用哪种材质的电缆和哪种敷设方式，电缆敷设后，其两端要剥出一定长度的线芯，以便分相与设备接线端子连接。每根电缆均有始末两端，1个根电缆有2个电缆头。另外，由于电缆长度不够，需要将两根电缆的两端连接起来，这个连接点，就是电缆中间接头。

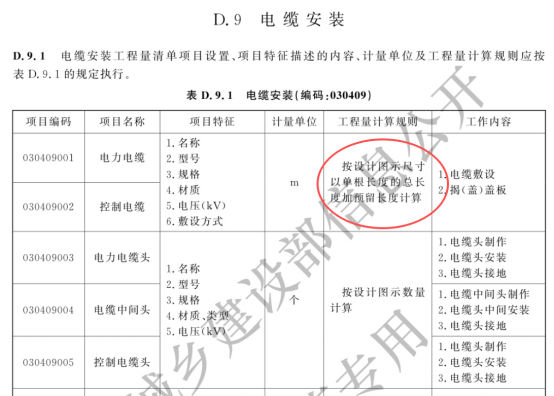

(1)10kV以下户内、户外电缆终端头，按制作方法(浇注式、干包式及热缩式)及电缆截面规格的不同，以“个”计量。电力电缆和控制电缆均按一根电缆有两个终端头考虑。

(2) 电缆中间头制作安装(10kV以下)，以电缆截面规格不同，以“个”计量，电力电缆中间头按照设计规定计算；设计没有规定的以单根长度400m为标准，每增加400m计算一个中间头，增加长度<400m时计算一个中间头。

六、电缆头分类

电缆头按照工艺不同，可以分为热缩式电缆头，干包式电缆头，冷缩式电缆头

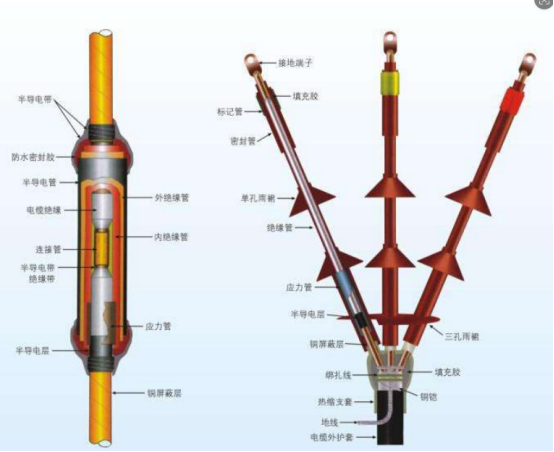

热缩式电缆头

就是在需要做电缆接头的电缆段部，把电缆外皮扒开，套上专用的热缩头，

然后把每芯电缆跟接线端子用压接钳子连接，再把热缩头套管套到接头位置，利用喷灯或其他加热设备对接头部位的热缩头进行加热，使热缩头附着在电缆上，形成电缆接头。

干包电缆头

采用高压自粘式胶布和电工胶布缠绕制作的电缆头就是干包式电缆头。多用于临时用电的电缆，电缆单芯截面在70mm2以下的可采用干包式电缆头。

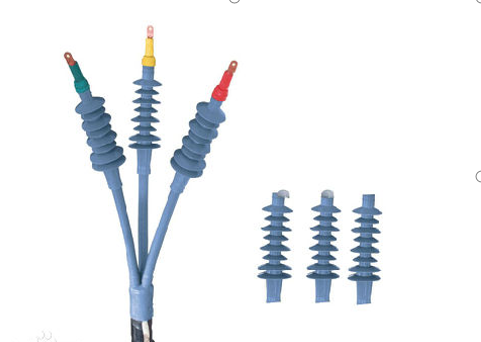

冷缩电缆终端头

是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。
