电气桥架工程量计算-敷设定额规则

在建筑电气工程中，桥架作为电缆敷设的核心承载构件，桥架按照结构、材质、功能分为多种，根据国家标准与壁厚对照清晰桥架的区别，利用CAD快速看图的连续测量快速计算桥架工程量，非常方便。

一、桥架的分类与标准体系

桥架的分类主要依据结构形式、材质和功能特性，同时受不同行业标准规范。以下是详细分类及对应标准：

1.按结构形式分类

槽式桥架：全封闭结构，适用于屏蔽干扰场景（如通信电缆），执行 JB/T 10216-2013《电控配电用电缆桥架》。

托盘式桥架：底部带孔或镂空，承载能力强，常用于电力电缆敷设，符合 T/CECS 31-2017《钢制电缆桥架工程技术规程》。

梯式桥架：类似梯子结构，便于散热和维护，常见于工厂车间，参考 GB/T 13482-2012《电缆桥架》。

组合式桥架：模块化组装，灵活适配复杂路径，需结合具体工程设计规范。

2. 按材质分类

钢制桥架：应用最广，材质符合 GB/T 700-2006《碳素结构钢》，表面处理需通过 GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层》。

铝合金桥架：轻量化且耐腐蚀，执行 CECS 106-2000《铝合金电缆桥架技术规程》，适用于沿海或高湿度环境。

玻璃钢桥架：耐酸碱性能突出，厚度标准高于金属桥架，常见于化工行业，参考 NB/T 42037-2014《防腐电缆桥架》。

3. 按功能特性分类

耐火桥架：需通过 GB 29415-2013《耐火电缆槽盒》测试，耐火等级分为 F1（≥90min）至 F4（≥30min），适用于消防配电系统。

防腐桥架：采用特殊涂层或材质，符合 NB/T 42037-2014，用于高腐蚀环境（如石化工厂）。

二、国家标准与壁厚对照

桥架的壁厚与规格直接关联承载能力，以下为主要标准及对应数据：

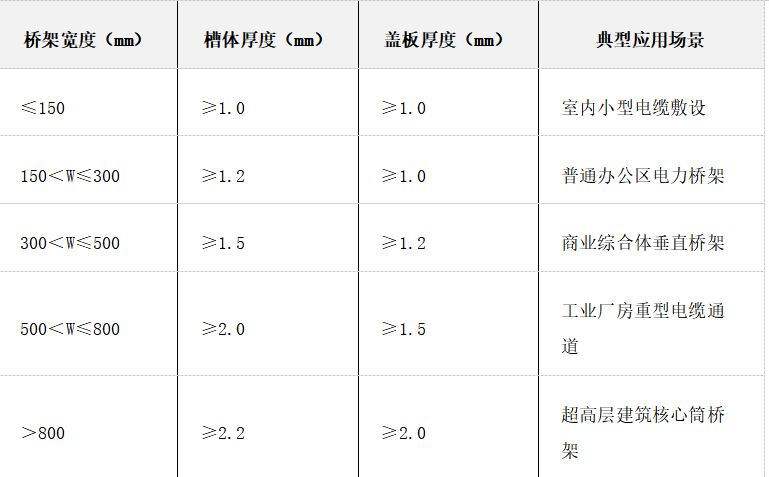

钢制桥架壁厚标准（T/CECS 31-2017）

三、选型注意事项：

1.承载计算：需根据电缆总重量、桥架跨距及安全系数（建议≥1.5）计算最小壁厚，避免超载导致变形。

2.环境适配：户外或高湿环境优先选用铝合金或热浸镀锌钢制桥架，耐火场所必须使用复合耐火型桥架（如双层钢板 + 岩棉填充结构）。

3.安装规范：支架间距需符合 GB 50168-2018《电缆线路施工及验收标准》，例如钢制桥架水平安装间距≤1.5m，垂直安装间距≤2m。

四、2024清单规范计算规则

五、实例应用

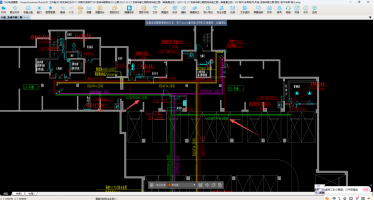

CAD快速看图的连续测量，我们以下图所示GGXFDXFH-2010为例进行说明

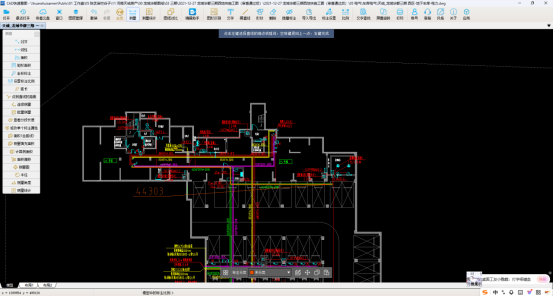

触发测量命令下，连续测量命令，可以直接看到结果

综上所述，本文系统阐述了建筑电气工程中桥架的分类标准、壁厚规范及选型要点，并结合2024清单规范与CAD快速看图的连续测量功能，为工程实践提供了全面指导。

#建筑电气#桥架#连续测量
