电子围栏系统：工作原理与编号文字计算
在传统小区安防向 “智慧化” 转型的过程中，周界防护已从 “被动预警” 升级为 “主动防御”。电子围栏系统作为兼具物理屏障与智能检测功能的核心设备，不仅解决了传统围墙 “防不住”、监控 “事后追溯” 的痛点，更通过与 AI、物联网技术的融合，成为社区安全的 “第一道智能防线”。本文结合最新技术应用，从基础知识、系统组成、工作原理到技术选型，全面解析小区电子围栏系统，为物业、建设方及居民提供实用参考，并结合CAD快速看图的编号文字。
一、电子围栏系统基础知识：从定义到技术升级
电子围栏并非简单的 “带电装置”，而是物理结构与电子技术深度融合的安防系统，其核心价值在于 “先阻挡、再报警、可追溯”，目前已成为现代小区周界防护的标配。
1. 核心定义
电子围栏系统是融合物理屏障与电子检测技术的周界安防设备 —— 通过前端围栏结构阻挡入侵行为，利用电子信号实时捕捉异常状态（如攀爬、剪断、触碰），再通过信号传输与后端控制，实现 “威慑 - 检测 - 报警 - 联动” 的全流程防护，彻底规避了传统安防 “只报警不阻挡”“误报率高” 的短板。
2. 核心特性与最新技术融合
电子围栏具备安全合规（符合《GB/T 7946-2015》，脉冲能量≤5J、张力式无高压）、主动防范、环境适配（-45℃~+85℃耐候）、智能联动等特性，结合最新技术，这些特性进一步升级：
AI 智能降误报：传统设备易因树枝触碰、鸟类停留误报，最新系统通过 “脉冲波形分析”（脉冲式）、“多维度张力传感”（张力式），可精准区分 “人体入侵” 与 “环境干扰”，误报率从传统 5% 降至 1% 以下。
低功耗无线传输：针对老旧小区改造布线难的问题，新增 LoRa 无线模块（传输距离达 3 公里），功耗较传统有线设备降低 30%，无需破路即可完成安装，大幅缩短施工周期。
云平台联动管理：后端控制可接入社区云安防平台，支持物业人员通过手机 APP 远程布防 / 撤防、查看报警记录与实时视频，无需现场值守即可快速响应，适配智慧社区 “无人化管理” 趋势。
二、电子围栏系统核心组成：从 “硬件堆砌” 到 “智能节点”
系统分为前端探测、传输、后端控制三部分，结合最新技术，各环节设备已从 “单一功能” 升级为 “智能联动节点”，适配小区复杂场景需求。

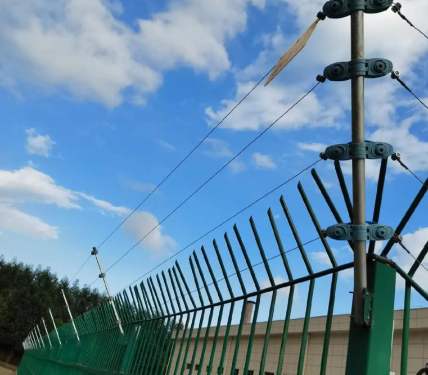

1. 前端探测设备：小区的 “物理 + 电子” 双重屏障
作为直接接触外界的 “第一道防线”，前端设备需同时满足 “阻挡可靠” 与 “检测精准”，基于文档基础设备升级如下：

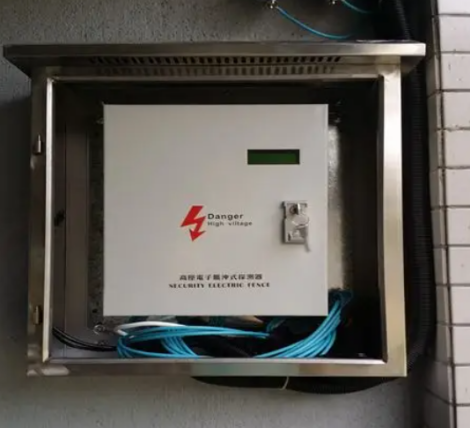

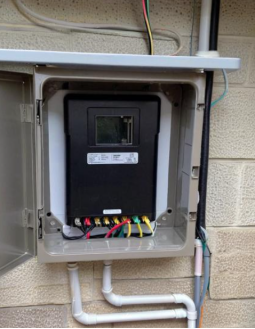

智能双模主机：脉冲式与张力式主机需单独选择，最新机型（如升级款兰星 LX-2018C6T-Pro）支持 “脉冲 / 张力双模切换”—— 小区外围用脉冲模式增强威慑，儿童活动区周边切换张力模式（无高压风险），无需更换设备即可适配不同区域。
防腐蚀围栏线：脉冲式选用高强度合金线，可升级为 316L材质（抗锈能力较传统 2.5mm 合金线提升 50%）；张力式保留 304 不锈钢钢丝绳（文档推荐 3mm 直径），新增 “防氧化涂层”，使用寿命从 5 年延长至 8 年，减少维护成本。
升级款支撑杆与辅助设备：终端杆一般为合金材质；中间杆采用碳纤维材质（耐老化，适合小区绿化区潮湿环境）；避雷器新增 “防雷 + 防浪涌” 双保护，应对雷雨多发地区更可靠，避免设备雷击损坏。
2. 传输设备：信号的 “稳定通道”
传输设备以有线为主，最新技术新增无线方案，解决老旧小区布线难题：
有线传输升级：脉冲式仍用 RVV4×1.0 屏蔽线缆（文档推荐），但新增 “抗电磁干扰层”，避免小区充电桩、变压器等设备对信号的干扰；张力式 RVS2×1.5 双绞线（文档标准）传输距离从 800 米延长至 1200 米，无需额外加装驱动器，降低成本。
无线传输新增：引入 LoRa 无线模块（如 SX1278 芯片），传输距离可达 3 公里，适合老旧小区或地形复杂区域（如坡地、水系周边），无需破路布线，施工效率提升 60%，减少对居民生活的干扰。

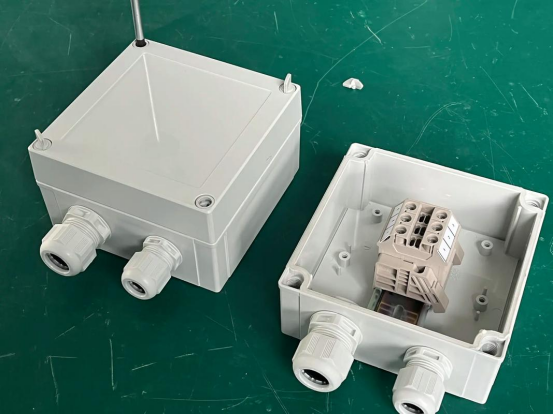

防水接线盒：内置防潮硅胶垫，即使长期接触小区绿化灌溉水或雨水，也能保障信号稳定，避免因接头损坏导致系统失效。

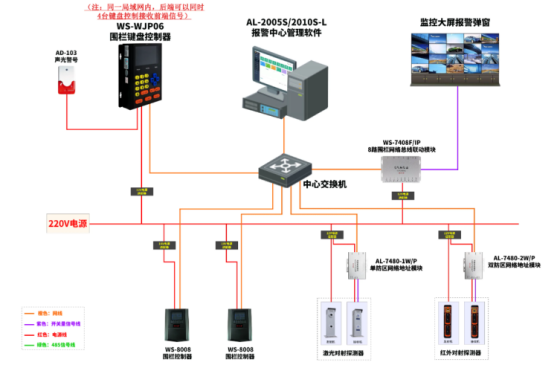

3. 后端控制设备：小区安防的 “智能大脑”
后端设备以 “报警触发” 为主，最新系统升级为 “智能联动 + 远程管理”：
智能控制主机：支持 248 个防区划分（适配大型小区），内置电子地图，可精准定位入侵位置（误差≤5 米），同时存储 3 个月报警记录，方便追溯；新增 “手机 APP 远程控制” 功能，物业人员无需在值班室即可完成布防/撤防。
语音声光报警器： 支持“声光 + 语音双模”，除 100dB 强光强音外，还能播放 “您已进入小区周界，请立即离开” 的语音提示，既威慑入侵者，又避免居民误触时的恐慌。
多系统联动模块：最新模块可同时联动门禁（锁闭附近单元门）、照明（开启周界射灯）、广播（小区内播报预警），形成 “报警 - 取证 - 拦截” 闭环，响应时间从传统 10 秒缩短至 3 秒，提升处置效率。
三、电子围栏系统工作原理：从 “机械检测” 到 “智能研判”
系统分为脉冲式与张力式，核心逻辑为 “检测 - 传输 - 响应”，结合最新技术，原理部分新增 “智能研判” 环节，大幅提升检测精度。
1. 脉冲式电子围栏：高压威慑 + AI 波形分析
“高压脉冲回路检测” 原理，融入 AI 技术优化：
信号生成：智能主机周期性输出 8000V 左右高压脉冲（能量≤5J，文档标准，接触仅产生刺痛感），围栏线形成闭合回路，脉冲波形实时上传至后端 AI 模块，建立 “正常波形库”（如树枝触碰、风吹波动的波形特征）。
入侵检测：当有人触碰围栏（形成人体回路，脉冲短路）或剪断线缆（回路断开）时，脉冲波形出现 “骤降” 或 “中断”，AI 模块对比 “正常波形库”，排除非入侵干扰（如落叶堆积导致的轻微波形变化），确认是否为真实入侵。
信号传输：前端模块将 “确认入侵” 的电信号通过有线 / 无线方式传至后端，传输延迟≤0.5 秒，避免信号中断导致漏报。
系统响应：控制主机立即启动语音声光报警，联动监控抓拍人形画面并推送至物业 APP，同时触发周界射灯开启，方便安保人员快速定位处置；若 10 分钟内无人处置，系统自动向社区警务站推送报警信息，形成多级响应。
2. 张力式电子围栏：受力检测 + 环境自适应
“张力变化检测” 原理，升级多维度传感与自适应算法：
张力预设：安装时，主机为每根钢丝绳设定 20-30kg 基准张力值，同时录入 “环境参数库”（如温度每升高 10℃，张力下降 2kg；雨天钢丝绳增重导致张力上升 1kg），确保检测基准适配环境变化。

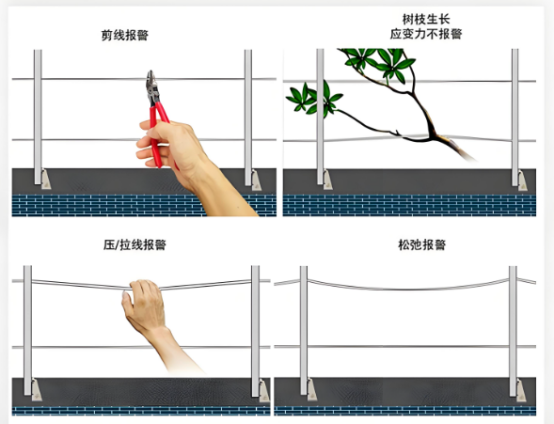

入侵检测：当有人攀爬（钢丝绳横向受力增加）或拉扯（纵向张力超限）时，多维度张力传感器（新增横向 / 纵向双检测）捕捉到 “异常受力变化”，自适应算法排除 “鸟类停留（受力≤5kg）”“风吹晃动（受力波动≤3kg）” 等干扰，确认入侵行为。
信号传输：传感器将 “入侵信号” 转化为数字信号（抗干扰能力强于文档中的模拟信号），通过传输层送至后端，避免小区电磁环境对信号的影响。
系统响应：控制主机触发报警并联动设备，同时根据入侵强度分级响应 —— 轻微拉扯（如宠物蹭到）仅后台提示，恶意攀爬则启动全流程联动，既避免无效处置，又确保安全无遗漏。
四、小区电子围栏系统技术选型：场景化适配 + 最新技术融合
1. 普通高层小区：性价比优先 + 复杂地形适配
推荐方案：脉冲式电子围栏（4-6 线制，文档推荐），也可升级 “无线传输 + AI 防误报”
核心设备：智能双模主机、316L 防腐蚀合金线（2.5mm）、控制主机、LoRa 无线模块（适配小区外围复杂地形）
选型理由：高层小区周界长（通常 1000 米以上）、预算有限，脉冲式系统成本低（约 18-25 元 / 米），无线传输无需破路，适配陡坡、绿化区等复杂地形；AI 防误报减少物业无效处置，降低管理成本。
注意事项：儿童活动区（如小区游乐场）50 米范围内禁用；每 10 米张贴 “高压危险” 反光警示牌，夜间醒目。
2. 别墅 / 低密度小区：安全美观 + 人员密集适配
推荐方案：张力式电子围栏（6 线制，文档推荐），升级 “防氧化钢丝绳 + 语音报警”
核心设备：张力主机（带 AI 防误报）、3mm 防氧化 304 不锈钢钢丝绳（银色，隐蔽性强）、DS7457I 联动模块（支持监控预置位抓拍）、语音声光报警器
选型理由：别墅小区住户密度低，对安全性（无高压风险）与美观性要求高；防氧化钢丝绳与庭院绿化融合度高，不破坏景观；语音报警既威慑入侵者，又避免邻里恐慌，适配儿童活动区周边周界。
注意事项：每 6 个月校准张力传感器，避免温度漂移；每年清理钢丝绳表面灰尘，延长使用寿命。
3. 老旧小区改造：施工便捷 + 成本可控
推荐方案：脉冲式电子围栏（4 线制，依托原有围墙，文档推荐），升级 “轻量化设备 + 无线传输”
核心设备：经济型脉冲主机（8 防区，操作简单）、普通合金线（成本低）、RVV4×1.0 屏蔽线缆（沿墙布线）
选型理由：老旧小区改造工期短、预算有限（通常 12-18 万元），轻量化设备可直接固定于原有围墙，无需新增支架；无线传输减少施工量，避免影响居民生活，总成本约 15-20 元 / 米，性价比高。
注意事项：安装前检测围墙承重（确保支撑杆固定牢固）；加装双保护避雷器，应对老旧小区线路抗干扰弱的问题。

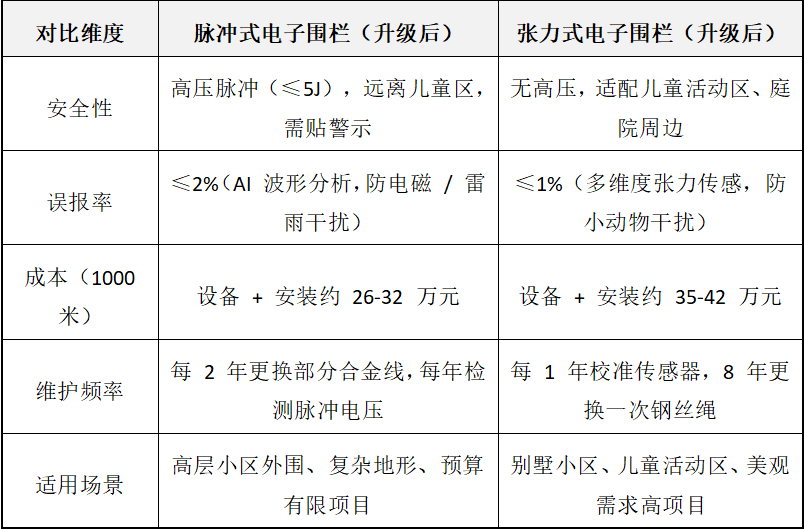

4. 脉冲式 vs 张力式核心参数对比（选型决策参考）
五、计算实例

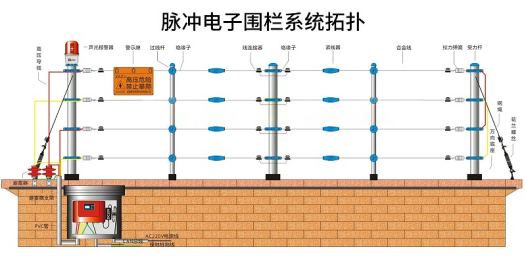

1、电子围栏系统常见设计

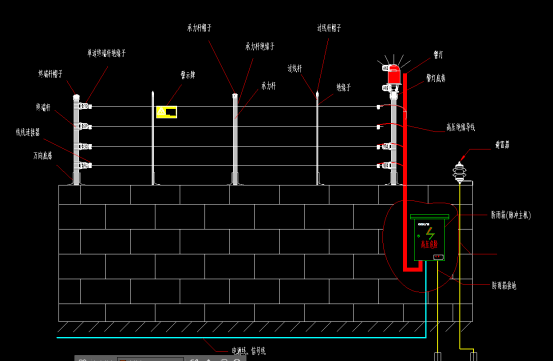

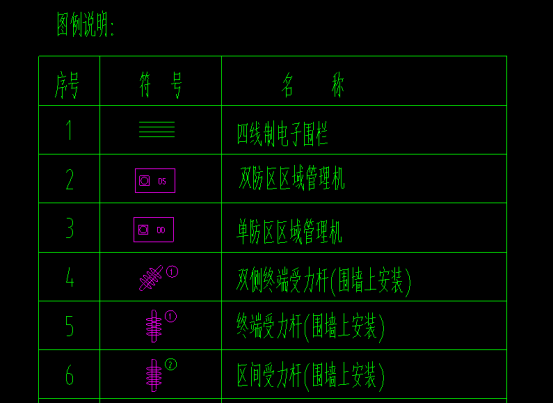

2、电子围栏常见系统图例

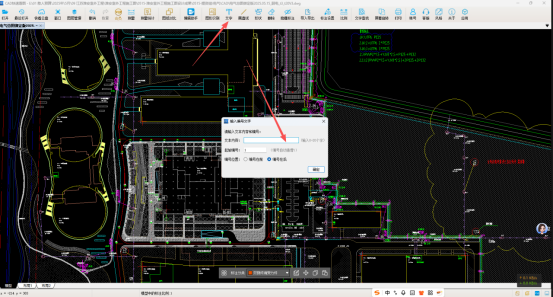

3、用CAD快速看图编号文字的方式进行工程量统计，我们以双侧终端受力杆为例触发编号文字命令，输入“双侧终端受力杆”

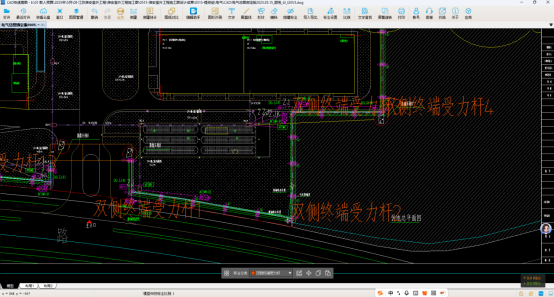

3、在图纸上进行标记，其余类型以此类推

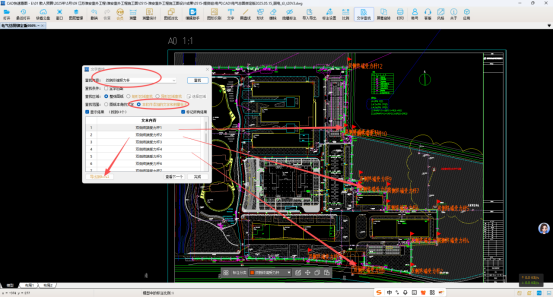

4、用文字查找的方式，可以统计出工程量，并根据需要导出到表格中。
电子围栏系统通过“AI智能研判+多技术融合”实现从传统安防到主动智能防护的跨越，其“威慑-检测-报警-联动”全流程闭环与场景化适配能力，为智慧社区构建了可靠的周界安全屏障，有效平衡防护效果、管理效率与使用成本，成为现代化小区安防升级的优选方案，工程量计算用CAD快速看图编号文字标注统计非常方便。
