消火栓管道的计算需关注管径变化与管道材质，不同管径及材质应分别计算。【批量测量】、【图纸对比】等功能大大提高了消火栓管道工程量计算的效率！

一、基础知识

1.消火栓灭火系统

消火栓系统可分为室外消火栓系统和室内消火栓系统。室外消火栓灭火系统主要由室外消火栓、消防水泵接合器、供水管网和消防水池组成;室内消火栓灭火系统主要由消火栓、水带和水枪组成。

2.室内消火栓系统

室内消火栓是扑救建筑物内火灾的主要设施。

(1)设置场所。

1)建筑占地面积大于300m²的厂房(仓库)。

2)体积大于5000m²的车站、码头、机场的候车(船、机)楼以及展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单层、多层建筑。

3)特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等,超过1200个座位的礼堂、体育馆等单层、多层建筑。

4)建筑高度大于15m或体积大于10000m²的办公建筑、教学建筑和其他单层、多层民用建筑。

5)高层公共建筑和建筑高度大于21m的住宅建筑。

6)对于建筑高度不大于27m的住宅建筑,当确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

(2)设置要求。

室内消火栓的设置应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。其设置应符合下列要求:

1)应采用DN65的室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内;配置DN65有内衬里的消防水带,长度不宜超过25m。

2)设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。

3)屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电气设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于0.5m。

4)消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。

5)室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求,但建筑高度小于或等于24m且体积小于或等于5000m²的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及《消防给水及消火栓系统技术规范》GB50974一2014第3.5.2条中规定可采用1支消防水枪计算消防量的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。

6)室内消火栓宜按直线距离计算其布置间距,对于消火栓按2支消防水枪的2股充实水柱布置的建筑物,消火栓的布置间距不应大于30m,对于消火栓按1支消防水枪的1股充实水柱布置的建筑物,消火栓的布置间距不应大于50m。

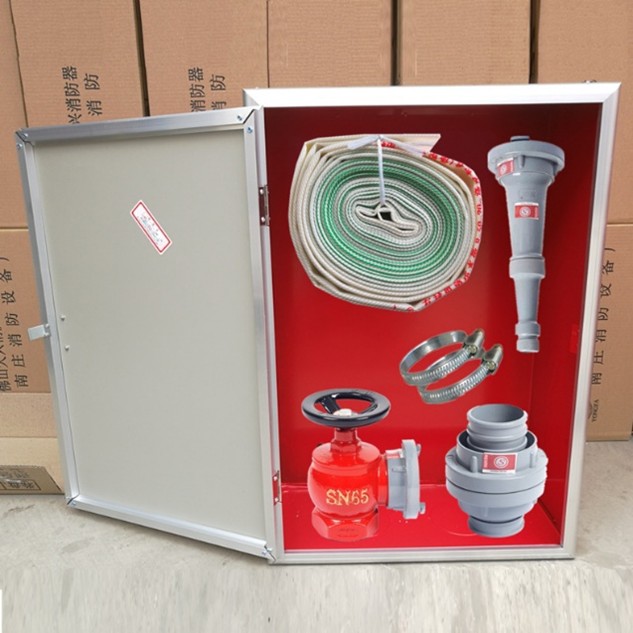

(2)室内消火栓类型。室内消火栓是一种具有内扣式接口的球形阀式龙头,有单出口和双出口两种类型。消火栓的一端与消防竖管相连,另一端与水带相连。当发生火灾时,消防水量通过室内消火栓给水管网供给水带,经水枪喷射出有压水流进行灭火。根据类型分类如下:

1)按出水口形式划分:单出口室内消火栓、双出口室内消火栓。

2)按栓阀数划分:单栓阀室内消火栓、双栓阀室内消火栓。

3)按结构形式划分:直角出口型室内消火栓、45出口型室内消火栓、旋转型室内消火栓、减压型室内消火栓、旋转减压型室内消火栓、减压稳压型室内消火栓和旋转减压稳压型室内消火栓。

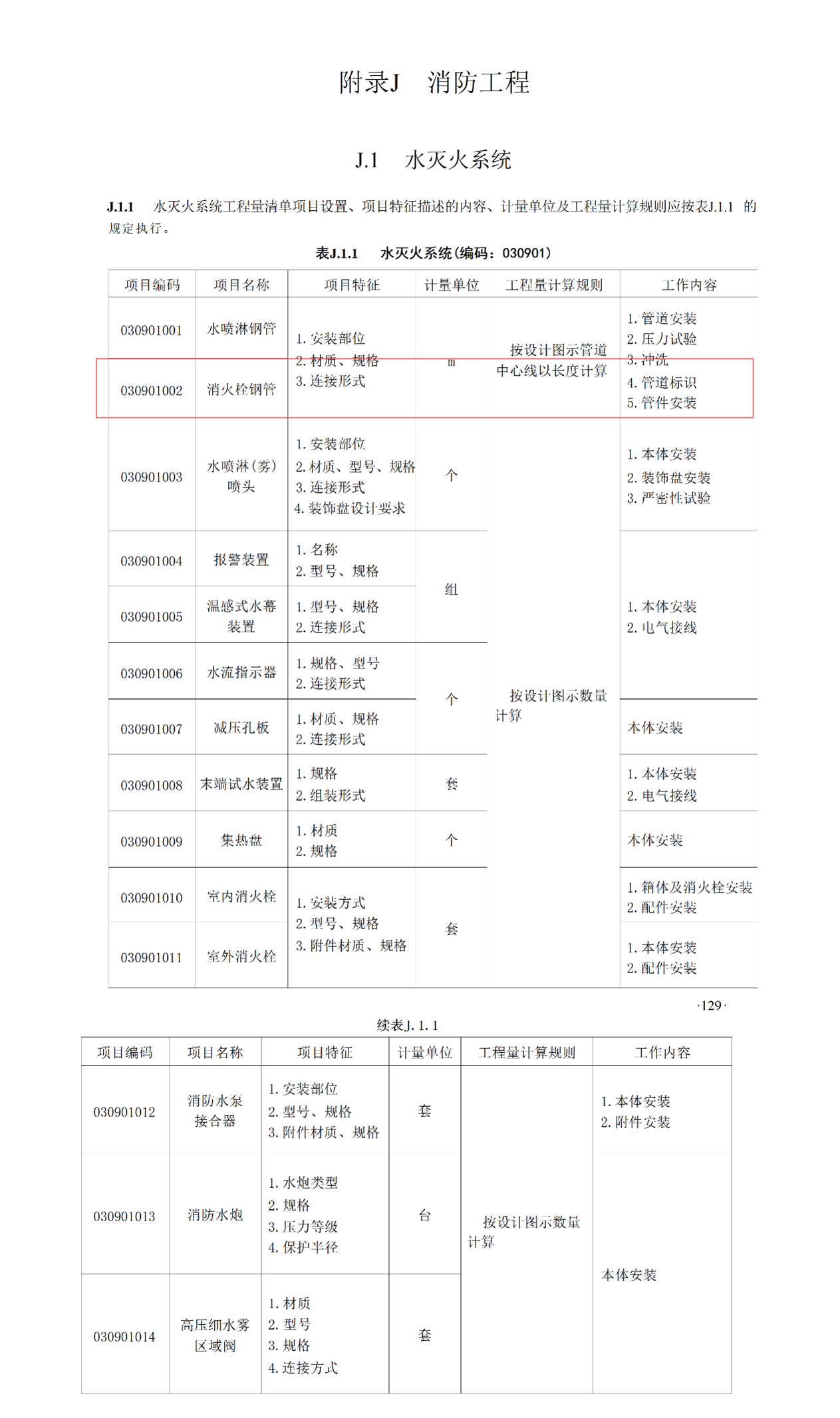

二、清单计量规则

三、案例分析

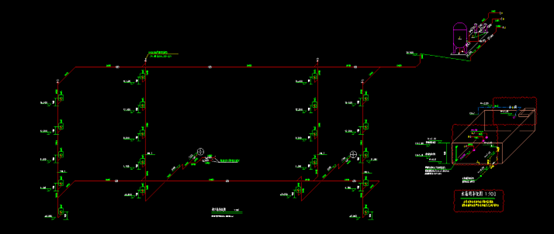

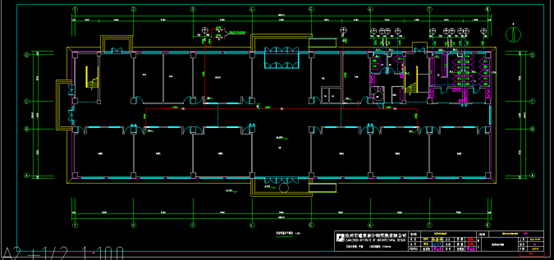

1.观察首层给排水平面图、消火栓系统图。室内架空消火栓管道均采用内外热镀锌钢管，DN＜DN50，螺纹连接；DN≥DN50，沟槽连接件连接。埋地消火栓管道采用钢丝网骨架塑料复合管。室内管道有DN100和DN65俩种直径，埋地消火栓管道标高为-1.25m，管径为DN100。

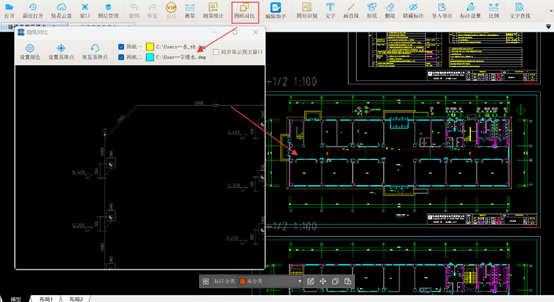

2. 为注意管径的变化，水平消火栓管道需结合消火栓系统图综合观察。为避免来回切换图纸的繁琐，可利用CAD快速看图软件的【图纸对比】功能，精准定位管道变径点。

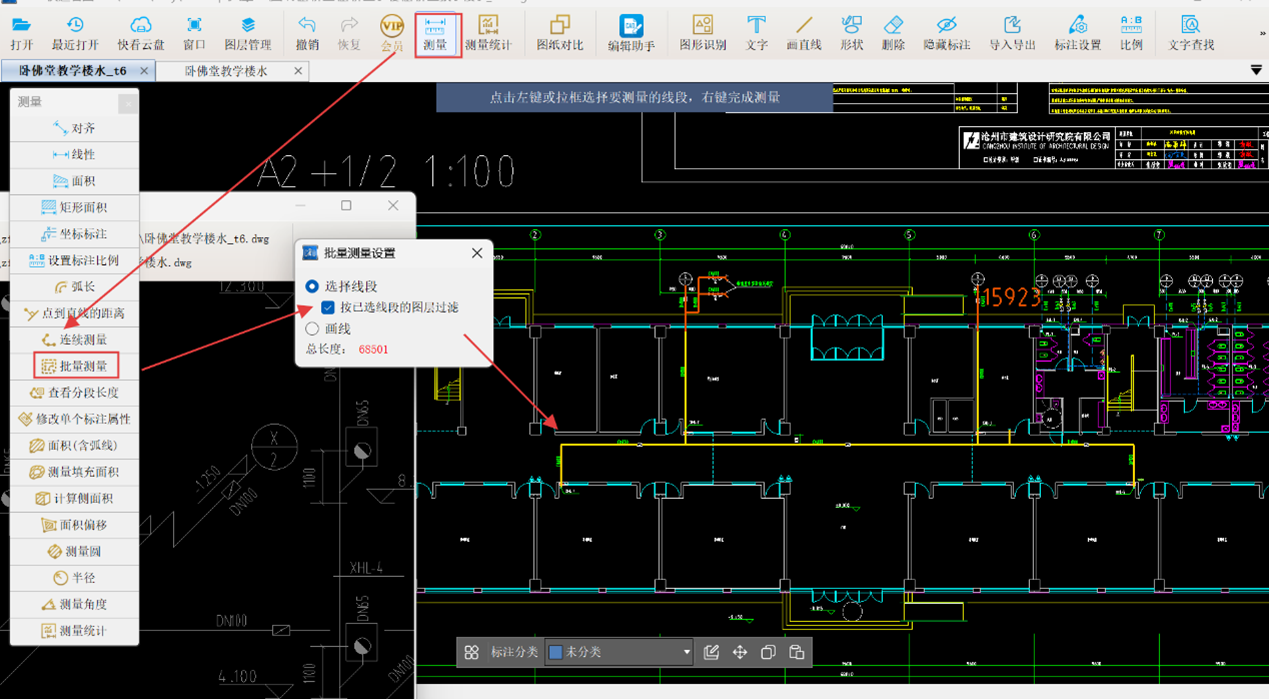

依次点击【测量】→【批量测量】，勾选【按已选线段的图层过滤】后一键框选目标消火栓管道。如图示例，测得室内DN100水平消火栓管道工程量为68.501m。

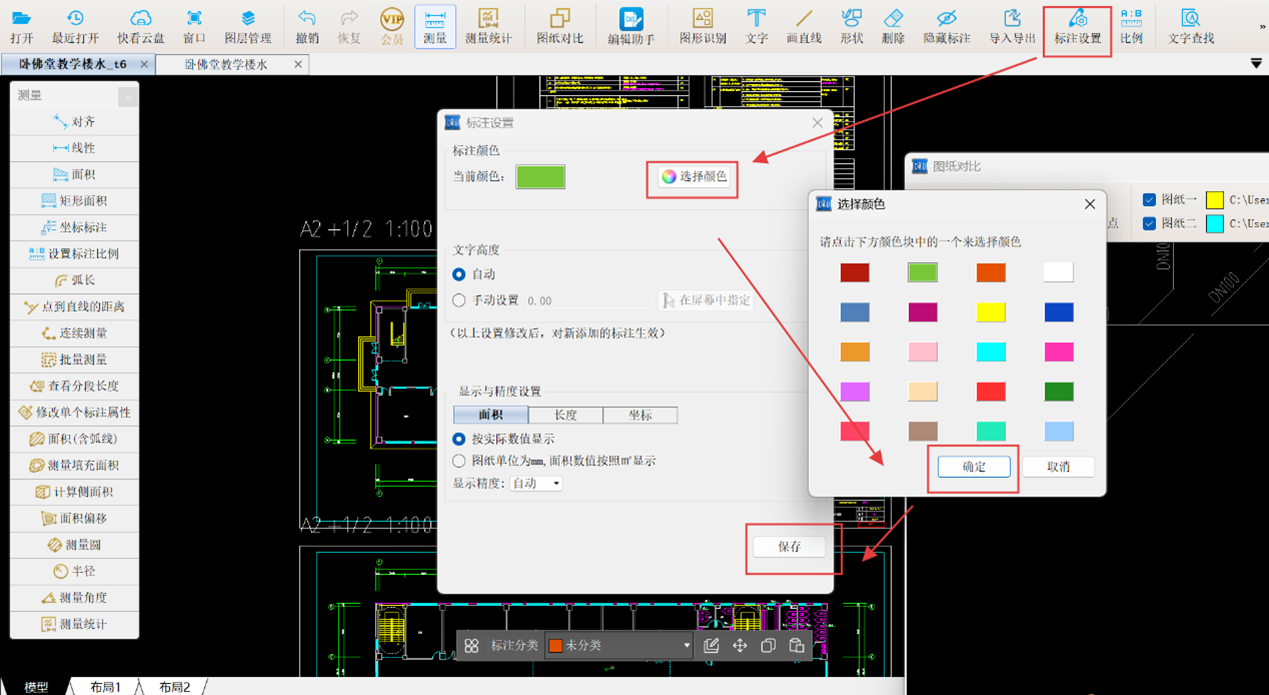

3. 因一层存在三类消火栓管道，需独立核算工程量。通过CAD快速看图的【标注设置】，可将标注色差异化：绿色表示室内DN60的水平消火栓管道，橙色表示埋地DN100的水平消火栓管道，蓝色表示室内DN100的水平消火栓管道。

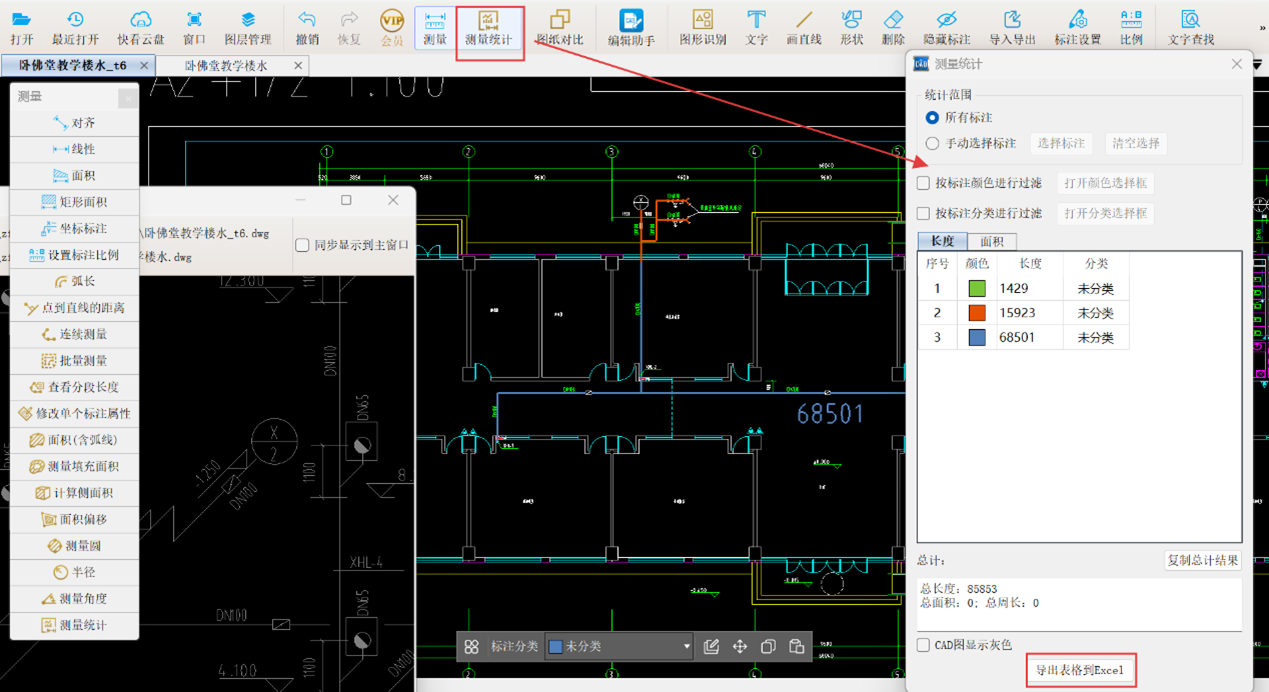

室内DN60的水平消火栓管道和埋地DN100的水平消火栓管道的测量方法与室内DN100的水平消火栓管道相同，测量完成后启用【测量统计】功能汇总工程量，结果如图所示。

4.竖向消火栓管道：（标高相减）

DN100（室内）：（0.5+4.1）*2+4.1*2=17.4m

DN65（室内）：0.2*4=0.8m

DN100（埋地）：1.25-0.5=0.75m

消火栓管道总工程量：（水平管道）+（竖向管道）

DN100（室内）：17.4+68.501=85.901m

DN65（室内）：1.429+0.8=2.229m

DN100（埋地）：15.923+0.75=16.673m

【图纸对比】功能可以同时查看俩张图纸并且标注出不同点，【批量测量】、【标注设置】、【测量统计】功能协同实现多类消防管道快速标记与统计，极大提升工程量计算效能，超级实用。
