电子巡更系统全解析&图形识别秒计量

小区保安巡逻时手里的“打卡器”、工业园区设备巡检的记录终端，背后都藏着电子巡更系统的身影。作为安防领域“人防+技防”的核心载体，它能精准监管巡检行为、留存关键数据。今天咱们用最直观的方式，把系统原理、核心组成和线缆选型这些硬核知识讲明白，同时结合CAD快速看图的计算实例，新手也能轻松看懂这个系统。

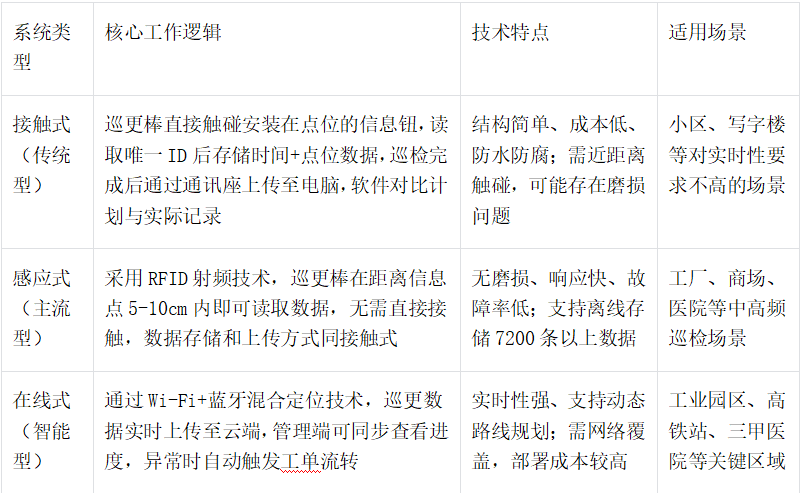

一、三分钟搞懂：电子巡更系统工作原理

电子巡更系统的核心逻辑是“点位标识+数据记录+智能分析”，不同技术路线的实现方式略有差异，具体对比见下表：

二、系统拆解：核心组成及功能详解

一套完整的电子巡更系统由硬件设备和管理软件两大部分组成，每个组件都有其不可替代的作用，具体功能及最新技术亮点如下：

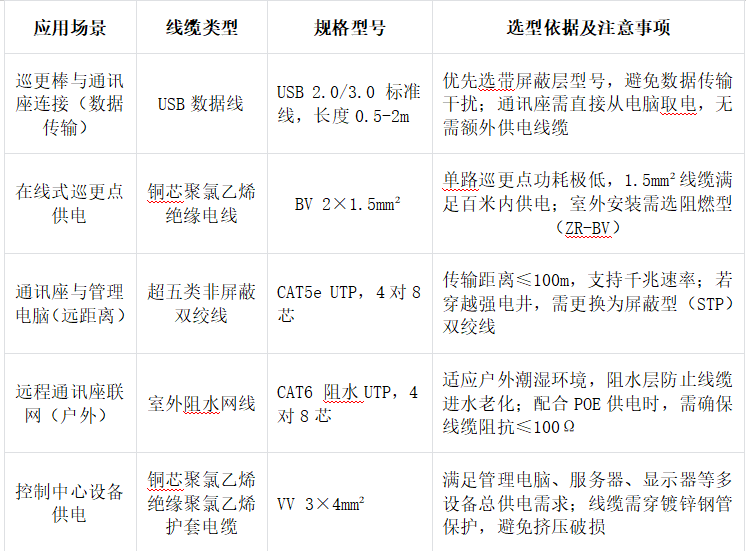

三、关键细节：线缆规格型号选型指南

线缆是系统数据传输和供电的“血管”，选型直接影响稳定性。结合《通用安装工程工程量计算标准》及实际场景需求，不同场景的线缆选型规范如下：

四、计算实例

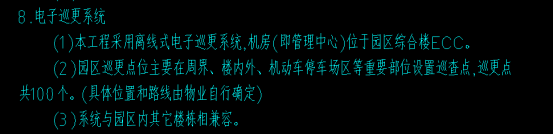

1、电子巡更系统常见设计说明

电子巡更点的设置与周界系统，门禁系统，停车场管理等系统相结合，构成了建筑物安全防范的有机整体，离线式（接触式）电子巡更系统，巡检完成后通过通讯座上传至电脑，软件对比计划与实际记录，但是无法即时响应突发事件，且难以动态调整巡逻路线，部分场景需结合在线式系统弥补。

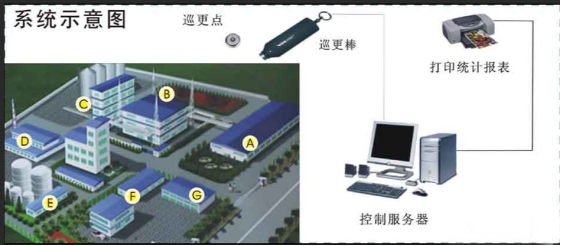

2、电子巡更系统图

下图为常见的电子巡更系统系统图图纸，可以基于系统图，清晰的看到电子巡更系统各部分组成及原理，便于后期的工程量计算。

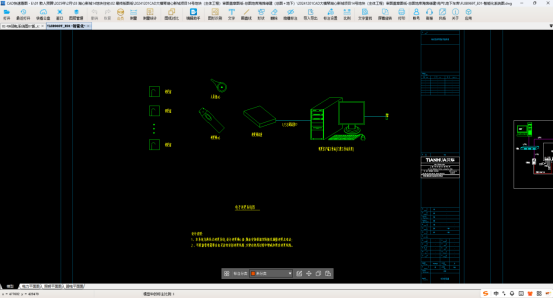

3、电子巡更系统图例

4、以巡查系统采样点/保安巡逻打卡器为例，计算电子巡更系统设备

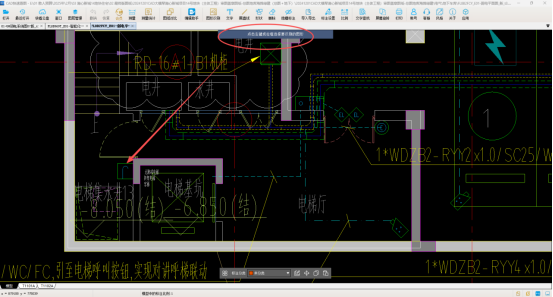

使用CAD快速看图的图形识别功能，框选需要识别的图形

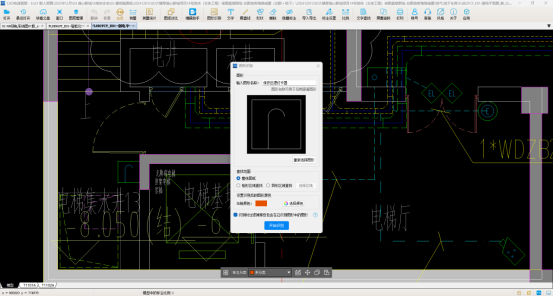

5、右键确定，在弹出的对话框中，输入图形名称等信息

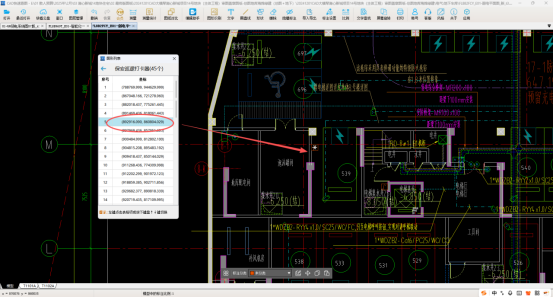

6、点击开始识别，即可完成保安巡逻打卡器的工程量统计，图形列表中，选中坐标点可以定位到对应的图例。

电子巡更系统作为安防体系中连接“人防”与“技防”的关键纽带，其原理清晰的逻辑架构、组件明确的功能分工及线缆科学的选型规范，共同构成了稳定高效的巡检监管网络。从接触式的经济实用到在线式的智能实时，从硬件设备的耐用设计到管理软件的协同赋能，再到线缆选型对系统稳定性的底层保障，本文梳理的核心要点可为不同场景的系统搭建与优化提供清晰指引，结合CAD快速看图图形识别轻松计量。

随着技术迭代，多模态识别、AI异常分析等功能的融入，电子巡更系统将进一步实现“人防流程标准化、技防数据可视化、管理决策智能化”，为小区、工厂、交通枢纽等各类场景的安全防范注入更强劲的技术支撑。
