避雷带工程量-批量测量一键计算

避雷带工程量-批量测量一键计算

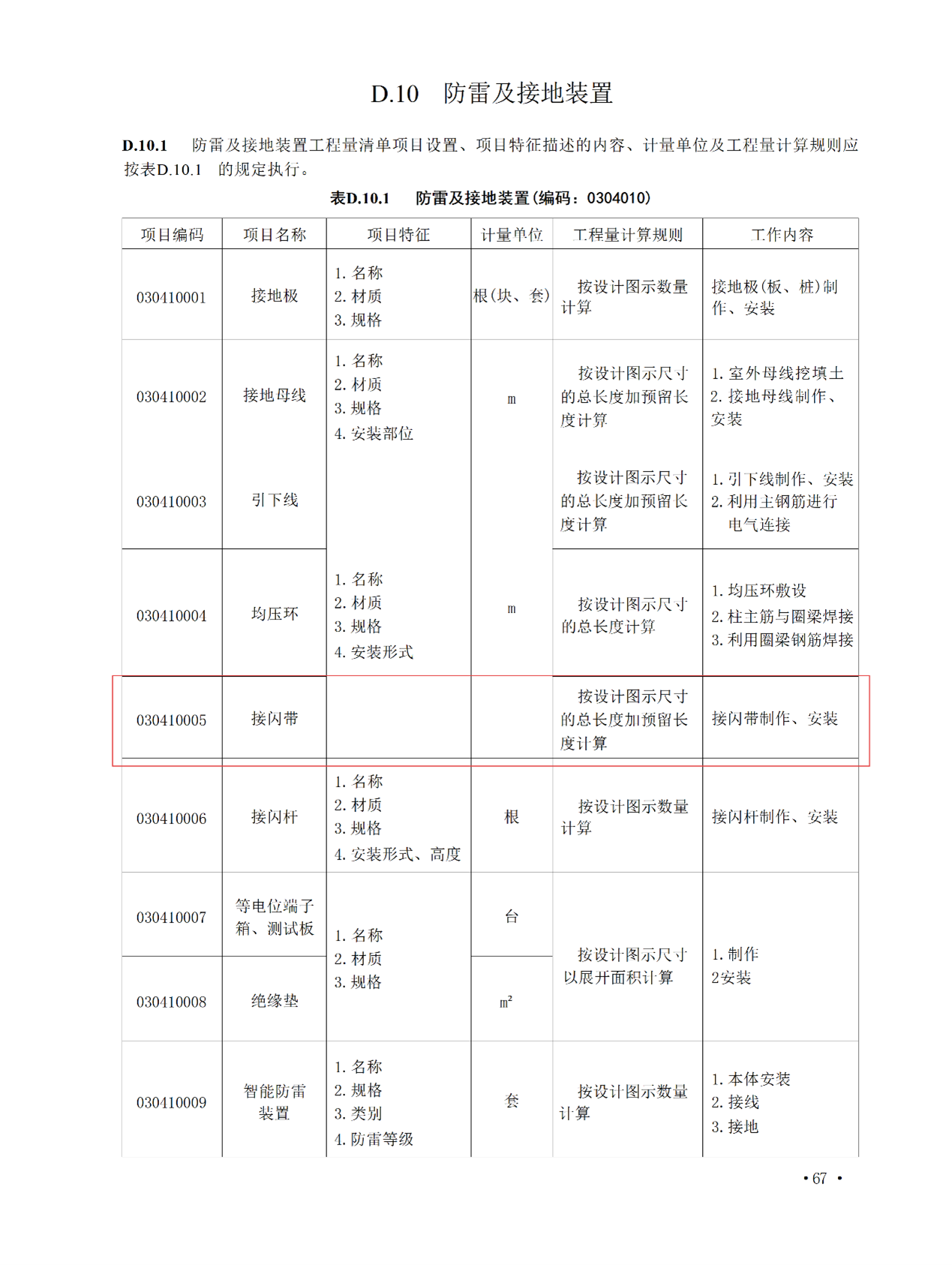

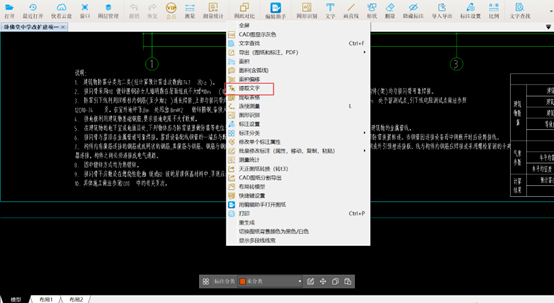

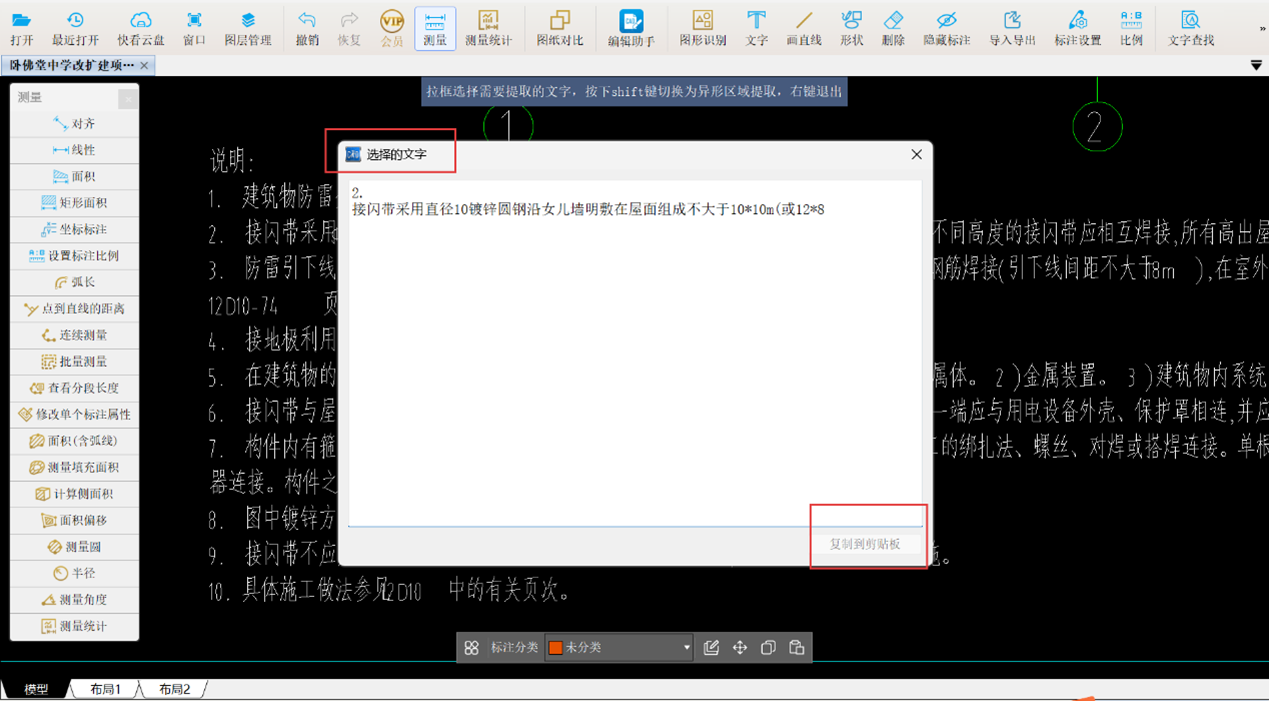

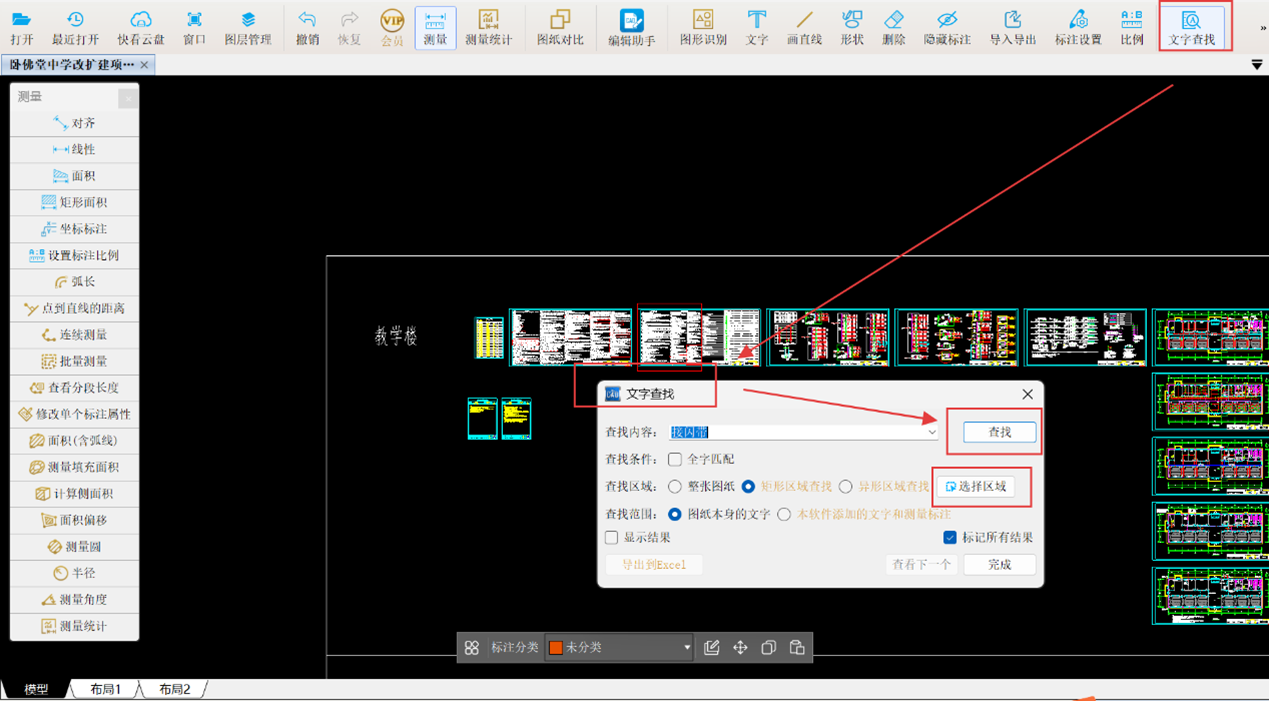

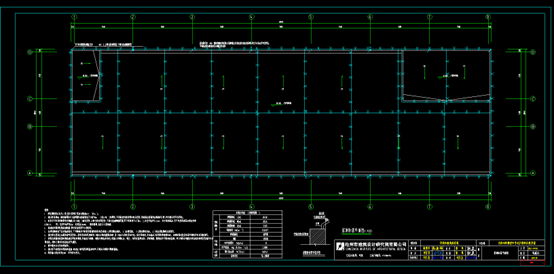

接闪带敷设以米为单位计量，依据图示尺寸长度乘以3.9%附加长度（包含转弯、搭接等因素）。同时，需关注接闪带的材质与规格。可以用cad快速看图【批量测量】一键框选，快速计算接闪带水平长度。

一、基础知识

防雷系统安装方法及要求

属于防雷系统的有避雷网、避雷针、独立避雷针、避雷针引下线等。

1.避雷网安装

(1)沿混凝土块敷设。

1)混凝土块为一正方梯形体,在土建做屋面层之前按照图纸及规定的间距把混凝土块做好(混凝土块为预制),待土建施工完毕,混凝土块已基本牢固,然后将避雷带用焊接或用卡子固定于混凝土块的支架上; 2)在屋脊上水平敷设时,要求支座间距为1m,转弯处为0.5m。

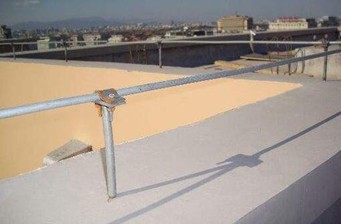

(2)沿支架敷设。根据建筑物结构、形状的不同分为沿天沟敷设、沿女儿墙敷设。

所有防雷装置的各种金属件必须镀锌。水平敷设时要求支架间距为1m,转弯处为0.5m。

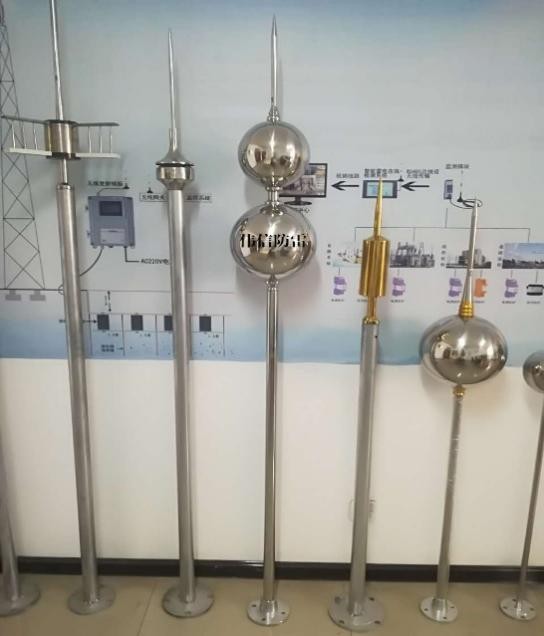

2.避雷针安装

(1)在烟囱上安装。根据烟囱的不同高度,一般安装1～3根避雷针,要求在引下线离地面1.8m处加断接卡,并用角钢加以保护,避雷针应热镀锌。

(2)在建筑物上安装。避雷针在屋顶上及侧墙上安装应参照有关标准进行施工。避雷针安装应包括底板、肋板、螺栓等。避雷针由安装施工单位根据图纸自行制作。

(3)在金属容器上安装。避雷针在金属容器顶上安装应按有关标准要求进行。

(4)避雷针(带)与引下线之间的连接应采用焊接或热剂焊(放热焊接)。

(5)避雷针(带)的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施。

(6)装有避雷针的金属简体,当其厚度不小于4mm时,可作避雷针的引下线。简体底部应至少有2处与接地体对称连接。

(7)建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连接成一个整体。

(8)避雷针(网、带)及其接地装置应采取自下而上的施工程序。首先安装集中接地装置,后安装引下线,最后安装接闪器。

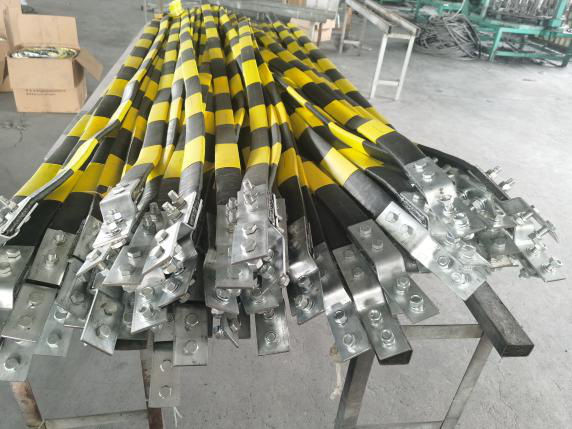

3.引下线安装

引下线可采用扁钢和圆钢敷设,也可利用建筑物内的金属体。单独敷设时,必须采用镀锌制品,且其规格必须不小于下列规定:扁钢截面积为48mm²,厚度为4mm;圆钢直径为12mm。为了便于测量引下线的接地电阻,引下线沿外墙明敷时,宜在离地面1.5～1.8m处加断接卡。暗敷时,断接卡可设在距地300～400mm的墙内的接地端子测试箱内。

4.均压环安装

均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。建筑物的均压环从哪一层开始设置、间隔距离、是否利用建筑物圈梁主钢筋等应由设计确定。如果设计不明确,当建筑物高度超过30m时,应在建筑物30m以上设置均压环。建筑物层高小于或等于3m的每两层设置一圈均压环;层高大于3m的每层设置一圈均压环。
