在计算采暖地热盘管工程量时，需特别注意管材、管径和连接方式。利用【文字查找】功能，可迅速识图并定位信息；通过【批量测量】，一键完成测量统计，高效完成采暖地热盘管工程量的计算！

一、基础知识

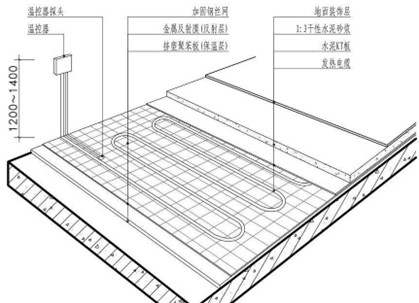

供暖盘管敷设方法：

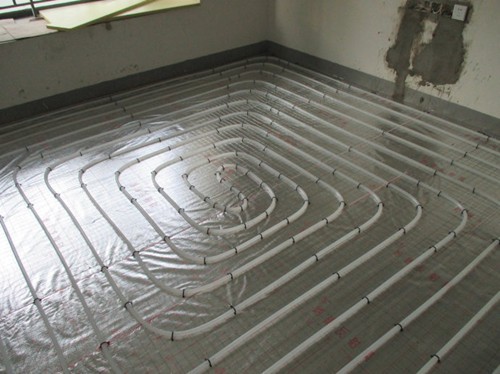

1.回折型布管方式

通常可以产生均匀的地面温度，并可通过调整管间距来满足局部区域的特殊要求。由于采用回折型布管时只弯曲了90°,材料所受弯曲应力较小，所以我们推荐这种方式。

2.平行型布管方式

通常产生的地面温度一端高一端低。另外以这种方式布管时，管路要弯曲180°,材料所受弯曲应力较大，所以我们只推荐在较狭小空间内采用。

3.双平行型布管方式

由于房间结构复杂多样，除上述典型布管方式外，双平行型布管方式也常被采用。

二、清单计量规则

三、案例分析

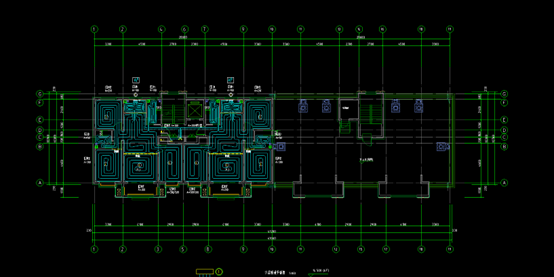

1.观察六层暖通平面图，图中有4个环路，管径为De20。

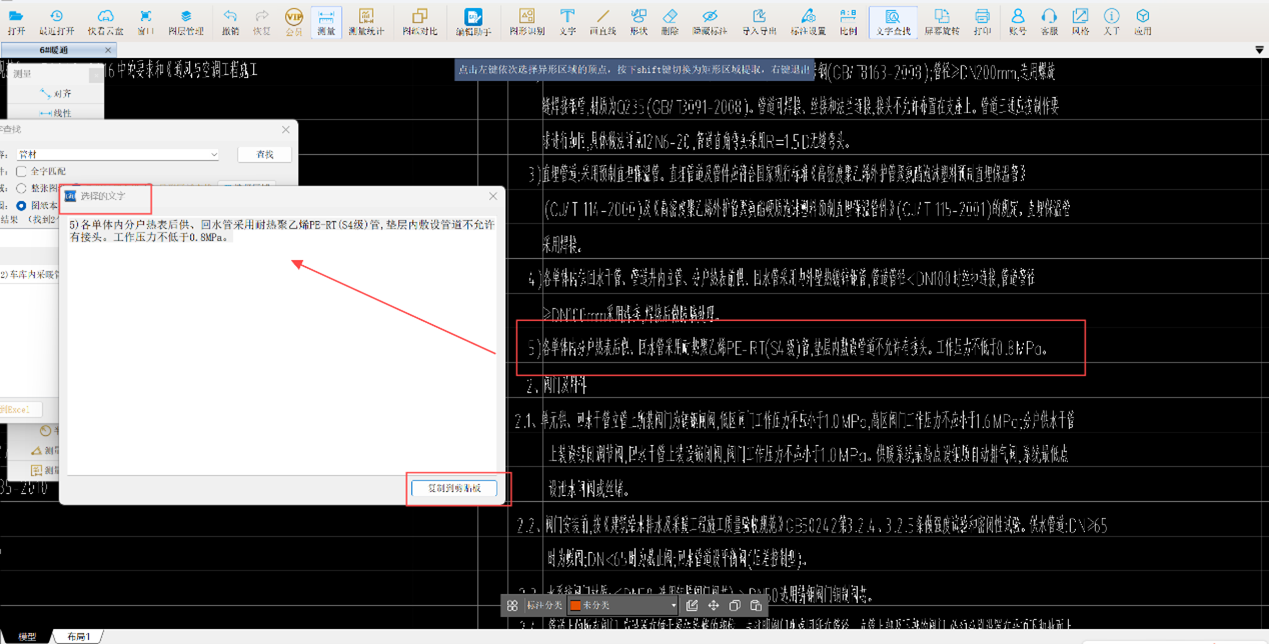

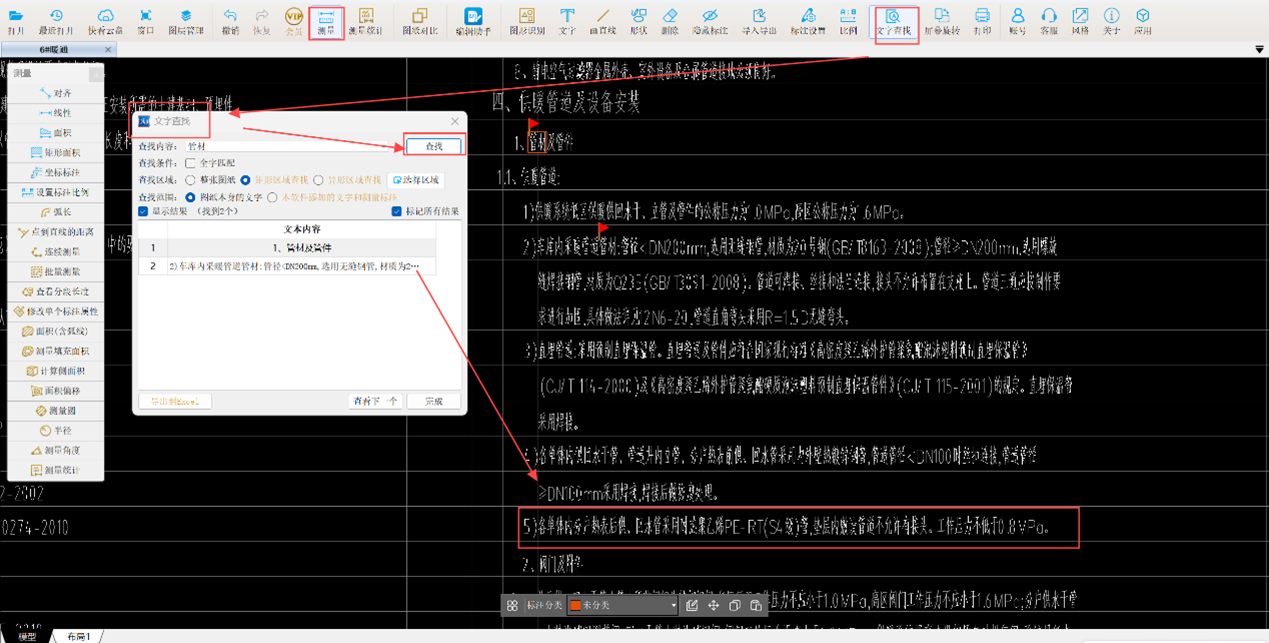

2. 为快速查找管材，可利用CAD快速看图功能中的【文字查找】，输入关键词并设置查找范围为暖通空调施工总说明，即可迅速锁定相关内容：各单体内分户热表后的供、回水管采用耐热聚乙烯PE-RT(S4级)管，垫层内敷设的管道严禁有接头，工作压力不低于0.8MPa。

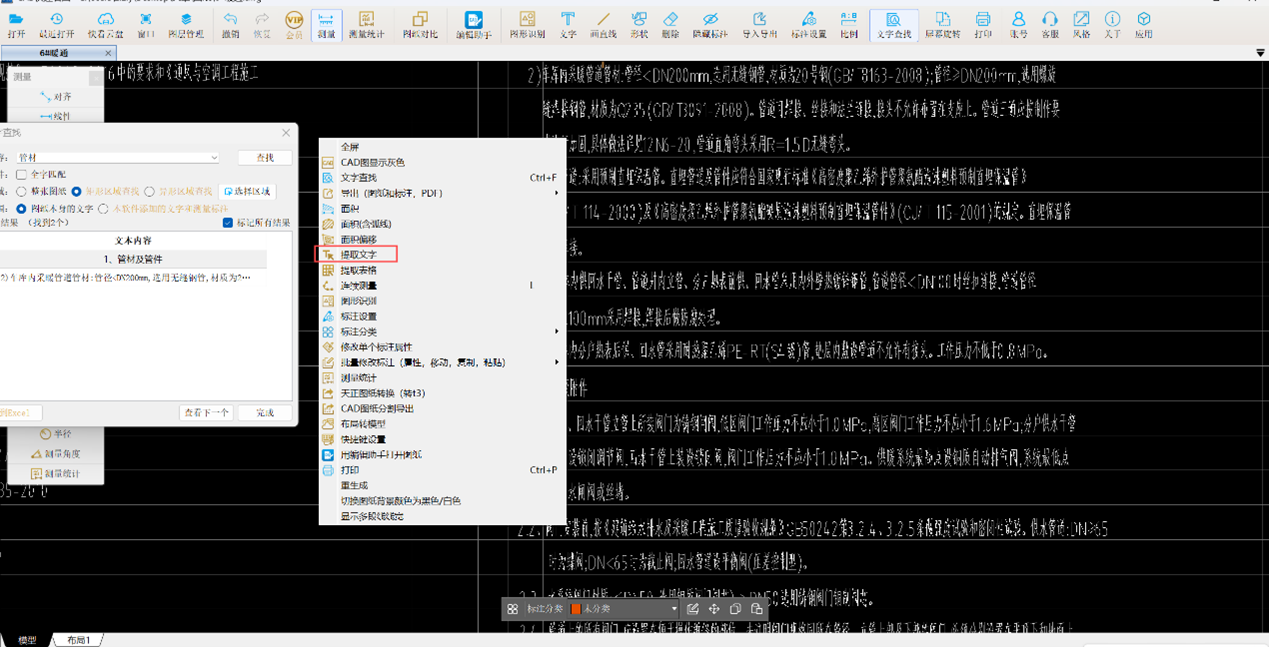

查找到对应管材后，使用【提取文字】功能可精确复制图纸中的文字，节省时间，提升效率。

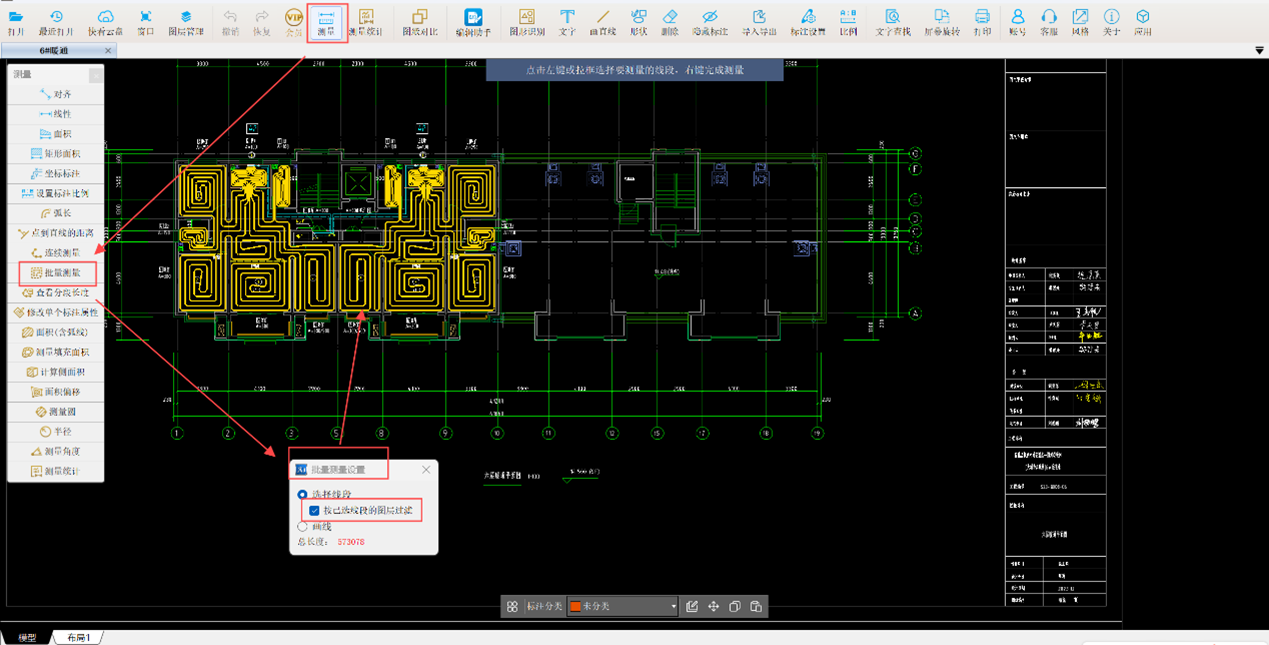

3. 借助CAD快速看图软件的【批量测量】功能，选择一段采暖地热盘管，此时选中线段会亮显为金色。勾选【按已选线段的图层过滤】后，一键框选即可快速计算工程量。例如，图中六层采暖地热盘管工程量为573.068米。

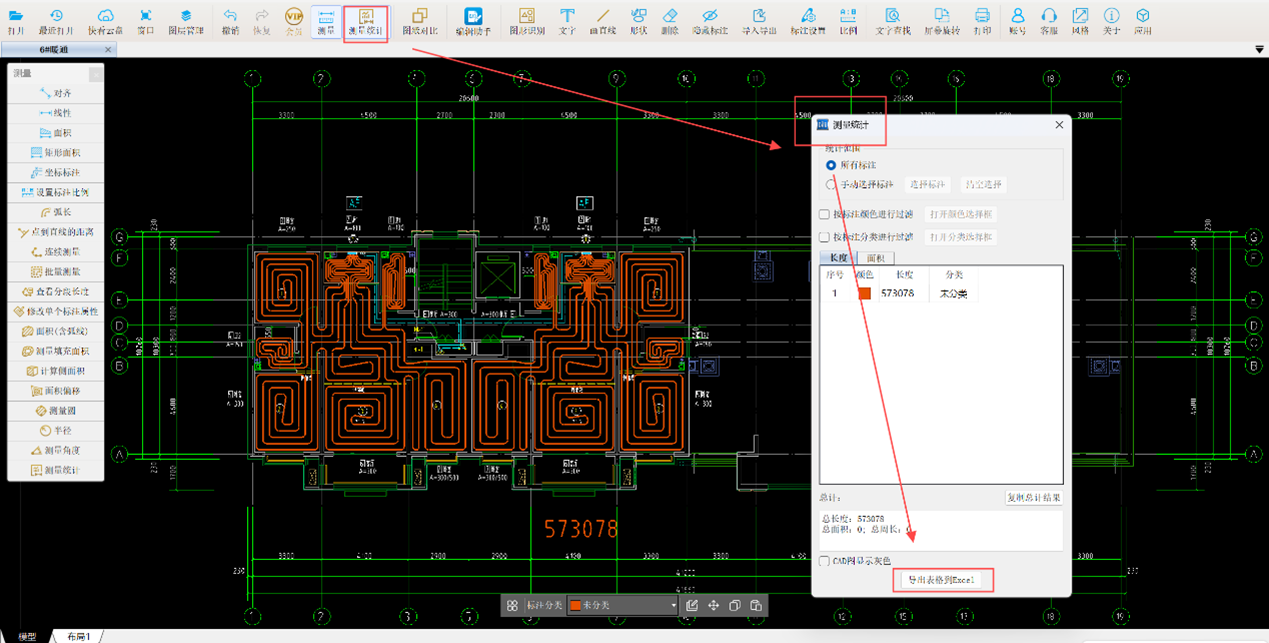

利用【测量统计】功能，可将测量结果汇总统计至Excel，便于后期计量计价直接使用。

【提取文字】和【文字查找】功能有助于快速查找和提取文字说明，方便识图；而【批量测量】和【测量统计】功能则能高效测量复杂曲折的采暖地热盘管工程量，显著提升工程量计算的效率。
