基于图形识别的配电箱智能计量方法

基于图形识别的配电箱智能计量方法

随着建筑电气工程向数字化、智能化方向快速发展，传统的配电箱工程量计算方式已升级为图形识别技术。该方法可直接对电气图纸或系统图截图进行分类统计，实现依据型号快速提取与精准汇总，可以借助CAD快速看图图形识别计量。

一、基础知识

低压配电屏和配电箱

低压配电屏和配电箱都是按一定的线路方案将有关一、二次设备组装而成的一种成套配电装置,在低压配电系统中作动力和照明配电之用,两者没有实质的区别。不过低压配电屏的结构尺寸较大,安装的开关电器较多,一般装设在变电所的低压配电室内,而低压配电箱的结构尺寸较小,安装的开关电器不多,通常安装在靠近低压用电设备的车间或其他建筑的进线处。

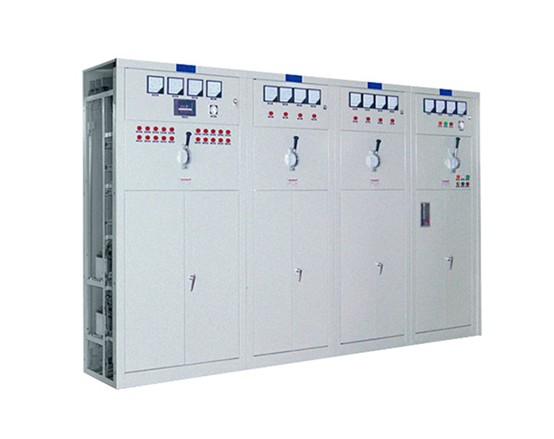

(1)低压配电屏。低压配电屏也称低压配电柜,按照电流分为交流、直流配电屏两类,按照结构分为固定式、抽屉式和组合式三类。其中组合式配电屏采用模数化组合结构,标准化程度高,通用性强,柜体外形美观,而且安装灵活方便,但价格昂贵。由于固定式配电屏比较价廉,因此一般中小型工厂多采用固定式。我国现在广泛应用的固定式配电屏主要为PGL1、PGL2、PGL3型和GGD、GGL等型。抽屉式配电屏主要有BFC、GCL、GCK、GCS、GHT1等型。组合式配电屏有GZL1、GZL2、GZL3型及引进国外技术生产的多米诺(DOMINO)、科必可(CUBIC)等型。

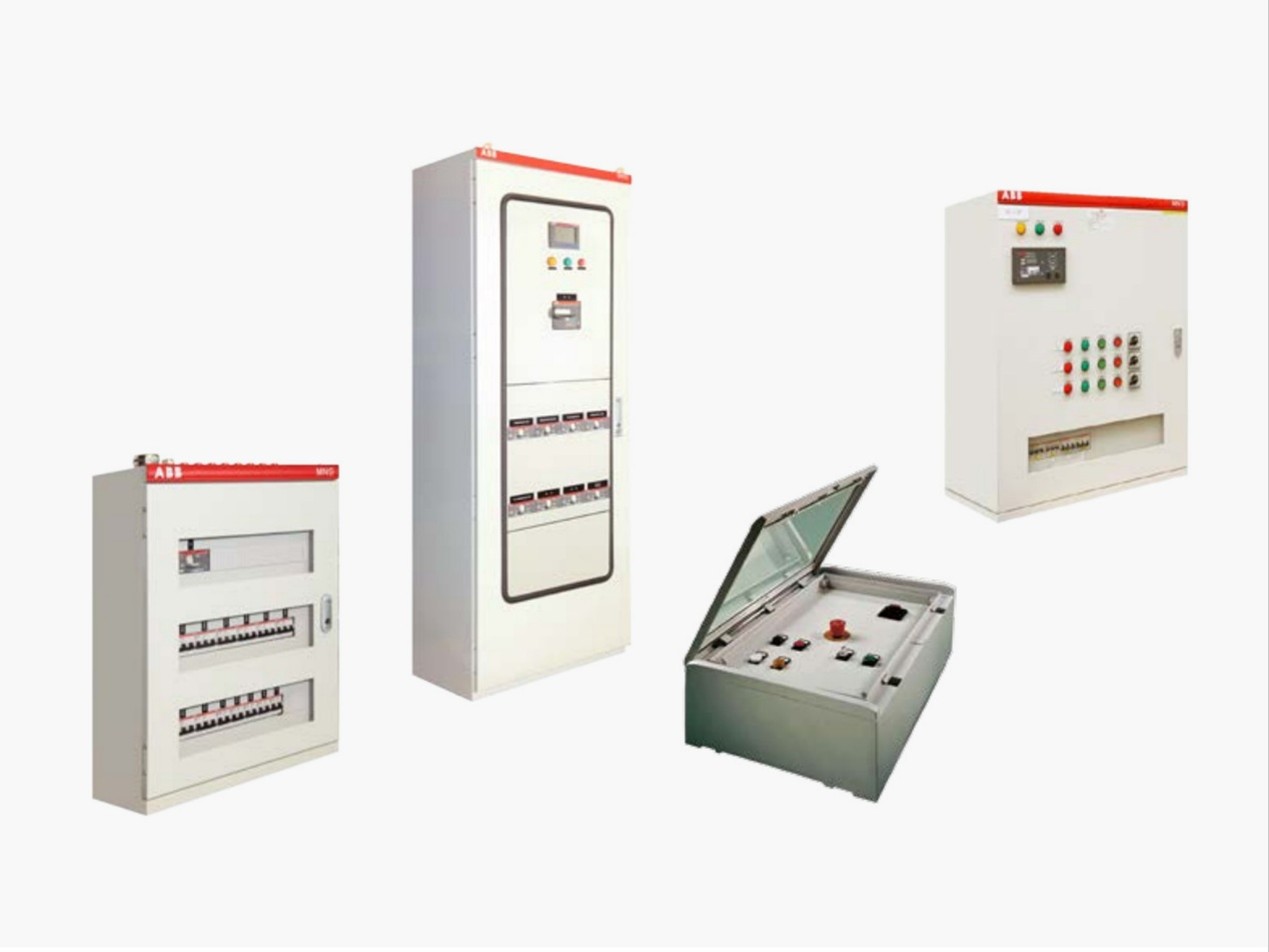

(2)低压配电箱。低压配电箱按用途分有动力配电箱和照明配电箱。动力配电箱主要用于对动力设备配电,也可以兼向照明设备配电。照明配电箱主要用于照明配电,也可以给一些小容量的单相动力设备包括家用电器配电。低压配电箱按安装方式分有靠墙式、悬挂式和嵌入式等。低压配电箱常用的形式很多。动力配电箱有XL-3、XL-10、XL-20等型,照明配电箱有XM4、XM7、XM10等型。此外,还有多用途配电箱如DYX(R)型,它兼有上述动力和照明配电箱的功能。

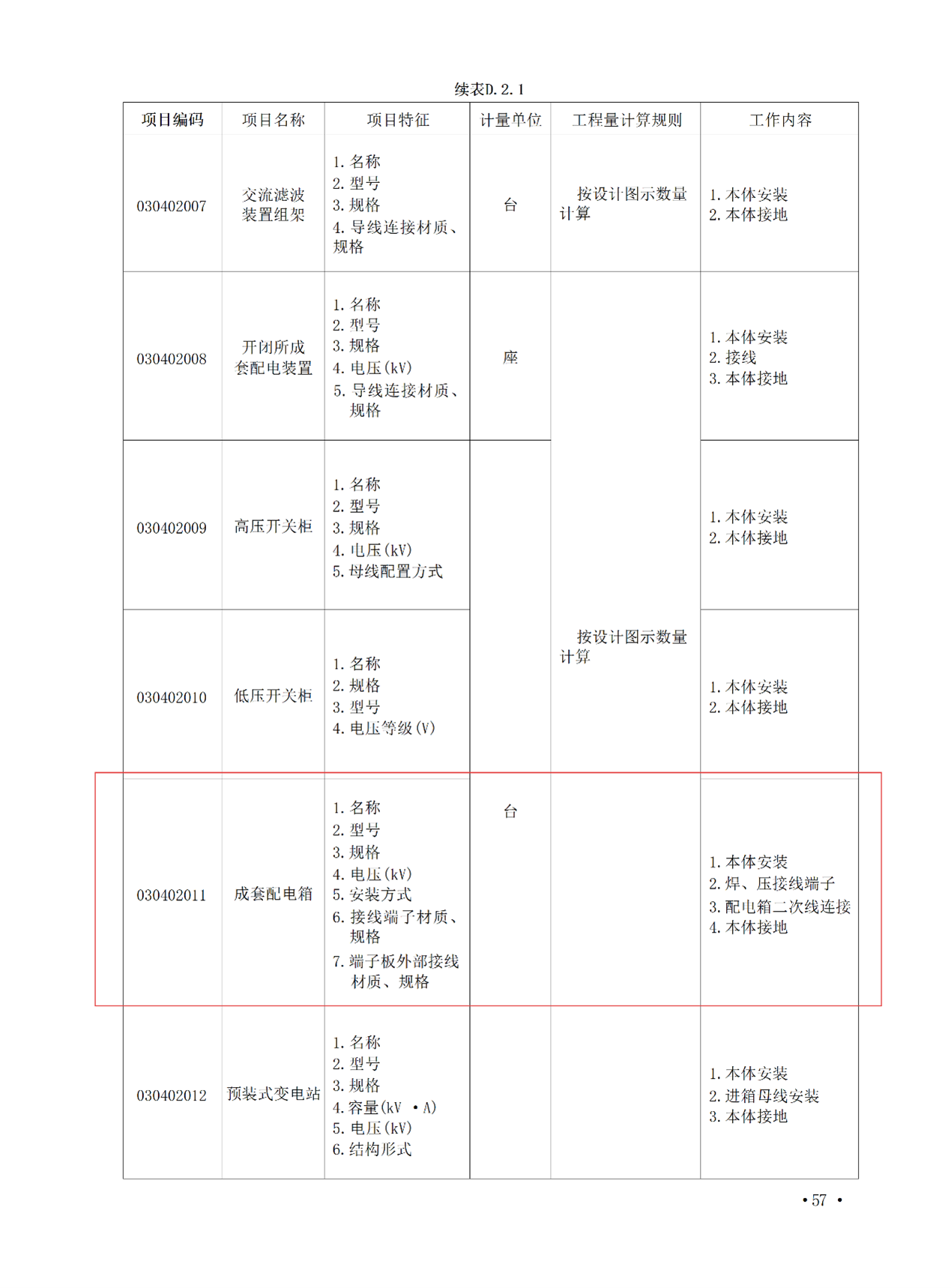

二、清单计量规则

三、案例分析

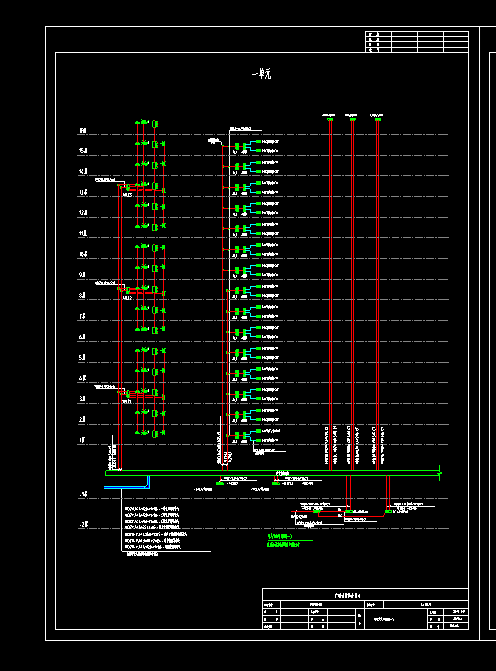

1.观察电气干线系统图与电气平面图，其中存在多种类型配电箱。本案例以AL1、AW1和HXB1三种配电箱为例进行说明。

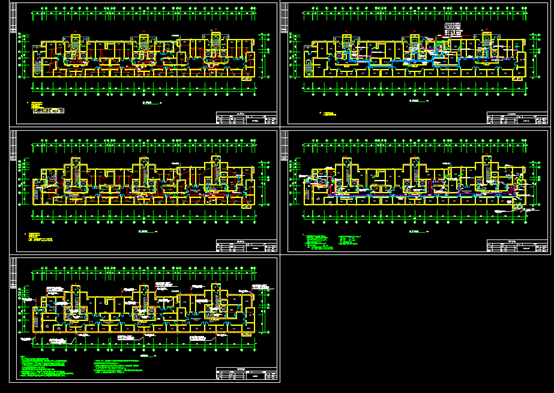

2. 识别前需注意：由于二至十五层这类基础层布置相同，设计图纸通常仅绘制一张示意层，故图形识别时必须逐层进行操作。

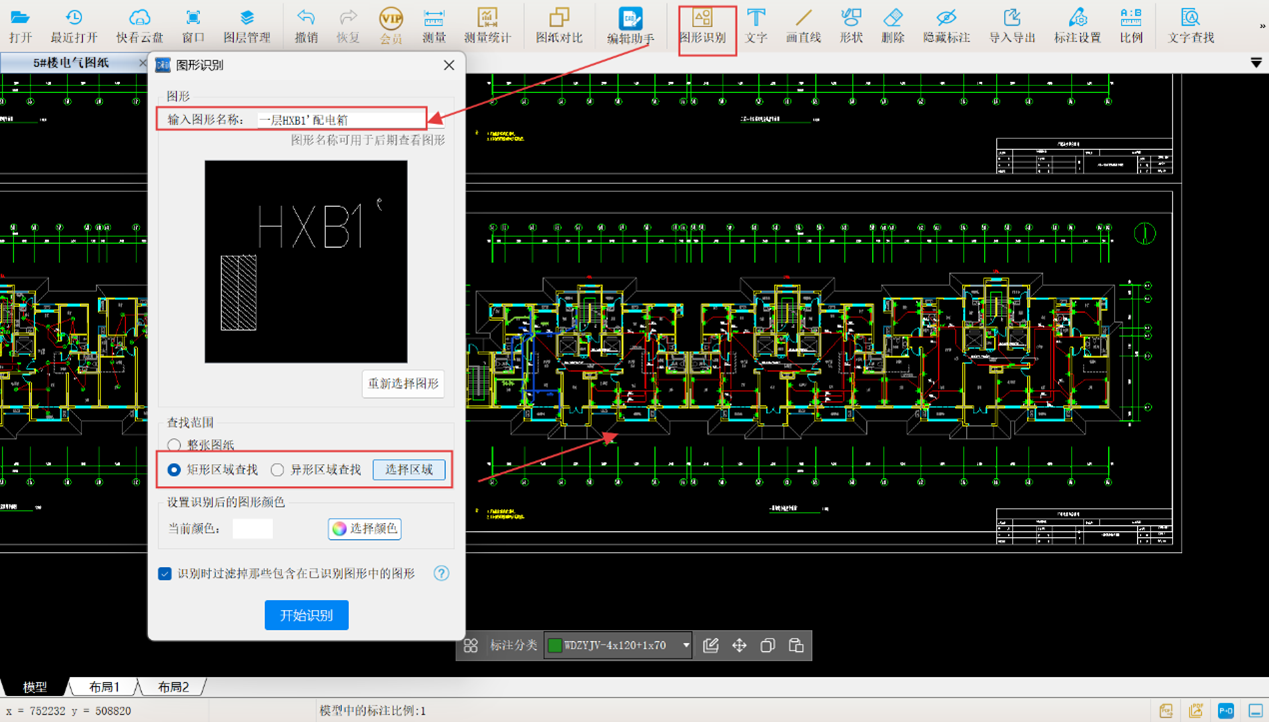

在CAD快速看图中，点击工具栏的【图形识别】功能按钮。框选配电箱HXB1的图例，完成选择后在绘图区任意空白处点击鼠标右键确认。随后在弹出的对话框中输入该图形的具体名称（如"一层HXB1配电箱"），此步骤便于后续检索。接着设置识别范围，框选整张一层电气平面图后，即可启动自动识别统计。

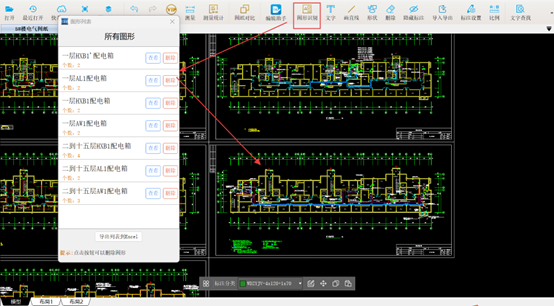

3. 完成所有配电箱识别后，通过【查看已识别图形列表】核查工程量。为方便分类计算，可将列表导入Excel处理。统计结果显示：配电箱HXB1共计66台，AW1与AL1各33台。

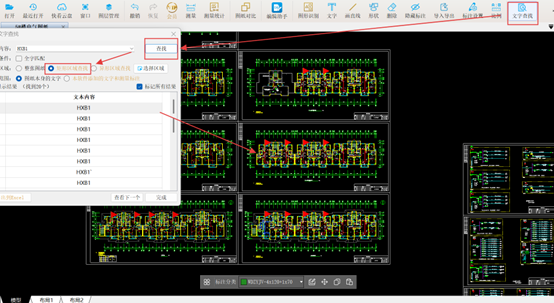

4. 为确保工程量准确性，可启用【文字查找】功能：以"HXB1"为关键词框选平面图范围，识别后每个关键词旁将出现小红旗标记，通过“数个数”进行复核验证。

结合CAD快速看图的图形识别计量，为配电箱工程量计算提供了便利，可以从重复繁琐的读图计量工作中找寻快捷方式。

#图形识别#配电箱#CAD快速看图#
