园林景观电气工程量计算&识图

景观电气工程量如何实现快速完成，下面小编介绍几个实用小技巧，结合CAD快速看图的连续测量进行工程量计算。

一、了解电气工程计算规则

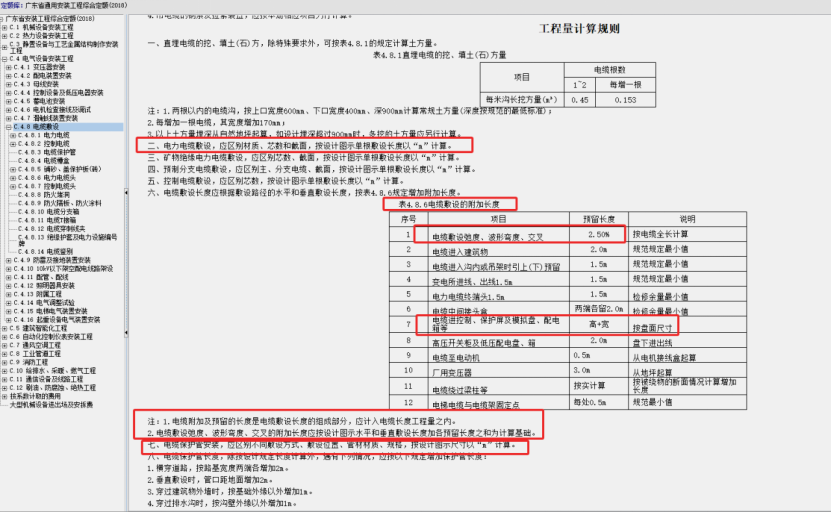

1、以广东省通用安装工程综合定额（2018）为例，定额说明中，各类灯具均以套为计算单位，LED灯带以米为单位。

2、电缆计算包含垂直长度+水平长度+附加长度（按表4.8.6取值），本工程涉及到的附加长度有电缆松弛度系数2.5%，电缆进配电箱半周长，电缆头16平方毫米以下计算接线端子，所以电缆终端头不加1.5m。

3、结合设计说明，灯具意向图，我们可以看到灯具样式，了解灯具样式，清单计价时，方便我们选取相应的定额。

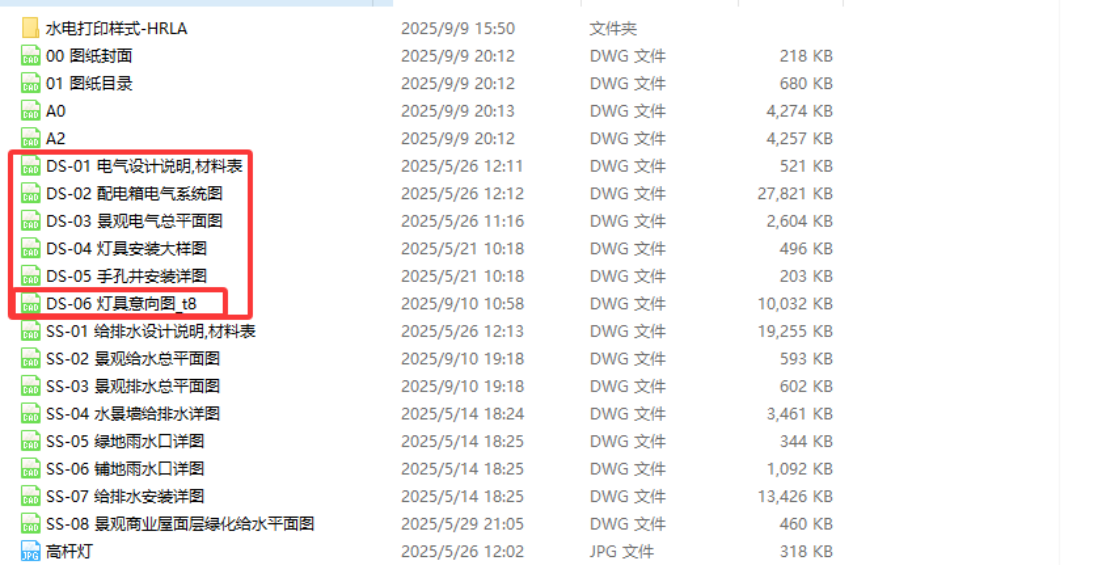

4、下图是灯具意向图提供的样式，有庭院灯、草坪灯，射树灯、灯带等等，这些灯具如何安装呢，计量时候有哪些注意之处，我们再回顾一下图纸内容《DS-01电气设计说明》和《灯具安装大样图》

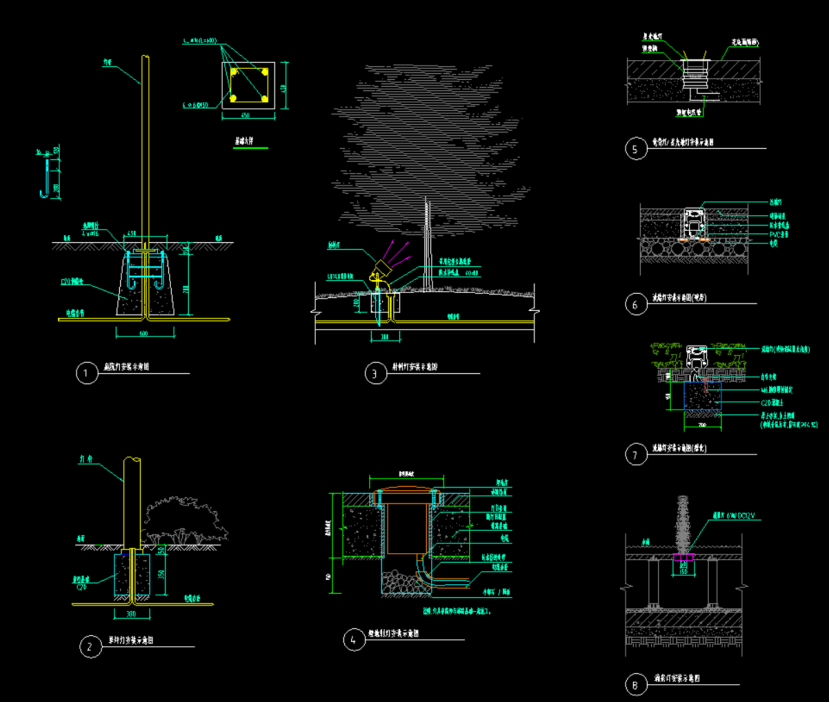

4、我们看到各种灯具的安装，都有固定的大样图，下面算量时，我们以庭院灯为例，介绍CAD快看如何计算景观工程量。先把庭院灯安装详图，和意向图展示给大家。

通过识图，配管埋深0.7米，灯具立管为一进一出形式。

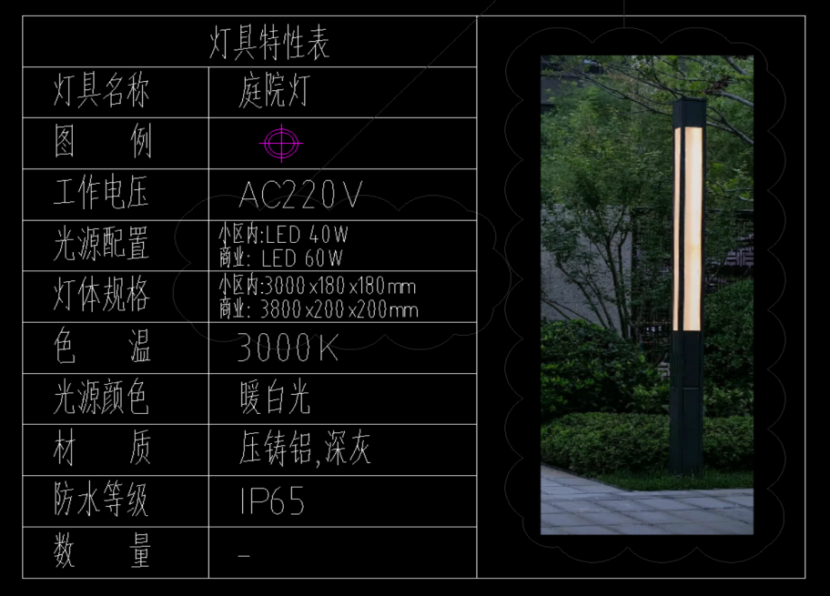

可以看到灯具的规格参数，小区内规格3000*180*180mm，材质压铸铝，含地脚螺栓。

二、开始电气工程算量

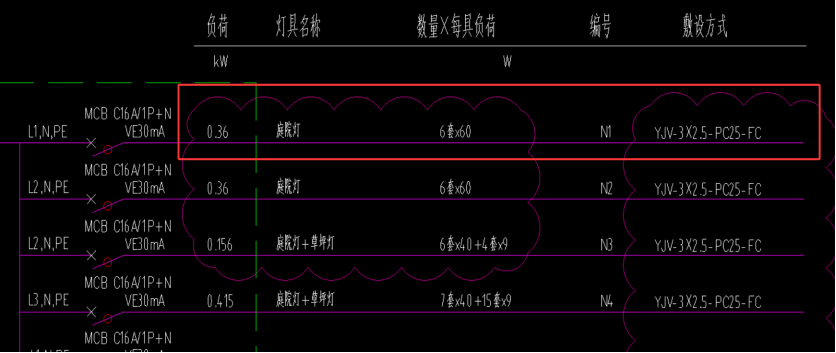

1、算量之前，我们通过熟悉配电箱电气系统图和平面图，找出电气回路及平面图位置，我们以NI回路为例

2、YJV-3×2.5-PC25-FC,每组字母代替的意思，如下：

YJV：额定电压1千伏以下的铜芯交联聚乙烯绝缘护套电力电缆

3*2.5：3根2.5平方毫米的导体

PC25:硬质塑料管，管径25mm

FC:暗敷在地面或地板内(一般设计说明中会体现)

设计说明，还提供了线管绿地下埋深0.5m，过车处埋深不小于0.7m。计算立管的时候要用到。

下图就是YJV-3×2.5电缆图片

3、计算之前，根据电气系统图，先新建标注分类，并置于当前，就可以计算了。

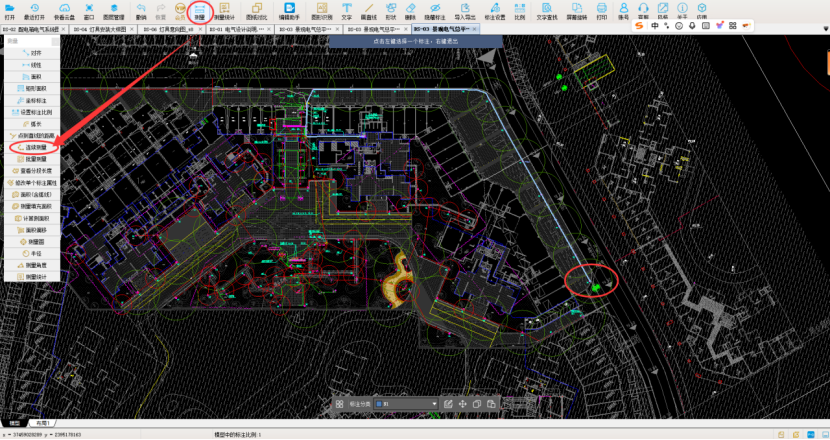

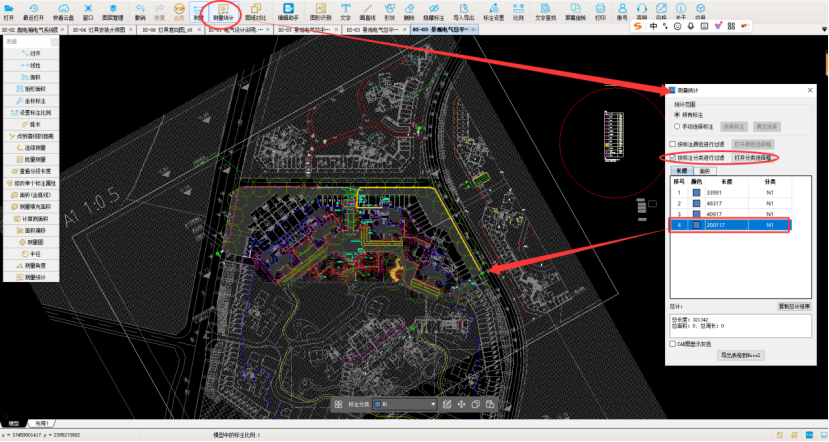

4、利用软件连续测量功能，量出平面长度，查看测量统计得出回路平面工程量200.117m。

5、通过图形识别功能，选择异形区域，计算该回路庭院灯工程量为6盏。

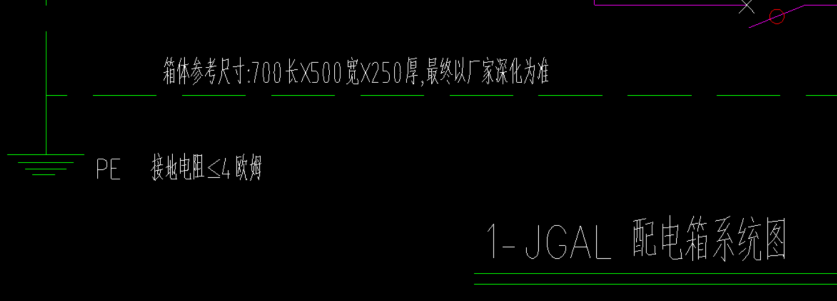

6、计算NI回路，结合系统图、平面图，进行工程量计算，还需要看设计说明获取配电箱的尺寸和安装方式，本工程配电箱的尺寸：700长X500宽X250厚，落地安装。

7、此段NI回路需要统计的工程量如下：

庭院灯：6盏

PC20管：200.12（水平）+（0.35+0.7）（垂直：箱体落地安装，算箱体长的一半取中间0.35+线管埋深0.7）+5（盏）*0.7（埋深）*2（一进一出）+1（盏）*0.7*1（最后一个庭院灯只有进）=208.87m

7.3 YJV-3×2.5：【208.87+（0.7+0.5）（配电箱半周长：系统图有给出）】*1.025（松弛系数）=215.32m

挖土方：0.57*0.5*200.12=57.03立方米

回填方：0.57*0.5*200.12=57.03立方米

以上，本回路工程量计算就完成了，根据算量痕迹图，方便后期对数，底稿可查。

本文介绍了景观电气图纸识读方法，以及电气工程量计算规则解读，并通过实际案例结合CAD快速看图连续测量，高效完成线管工程量的计算。
